公開番号2025168635
公報種別公開特許公報(A)
公開日2025-11-11
出願番号2024226814
出願日2024-12-23
発明の名称送風筒及びスタンド型ドライヤー
出願人シェンヅェンセンシュアンテクノロジーカンパニーリミテッド
代理人弁理士法人高橋・林アンドパートナーズ
主分類A45D 20/04 20060101AFI20251104BHJP(手持品または旅行用品)
要約【課題】加熱モジュールによる空気の加熱効率を向上させ、2つのキャビティ内の空気の流れを利用して加熱モジュールの放熱効率を向上させることができる送風筒及びスタンド型ドライヤーを提供する。

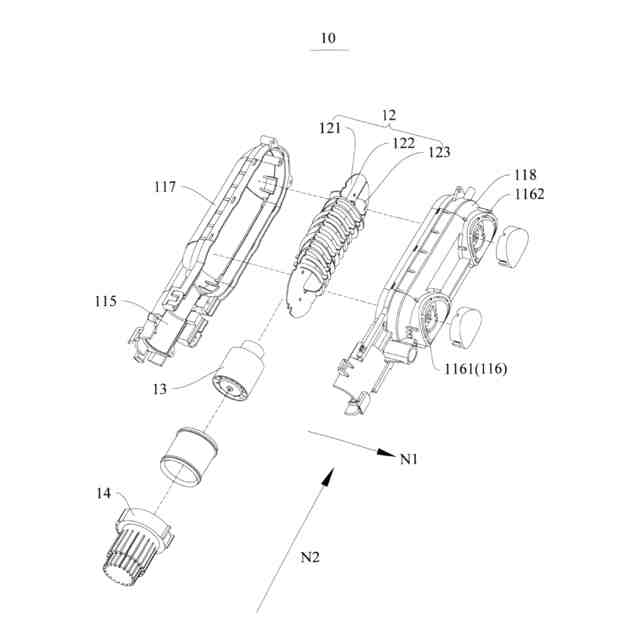

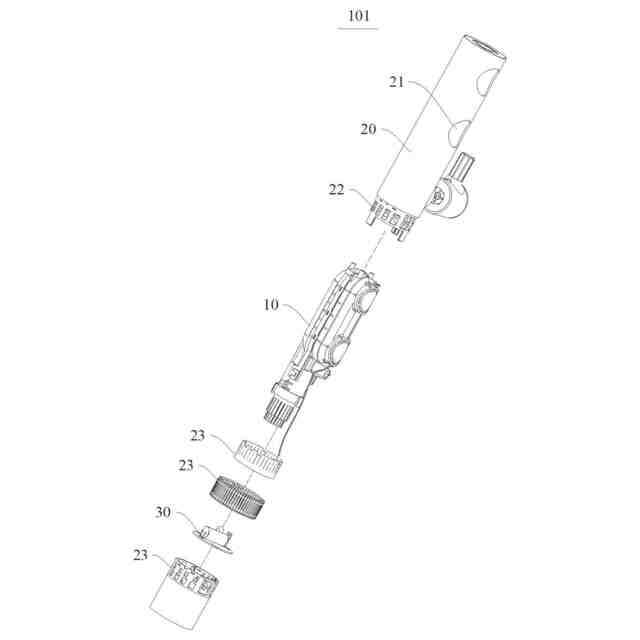

【解決手段】スタンド型ドライヤーは、送風筒10を備え、送風筒10は、ハウジングと加熱モジュール12とを備え、ハウジング内部にエアキャビティと、エアキャビティに連通する空気吸込領域及び空気吹出領域とが形成される。加熱モジュール12は、エアキャビティ内に設けられ、エアキャビティを第1サブキャビティと第2サブキャビティとに分離し、第1サブキャビティは、空気吸込領域に連通し、第2サブキャビティは、空気吹出領域に連通し、加熱モジュール12及び/又はハウジングには、第1サブキャビティと第2サブキャビティとを連通させる通風領域が設けられる。
【選択図】図3
特許請求の範囲【請求項１】
送風筒であって、
内部にエアキャビティと、前記エアキャビティに連通する空気吸込領域及び空気吹出領域とが形成されたハウジングであって、前記空気吸込領域は、前記エアキャビティに空気を導入するためのものであり、前記空気吹出領域は、前記エアキャビティの空気を排出するためのものである、ハウジングと、
空気を加熱するための加熱モジュールであって、前記加熱モジュールは、前記エアキャビティ内に設けられ、前記加熱モジュールは、前記エアキャビティを第１サブキャビティと第２サブキャビティとに分離し、前記第１サブキャビティは、前記空気吸込領域に連通し、前記第２サブキャビティは、前記空気吹出領域に連通し、前記加熱モジュール及び／又は前記ハウジングには、通風領域が設けられ、前記通風領域は、前記第１サブキャビティと前記第２サブキャビティとを連通させる、加熱モジュールと、を備える、送風筒。
続きを表示（約 1,200 文字）【請求項２】
前記第１サブキャビティの体積は、前記第２サブキャビティの体積より大きい、
請求項１に記載の送風筒。
【請求項３】
前記空気吹出領域は、前記加熱モジュールの第１方向における一端に設けられ、前記空気吸込領域は、前記加熱モジュールの第２方向における一端に位置し、前記第１方向は、前記第２方向に垂直である、
請求項１に記載の送風筒。
【請求項４】
前記加熱モジュールは、
前記第２方向に沿って延在する第１取り付け板であって、前記第１取り付け板は、前記ハウジング内に設けられ、前記エアキャビティを前記第１サブキャビティと前記第２サブキャビティとに分離し、前記第１取り付け板及び／又は前記ハウジングは、前記通風領域を形成する通風構造を有する、第１取り付け板と、
空気を加熱するための加熱部材であって、前記加熱部材は、前記第１取り付け板に設けられ、前記加熱部材は、前記第１サブキャビティ及び／又は前記第２サブキャビティに設けられる、加熱部材と、を備える、
請求項３に記載の送風筒。
【請求項５】
前記加熱部材は、前記第１方向に沿って前記第１取り付け板に巻き付け接続され、
又は、前記加熱部材は、前記第２方向に沿って前記第１取り付け板に巻き付け接続され、
又は、前記加熱部材は、第３方向に沿って前記第１取り付け板に巻き付け接続され、前記第３方向は、前記第１方向及び前記第２方向に垂直である、
請求項４に記載の送風筒。
【請求項６】
前記第１サブキャビティ内に位置する前記加熱部材の体積は、前記第２サブキャビティ内に位置する前記加熱部材の体積より大きい、
請求項５に記載の送風筒。
【請求項７】
前記加熱モジュールは、
前記第１取り付け板に接続される第２取り付け板をさらに備え、前記第２取り付け板は、前記第１方向に沿って前記加熱部材に当接する、
請求項５に記載の送風筒。
【請求項８】
前記ハウジングは、中空の空気吸込部を有し、前記空気吸込部は、空気吸込端と空気吹出端とを有し、前記空気吸込端と前記空気吹出端との間に前記空気吸込領域が形成され、前記空気吹出端は、前記エアキャビティに接続され、
前記送風筒は、前記空気吸込端と前記空気吹出端との間に設けられるファンをさらに備える、
請求項１から７のいずれか一項に記載の送風筒。
【請求項９】

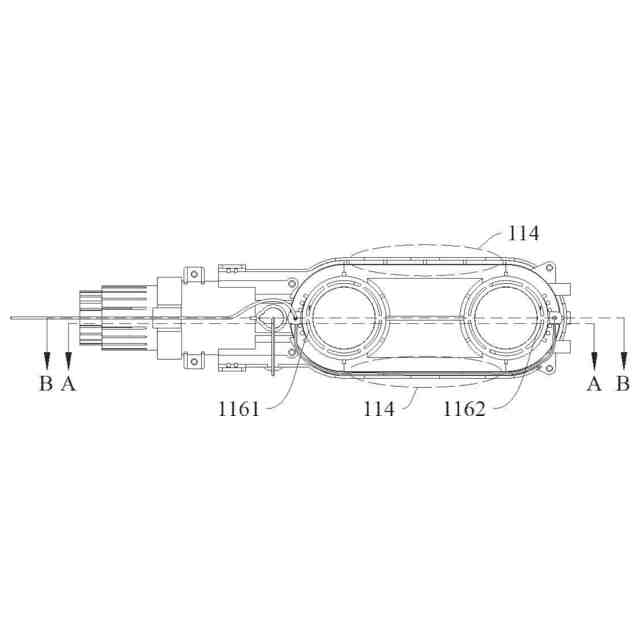

前記ハウジングの片側には、複数の空気吹出口が開口され、各前記空気吹出口は、共に前記空気吹出領域を形成する、
請求項１から７のいずれか一項に記載の送風筒。
【請求項１０】
複数の前記空気吹出口は、第１空気吹出口と第２空気吹出口とを備え、前記通風領域は、少なくとも部分的に、前記第１空気吹出口と前記第２空気吹出口との間に設けられる、
請求項９に記載の送風筒。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、家電製品の技術分野に関し、より具体的には、送風筒及びスタンド型ドライヤーに関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
ドライヤーは、一般的な家電製品であり、空気を加熱するための加熱モジュールを含み、加熱モジュールは、空気を加熱して温風を生成することで、効率的に髪や衣類などを乾かす。しかしながら、ペットの毛や使用者の長髪を乾かす適用シーンでは、ドライヤーは長時間動作状態にあり、関連技術手段のドライヤーは放熱効率が低く、空気は加熱モジュール表面のすべての熱を除去することができず、ドライヤー内に熱が蓄積しやすく、その結果、ドライヤー表面の過熱により、使用者が火傷を負う危険性があり、潜在的な安全上の問題がある。同時に、ドライヤー内部に熱が蓄積すると、加熱モジュールが過度の高温によって破損したり、更には赤熱化や焼損したりして、ドライヤーの使用寿命に影響を与える。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
上記に鑑み、本発明は、送風筒及びスタンド型ドライヤーを提供することで、加熱モジュールの放熱効率を如何に向上させるかという技術的課題を解決する。
【課題を解決するための手段】
【０００４】
本発明の実施例の技術的解決策は、次のように実現される。
【０００５】

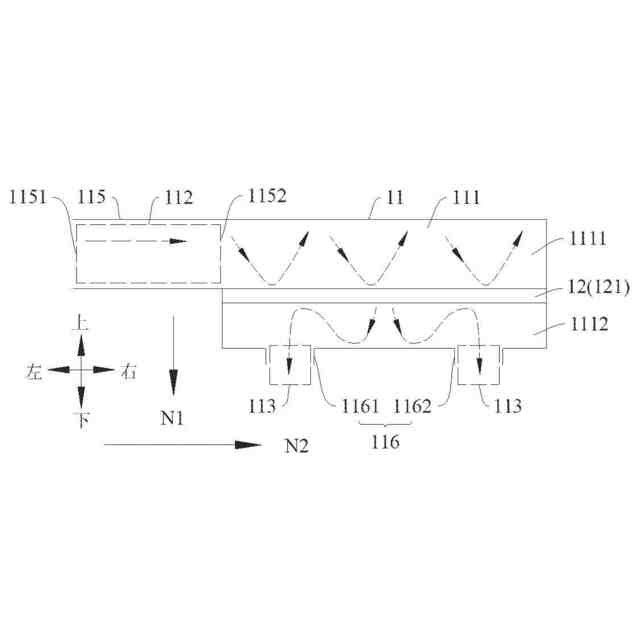

送風筒であって、ハウジングと、空気を加熱するための加熱モジュールと、を備え、前記ハウジングは、その内部にエアキャビティと、前記エアキャビティに連通する空気吸込領域及び空気吹出領域とが形成されており、前記空気吸込領域は、前記エアキャビティに空気を導入するためのものであり、前記空気吹出領域は、前記エアキャビティの空気を排出するためのものであり、前記加熱モジュールは、前記エアキャビティ内に設けられ、前記加熱モジュールは、前記エアキャビティを第１サブキャビティと第２サブキャビティとに分離し、前記第１サブキャビティは、前記空気吸込領域に連通し、前記第２サブキャビティは、前記空気吹出領域に連通し、前記加熱モジュール及び／又は前記ハウジングには、通風領域が設けられ、前記通風領域は、前記第１サブキャビティと前記第２サブキャビティとを連通させる。
【０００６】
いくつかの実施例では、前記第１サブキャビティの体積は、前記第２サブキャビティの体積より大きい。
【０００７】
いくつかの実施例では、前記空気吹出領域は、前記加熱モジュールの第１方向における一端に設けられ、前記空気吸込領域は、前記加熱モジュールの第２方向における一端に位置し、前記第１方向は、前記第２方向に垂直である。
【０００８】

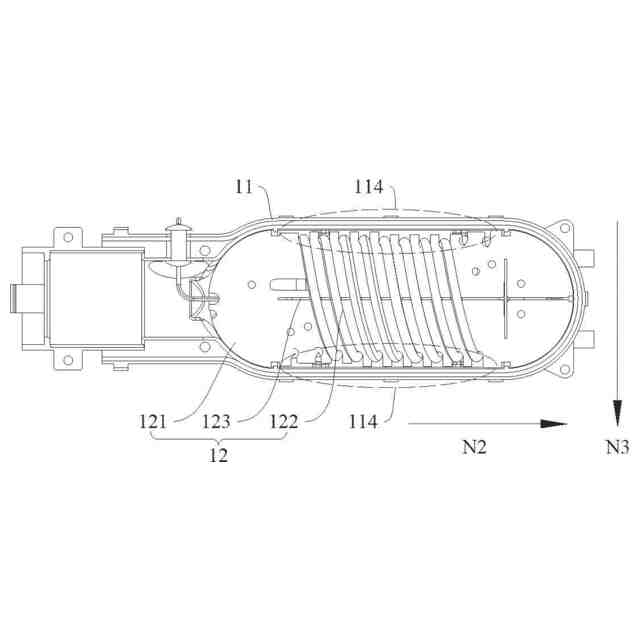

いくつかの実施例では、前記加熱モジュールは、前記第２方向に沿って延在する第１取り付け板と、空気を加熱するための加熱部材とを備え、前記第１取り付け板は、前記ハウジング内に設けられ、前記エアキャビティを前記第１サブキャビティと前記第２サブキャビティとに分離し、前記第１取り付け板及び／又は前記ハウジングは、前記通風領域を形成する通風構造を有し、前記加熱部材は、前記第１取り付け板に設けられ、前記加熱部材は、前記第１サブキャビティ及び／又は前記第２サブキャビティに設けられる。
【０００９】

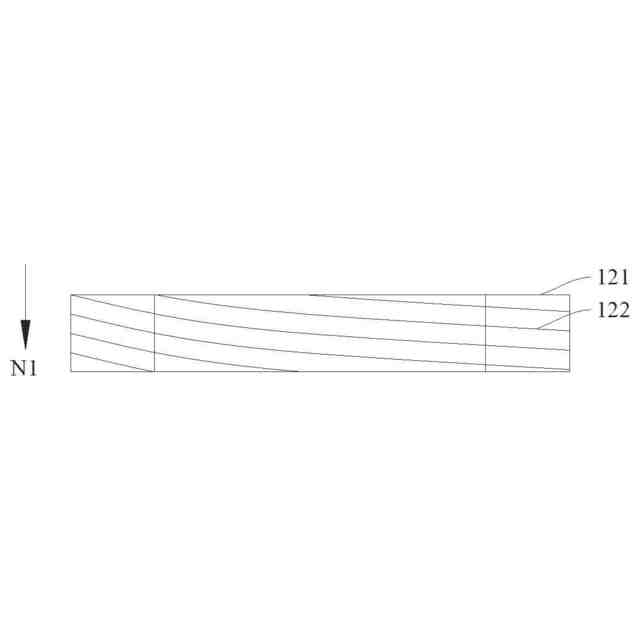

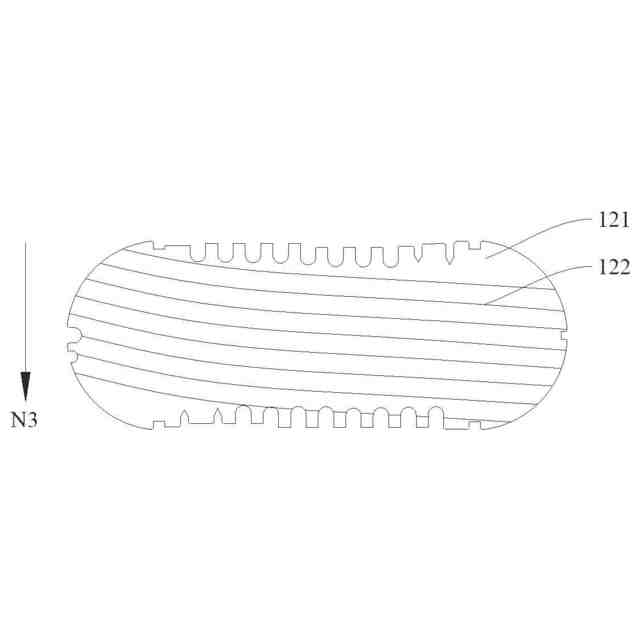

いくつかの実施例では、前記加熱部材は、前記第１方向に沿って前記第１取り付け板に巻き付け接続され、又は、前記加熱部材は、前記第２方向に沿って前記第１取り付け板に巻き付け接続され、又は、前記加熱部材は、第３方向に沿って前記第１取り付け板に巻き付け接続され、前記第３方向は、前記第１方向及び前記第２方向に垂直である。
【００１０】
いくつかの実施例では、前記第１サブキャビティ内に位置する前記加熱部材の体積は、前記第２サブキャビティ内に位置する前記加熱部材の体積より大きい。
（【００１１】以降は省略されています）
