公開番号2025168609
公報種別公開特許公報(A)
公開日2025-11-10
出願番号2024228141
出願日2024-12-25
発明の名称デュアルタンク口腔洗浄器
出願人寧波賽嘉電器有限公司
代理人個人,個人
主分類A61C 17/028 20060101AFI20251031BHJP(医学または獣医学;衛生学)
要約【課題】例えば、口腔洗浄の完了後に洗口液を使用して洗口することができ、携帯の利便性が比較的高いデュアルタンク口腔洗浄器を提供すること。

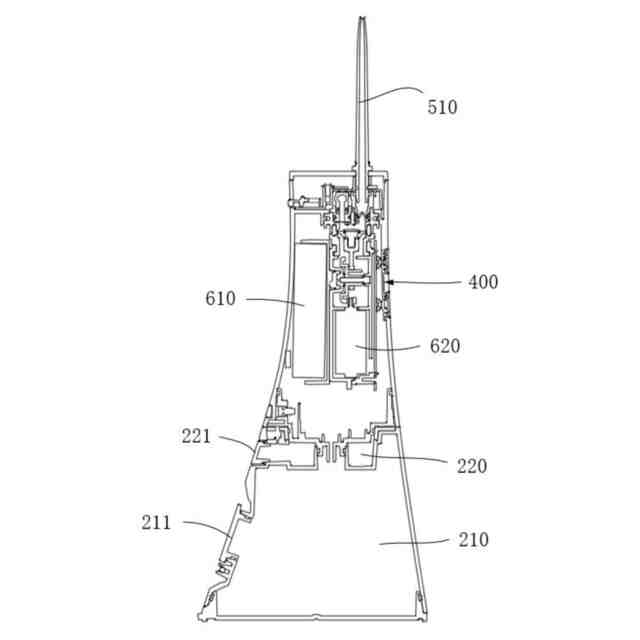

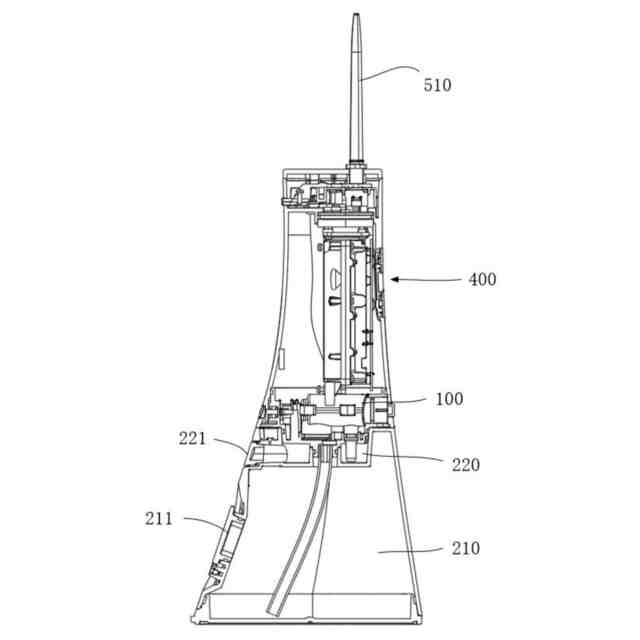

【解決手段】デュアルタンク口腔洗浄器は、押圧弁、第1タンク210、第2タンク220、導水管及びポンプアセンブリ400を含む。押圧弁は、出口部、第1入口部、第2入口部及び弁芯を含む。弁芯は押圧されることにより押圧弁内における位置を変更して第1入口部または第2入口部の封止を実現することができる。第1入口部は第1タンクに接続され、第2入口部は第2タンクに接続される。導水管の一端は出口部に接続される。ポンプアセンブリは導水管の他端及び口腔洗浄器の噴出口に接続される。本願が提供する第1タンクは噴射洗浄液を貯留することができ、第2タンクは洗口液を貯留することができ、使用者は押圧弁を制御することにより液体の選択を実現できる。
【選択図】図2
特許請求の範囲【請求項１】
押圧弁（１００）であって、出口部（１１０）、第１入口部（１２０）、第２入口部（１３０）及び弁芯（１５０）を含み、前記弁芯（１５０）は押圧されることにより前記押圧弁（１００）内における位置を変更して第１入口部（１２０）または第２入口部（１３０）の封止を実現することができる、押圧弁（１００）と、
前記第１入口部（１２０）が接続される第１タンク（２１０）と、
前記第２入口部（１３０）が接続される第２タンク（２２０）と、
一端が前記出口部（１１０）に接続される導水管（３００）と、
前記導水管（３００）の他端及び口腔洗浄器の噴出口（５００）に接続されるポンプアセンブリ（４００）と、を含むことを特徴とするデュアルタンク口腔洗浄器。
続きを表示（約 2,600 文字）【請求項２】
前記押圧弁（１００）は、
主部（１４１）及び前記主部（１４１）から延在する前記第１入口部（１２０）、前記第２入口部（１３０）及び前記出口部（１１０）を含み、前記主部（１４１）の軸方向において、前記出口部（１１０）が前記第１入口部（１２０）と前記第２入口部（１３０）との間に位置する弁体（１４０）と、
移動可能に前記弁体（１４０）内に設置される弁芯（１５０）と、を含むことを特徴とする請求項１に記載のデュアルタンク口腔洗浄器。
【請求項３】

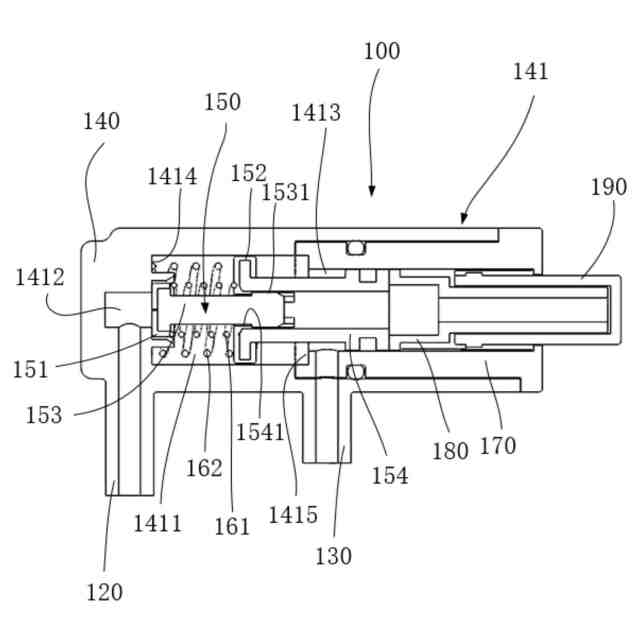

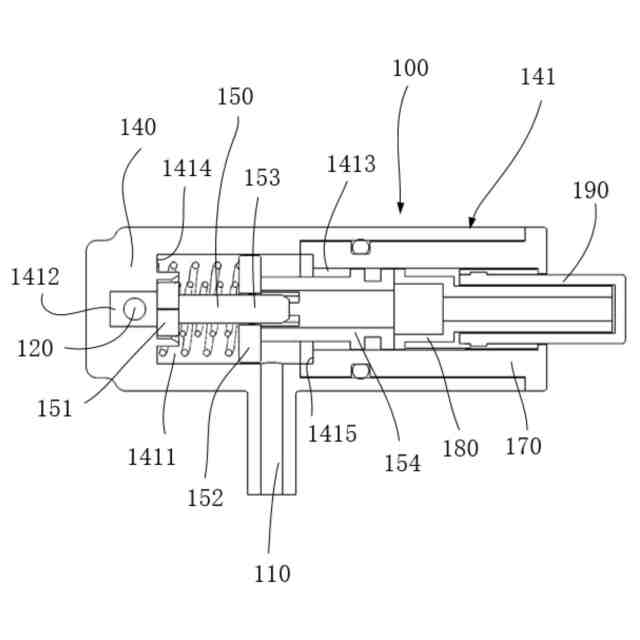

前記主部（１４１）の内チャンバ体は、主チャンバ（１４１１）及びそれぞれ前記主チャンバ（１４１１）の軸方向の両側に設置される第１チャンバ（１４１２）及び第２チャンバ（１４１３）を含み、前記主チャンバ（１４１１）は前記出口部（１１０）に連通し、前記第１チャンバ（１４１２）は前記第１入口部（１２０）に連通し、前記第２チャンバ（１４１３）は前記第２入口部（１３０）に連通し、前記第１チャンバ（１４１２）及び前記第２チャンバ（１４１３）の直径はいずれも前記主チャンバ（１４１１）の直径よりも小さく、前記主チャンバ（１４１１）と前記第１チャンバ（１４１２）との間に第１軸方向端面（１４１４）が形成され、前記主チャンバ（１４１１）と前記第２チャンバ（１４１３）との間に第２軸方向端面（１４１５）が形成され、
前記弁芯（１５０）は第１密封部（１５１）及び第２密封部（１５２）を含み、前記第１密封部（１５１）は前記第１軸方向端面（１４１４）を押圧被覆するとともに、前記第１チャンバ（１４１２）を封止することができ、前記第２密封部（１５２）は前記第２軸方向端面（１４１５）を押圧被覆するとともに、前記第２チャンバ（１４１３）を封止することができることを特徴とする請求項２に記載のデュアルタンク口腔洗浄器。
【請求項４】
前記弁芯（１５０）は、
前記第１密封部（１５１）が径方向に凸出する第１スラストロッド（１５３）と、
前記第１スラストロッド（１５３）に接続され、前記第２密封部（１５２）が径方向に凸出する第２スラストロッド（１５４）と、を含むことを特徴とする請求項３に記載のデュアルタンク口腔洗浄器。
【請求項５】
前記第１スラストロッド（１５３）は前記第２スラストロッド（１５４）内に摺動設置され、前記第１スラストロッド（１５３）と前記第２スラストロッド（１５４）の軸方向の間に第１バネ（１６１）が設置され、前記第２スラストロッド（１５４）の一端の端部にその径方向の内側に向けて延在する第２スラストロッド係止部（１５４１）が設置され、前記第１スラストロッド（１５３）の一端の端部にその径方向の外側に向けて延在する第１スラストロッド係止部（１５３１）が設置されて、前記第１スラストロッド（１５３）及び前記第２スラストロッド（１５４）が対向移動すると、前記第１バネ（１６１）が受圧し、前記第１スラストロッド（１５３）及び前記第２スラストロッド（１５４）が前記第１バネ（１６１）の推力を受けて背離移動した後、前記第１スラストロッド係止部（１５３１）と前記第２スラストロッド係止部（１５４１）とが互いに当接して、前記第１スラストロッド（１５３）が前記第２スラストロッド（１５４）から離脱することが回避されることを特徴とする請求項４に記載のデュアルタンク口腔洗浄器。
【請求項６】

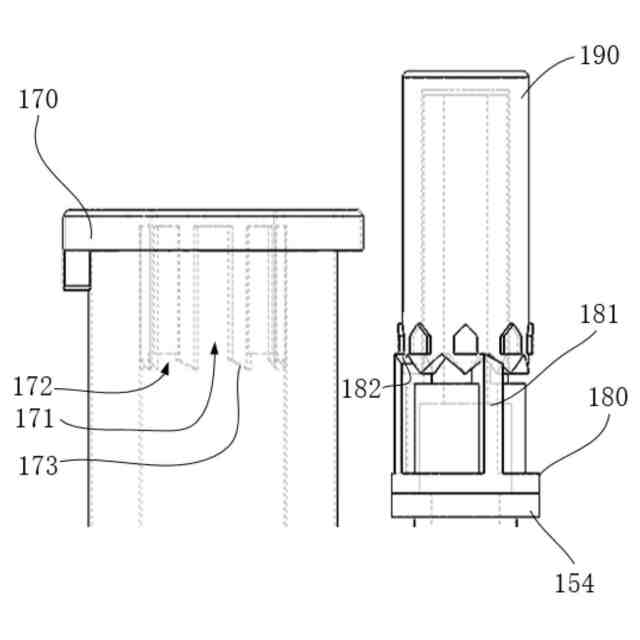

前記第２スラストロッド（１５４）と前記第１軸方向端面（１４１４）との間に第２バネ（１６２）が設置され、前記押圧弁（１００）は、更に、ガイドレール部（１７０）、回転部（１８０）、スラストロッド部（１９０）を含み、前記回転部（１８０）及び前記スラストロッド部（１９０）は前記ガイドレール部（１７０）に挿入され、前記スラストロッド部（１９０）は前記ガイドレール部（１７０）から伸出し、前記回転部（１８０）は前記第２スラストロッド（１５４）に圧着して、前記スラストロッド部（１９０）を押動することにより、前記押圧弁（１００）を押圧ロック状態と押圧弾出状態との間で切り換え、
前記押圧ロック状態において、前記第１密封部（１５１）は前記第１入口部（１２０）を封止し、前記出口部（１１０）が前記第２入口部（１３０）に連通し、前記押圧弾出状態において、前記第２密封部（１５２）は前記第２入口部（１３０）を封止し、前記出口部（１１０）が前記第１入口部（１２０）に連通することを特徴とする請求項５に記載のデュアルタンク口腔洗浄器。
【請求項７】
前記第１入口部（１２０）及び前記第２入口部（１３０）は、前記弁体（１４０）の底部に位置することを特徴とする請求項２に記載のデュアルタンク口腔洗浄器。
【請求項８】
前記ポンプアセンブリ（４００）は圧力チャンバ（４１０）を含み、前記圧力チャンバ（４１０）の一端が前記導水管（３００）に接続されるとともに、前記押圧弁（１００）内の液体が前記圧力チャンバ（４１０）に導入され、前記導水管（３００）と前記圧力チャンバ（４１０）との間に第１一方向弁（４１１）が設置され、
前記圧力チャンバ（４１０）の他端に前記噴出口（５００）が接続されるとともに、前記圧力チャンバ（４１０）内の前記液体が前記噴出口（５００）を介して前記口腔洗浄器から噴出し、前記圧力チャンバ（４１０）と前記噴出口（５００）との間に第２一方向弁（４１２）が設置されることを特徴とする請求項１に記載のデュアルタンク口腔洗浄器。
【請求項９】
前記ポンプアセンブリ（４００）は、
歯車軸（４２０）と、
前記歯車軸（４２０）に固定接続される偏心軸スリーブ（４３０）と、
一端が前記偏心軸スリーブ（４３０）に嵌設され、他端が隔膜（４５０）に接続される伝動ロッド（４４０）であって、前記隔膜（４５０）が前記圧力チャンバ（４１０）の一面として形成される、伝動ロッド（４４０）と、を含むことを特徴とする請求項８に記載のデュアルタンク口腔洗浄器。
【請求項１０】

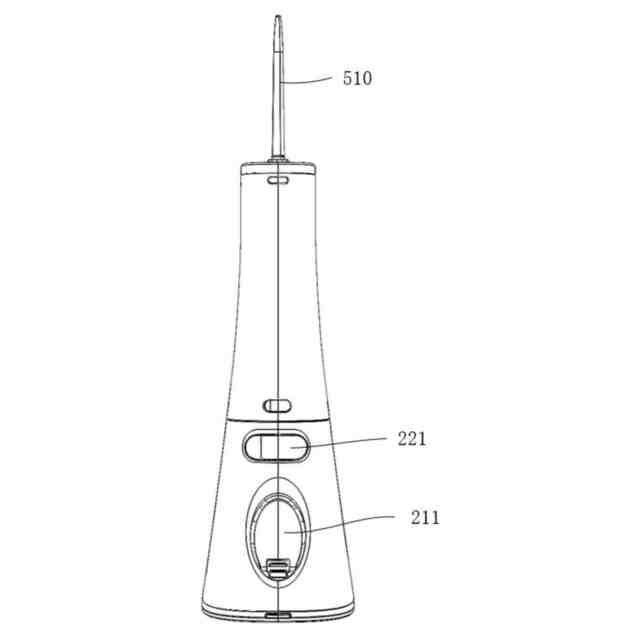

前記第１タンク（２１０）及び前記第２タンク（２２０）にそれぞれ補液口が設置されることを特徴とする請求項１に記載のデュアルタンク口腔洗浄器。

発明の詳細な説明【技術分野】
【０００１】
本願は口腔洗浄器技術分野に関するものであり、特にデュアルタンク口腔洗浄器に関するものである。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
口腔洗浄器は、口腔を洗浄する補助的なツールであり、パルス水流の衝撃を利用する方式で歯、歯間を洗浄する。洗口液（含漱剤）の主な効果は、口腔を洗浄して、細菌または酵母菌が食物の残渣を分解することで起きる口臭を覆い隠し、口腔内に快適かつ爽やかな感覚を留めることである。両者の機能は相互補完的であり、使用者は通常、口腔洗浄器を使用して歯を洗浄した後、洗口液を利用して洗口する。しかし、口腔洗浄器及び洗口液（一般にはボトル入り）は共にスペースを占有するため、旅行時における携帯利便性の向上が期待されている。
【０００３】
授権公告番号ＣＮ２１３１３００３８Ｕの実用新案ではデュアルタンク口腔洗浄器が公開されており、それは口腔洗浄器内の２つのタンク、２つのパイプが設計されて、異なる液体を装入可能であることを実現し、使用者の需要を満たしている。しかし、その構造は複雑で、パイプが占める空間が比較的大きく、液体の流出を制御する切換え具がパイプを摩損させるため、その安定性及び耐用性にはまだ向上の余地がある。
【発明の概要】
【０００４】
背景技術において提起された少なくとも１つの問題を解決または改善するため、本願ではデュアルタンク口腔洗浄器が提供されている。
【０００５】
本願が提供するデュアルタンク口腔洗浄器は、
押圧弁であって、出口部、第１入口部、第２入口部及び弁芯を含み、前記弁芯は押圧されることにより前記押圧弁内における位置を変更して第１入口部または第２入口部の封止を実現することができる、押圧弁と、
前記第１入口部が接続される第１タンクと、
前記第２入口部が接続される第２タンクと、
一端が前記出口部に接続される導水管と、
前記導水管の他端及び前記口腔洗浄器の噴出口に接続されるポンプアセンブリと、を含む。
【０００６】
少なくとも１つの実施形態において、前記押圧弁は、
主部及び前記主部から延在する前記第１入口部、前記第２入口部及び前記出口部を含み、前記主部の軸方向において、前記出口部が前記第１入口部と前記第２入口部との間に位置する弁体と、
移動可能に前記弁体内に設置される弁芯と、を含む。
【０００７】
少なくとも１つの実施形態において、前記主部の内チャンバ体は、主チャンバ及びそれぞれ前記主チャンバの軸方向の両側に設置される第１チャンバ及び第２チャンバを含み、前記主チャンバは前記出口部に連通し、前記第１チャンバは前記第１入口部に連通し、前記第２チャンバは前記第２入口部に連通し、前記第１チャンバ及び前記第２チャンバの直径はいずれも前記主チャンバの直径よりも小さく、前記主チャンバと前記第１チャンバとの間に第１軸方向端面が形成され、前記主チャンバと前記第２チャンバとの間に第２軸方向端面が形成され、
前記弁芯は第１密封部及び第２密封部を含み、前記第１密封部は前記第１軸方向端面を押圧被覆するとともに、前記第１チャンバを封止することができ、前記第２密封部は前記第２軸方向端面を押圧被覆するとともに、前記第２チャンバを封止することができる。
【０００８】
少なくとも１つの実施形態において、前記弁芯は、
前記第１密封部が径方向に凸出する第１スラストロッドと、
前記第１スラストロッドに接続され、前記第２密封部が径方向に凸出する第２スラストロッドと、を含む。
【０００９】
少なくとも１つの実施形態において、前記第１スラストロッドは前記第２スラストロッド内に摺動設置され、前記第１スラストロッド及び前記第２スラストロッドの軸方向の間に第１バネが設置され、前記第２スラストロッドの一端の端部にその径方向の内側に向けて延在する第２スラストロッド係止部が設置され、前記第１スラストロッドの一端の端部にその径方向の外側に向けて延在する第１スラストロッド係止部が設置されて、前記第１スラストロッド及び前記第２スラストロッドが対向移動すると、前記第１バネが受圧し、前記第１スラストロッド及び前記第２スラストロッドが前記第１バネの推力を受けて背離移動した後、前記第１スラストロッド係止部と前記第２スラストロッド係止部とが互いに当接して、前記第１スラストロッドが前記第２スラストロッドから離脱することが回避される。
【００１０】
少なくとも１つの実施形態において、前記第２スラストロッドと前記第１軸方向端面との間に第２バネが設置され、前記押圧弁は、更に、ガイドレール部、回転部、スラストロッド部を含み、前記回転部及び前記スラストロッド部は前記ガイドレール部に挿入され、前記スラストロッド部は前記ガイドレール部から伸出し、前記回転部は前記第２スラストロッドに圧着して、前記スラストロッド部を押動することにより、前記押圧弁を押圧ロック状態と押圧弾出状態との間で切り換え、
前記押圧ロック状態において、前記第１密封部は前記第１入口部を封止し、前記出口部が前記第２入口部に連通し、前記押圧弾出状態において、前記第２密封部は前記第２入口部を封止し、前記出口部が前記第１入口部に連通する。
（【００１１】以降は省略されています）
