公開番号2025168608
公報種別公開特許公報(A)
公開日2025-11-10
出願番号2024228135
出願日2024-12-25
発明の名称デュアルタンク口腔洗浄器
出願人寧波賽嘉電器有限公司
代理人個人,個人
主分類A61C 17/028 20060101AFI20251031BHJP(医学または獣医学;衛生学)
要約【課題】デュアルタンク口腔洗浄器を提供すること。

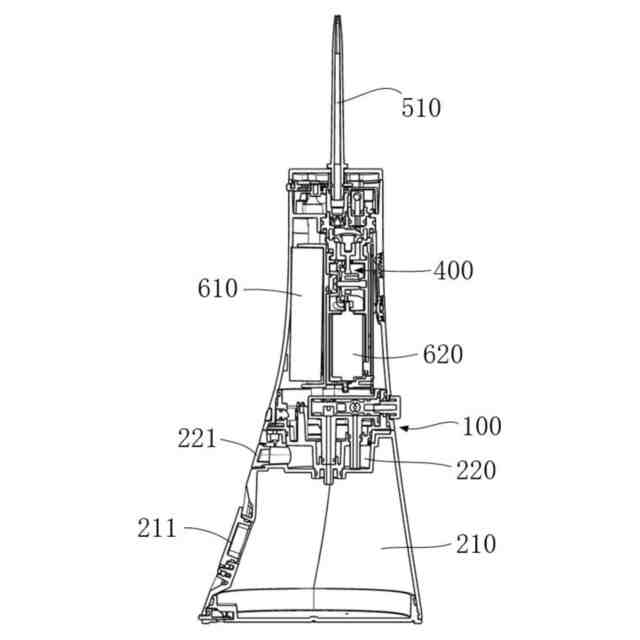

【解決手段】デュアルタンク口腔洗浄器は、回転弁100、第1タンク210、第2タンク220、導水管及びポンプアセンブリ400を含む。回転弁は、出口部、第1入口部、第2入口部及び弁芯を含み、弁芯を回転させて弁芯の第1入口部または第2入口部に対する封止の程度を調整することができる。第1入口部は第1タンクに接続され、第2入口部は第2タンクに接続され、導水管の一端は出口部に接続される。ポンプアセンブリは導水管の他端及び口腔洗浄器の噴出口に接続される。本願が提供する第1タンクは噴射洗浄水を貯留することができ、第2タンクは洗口液を貯留することができ、使用者は回転弁を制御することにより液体の選択を実現でき、例えば、口腔洗浄の完了後に洗口液を使用して洗口することができ、携帯性が比較的高い。
【選択図】図3
特許請求の範囲【請求項１】
デュアルタンク口腔洗浄器であって、

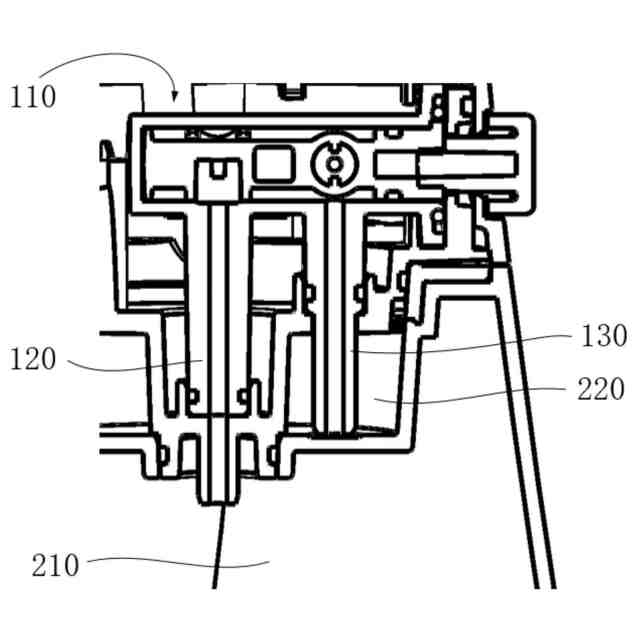

出口部（１１０）、第１入口部（１２０）、第２入口部（１３０）及び弁芯（１５０）を含み、前記弁芯（１５０）を回転させて前記弁芯（１５０）の前記第１入口部（１２０）及び前記第２入口部（１３０）に対する封止の程度を調節することができる回転弁（１００）と、
前記第１入口部（１２０）が接続される第１タンク（２１０）と、
前記第２入口部（１３０）が接続される第２タンク（２２０）と、
一端が前記出口部（１１０）に接続される導水管（３００）と、
前記導水管（３００）の他端及び前記口腔洗浄器の噴出口（５００）に接続されるポンプアセンブリ（４００）と、を含むことを特徴とするデュアルタンク口腔洗浄器。
続きを表示（約 1,700 文字）【請求項２】

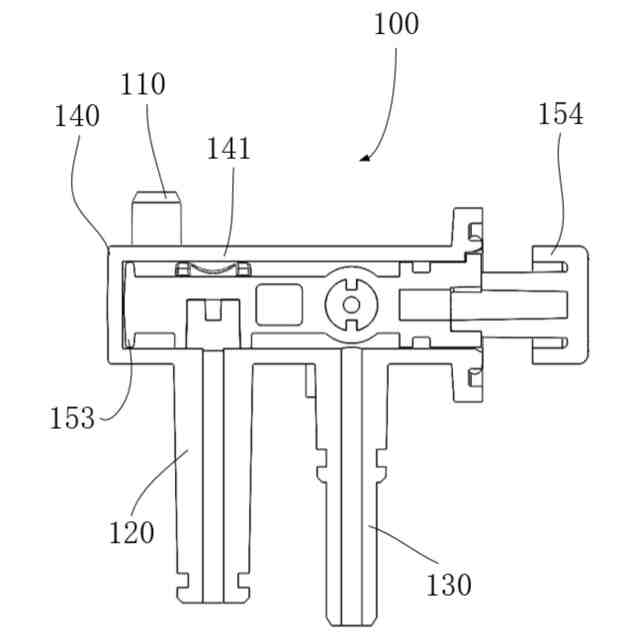

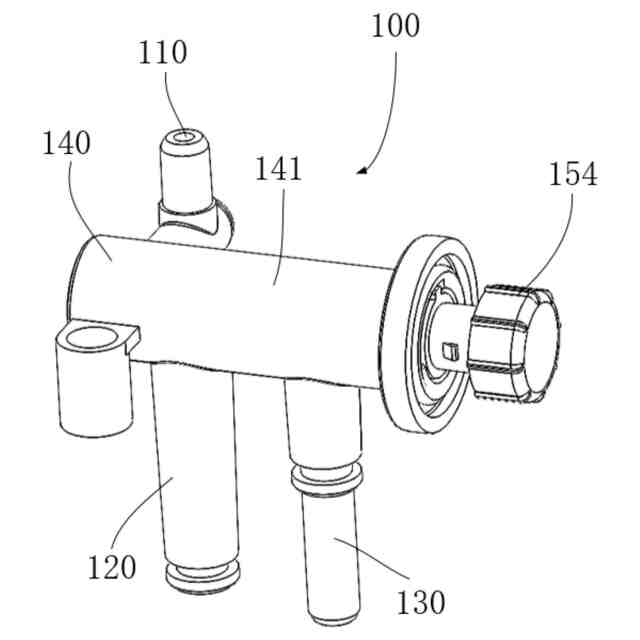

前記回転弁（１００）は弁体（１４０）を含み、前記弁体（１４０）は主部（１４１）及び前記主部（１４１）上から延在する前記第１入口部（１２０）、前記第２入口部（１３０）及び前記出口部（１１０）を含み、前記第１入口部（１２０）及び前記第２入口部（１３０）は前記主部（１４１）の周面に位置し、かつ、前記第１入口部（１２０）及び前記第２入口部（１３０）の前記主部（１４１）の周方向における位置は同一であり、軸方向に並列に設置され、

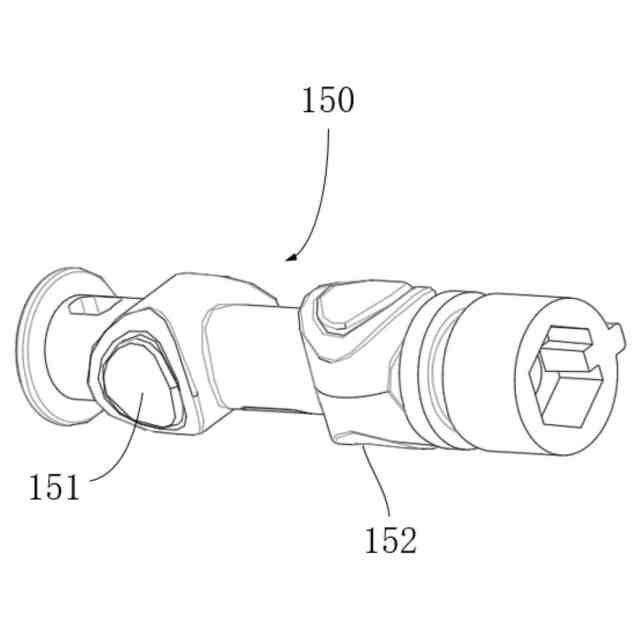

前記弁芯（１５０）はその周面に設置される第１密封部（１５１）及び第２密封部（１５２）を含み、前記第１密封部（１５１）は前記第１入口部（１２０）を封止するために用いられ、前記第２密封部（１５２）は前記第２入口部（１３０）を封止するために用いられ、前記第１密封部（１５１）及び前記第２密封部（１５２）は、前記弁芯（１５０）の周面の周方向及び軸方向においていずれも千鳥状に配置されるため、前記弁芯（１５０）は選択的かつ徹底的に前記第１入口部（１２０）及び前記第２入口部（１３０）のうちの一方のみを封止可能であることを特徴とする請求項１に記載のデュアルタンク口腔洗浄器。
【請求項３】
前記第１密封部（１５１）及び前記第２密封部（１５２）は前記弁芯（１５０）の周面の周方向における相互差が６０°～１２０°であり、前記弁芯（１５０）は同時に前記第１入口部（１２０）と前記主部（１４１）との接続口の一部領域及び前記第２入口部（１３０）と前記主部（１４１）との接続口の一部領域を封止して、前記出口部（１１０）が同時に前記第１タンク（２１０）内の液体及び前記第２タンク（２２０）内の液体を受入れ可能にさせることができることを特徴とする請求項２に記載のデュアルタンク口腔洗浄器。
【請求項４】
前記第１入口部（１２０）及び前記第２入口部（１３０）は、前記弁体（１４０）の底部に位置することを特徴とする請求項２に記載のデュアルタンク口腔洗浄器。
【請求項５】
前記第１密封部（１５１）及び前記第２密封部（１５２）は、シリコーンを含むことを特徴とする請求項２に記載のデュアルタンク口腔洗浄器。
【請求項６】
前記弁芯（１５０）の軸方向の両端に軸ショルダ（１５３）が設置され、前記軸ショルダ（１５３）は前記主部（１４１）の内壁面に当接して、前記弁芯（１５０）及び前記主部（１４１）の軸線を重畳させることを特徴とする請求項２に記載のデュアルタンク口腔洗浄器。
【請求項７】
前記弁芯（１５０）の端部にハンドホイール（１５４）が接続されることを特徴とする請求項１に記載のデュアルタンク口腔洗浄器。
【請求項８】

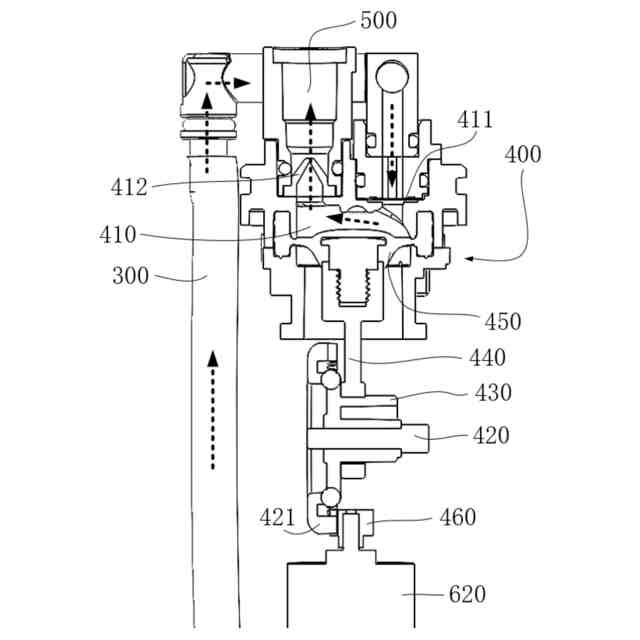

前記ポンプアセンブリ（４００）は圧力チャンバ（４１０）を含み、前記圧力チャンバ（４１０）の一端が前記導水管（３００）に接続されるとともに、前記回転弁（１００）内の液体が前記圧力チャンバ（４１０）に導入され、前記導水管（３００）と前記圧力チャンバ（４１０）との間に第１一方向弁（４１１）が設置され、
前記圧力チャンバ（４１０）の他端に前記噴出口（５００）が接続されるとともに、前記圧力チャンバ（４１０）内の前記液体が前記噴出口（５００）を介して前記口腔洗浄器から噴出し、前記圧力チャンバ（４１０）と前記噴出口（５００）との間に第２一方向弁（４１２）が設置されることを特徴とする請求項１に記載のデュアルタンク口腔洗浄器。
【請求項９】
前記ポンプアセンブリ（４００）は、
歯車軸（４２０）と、
前記歯車軸（４２０）に固定接続される偏心軸スリーブ（４３０）と、
一端が前記偏心軸スリーブ（４３０）に嵌設され、他端が隔膜（４５０）に接続される伝動ロッド（４４０）であって、前記隔膜（４５０）が前記圧力チャンバ（４１０）の一面として形成される、伝動ロッド（４４０）と、を含むことを特徴とする請求項８に記載のデュアルタンク口腔洗浄器。
【請求項１０】

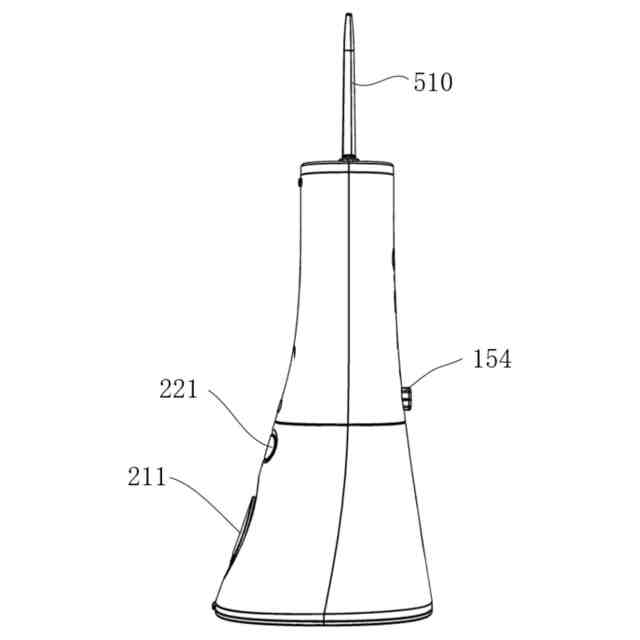

前記第１タンク（２１０）及び前記第２タンク（２２０）にそれぞれ補液口が設置されることを特徴とする請求項１に記載のデュアルタンク口腔洗浄器。

発明の詳細な説明【技術分野】
【０００１】
本願は口腔洗浄器技術分野に関するものであり、特にデュアルタンク口腔洗浄器に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
口腔洗浄器は、口腔を洗浄する補助的なツールであり、パルス水流の衝撃を利用する方式で歯、歯間を洗浄する。洗口液（含漱剤）の主な効果は、口腔を洗浄して、細菌または酵母菌が食物の残渣を分解することで起きる口臭を覆い隠し、口腔内に快適かつ爽やかな感覚を留めることである。両者の機能は相互補完的であり、使用者は通常、口腔洗浄器を使用して歯を洗浄した後、洗口液を利用して洗口する。しかし、口腔洗浄器及び洗口液（一般にはボトル入り）は共にスペースを占有するため、旅行時の携帯性の向上が期待されている。
【０００３】
授権公告番号ＣＮ２１３１３００３８Ｕの実用新案ではデュアルタンク口腔洗浄器が公開されており、それは口腔洗浄器内の２つのタンク、２つのパイプが設計されて、異なる液体を装入可能であることを実現し、使用者の需要を満たしている。しかし、その構造は複雑で、パイプが占める空間が比較的大きく、液体の流出を制御する切換え具がパイプを摩損させるため、その安定性及び耐用性にはまだ向上の余地がある。
【発明の概要】
【０００４】
背景技術において提起された少なくとも１つの問題を解決または改善するため、本願ではデュアルタンク口腔洗浄器を提供する。
【０００５】
本願の実施形態が提供するデュアルタンク口腔洗浄器は、
出口部、第１入口部、第２入口部及び弁芯を含み、前記弁芯を回転させて前記弁芯の前記第１入口部及び前記第２入口部に対する封止の程度を調節することができる回転弁と、
前記第１入口部が接続される第１タンクと、
前記第２入口部が接続される第２タンクと、
一端が前記出口部に接続される導水管と、
前記導水管の他端及び前記口腔洗浄器の噴出口に接続されるポンプアセンブリと、を含むことを特徴とする。
【０００６】
少なくとも１つの実施形態において、前記回転弁は弁体を含み、前記弁体は主部及び前記主部上から延在する前記第１入口部、前記第２入口部及び前記出口部を含み、前記第１入口部及び前記第２入口部は前記主部の周面に位置し、かつ、前記第１入口部及び前記第２入口部の前記主部の周方向における位置は同一であり、軸方向に並列に設置され、
前記弁芯はその周面に設置される第１密封部及び第２密封部を含み、前記第１密封部は前記第１入口部を封止するために用いられ、前記第２密封部は前記第２入口部を封止するために用いられ、前記第１密封部及び前記第２密封部は、前記弁芯の周面の周方向及び軸方向においていずれも千鳥状に配置されるため、前記弁芯は選択的かつ徹底的に前記第１入口部及び前記第２入口部のうちの一方のみを封止可能である。
【０００７】
少なくとも１つの実施形態において、前記第１密封部及び前記第２密封部は前記弁芯の周面の周方向における相互差が６０°～１２０°であり、前記弁芯は同時に前記第１入口部と前記主部との接続口の一部空間及び前記第２入口部と前記主部との接続口の一部空間を封止して、前記出口部が同時に前記第１タンク内の液体及び前記第２タンク内の液体を受入れ可能にさせることができる。
【０００８】
少なくとも１つの実施形態において、前記第１入口部及び前記第２入口部は、前記弁体の底部に位置する。
【０００９】
少なくとも１つの実施形態において、前記第１密封部及び前記第２密封部は、シリコーンを含む。
【００１０】
少なくとも１つの実施形態において、前記弁芯の軸方向の両端に軸ショルダが設置され、前記軸ショルダは前記主部の内壁面に当接して、前記弁芯及び前記主部の軸線を重畳させる。
（【００１１】以降は省略されています）
