特許ウォッチ

公開番号2025168605
公報種別公開特許公報(A)
公開日2025-11-10
出願番号2024073284
出願日2024-04-28
発明の名称携帯型アンモニア臭脱臭呼吸気装置
出願人いくつものかたち株式会社,個人
代理人個人,個人
主分類A62B 18/02 20060101AFI20251031BHJP(人命救助;消防)
要約【課題】家畜の畜舎や家畜ふん尿の堆肥化施設等で発生するアンモニア臭を脱臭して、そこで作業する作業者の作業の快適性と健康保持、作業効率の向上を図り、構造が簡単で、安全で、製作費及び維持費が安価な携帯型アンモニア臭脱臭呼吸気装置を提供する。

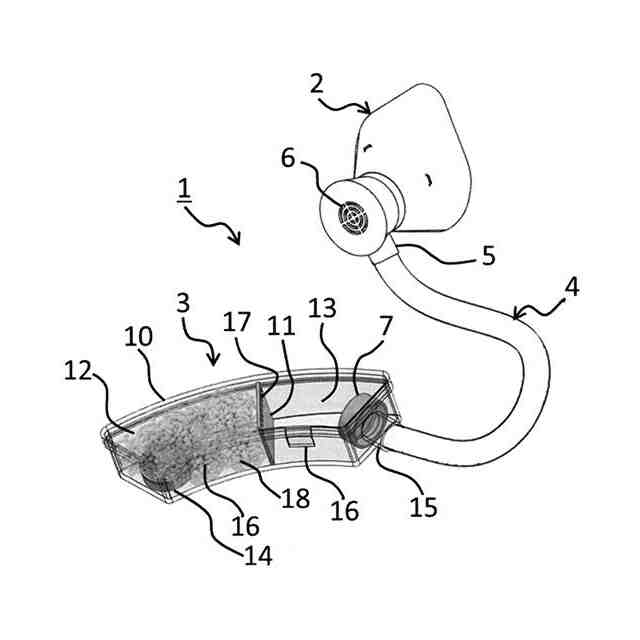

【解決手段】マスク2と、脱臭ユニット3と、これらを繋ぐ可撓性チューブ4とからなる。脱臭ユニット3の内部には、通気用開口17を有する仕切り壁11が設けられ、その内部が大小2つの室に仕切られて、大きい方の室12の内部に、アンモニア臭を脱臭する脱臭ペレット18が収容され、その底部に、未脱臭空気吸込み口14が設けられる。小さい方の室13の内部には、脱臭された脱臭済み空気が一時貯留され、その側部に、脱臭済み空気送出口15が設けられる。未脱臭空気吸込み口14と脱臭済み空気送出口15、マスク2の脱臭済み空気吸込み口5と空気排出口6とには、それぞれ逆止弁7が設けられる。
【選択図】図1
特許請求の範囲【請求項１】
家畜の畜舎や家畜ふん尿の堆肥化施設等で作業する人が装着する呼吸気装置であって、そこで作業する人が、そこで発生するアンモニア臭の混じった空気を吸うことなく、快適に作業することができるように、アンモニア臭を脱臭する手段を備え、携帯可能にされた携帯型アンモニア臭脱臭呼吸気装置が、

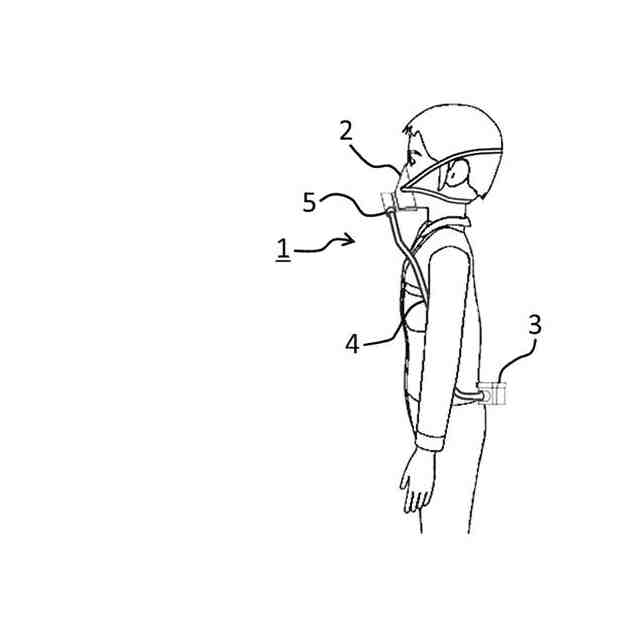

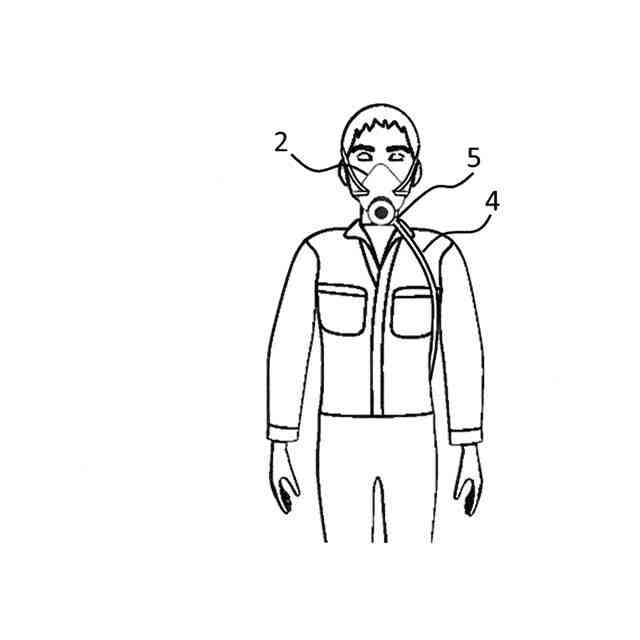

鼻と口を覆うマスクと、身体に装着して携帯可能にされた脱臭ユニットと、前記マスクと前記脱臭ユニットとを繋ぐ可撓性チューブとからなり、

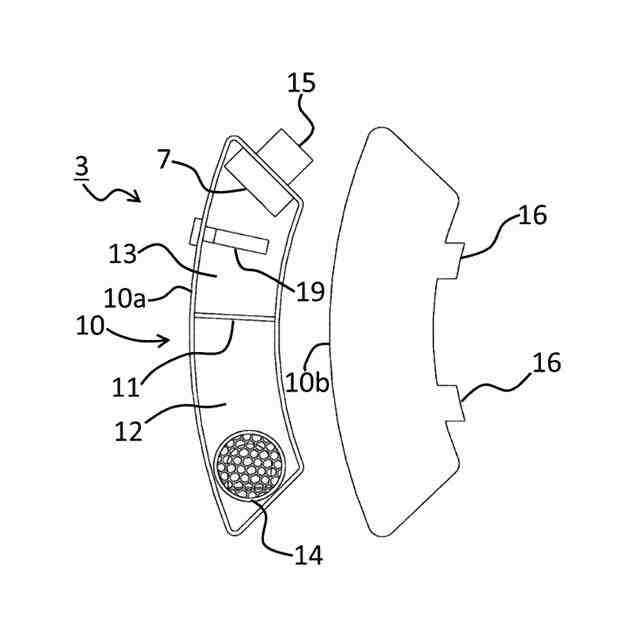

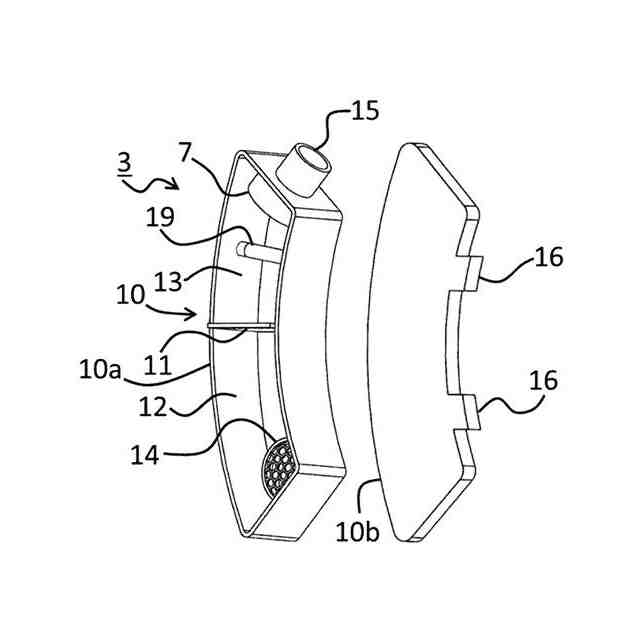

前記脱臭ユニットは、前記アンモニア臭を脱臭する手段をなし、その内部に、上部に多数の通気用開口を有する仕切り壁が設けられて、その内部が、大小２つの室に空気連通状に仕切られており、
前記２つの室のうちの大きい方の室には、その内部に、アンモニア臭を脱臭する脱臭ペレットが収容され、その底部に、アンモニア臭を含んだ空気を吸い込むための未脱臭空気吸込み口が設けられ、
前記２つの室のうちの小さい方の室には、その内部に、前記脱臭ペレットにより脱臭された脱臭済み空気が一時貯留され、その側部に、前記脱臭済み空気を送り出すための脱臭済み空気送出口が設けられ、
前記脱臭ユニットの前記脱臭済み空気送出口と前記マスクの脱臭済み空気吸込み口とが、前記可撓性チューブにより連通状に連結された
ことを特徴とする携帯型アンモニア臭脱臭呼吸気装置。
続きを表示（約 1,600 文字）【請求項２】
前記脱臭ユニットの前記未脱臭空気吸込み口と前記脱臭済み空気送出口、前記マスクの前記脱臭済み空気吸込み口と空気排出口とには、それぞれ逆止弁が設けられていることを特徴とする請求項１に記載の携帯型アンモニア臭脱臭呼吸気装置。
【請求項３】
前記脱臭ユニットの前記小さい方の室には、その内壁面に、可視光線もしくは紫外線に反応して脱臭効果を発揮する光触媒が塗布され、その内部に、前記光触媒に適した波長の光線を発する小型ＬＥＤランプが設置されていることを特徴とする請求項１又は２に記載の携帯型アンモニア臭脱臭呼吸気装置。
【請求項４】
前記脱臭ユニットは、前記脱臭ペレットの取り出し、交換が可能な構造にされていることを特徴とする請求項１ないし３のいずれかに記載の携帯型アンモニア臭脱臭呼吸気装置。
【請求項５】
前記脱臭ペレットは、再生可能な物質からなるものとされていることを特徴とする請求項１ないし４のいずれかに記載の携帯型アンモニア臭脱臭呼吸気装置。
【請求項６】
家畜の畜舎や家畜ふん尿の堆肥化施設等で作業する人が装着する呼吸気装置であって、そこで作業する人が、そこで発生するアンモニア臭の混じった空気を吸うことなく、快適に作業することができるように、アンモニア臭を脱臭する手段を備え、携帯可能にされた携帯型アンモニア臭脱臭呼吸気装置が、
鼻と口を覆うマスクと、身体に装着して携帯可能にされた脱臭ユニットと、前記マスクと前記脱臭ユニットとを繋ぐ可撓性チューブとからなり、

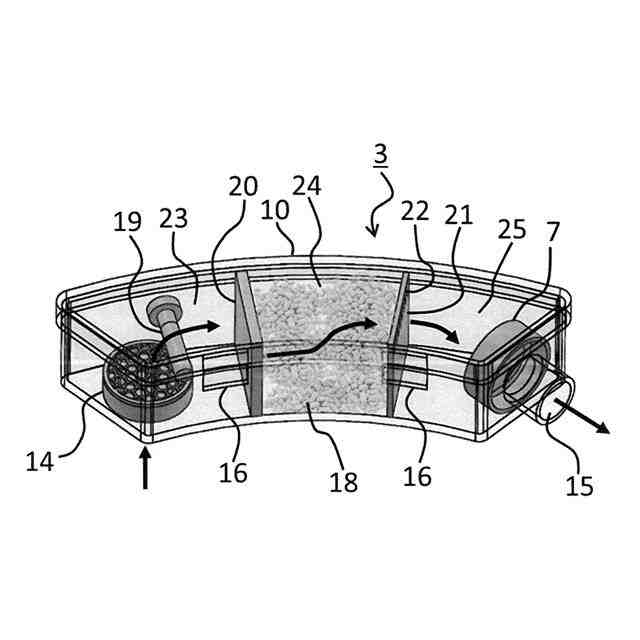

前記脱臭ユニットは、前記アンモニア臭を脱臭する手段をなし、その内部に、通気性のある第１の仕切り壁と、上部に多数の通気用開口を有する第２の仕切り壁とが設けられて、その内部が、３つの室に空気連通状に仕切られており、
前記３つの室のうちの一方の端にある第１の室には、その内壁面に、可視光線もしくは紫外線に反応して脱臭効果を発揮する光触媒が塗布され、その内部に、前記光触媒に適した波長の光線を発する小型ＬＥＤランプが設置され、その底部に、アンモニア臭を含んだ空気を吸い込むための未脱臭空気吸込み口が設けられ、
前記３つの室のうちの中央にある第２の室には、その内部に、アンモニア臭を脱臭する脱臭ペレットが収容され、
前記３つの室のうちの他方の端にある第３の室には、その内部に、前記脱臭ペレットにより脱臭された脱臭済み空気が一時貯留され、その側部に、前記脱臭済み空気を送り出すための脱臭済み空気送出口が設けられ、
前記脱臭ユニットの前記脱臭済み空気送出口と前記マスクの脱臭済み空気吸込み口とが、前記可撓性チューブにより連通状に連結された
ことを特徴とする携帯型アンモニア臭脱臭呼吸気装置。
【請求項７】
前記脱臭ユニットの前記未脱臭空気吸込み口と前記脱臭済み空気送出口、前記マスクの前記脱臭済み空気吸込み口と空気排出口とには、それぞれ逆止弁が設けられていることを特徴とする請求項６に記載の携帯型アンモニア臭脱臭呼吸気装置。
【請求項８】
前記第１の室には、その内部に、さらに、脱臭効果のある光触媒を塗布した通気性のある多重フィルター又は脱臭効果のある光触媒を塗布した多重金属メッシュが設置されて、前記光触媒の接触面積が大きくなるようにされていることを特徴とする請求項６又は７に記載の携帯型アンモニア臭脱臭呼吸気装置。
【請求項９】
前記第１の仕切り壁は、活性炭フィルターを素材とする壁体からなるものとされていることを特徴とする請求項６ないし８のいずれかに記載の携帯型アンモニア臭脱臭呼吸気装置。
【請求項１０】
前記脱臭ユニットは、前記脱臭ペレットの取り出し、交換が可能な構造にされていることを特徴とする請求項６ないし９のいずれかに記載の携帯型アンモニア臭脱臭呼吸気装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本願の発明は、携帯型アンモニア臭脱臭呼吸気装置に関し、特に畜舎（鶏舎、豚舎、牛舎など）や家畜ふん尿の堆肥化施設等で作業する人が使用して好適な呼吸気装置であって、そこで作業する人が、そこで発生するアンモニア臭の混じった空気を吸うことなく、快適に作業することができるようにし、これにより、作業者の健康保持と作業効率の向上等を図るとともに、携帯可能にされた、携帯型アンモニア臭脱臭呼吸気装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
本願の発明者は、最近、ある鶏舎での鳥インフルエンザ対策のために、ブロイラー用のウインドレスの鶏舎を訪問した。その時に、鶏舎内のアンモニアの臭いがきつくて、気分が悪くなった。このような環境下での作業は、大変なことであろうと思った。外国の研修生も働いていたが、働き手を確保するのも大変なようであった。研修生は、時給を時価相場より相当高くしても、集まらない状況にあるとのことであった。それに、海外の出身者には、現今の為替相場における円安も影響しているようであった。
そこで、本発明者は、アンモニア臭が無くなるだけでも、働き易くなり、人材も集まるようになり、作業効率も向上するのではないかと考えた。
【０００３】
日本でも、アニマルウェルフェアやワンセルフの考え方が叫ばれるようになって久しい。畜産業者の側も、国が定める家畜の飼養管理指針を最低限の基準として、家畜の自然な正常行動の発現を図るべく、その飼養環境の改善に向けた取り組みが各地で精力的に続けられているが、未だその状況は、欧米の水準からは程遠く、今後は、行政・畜産業者・消費者が一体となった総合的な取り組みが強く求められている。
例えば、養鶏産業において、採卵鶏の飼養方式についてみると、世界的には禁止の方向に向かっているバタリーケージが、日本では、なお鶏舎棟数の９２％ほどを占めているとのことである（非特許文献１）。また、鶏舎内のアンモニア臭についても、その現状は、前記のとおりであり、アニマルウェルフェアが求める「適切な飼育環境の提供」に沿ったものとは言い難い。
【０００４】
このような日本におけるアニマルウェルフェアの現状において、せめて、畜舎（鶏舎、豚舎、牛舎など）の中で作業する者にとっては、快適に、健康を害されることなく、作業を実行できるようにすることが当座の重要な課題である。
中でも、畜舎内に充満するアンモニアについては、前記のような状況にあるので、その早急な解決が求められている。
【０００５】
幸い、筑波にある国立研究開発法人産業技術総合研究所（以下、「産総研」と略称する場合がある。）は、２０１９年に、アンモニア臭を吸収して脱臭する効率の良いペレットを開発した。これによると、アンモニアの吸収率は、活性炭の１０倍以上とのことである。また、その再生利用も可能であり、近年、標榜されるＳＤＧｓにも適っている（非特許文献２、特許文献１参照）。
【０００６】
そこで、本発明者は、早速、これを使った装置を作りたいと思った。本発明者が先に創案し、特許を得た「携帯型呼吸気殺菌装置」（特許第６９９０４９４号）の「臭取り版」を作れば、安価に製造でき、この問題が解決できるのではないかと思われた。そして、鋭意工夫の結果、本願の発明に至ったものである。
今後の展望としては、このような装置の普及が刺激となって、畜舎の改善が進み、アニマルウェルフェアやワンヘルスへの道が開けて行くものと思われる。
【０００７】
なお、アンモニアなどの悪臭を吸収するために、マスクを使用したものは種々存するが、これらは、いずれもマスクそれ自体の布地層に悪臭を吸収する機能を持たせたものであり（特許文献２、３参照）、その悪臭吸収量は、本願発明と比較して、制限的なものにならざるを得ないと考えられるとともに、再生利用が可能なものではない。
【先行技術文献】
【非特許文献】
【０００８】
枝廣順子著「アニマルウェルフェア倫理的消費と食の安全」、第７頁、第５５頁、岩波書店、２０２３年６月２６日第２刷発行。
国立研究開発法人産業技術総合研究所ホームページ、「簡単に再生できる粒状吸着材で豚舎や堆肥化施設の空気をキレイに－水蒸気などを大量に含む実際の条件でもアンモニアを除去－」、２０１９年０１月２３日発表・掲載。
【特許文献】
【０００９】
特許第７３００１７３号公報
特開２００９－２０１６３４号公報
国際公開ＷＯ／２０１３－１３３１９５号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
本願の発明は、従来のマスクを使用した携帯型アンモニア臭脱臭呼吸気装置が有する前記のような問題点を解決して、家畜の畜舎（鶏舎、豚舎、牛舎など）や家畜ふん尿の堆肥化施設等で発生するアンモニア臭を脱臭して、綺麗になった空気を作業者が反芻呼吸するのに十分な脱臭能力を有し、脱臭効果に優れ、作業者の作業の快適性と健康保持、作業効率の向上を図ることができ、構造が簡単で、安全で、装置の製作費及び維持費が安価な、携帯型アンモニア臭脱臭呼吸気装置を提供することを課題とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
