特許ウォッチ

公開番号2025166697
公報種別公開特許公報(A)
公開日2025-11-06
出願番号2024070897
出願日2024-04-24
発明の名称ポンプ装置
出願人株式会社川本製作所
代理人弁理士法人鈴榮特許綜合事務所
主分類F04D 29/60 20060101AFI20251029BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】カバーの一部を取り外し可能、且つ、取り外したカバーによって機器の一部を覆うことが可能なポンプ装置を提供すること。
【解決手段】ポンプ装置1は、ベース10と、ベース10上に設けられる複数の機器と、ベース10に固定される、複数の保持部43bを有する第1カバー31と、複数の保持部43bに保持される複数の被保持部52dを有し、ベース10及び第1カバー31に固定可能、且つ、ベース10及び第1カバー31に分離可能であり、第1カバー31から分離し、複数の被保持部52dが複数の保持部43bに保持された状態で、第1カバー31及びベース10の上部の少なくとも一部を覆う第2カバー32と、を備える。
【選択図】図9
特許請求の範囲【請求項１】
ベースと、
前記ベース上に設けられる複数の機器と、
前記ベースに固定される、複数の保持部を有する第１カバーと、
前記複数の保持部に保持される複数の被保持部を有し、前記ベース及び前記第１カバーに固定可能、且つ、前記ベース及び前記第１カバーに分離可能であり、前記第１カバーから分離し、前記複数の被保持部が前記複数の保持部に保持された状態で、前記第１カバー及び前記ベースの上部の少なくとも一部を覆う第２カバーと、
を備えるポンプ装置。
続きを表示（約 780 文字）【請求項２】
前記第１カバーは、一対の第１側壁、第２側壁及び第１天壁を有し、
前記第２カバーは、一対の第３側壁、第４側壁及び第２天壁を有し、
前記第１カバー及び前記第２カバーは、対向する部位が開口する、請求項１に記載のポンプ装置。
【請求項３】
前記第１天壁は、前記保持部を有し、
前記第４側壁は、前記第１天壁の前記保持部と係合する前記被保持部を有する、請求項２に記載のポンプ装置。
【請求項４】
前記一対の第１側壁又は前記第１天壁は、前記保持部を有し、
前記第３側壁は、前記第１側壁又は前記第１天壁の前記保持部と係合する前記保持部を有する、請求項３に記載のポンプ装置。
【請求項５】
前記一対の第１側壁は、軸体を挿入可能な前記保持部が形成され、
前記一対の第３側壁は、前記軸体を挿入可能な前記被保持部が形成される、請求項２に記載のポンプ装置。
【請求項６】
前記一対の第１側壁は、外面にガイド面が形成され、
前記一対の第３側壁は、内面に前記ガイド面と対向する被ガイド面が形成される、請求項２に記載のポンプ装置。
【請求項７】
前記第１カバーの外面形状は、前記第２カバーの内面形状と同じか、又は、小さく、
前記第１天壁に形成された前記保持部の外面の一部は、前記第１カバーを前記第２カバーにスタックしたときに、前記保持部の前記外面の一部と対向する前記第２カバーの内面に沿う、請求項３に記載のポンプ装置。
【請求項８】
前記複数の機器は、モータと、ポンプと、制御盤と、を含み、
前記第１カバーは、前記ポンプを覆い、
前記第２カバーは、前記モータ及び前記制御盤を覆う、請求項１に記載のポンプ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明はポンプカバーを有するポンプ装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従前から、ポンプ装置として、ポンプユニット等の機器をカバーで覆う構成が知られている（例えば、特許文献１及び特許文献２参照）。このようなポンプ装置は、設置後においては、カバーで常時ポンプユニット等の機器を覆い、そして、メンテナンス時にカバーを外して作業を行う。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－０５３３５０号公報
特開２０２２－０５３３４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述したポンプ装置は、屋外に設置している場合において、雨天時にカバーを取り外すと、機器に雨水が掛かり、機器に悪影響を与える虞がある。このため、雨天時にメンテナンス等を行う場合には、雨水があたらないように機器を養生する必要がある等、作業性が悪いという問題があった。
【０００５】
そこで本発明は、カバーの一部を取り外し可能、且つ、取り外したカバーによって機器の一部を覆うことが可能なポンプ装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様によれば、ポンプ装置は、ベースと、前記ベース上に設けられる複数の機器と、前記ベースに固定される、複数の保持部を有する第１カバーと、前記複数の保持部に保持される複数の被保持部を有し、前記ベース及び前記第１カバーに固定可能、且つ、前記ベース及び前記第１カバーに分離可能であり、前記第１カバーから分離し、前記複数の被保持部が前記複数の保持部に保持された状態で、前記第１カバー及び前記ベースの上部の少なくとも一部を覆う第２カバーと、を備える。
【発明の効果】
【０００７】
本発明によれば、カバーの一部を取り外し可能、且つ、取り外したカバーによって機器の一部を覆うことが可能なポンプ装置を提供することができる。
【図面の簡単な説明】
【０００８】
本発明の一実施形態に係る筐体を有するポンプ装置の構成を示す斜視図。
同ポンプ装置の構成を示す斜視図。
同ポンプ装置に用いられるカバーの構成を一部省略して示す斜視図。
同カバーに用いられるガラリの構成を示す斜視図。
同ガラリの構成を示す断面図。
同ポンプ装置の構成を、カバーを省略して示す斜視図。
同カバーの第１カバーの要部構成を示す斜視図。
同カバーの第２カバーの要部構成を示す斜視図。
同カバーの第２カバーを取り外し、第２カバーを第１カバーに保持させた状態を第１カバー側から示す説明図。
同カバーの第２カバーを取り外し、第２カバーを第１カバーに保持させた状態において、第１カバー及び第２カバーの要部構成を第２カバー側から拡大して示す説明図。
同カバーの第２カバーを取り外し、第２カバーを第１カバーに保持させた状態において、第１カバー及び第２カバーの要部構成を拡大して示す説明図。
同カバーの第２カバーを取り外し、第２カバーを第１カバーに保持させた状態において、第１カバー及び第２カバーの要部構成を拡大して示す説明図。
同カバーの第２カバーを取り外し、第２カバーを第１カバーに保持させた状態において、第１カバー及び第２カバーの要部構成を拡大して示す説明図。
同カバーの第２カバーを取り外し、第２カバーを第１カバーにスタックさせた状態を示す説明図。
同カバーの第２カバーを取り外し、第２カバーを第１カバーにスタックさせた状態で要部構成を拡大して示す説明図。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態に係るガラリ３３及びガラリ３３を有する筐体２を用いたポンプ装置１の構成を、図１乃至図１５を用いて説明する。
【００１０】

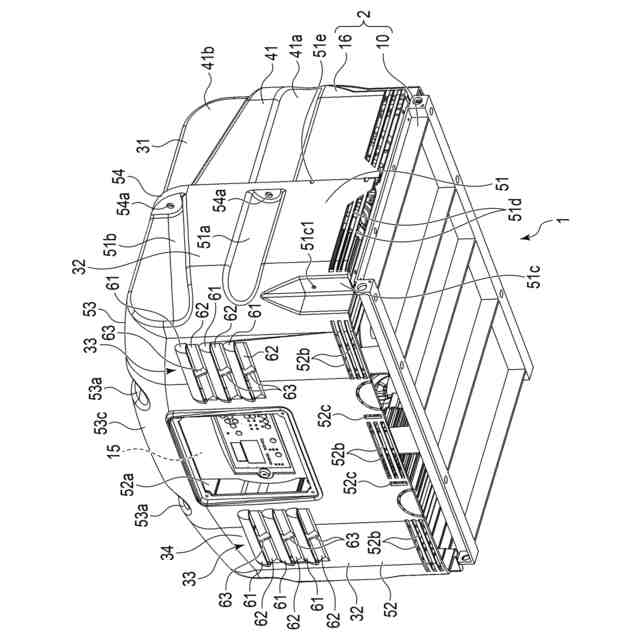

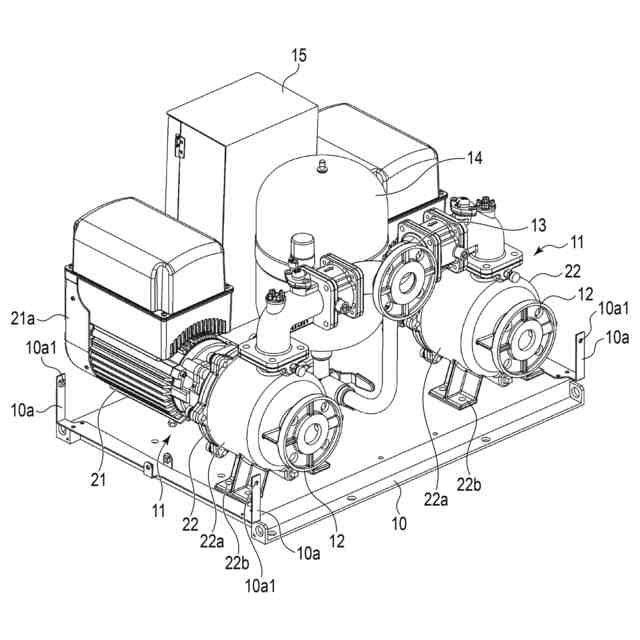

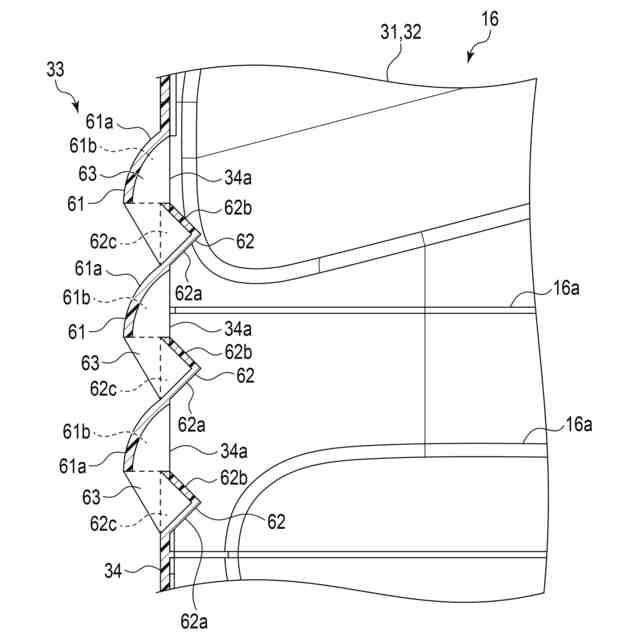

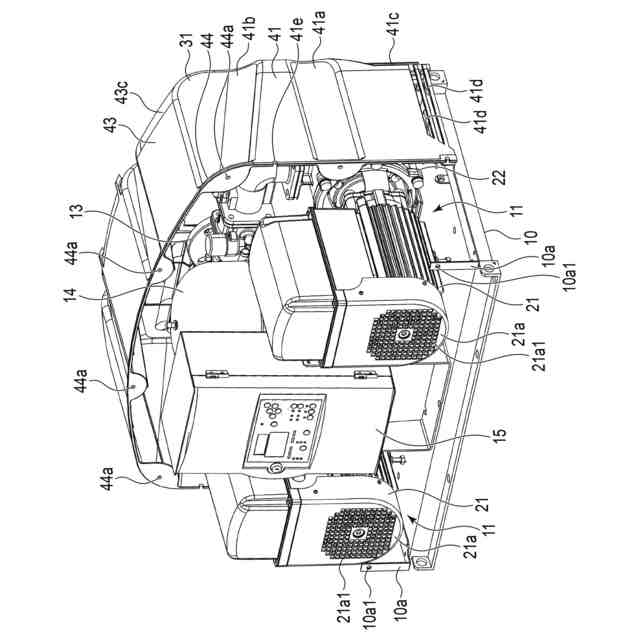

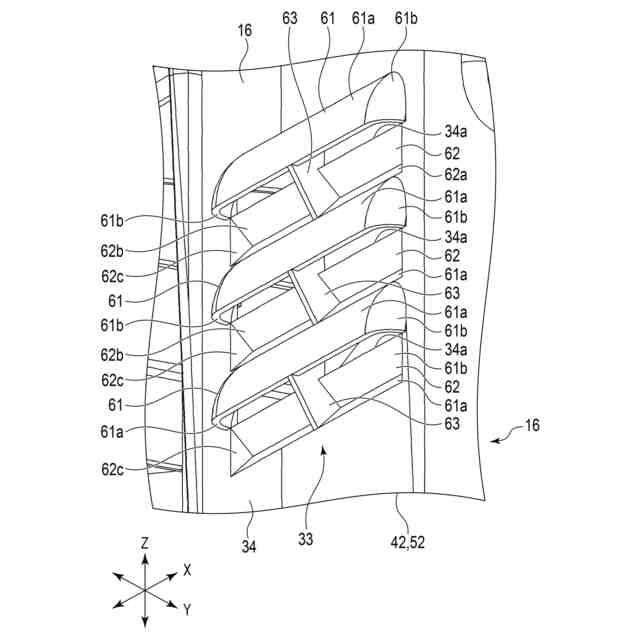

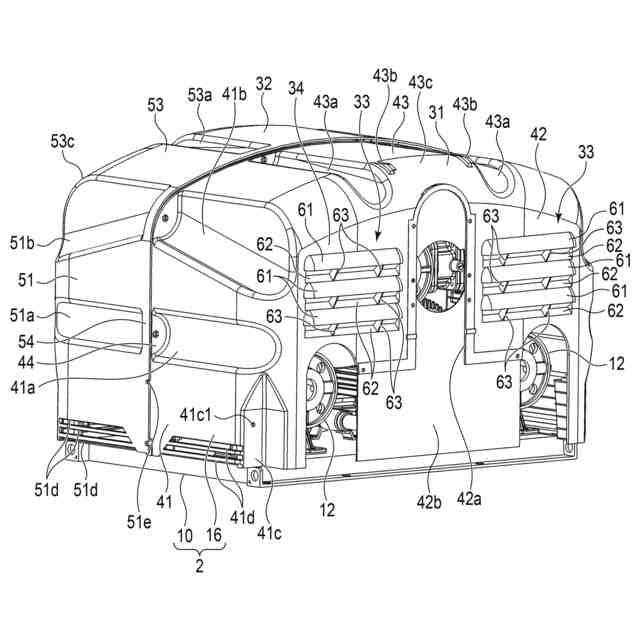

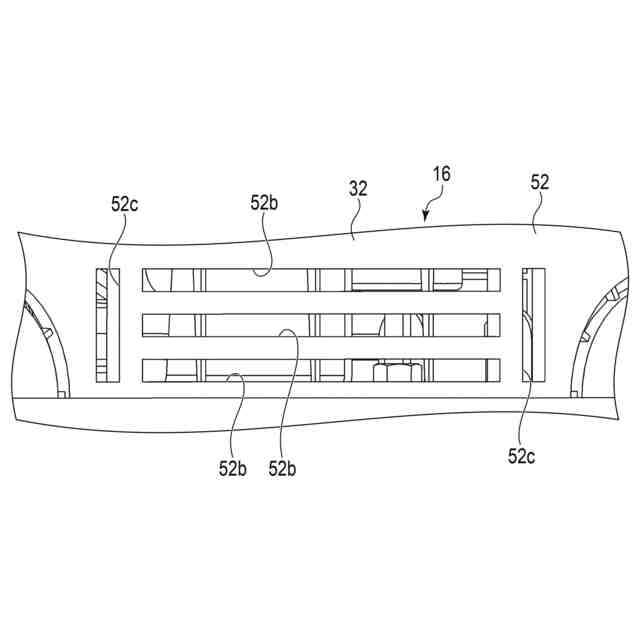

図１は、実施形態に係る筐体２を有するポンプ装置１の構成を示す斜視図であり、図２は、ポンプ装置１の構成を、図１とは異なる方向から示す斜視図である。図３は、ポンプ装置１の構成を、筐体２であるカバー１６の第２カバー３２を省略して示す斜視図である。図４は、カバー１６に用いられるガラリ３３の構成を示す斜視図である。図５は、ガラリ３３の構成を示す断面図である。図６は、ポンプ装置１の構成を、カバー１６を省略して示す斜視図である。図７は、カバー１６の第１カバー３１の要部構成を示す斜視図である。図８は、カバー１６の第２カバー３２の要部構成を示す斜視図である。
（【００１１】以降は省略されています）
