公開番号2025166650
公報種別公開特許公報(A)
公開日2025-11-06
出願番号2024070821
出願日2024-04-24
発明の名称マイクロ流体デバイスおよび流速推定方法
出願人浜松ホトニクス株式会社
代理人個人,個人,個人,個人
主分類C12M 1/00 20060101AFI20251029BHJP(生化学;ビール;酒精;ぶどう酒;酢;微生物学;酵素学;突然変異または遺伝子工学)
要約【課題】極めて狭い流路内の培養液の流速を容易に計測することが可能なマイクロ流体デバイスを提供する。
【解決手段】マイクロ流体デバイスにおいて、流路は、第1容器と連結され、培養液が流れるとともに培養液中に生体試料が配置される。制御部は、流路内の培養液を移動させて、第1容器内の培養液の液量を変化させる。第1光源は、培養液の液面を通過する第1の光を照射する。第1光検出部は、第1タイミングにおいて第1容器内の培養液を通過した第1の光の強度である第1光強度、および第2タイミングにおいて第1容器内の培養液を通過した第1の光の強度である第2光強度を検出する。演算部は、第1タイミングにおける培養液内での第1の光の光路長と、第2タイミングにおける培養液内での第1の光の光路長との間の時間変化量を、第1光強度に基づいて得られる培養液の光学濃度、および第2光強度に基づいて得られる培養液の光学濃度に基づいて推定する。
【選択図】図1
特許請求の範囲【請求項１】
培養液を収容する第１容器と、
一端が前記第１容器と連結され、前記培養液が流れるとともに前記培養液中に生体試料が配置される流路と、
前記流路内の前記培養液を移動させて、前記第１容器内の前記培養液の液量を変化させる制御部と、
前記第１容器内の前記培養液に対し、前記培養液の液面を通過する第１の光を照射する第１光源と、
第１タイミングにおいて前記第１容器内の前記培養液を通過した前記第１の光の強度である第１光強度、および前記第１タイミングとは異なる第２タイミングにおいて前記第１容器内の前記培養液を通過した前記第１の光の強度である第２光強度を検出する第１光検出部と、
前記第１タイミングにおける前記第１容器の前記培養液内での前記第１の光の光路長である第１光路長と、前記第２タイミングにおける前記第１容器の前記培養液内での前記第１の光の光路長である第２光路長との間の時間変化量を、前記第１光強度に基づいて得られる前記第１容器内の前記培養液の光学濃度、および前記第２光強度に基づいて得られる前記第１容器内の前記培養液の光学濃度に基づいて推定し、前記時間変化量に基づいて、前記流路における前記培養液の流速を推定する演算部と、
を備える、マイクロ流体デバイス。
続きを表示（約 1,100 文字）【請求項２】
前記培養液を収容し、前記流路の他端に連結された第２容器を更に備え、
前記制御部は、前記流路を通じて、前記第１容器と前記第２容器との間において前記培養液を移動させる、請求項１に記載のマイクロ流体デバイス。
【請求項３】
前記第２容器内の前記培養液に対し、前記培養液の液面を通過する第２の光を照射する第２光源と、
前記第１タイミングにおいて前記第２容器内の前記培養液を通過した前記第２の光の強度である第３光強度、および前記第２タイミングにおいて前記第２容器内の前記培養液を通過した前記第２の光の強度である第４光強度を検出する第２光検出部と、
を更に備え、
前記演算部は、前記時間変化量を、前記第３光強度に基づいて得られる前記第２容器内の前記培養液の光学濃度、および前記第４光強度に基づいて得られる前記第２容器内の前記培養液の光学濃度に更に基づいて推定する、請求項２に記載のマイクロ流体デバイス。
【請求項４】
前記演算部は、前記時間変化量を、前記第１容器の前記培養液内での前記第１の光の光路長と、前記第２容器の前記培養液内での前記第２の光の光路長との合計長さに更に基づいて推定する、請求項３に記載のマイクロ流体デバイス。
【請求項５】
前記演算部は、前記合計長さを、前記第１容器、前記第２容器、及び前記流路に収容された前記培養液の総液量に基づいて算出する、請求項４に記載のマイクロ流体デバイス。
【請求項６】
前記第１光源の光軸は、前記第１容器内の前記培養液の液面に対して傾斜している、請求項１～５のいずれか１項に記載のマイクロ流体デバイス。
【請求項７】
前記第１容器を搭載する搭載部、および前記第１容器の上部の開口を閉じる蓋部を更に備え、
前記第１光源は前記搭載部に配置され、
前記第１光検出部は前記蓋部に配置される、請求項１～５のいずれか１項に記載のマイクロ流体デバイス。
【請求項８】
前記第１の光の波長は近赤外域に含まれる、請求項１～５のいずれか１項に記載のマイクロ流体デバイス。
【請求項９】
前記第１光検出部は有機フォトダイオードを含む、請求項１～５のいずれか１項に記載のマイクロ流体デバイス。
【請求項１０】
前記制御部は、前記第１容器、前記第２容器および前記流路を傾けるアクチュエータを有する、請求項２～５のいずれか１項に記載のマイクロ流体デバイス。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、マイクロ流体デバイスおよび流速推定方法に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
非特許文献１～４には、生体模倣システム（Microphysiological System：ＭＰＳ）が開示されている。
【先行技術文献】
【非特許文献】
【０００３】
Van Duinen, V. et al., "Perfused 3D angiogenic sprouting in ahigh -throughput in vitro platform", Angiogenesis, Vol.22, pp.157-165 (2019)
Shinohara Marie et al., "Coculture with hiPS-derived intestinalcells enhanced human hepatocyte functions in a pneumatic-pressure-driventwo-organ microphysiological system", Scientific reports, 11.1, 5437(2021)
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、細胞の培養または薬剤の試験などにおいて、ＭＰＳが用いられつつある。ＭＰＳの代表的な構成例では、培養液を収容する２つの容器をマイクロ流路により連結する。マイクロ流路内には、培養対象または試験対象である細胞が配置される。一方の容器からマイクロ流路を通じて他方の容器へ培養液を一定速度で移動させることによって、培養液の一定の流れの中に細胞を置くことができる。
【０００５】
培養液を移動させる方法としては、例えばポンプを用いる方法、容器及びマイクロ流路を傾ける方法などがある。いずれの方法においても、培養液を所望の流速で流し続けることが必要である。何らかの要因によりマイクロ流路に詰まりなどが生じ、培養液を所望の流速で流すことができなくなるおそれもあることから、培養液の流速を継続的にモニタリングすることが望ましい。しかしながら、ＭＰＳのマイクロ流路は、その幅が例えば１ｍｍ以下と極めて狭いので、従来の流速測定方式では培養液の流速を計測することが難しい。
【０００６】
本開示は、極めて狭い流路内の培養液の流速を容易に計測することが可能なマイクロ流体デバイスおよび流速推定方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
［１］本開示の一実施形態によるマイクロ流体デバイスは、第１容器、流路、制御部、第１光源、第１光検出部、および演算部を備える。第１容器は、培養液を収容する。流路は、一端が第１容器と連結され、培養液が流れるとともに培養液中に生体試料が配置される。制御部は、流路内の培養液を移動させて、第１容器内の培養液の液量を変化させる。第１光源は、第１容器内の培養液に対し、培養液の液面を通過する第１の光を照射する。第１光検出部は、第１タイミングにおいて第１容器内の培養液を通過した第１の光の強度である第１光強度、および第１タイミングとは異なる第２タイミングにおいて第１容器内の培養液を通過した第１の光の強度である第２光強度を検出する。演算部は、第１タイミングにおける第１容器の培養液内での第１の光の光路長である第１光路長と、第２タイミングにおける第１容器の培養液内での第１の光の光路長である第２光路長との間の時間変化量を、第１光強度に基づいて得られる第１容器内の培養液の光学濃度、および第２光強度に基づいて得られる第１容器内の培養液の光学濃度に基づいて推定する。演算部は、その時間変化量に基づいて、流路における培養液の流速を推定する。
【０００８】

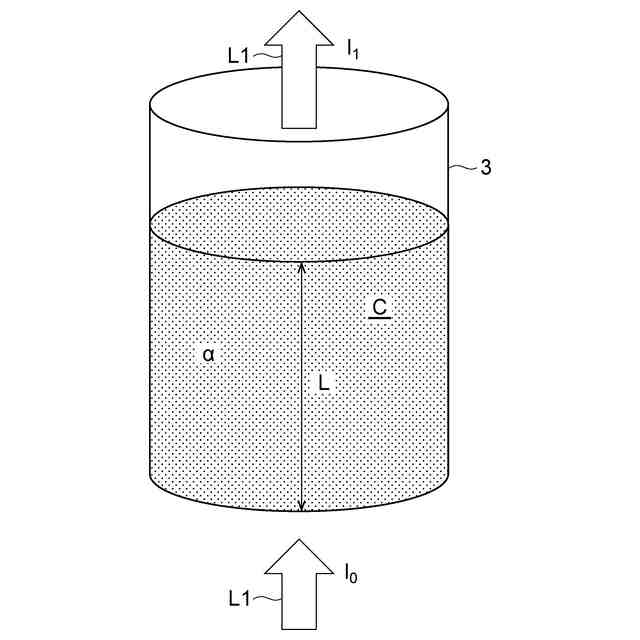

上記［１］のマイクロ流体デバイスでは、演算部が、培養液の液面を通過する第１の光の培養液内での光路長の時間変化量、すなわち液面位置の時間変化量に基づいて、流路における培養液の流速を推定する。培養液内での光路長は、第１光検出部に入射する第１の光の光強度に基づいて得られる、培養液の光学濃度に基づいて推定され得る。このマイクロ流体デバイスによれば、極めて狭い流路内に流速を計測するための装置を設置する必要がないので、極めて狭い流路内の培養液の流速を、容易に計測することができる。なお、培養液の液量が過大であると、第１の光が培養液中を通過する距離が長くなり、第１の光の減衰が大きくなり過ぎて培養液の流速を精度良く推定できない。このマイクロ流体デバイスは、培養液の液量が比較的少ない、例えばマイクロ流路といった極めて狭い流路を有する場合に、その流路内の流速を計測するのに好適な装置である。
［２］上記［１］のマイクロ流体デバイスは、培養液を収容し、流路の他端に連結された第２容器を更に備えてもよい。制御部は、流路を通じて、第１容器と第２容器との間において培養液を移動させてもよい。これにより、第１容器と第２容器との間で培養液を還流させることができ、培養液の消費量を低減させることができる。
【０００９】
［３］上記［２］のマイクロ流体デバイスは、第２光源および第２光検出部を更に備えてもよい。第２光源は、第２容器内の培養液に対し、培養液の液面を通過する第２の光を照射する。第２光検出部は、第１タイミングにおいて第２容器内の培養液を通過した第２の光の強度である第３光強度、および第２タイミングにおいて第２容器内の培養液を通過した第２の光の強度である第４光強度を検出する。演算部は、上記時間変化量を、第３光強度に基づいて得られる第２容器内の培養液の光学濃度、および第４光強度に基づいて得られる第２容器内の培養液の光学濃度に更に基づいて推定してもよい。この場合、培養液の吸光係数が未知であっても、第１容器の培養液内での第１の光の光路長と、第２容器の培養液内での第２の光の光路長との合計長さが既知であれば、光路長の時間変化量を推定することができる。
【００１０】
［４］上記［３］のマイクロ流体デバイスにおいて、演算部は、上記時間変化量を、第１容器の培養液内での第１の光の光路長と、第２容器の培養液内での第２の光の光路長との合計長さに更に基づいて推定してもよい。
（【００１１】以降は省略されています）
