公開番号2025165305
公報種別公開特許公報(A)
公開日2025-11-04
出願番号2024069345
出願日2024-04-22
発明の名称電動工具システム、及びアタッチメント
出願人パナソニック株式会社
代理人弁理士法人北斗特許事務所
主分類B25F 5/00 20060101AFI20251027BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】アタッチメントとの組み合わせが適切ではない状態で作業を行うことを抑制できる電動工具システム、及びアタッチメントを提供すること。
【解決手段】電動工具システム100は、所定種類の電動工具1と、所定種類の電動工具1に取り付けられるアタッチメント2と、を備える電動工具システムである。アタッチメント2は、所定種類の電動工具1に干渉しないことにより、アタッチメント側係合部21が所定種類の電動工具1に係合可能になる構造、かつ、所定種類の電動工具1とは異なる種類の電動工具に干渉することにより、アタッチメント側係合部21が異なる種類の電動工具に係合不可になる構造に構成される突出部3を備える。
【選択図】図1
特許請求の範囲【請求項１】
所定種類の電動工具と、前記所定種類の電動工具に取り付けられるアタッチメントと、を備える電動工具システムであって、
前記アタッチメントは、
前記所定種類の電動工具に係合するアタッチメント側係合部と、
前記アタッチメント側係合部が前記所定種類の電動工具に係合される場合、前記所定種類の電動工具に接続するアタッチメント側接続面と、
突出部と、を備え、
前記所定種類の電動工具は、
駆動部と、
前記駆動部によって回転する出力軸と、
前記出力軸の周りに設けられ、前記アタッチメントが取り付けられる取付部と、を備え、
前記取付部は、
前記アタッチメント側係合部に係合可能に構成される工具側係合部と、
前記工具側係合部が前記アタッチメント側係合部に係合される場合、前記アタッチメント側接続面に接続する工具側接続面と、を有し、
前記所定種類の電動工具に前記アタッチメントが取付けられている状態において、前記所定種類の電動工具と前記アタッチメントとは、所定方向に並んでおり、
前記工具側接続面には、前記所定方向に突出している凸部である少なくとも１つの工具側凸部が設けられ、
前記アタッチメント側接続面には、前記アタッチメント側接続面が前記少なくとも１つの工具側凸部とかみ合うように配置され、前記所定方向に突出している凸部である少なくとも１つのアタッチメント側凸部が設けられ、
前記工具側接続面と前記工具側係合部との間の前記所定方向の工具側第１寸法は、前記少なくとも１つのアタッチメント側凸部の先端と前記アタッチメント側係合部との間の前記所定方向のアタッチメント側第１寸法と同じであり、
前記少なくとも１つの工具側凸部の先端と前記工具側係合部との間の前記所定方向の工具側第２寸法は、前記アタッチメント側接続面と前記アタッチメント側係合部との間の前記所定方向のアタッチメント側第２寸法と同じであり、
前記突出部は、
前記所定種類の電動工具に干渉しないことにより、前記アタッチメント側係合部が前記所定種類の電動工具に係合可能になる構造、かつ、
前記所定種類の電動工具とは異なる種類の電動工具に干渉することにより、前記アタッチメント側係合部が前記異なる種類の電動工具に係合不可になる構造に構成される、
電動工具システム。
続きを表示（約 1,900 文字）【請求項２】
前記アタッチメントは、前記アタッチメント側係合部を収容する筒状のハウジングを更に備え、
前記ハウジングは、前記所定種類の電動工具に前記アタッチメントが取付けられている状態において、前記所定方向における前記所定種類の電動工具側に位置する端部を有し、
前記突出部は、前記端部から前記ハウジングの外側に向かって突出している、
請求項１に記載の電動工具システム。
【請求項３】
前記突出部は、前記端部の全周にわたって設けられている、
請求項２に記載の電動工具システム。
【請求項４】
前記アタッチメントは、前記アタッチメント側係合部を収容する筒状のハウジングを更に備え、
前記ハウジングは、前記所定種類の電動工具に前記アタッチメントが取付けられている状態において、前記所定方向における前記所定種類の電動工具側に位置する端部を有し、
前記突出部は、前記端部から前記所定方向に沿って前記所定種類の電動工具に向かって突出している、
請求項１に記載の電動工具システム。
【請求項５】
前記突出部は、前記端部の全周にわたって設けられている、
請求項４に記載の電動工具システム。
【請求項６】
前記所定種類の電動工具は、ドリルドライバである、
請求項１に記載の電動工具システム。
【請求項７】
所定種類の電動工具に取り付けられるアタッチメントであって、
前記所定種類の電動工具が備える工具側係合部に係合するアタッチメント側係合部と、
前記アタッチメント側係合部が前記工具側係合部に係合される場合、前記所定種類の電動工具が備える工具側接続面に接続するアタッチメント側接続面と、
突出部と、を備え、
前記所定種類の電動工具に前記アタッチメントが取付けられている状態において、前記所定種類の電動工具と前記アタッチメントとは、所定方向に並んでおり、
前記工具側接続面には、前記所定方向に突出している凸部である少なくとも１つの工具側凸部が設けられ、
前記アタッチメント側接続面には、前記アタッチメント側接続面が前記少なくとも１つの工具側凸部とかみ合うように配置され、前記所定方向に突出している凸部である少なくとも１つのアタッチメント側凸部が設けられ、
前記少なくとも１つのアタッチメント側凸部の先端と前記アタッチメント側係合部との間の前記所定方向のアタッチメント側第１寸法は、前記工具側接続面と前記工具側係合部との間の前記所定方向の工具側第１寸法と同じであり、
前記アタッチメント側接続面と前記アタッチメント側係合部との間の前記所定方向のアタッチメント側第２寸法は、前記少なくとも１つの工具側凸部の先端と前記工具側係合部との間の前記所定方向の工具側第２寸法と同じであり、
前記突出部は、
前記所定種類の電動工具に干渉しないことにより、前記アタッチメント側係合部が前記所定種類の電動工具に係合可能になる構造、かつ、
前記所定種類の電動工具とは異なる種類の電動工具に干渉することにより、前記アタッチメント側係合部が前記異なる種類の電動工具に係合不可になる構造に構成される、
アタッチメント。
【請求項８】
前記アタッチメントは、前記アタッチメント側係合部を収容する筒状のハウジングを更に備え、
前記ハウジングは、前記所定種類の電動工具に前記アタッチメントが取付けられている状態において、前記所定方向における前記所定種類の電動工具側に位置する端部を有し、
前記突出部は、前記端部から前記ハウジングの外側に向かって突出している、
請求項７に記載のアタッチメント。
【請求項９】
前記突出部は、前記端部の全周にわたって設けられている、
請求項８に記載のアタッチメント。
【請求項１０】
前記アタッチメントは、前記アタッチメント側係合部を収容する筒状のハウジングを更に備え、
前記ハウジングは、前記所定種類の電動工具に前記アタッチメントが取付けられている状態において、前記所定方向における前記所定種類の電動工具側に位置する端部を有し、
前記突出部は、前記端部から前記所定方向に沿って前記所定種類の電動工具に向かって突出している、
請求項７に記載のアタッチメント。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、一般に、電動工具システム、及びアタッチメントに関する。より詳細には、本開示は、感情を推定する電動工具システム、及びアタッチメントに関する。
続きを表示（約 3,400 文字）【背景技術】
【０００２】
特許文献１には、インパクト力発生部と、軸部と、トルク測定部と、回転角測定部と、算出部と、制御部と、を備えるインパクト回転工具が開示されている。インパクト力発生部は、駆動源の動力をパルス状のトルクに変化させてインパクト力を発生させる。軸部は、発生したインパクト力によりパルス状のトルクを先端工具に伝達する。トルク測定部は、軸部に加わるトルクである測定トルクを測定する。回転角測定部は、軸部の回転角を測定する。算出部は、測定した回転角を基に角加速度を算出し、該角加速度と測定トルクとを基に締め付けトルクを算出する。制御部は、締め付けトルクを基に駆動源を制御する。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１７／１５４６２３号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述のインパクト回転工具のような電動工具システムは、複数の種類のアタッチメントが電動工具に選択的に取り付け可能に構成されている。この場合、電動工具との組み合わせが適切でないアタッチメントが当該電動工具に取付けられてしまうことが考えられる。すなわち、電動工具とアタッチメントとの組み合わせが適切ではない状態で作業を行ってしまうことが考えられる。
【０００５】
本開示の目的とするところは、アタッチメントとの組み合わせが適切ではない状態で作業を行うことを抑制できる電動工具システム、及びアタッチメントを提供することにある。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る電動工具システムは、所定種類の電動工具と、前記所定種類の電動工具に取り付けられるアタッチメントと、を備える電動工具システムである。前記アタッチメントは、アタッチメント側係合部と、アタッチメント側接続面と、突出部と、を備える。前記アタッチメント側係合部は、前記所定種類の電動工具に係合する。前記アタッチメント側接続面は、前記アタッチメント側係合部が前記所定種類の電動工具に係合される場合、前記所定種類の電動工具に接続する。前記所定種類の電動工具は、駆動部と、出力軸と、取付部と、を備える。前記出力軸は、前記駆動部によって回転する。前記取付部は、前記出力軸の周りに設けられ、前記アタッチメントが取り付けられる。前記取付部は、工具側係合部と、工具側接続面と、を有する。前記工具側係合部は、前記アタッチメント側係合部に係合可能に構成される。前記工具側接続面は、前記工具側係合部が前記アタッチメント側係合部に係合される場合、前記アタッチメント側接続面に接続する。前記所定種類の電動工具に前記アタッチメントが取付けられている状態において、前記所定種類の電動工具と前記アタッチメントとは、所定方向に並んでいる。前記工具側接続面には、前記所定方向に突出している凸部である少なくとも１つの工具側凸部が設けられる。前記アタッチメント側接続面には、前記アタッチメント側接続面が前記少なくとも１つの工具側凸部とかみ合うように配置され、前記所定方向に突出している凸部である少なくとも１つのアタッチメント側凸部が設けられる。前記工具側接続面と前記工具側係合部との間の前記所定方向の工具側第１寸法は、前記少なくとも１つのアタッチメント側凸部の先端と前記アタッチメント側係合部との間の前記所定方向のアタッチメント側第１寸法と同じである。前記少なくとも１つの工具側凸部の先端と前記工具側係合部との間の前記所定方向の工具側第２寸法は、前記アタッチメント側接続面と前記アタッチメント側係合部との間の前記所定方向のアタッチメント側第２寸法と同じである。前記突出部は、前記所定種類の電動工具に干渉しないことにより、前記アタッチメント側係合部が前記所定種類の電動工具に係合可能になる構造、かつ、前記所定種類の電動工具とは異なる種類の電動工具に干渉することにより、前記アタッチメント側係合部が前記異なる種類の電動工具に係合不可になる構造に構成される。
【０００７】
本開示の一態様に係るアタッチメントは、所定種類の電動工具に取り付けられるアタッチメントである。本開示の一態様に係るアタッチメントは、アタッチメント側係合部と、アタッチメント側接続面と、突出部と、を備える。前記アタッチメント側係合部は、前記所定種類の電動工具が備える工具側係合部に係合する。前記アタッチメント側接続面は、前記アタッチメント側係合部が前記工具側係合部に係合される場合、前記所定種類の電動工具が備える工具側接続面に接続する。前記所定種類の電動工具に前記アタッチメントが取付けられている状態において、前記所定種類の電動工具と前記アタッチメントとは、所定方向に並んでいる。前記工具側接続面には、前記所定方向に突出している凸部である少なくとも１つの工具側凸部が設けられる。前記アタッチメント側接続面には、前記アタッチメント側接続面が前記少なくとも１つの工具側凸部とかみ合うように配置され、前記所定方向に突出している凸部である少なくとも１つのアタッチメント側凸部が設けられる。前記少なくとも１つのアタッチメント側凸部の先端と前記アタッチメント側係合部との間の前記所定方向のアタッチメント側第１寸法は、前記工具側接続面と前記工具側係合部との間の前記所定方向の工具側第１寸法と同じである。前記アタッチメント側接続面と前記アタッチメント側係合部との間の前記所定方向のアタッチメント側第２寸法は、前記少なくとも１つの工具側凸部の先端と前記工具側係合部との間の前記所定方向の工具側第２寸法と同じである。前記突出部は、前記所定種類の電動工具に干渉しないことにより、前記アタッチメント側係合部が前記所定種類の電動工具に係合可能になる構造、かつ、前記所定種類の電動工具とは異なる種類の電動工具に干渉することにより、前記アタッチメント側係合部が前記異なる種類の電動工具に係合不可になる構造に構成される。
【発明の効果】
【０００８】
本開示によれば、アタッチメントとの組み合わせが適切ではない状態で作業を行うことを抑制できるという利点がある。
【図面の簡単な説明】
【０００９】

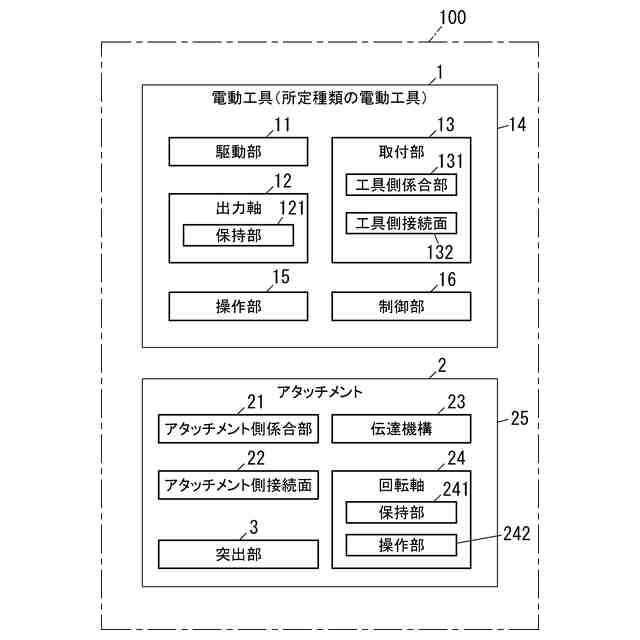

図１は、本実施形態に係る電動工具システムの概略構成を示すブロック図である。

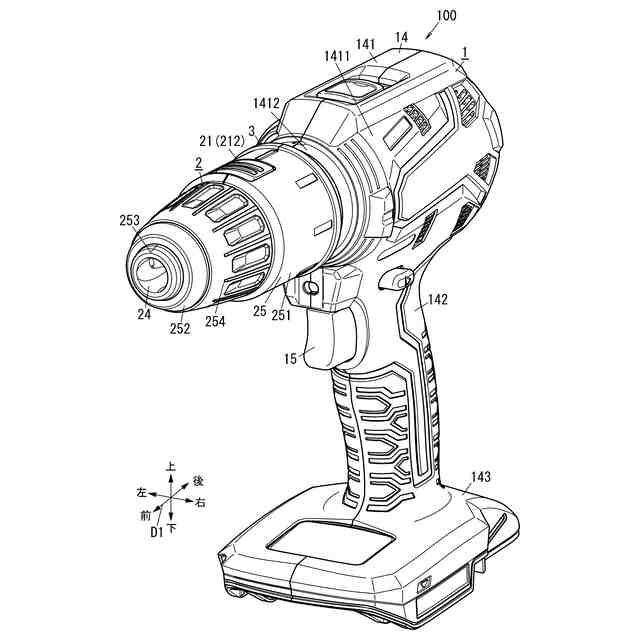

図２は、同上の電動工具システムの外観斜視図である。
図３は、同上のアタッチメントの外観斜視図である。
図４は、同上の所定種類の電動工具の要部における外観斜視図である。
図５は、同上のアタッチメントにおいて、所定種類の電動工具に近づけた場合における要部断面図である。

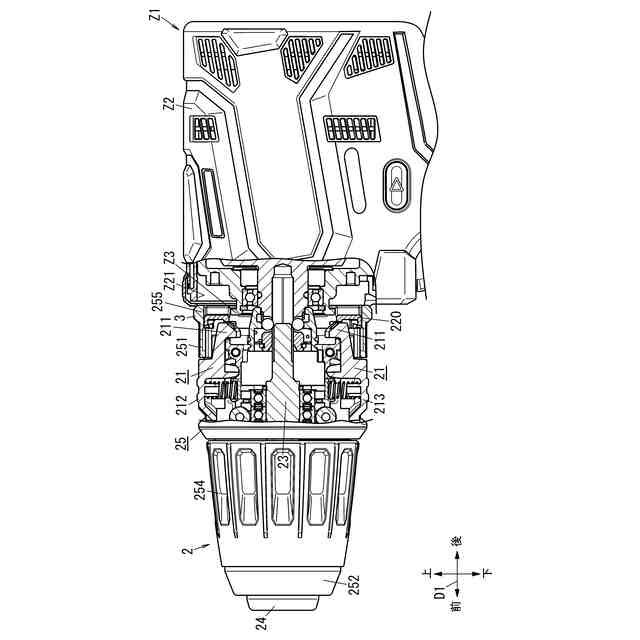

図６は、同上のアタッチメントにおいて、所定種類の電動工具とは異なる種類の電動工具に近づけた場合における要部断面図である。
図７Ａは、同上の所定種類の電動工具における工具側接続面の断面の一部を展開した概略展開図である。図７Ｂは、同上のアタッチメントにおけるアタッチメント側接続面の断面の一部を展開した概略展開図である。
図８は、同上のアタッチメントを所定種類の電動工具に近づけた場合における、所定種類の電動工具の工具側接続面及びアタッチメントのアタッチメント側接続面の断面の一部を展開した概略展開図である。

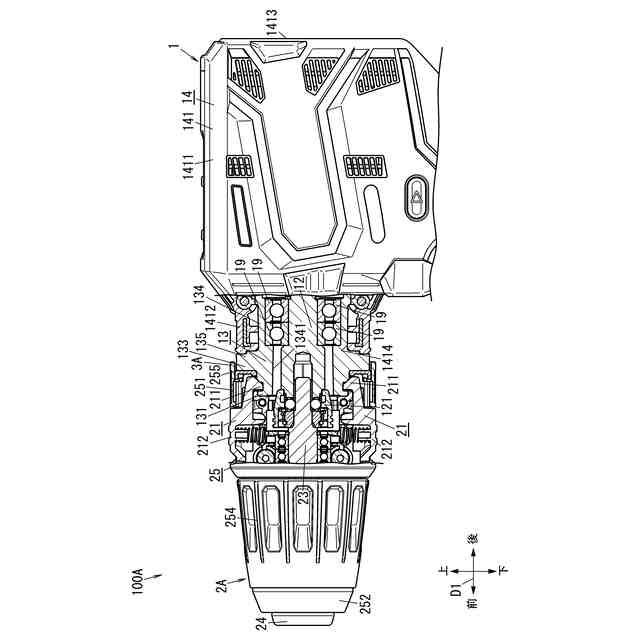

図９は、同上の第１変形例に係るアタッチメントにおいて、所定種類の電動工具に近づけた場合における要部断面図である。
図１０は、同上の第１変形例に係るアタッチメントにおいて、所定種類の電動工具とは異なる種類の電動工具に近づけた場合における要部断面図である。
【発明を実施するための形態】
【００１０】
以下に説明する実施形態及び変形例は、本開示の一例に過ぎない。本開示は、実施形態及び変形例に限定されることなく、この実施形態及び変形例以外であっても、本開示に係る技術的思想を逸脱しない範囲であれば、設計等に応じて種々の変更が可能である。下記の実施形態及び変形例において説明する各図は模式的な図であり、図中の各構成要素の大きさ及び厚さそれぞれの比が必ずしも実際の寸法比を反映しているとは限らない。
（【００１１】以降は省略されています）
