公開番号2025164296
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024068137
出願日2024-04-19
発明の名称回転ノズル
出願人春日電機株式会社
代理人弁理士法人アイリンク国際特許商標事務所
主分類B05B 3/06 20060101AFI20251023BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)
要約【課題】軸受が、ケースの内壁を摩耗させることなく、ノズルチューブのスムーズな回転を長時間維持できる回転ノズルを提供すること。

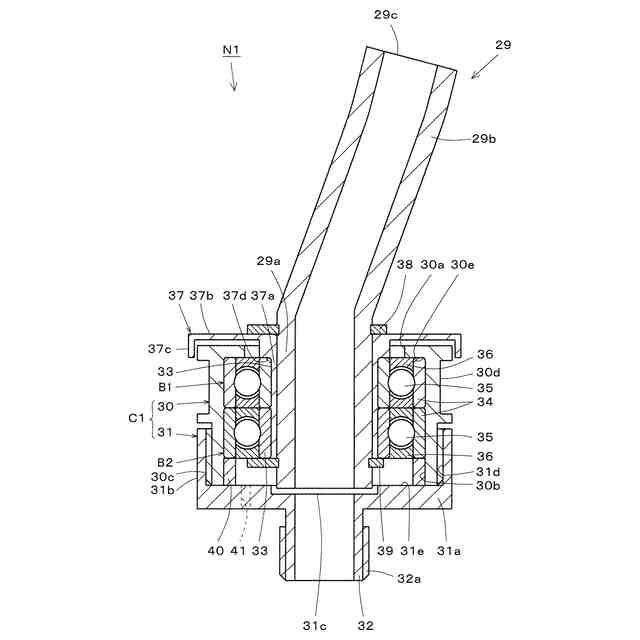

【解決手段】ケース本体30と、ケース本体30とねじ結合される底面部材31とからなる筒状のケースC1と、ケースに組み込まれ、相対回転可能な外輪34と内輪33とを備えた軸受B1,B2と、軸受B1,B2によって回転可能に支持されるとともにケースC1から外方へ突出し、流体が供給されるノズルチューブ29とを備え、ケース本体30内には、外輪34の軸方向の端面に対向して配置され外輪34と底面部材31との間に介在する押さえリング40が設けられ、底面部材31をケース本体30にねじ結合によって締め付けたとき、押さえリング40を介して外輪34に作用する軸方向の締め付け力によって、軸受B1,B2がケース本体30に固定される。
【選択図】図1
特許請求の範囲【請求項１】
筒状のケースと、
上記ケースに接続され供給される流体を上記ケースに供給する供給管と、
上記ケースに組み込まれ、相対回転可能な外輪と内輪とを備えた軸受と、
上記軸受によって回転可能に支持されるとともに上記ケースから外方へ突出し、上記ケース内から流体が供給されるノズルチューブとを備え、
上記ノズルチューブから噴射される流体の反力で当該ノズルチューブの噴射口が旋回する回転ノズルであって、
上記ケースは、上記ノズルチューブ又は上記供給管を突出させたケース本体と、当該ケース本体とねじ結合によって上記ノズルチューブ又は上記供給管が突出する側と反対側の底面を塞ぐ底面部材とからなり、
上記ケース本体内には、上記外輪の軸方向の端面に対向して配置され上記外輪と上記底面部材との間に介在する押さえリングが設けられ、
上記底面部材を上記ケース本体にねじ結合によって締め付けたとき、上記押さえリングを介して上記外輪に作用する上記軸方向の締め付け力によって、上記外輪が上記ケース本体に固定される回転ノズル。
続きを表示（約 720 文字）【請求項２】
上記ノズルチューブは、上記ケース本体内に配置される直線状の軸部と上記軸部に対して傾斜角が保たれ上記ケース本体から突出した旋回部とからなり、
上記ケース本体に設けられ、上記軸部を相対回転可能に突出させる開口部と、

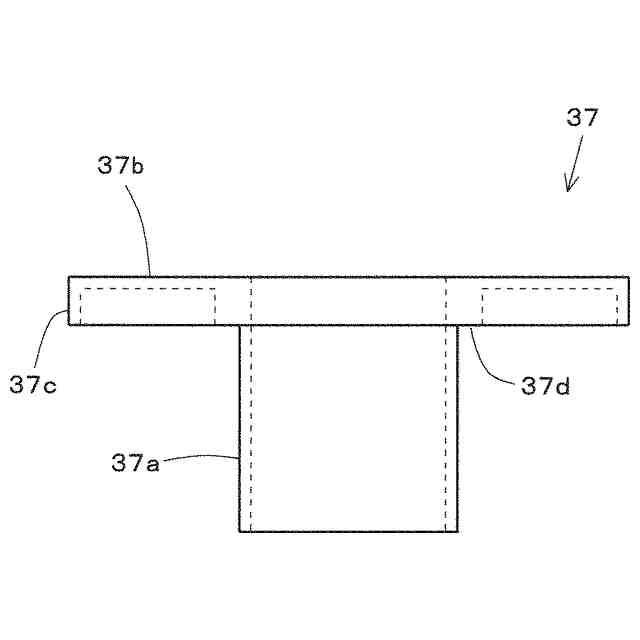

上記開口部に対応した形状を有するカバー部材とを備え、
上記カバー部材は、
上記ケース本体内で上記軸部が挿入され上記内輪を貫通して上記内輪によって回転可能に支持される筒部と、上記筒部の一端から連続して上記筒部の外径方向に伸び上記開口部を上記ケース本体の外側から覆う板状の覆い部とからなり、
上記軸部は、上記筒部に挿入された状態で上記内輪によって上記筒部と一体回転可能にされた
請求項１に記載の回転ノズル。
【請求項３】
上記ノズルチューブと、上記カバー部材とが、一体成型された請求項２に記載の回転ノズル。
【請求項４】
上記ケースは、
上記ケース本体の外周に設けられた雄ねじと、上記底面部材の内周に設けられた雌ねじとを結合することによって構成された
請求項１に記載の回転ノズル。
【請求項５】
上記押さえリングの内径は、上記軸受の外輪の内径と一致する
請求項１に記載の回転ノズル。
【請求項６】

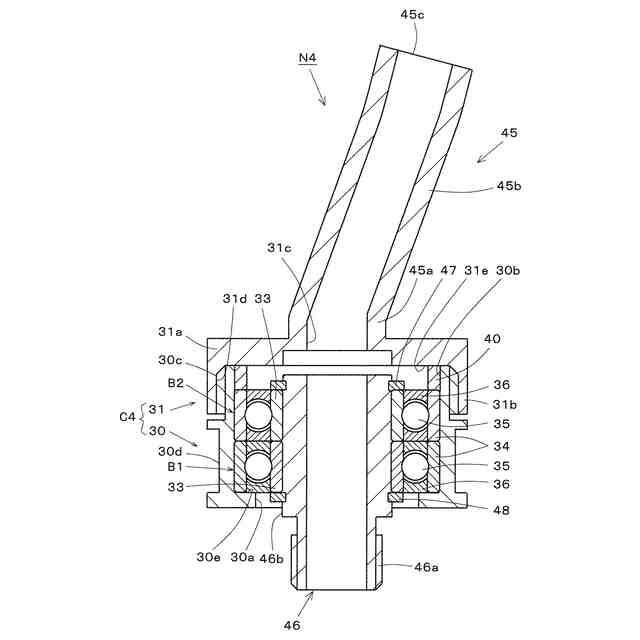

上記ノズルチューブが上記底面部材に固定されるとともに、
上記ケース本体は、上記供給管を相対回転可能に突出させる開口部を備え、
上記供給管は、上記ケース内で上記内輪に固定され、
上記ケースは、上記ノズルチューブと一体回転可能にされた請求項１に記載の回転ノズル。

発明の詳細な説明【技術分野】
【０００１】
この発明は、流体の噴射反力で回転する回転ノズルに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
高圧エアを噴射しながら回転する回転ノズルは、従来から知られている。
例えば、図７に示す除水装置には、図８に示す回転ノズルＡが用いられている。
図７の除水装置は、装置本体１の上部にネットコンベア２を設け、このネットコンベア２上に、水洗浄された除水対象物を載せて搬送するようにしている。
【０００３】
ネットコンベア２の上方には、ネットコンベア２の上面を覆ったり開放したりできるユニットカバー３を設け、このユニットカバー３内に、第１のエア噴射ユニット４を装着している。この第１のエア噴射ユニット４には、複数の回転ノズルＡが取り付けられ、この回転ノズルＡは、図示しない高圧エア源から導かれる高圧エアを噴射しながら回転し、ネットコンベア２上の除水対象物の表面に付着している水滴を吹き飛ばすようにしている。
【０００４】
また、上記ネットコンベア２の搬送路の下方には第２のエア噴射ユニット５が設けられている。第２のエア噴射ユニット５にも、図示していないが、上記第１のエア噴射ユニット４と同様に複数の回転ノズルＡが設けられている。そして、搬送される除水対象物の下方から、回転ノズルＡが回転しながら高圧エアを噴射して、除水対象物表面の水滴を吹き飛ばすようにしている。
【０００５】

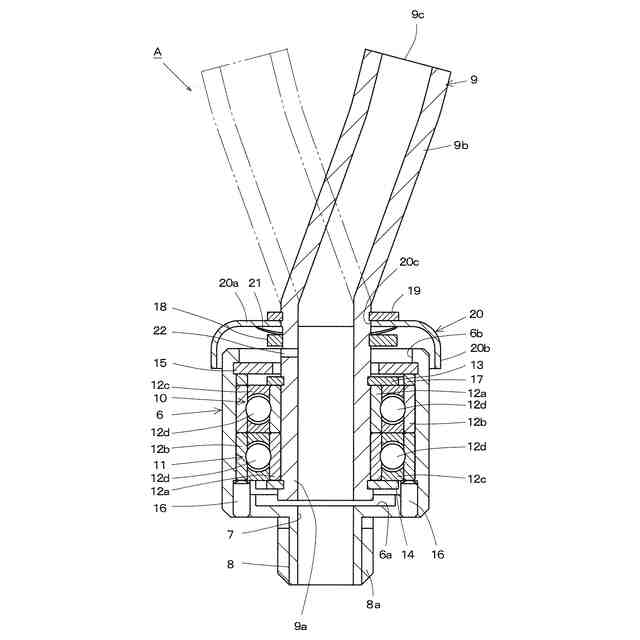

回転ノズルＡの具体的構成は、図８に示すとおりであって、ケース６を備えているが、このケース６は、一方に底部６ａを設け、その反対側を開口部６ｂとしている。そして、底部６ａには高圧エアの導入孔７が設けられ、外周に雄ねじ８ａが形成された供給管８が導入孔７と一体的に形成されている。この供給管８を、上記した除水装置や除塵装置のエア噴射ユニット４，５に取り付けて用いる。
【０００６】
また、上記ケース６には、ノズルチューブ９が組み込まれている。このノズルチューブ９は、ケース６の中心軸と一致してケース６内で支持される軸部９ａと、この軸部９ａの軸線に対して傾斜した旋回部９ｂ及び噴射口９ｃとからなる。
旋回部９ｂは、先端の噴射口９ｃから噴射する高圧エアの反力が、軸部９ａを回転させる回転力となる位置及び軸部９ａに対する傾斜角を保っている。
【０００７】
ケース６には、上記ノズルチューブ９の軸部９ａが組み込まれるが、この軸部９ａとケース６との間に、当該軸部９ａの軸方向に並ぶようにボールベアリング１０，１１が挿入されている。これらボールベアリング１０，１１は全く同じ構成なので、以下では共通の符号を用いて説明する。
ボールベアリング１０，１１は、内輪１２ａと外輪１２ｂとの間にケージ１２ｃで保持された複数のボール１２ｄが組み込まれている。このボールベアリング１０，１１は、ボール１２ｄが転動し内輪１２ａと外輪１２ｂが相対回転することで、高圧エアの噴射反力のような小さな回転力でも、ノズルチューブ９のスムーズな回転を可能にしている。
【０００８】
上記内輪１２ａ内にノズルチューブ９の軸部９ａを挿入するとともに、軸部９ａに、軸部９ａの軸方向に所定の間隔を保って一対の止め輪１３，１４を固定し、これら止め輪１３，１４間にボールベアリング１０，１１の上記内輪１２ａを保持させている。これにより、軸部９ａと上記内輪１２ａとが一体化する。
一方、ケース６の内壁であって、開口部６ｂ側には止め輪１５を固定するとともに底部６ａから止めビス１６をねじ込み、この止めビス１６と止め輪１５との間にボールベアリング１０，１１の外輪１２ｂを固定している。なお、上記軸部９ａの上記止め輪１５と外輪１２ｂとの間には、スペーサ１７を介在させている。これにより、上記外輪１２ｂとケース６とが一体化される。
【０００９】
また、上記軸部９ａであって、ケース６の開口部６ｂからみて旋回部９ｂ側には一対の止め輪１８，１９を設け、これら止め輪１８，１９間に、カバー２０を介在させるとともに、一方の止め輪１８とカバー２０との間にウェーブワッシャ２１を介在させている。このウェーブワッシャ２１の弾性力によってカバー２０が軸部９ａに固定された止め輪１９に押し付けられ、カバー２０がノズルチューブ９に固定される。
【００１０】
上記のようにしたカバー２０は、板状の覆い部２０ａとこの覆い部２０ａに連続する裾部２０ｂとからなる。覆い部２０ａは、中央に上記軸部９ａの外周と一致する内径の軸孔２０ｃが形成され、この軸孔２０ｃに軸部９ａを挿通することで、上記覆い部２０ａがケース６の開口部６ｂと対向して開口部６ｂを覆うようにしている。
（【００１１】以降は省略されています）
