公開番号2025163734
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024067216
出願日2024-04-18
発明の名称ウォーターサーバー
出願人個人
代理人個人,個人
主分類B67D 3/00 20060101AFI20251023BHJP(びん,広口びんまたは類似の容器の開封または密封;液体の取扱い)
要約【課題】十分な浄水効果を効率良く得ることができるウォーターサーバーを提供する。

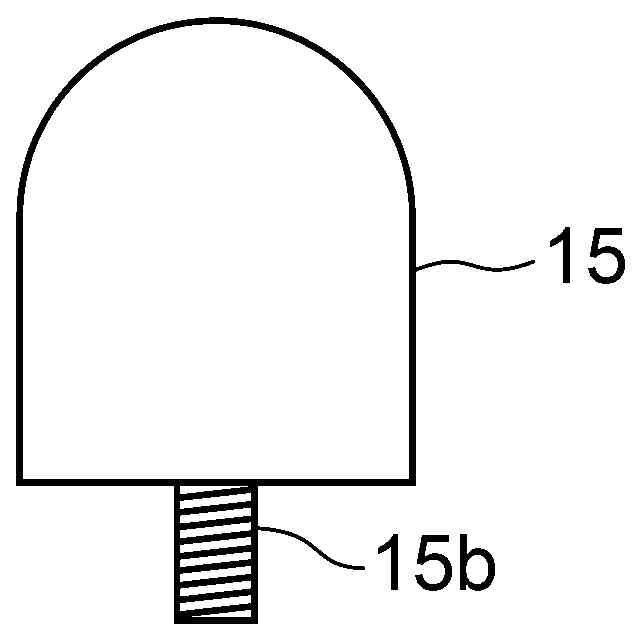

【解決手段】注水用のノズルを備えたサーバー本体と、注水用のノズルに水を供給するため、サーバー本体の上部に設けられたタンクとを備えたウォーターサーバーであって、タンクは上部タンクと下部タンクとによって形成され、上部タンク側に、セラミックを含有するセラミックフィルターを設け、下部タンク側に、活性炭を含有するカートリッジフィルターを設け、上部タンクには、ミネラル鉱石から抽出されたミネラルイオンを含有したミネラル凝集液を水に混合した混合水が充填され、上部タンク内に充填された混合水が、セラミックフィルターおよび前記カートリッジフィルターによって連続して濾過される構成となっている。

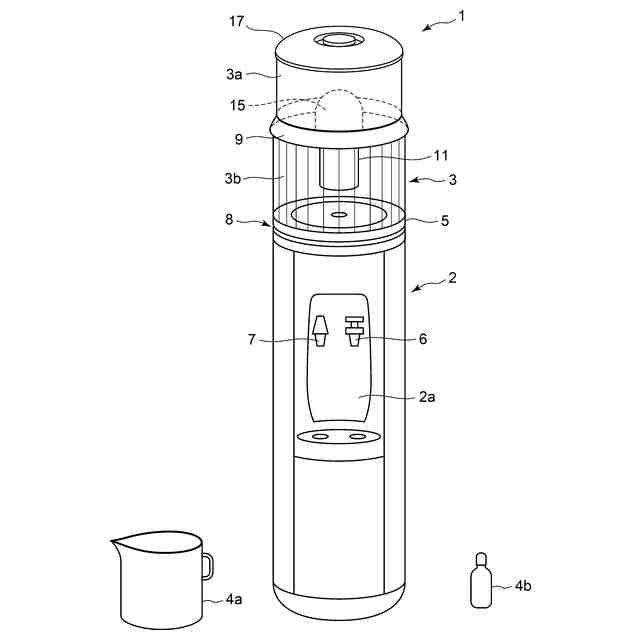

【選択図】図1
特許請求の範囲【請求項１】
注水用のノズルを備えたサーバー本体と、前記注水用のノズルに水を供給するため、前記サーバー本体の上部に設けられたタンクとを備えたウォーターサーバーであって、前記タンクは上部タンクと下部タンクとによって形成され、前記上部タンク側に、セラミックを含有するセラミックフィルターを設け、前記下部タンク側に、活性炭を含有するカートリッジフィルターを設け、前記上部タンクには、ミネラル鉱石から抽出されたミネラルイオンを含有したミネラル凝集液を水に混合した混合水が充填され、前記上部タンク内に充填された混合水が、前記セラミックフィルターおよび前記カートリッジフィルターによって連続して濾過されるウォーターサーバー。
続きを表示（約 980 文字）【請求項２】

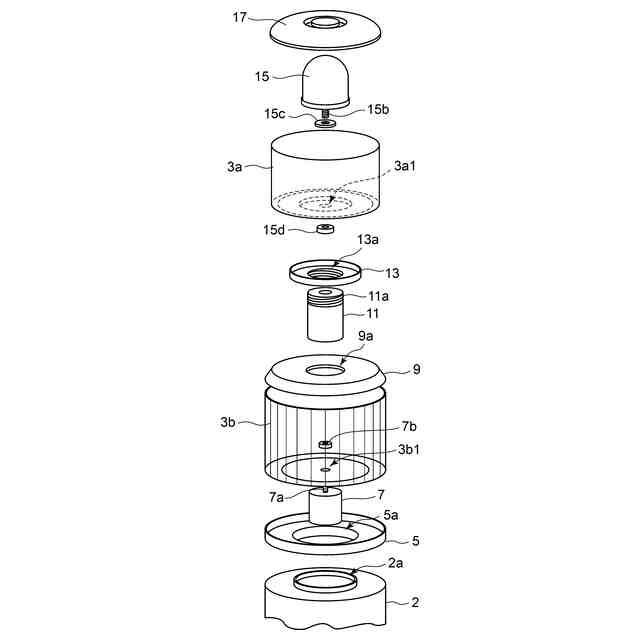

前記上部タンクと前記下部タンクとの間に連通路が設けられ、前記連通路の前記上部タンク側に前記セラミックフィルターが設けられ、前記連通路の前記下部タンク側に前記カートリッジフィルターが設けられ、前記上部タンク内の水が、前記セラミックフィルターと前記カートリッジフィルターの両フィルターにより連続して濾過されて、前記下部タンクに充填される請求項１に記載のウォーターサーバー。
【請求項３】

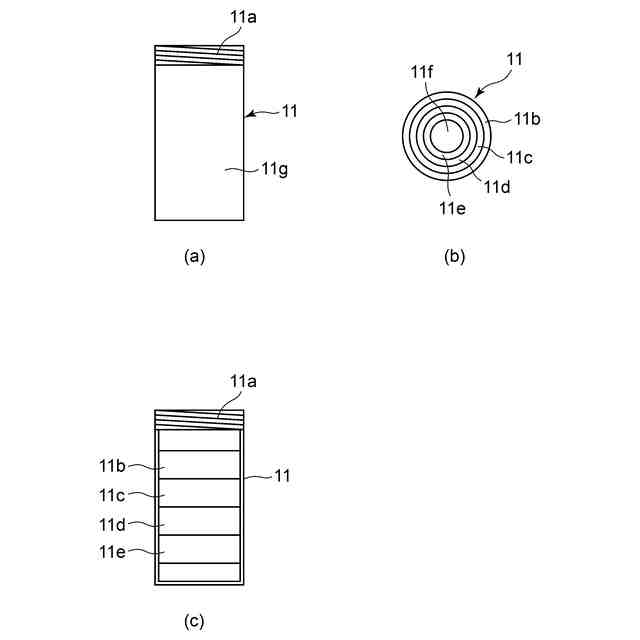

前記カートリッジフィルター内の活性炭に、直接紫外線に当たるように、前記下部タンクが、紫外線を通す透明のプラスチック容器からなると共に、前記カートリッジフィルターの外周部が、紫外線を通す透明のプラスチック容器からなる請求項１、２のいずれかに記載のウォーターサーバー。
【請求項４】
前記下部タンクを、前記サーバー本体上に設置した状態で、前記下部タンクと前記サーバー本体との間に、小さな隙間が形成される請求項２に記載のウォーターサーバー。
【請求項５】
前記ミネラル凝集液は、雲母を主体としたミネラル鉱石を酸処理することにより前記ミネラルイオンを抽出した水系凝集剤である請求項１記載のウォーターサーバー。
【請求項６】
注水用のノズルを備えたサーバー本体と、前記注水用のノズルに水を供給するため、前記サーバー本体の上部に設けられたタンクとを備えたウォーターサーバーであって、前記タンクは上部タンクと下部タンクとによって形成され、前記上部タンク側に、第１のフィルターを設け、前記下部タンク側に、前記第１のフィルターと異なる機能を有する第２のフィルターを設け、前記上部タンクには、ミネラル鉱石から抽出されたミネラルイオンを含有したミネラル凝集液を水に混合した混合水が充填され、前記上部タンク内に充填された混合水が、前記第１のフィルターおよび前記第２のフィルターによって連続して濾過されるウォーターサーバー。
【請求項７】
前記第１のフィルターが、セラミックを含有して殺菌の機能を有するセラミックフィルターからなり、前記第２のフィルターが、活性炭を含有して不純物の除去の機能するカートリッジフィルターからなる請求項６に記載のウォーターサーバー。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水道水や井戸水等にミネラルを添加して美味な飲料水として供給することが可能なウォーターサーバーに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
一般に、ウォーターサーバーは市販のミネラルウォーターが５～１０リットル程度のボトルに充填され、このボトルをサーバー本体の上部にセットすることにより飲用に使用されている。このような構造では、ボトルが空になったときに、ミネラルウォーターが充填された重たいボトルを持ち上げてサーバー本体にセットする必要があるため、過酷な労働を強いられるばかりでなく、ボトルの在庫を保管するためのスペースを広く必要とする問題を有している。また、ミネラルウォーター購入費が高騰する問題も有している。
【０００３】
このため、本出願人による先願である特許文献１には、サーバー本体の上部に、、上部タンクと下部タンクとの２段構造のタンクを設け、その上部タンク側に、活性炭を含有するセラミックからなるセラミックフィルターを設けたウォーターサーバーが開示されている。
【０００４】
このウォーターサーバーでは、水道水をタンク内に注水して、ミネラル凝集液を混合し、活性炭を含有するセラミックフィルターで浄水することにより、美味の飲料水とすることが可能となる。これによりミネラルウォーターを充填した重量且つ嵩高の大きなボトルを不要とすることができ、水道水を使用するため、安価とすることが可能となる。
【先行技術文献】
【特許文献】
【０００５】
特開２０１４－６５５０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１に記載されているウォーターサーバーでは、上部タンクと下部タンクとの２段構造のタンクの上部タンク側に、活性炭を含有するセラミックからなるセラミックフィルターを設けた構成となっているが、十分な浄水を行うことができない問題があった。
【０００７】
本発明は、このような問題点を考慮してなされたものであり、水道水等をミネラル化して飲用可能とするウォーターサーバーであって、十分な浄水効果を効率良く得ることができるウォーターサーバーを提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明のウォーターサーバーは、注水用のノズルを備えたサーバー本体と、前記注水用のノズルに水を供給するため、前記サーバー本体の上部に設けられたタンクとを備えたウォーターサーバーであって、前記タンクは上部タンクと下部タンクとによって形成され、前記上部タンク側に、セラミックを含有するセラミックフィルターを設け、前記下部タンク側に、活性炭を含有するカートリッジフィルターを設け、前記上部タンクには、ミネラル鉱石から抽出されたミネラルイオンを含有したミネラル凝集液を水に混合した混合水が充填され、前記上部タンク内に充填された混合水が、前記セラミックフィルターおよび前記カートリッジフィルターによって連続して濾過されることを特徴とする。
【０００９】
本発明のウォーターサーバーの他の特徴は、注水用のノズルを備えたサーバー本体と、前記注水用のノズルに水を供給するため、前記サーバー本体の上部に設けられたタンクとを備えたウォーターサーバーであって、前記タンクは上部タンクと下部タンクとによって形成され、前記上部タンク側に、第１のフィルターを設け、前記下部タンク側に、前記第１のフィルターと異なる機能を有する第２のフィルターを設け、前記上部タンクには、ミネラル鉱石から抽出されたミネラルイオンを含有したミネラル凝集液を水に混合した混合水が充填され、前記上部タンク内に充填された混合水が、前記第１のフィルターおよび前記第２のフィルターによって連続して濾過されることである。
【発明の効果】
【００１０】
本発明によれば、ミネラル凝集液を水に混合するだけで水をミネラル化できるため、従来のカートリッジや浄水層のように長時間を要してミネラル分を水に溶出させる必要がなく、短時間で美味な水を作成することができ、使用上便利となる。
（【００１１】以降は省略されています）
