公開番号2025130583
公報種別公開特許公報(A)
公開日2025-09-08
出願番号2024027842
出願日2024-02-27
発明の名称詰替装置および詰替方法
出願人Kyopalab合同会社
代理人個人,個人
主分類B67C 3/02 20060101AFI20250901BHJP(びん,広口びんまたは類似の容器の開封または密封;液体の取扱い)
要約【課題】大きな容器の内容物を小さい容器に詰め替える際の品質変化を防止する詰替装置等を提供すること。

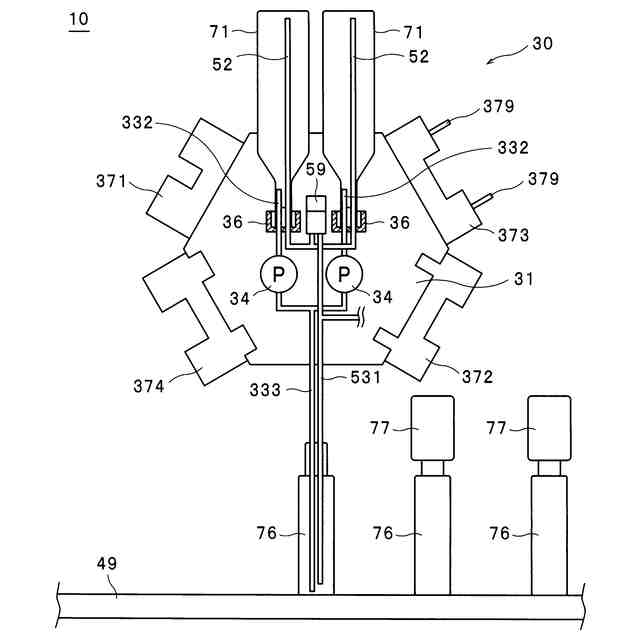

【解決手段】詰替装置10は、ボトル71の口から前記ボトル71に挿入される分注管と前記ボトル71の口から前記分注管よりも深くまで前記ボトルに挿入される気体注入管と、前記分注管の外面と、前記気体注入管の外面と、前記ボトル71の口とを液密に保持するボトル保持部36と、前記分注管と前記気体注入管と前記ボトル保持部36とを一体にして反転させる反転部とを備える。
【選択図】図12
特許請求の範囲【請求項１】
ボトルの口から前記ボトルに挿入される分注管と、
前記ボトルの口から前記分注管よりも深くまで前記ボトルに挿入される気体注入管と、
前記分注管の外面と、前記気体注入管の外面と、前記ボトルの口とを液密に保持するボトル保持部と、
前記分注管と前記気体注入管と前記ボトル保持部とを一体にして反転させる反転部とを備える
詰替装置。
続きを表示（約 1,200 文字）【請求項２】
前記分注管は、前記ボトルに挿入されない軟性部を有し、
前記軟性部に取り付けられたチューブポンプを備える
請求項１に記載の詰替装置。
【請求項３】
前記気体注入管は、前記ボトルに不活性ガスを供給する
請求項１に記載の詰替装置。
【請求項４】
前記気体注入管から前記ボトルに注入される気体を空気と、空気よりも比重の大きい不活性ガスとの間で切り替える切替部を備え、
前記切替部は、前記ボトルが口を下向きにして保持された後に前記ボトルに不活性ガスを注入し、所定の量の不活性ガスが注入された後に前記ボトルに注入する気体を空気に切り替える
請求項１に記載の詰替装置。
【請求項５】
前記分注管から液体が注入される小容器の蓋を、前記小容器に取り付ける際と同じ向きで保持する蓋保持部と、
前記蓋保持部により保持された前記蓋の内面に不活性ガスを噴射する噴射ノズルとを備え、
前記蓋保持部は、前記蓋を液体が注入された前記小容器に載置する
請求項１に記載の詰替装置。
【請求項６】
前記ボトルの蓋の種類を検知する種類検知部と、
前記ボトルからキャップシールを除去するシール除去部と、
前記蓋がコルクである場合、前記蓋を貫通させた針から前記ボトルの内部に不活性ガスを送り込むことにより前記ボトルから前記蓋を取り外すコルク除去部と、
前記蓋がスクリューキャップである場合、前記蓋を前記ボトルに対して回転させることにより前記蓋を取り外すスクリューキャップ除去部とを備え、
前記種類検知部と、前記シール除去部と、前記コルク除去部と前記スクリューキャップ除去部と、前記ボトル保持部とは、一つの回転台に取り付けられている
請求項１に記載の詰替装置。
【請求項７】
前記ボトル保持部および前記反転部を覆う筐体と、
ＨＥＰＡフィルタを通過した空気により前記筐体の内部を前記筐体の外部に比べて陽圧に保つ換気装置とを備える
請求項１から請求項６のいずれか一つに記載の詰替装置。
【請求項８】
ボトルの口に、前記ボトルに挿入される分注管、前記ボトルの口から前記分注管よりも深くまで前記ボトルに挿入される気体注入管、および、前記分注管の外面と、前記気体注入管の外面と、前記ボトルの口とを液密に保持するボトル保持部を取り付け、
前記分注管と前記気体注入管と前記ボトル保持部とを一体にして反転させ、
前記ボトルから前記分注管を介して小容器に液体を移動させるとともに、前記気体注入管を介して前記ボトルにアルゴンガスを注入し、
所定量のアルゴンガスが供給された後、前記気体注入管を介して前記ボトルに空気を注入する
詰替方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、詰替装置および詰替方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
元容器と小分け容器とを接続し、元容器の内部に空気を供給しながら元容器の内容物を小分け容器に供給する、小分けバルブ装置が提案されている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－８４７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の装置では、元容器の内容物を専用コンテナ等にいったん移すことなく小分けできる。専用コンテナ等の洗浄が不要なため、小分け作業を効率良く行なえる。
【０００５】
しかしながら特許文献１の装置では、小分け作業の途中で内容物が空気に触れてしまう。そのため、たとえばワインのように空気に触れることにより品質が変化してしまう内容物の小分けには適さない。
【０００６】
一つの側面では、大きな容器の内容物を小さい容器に詰め替える際の品質変化を防止する詰替装置等の提供を目的とする。
【課題を解決するための手段】
【０００７】
詰替装置は、ボトルの口から前記ボトルに挿入される分注管と、前記ボトルの口から前記分注管よりも深くまで前記ボトルに挿入される気体注入管と、前記分注管の外面と、前記気体注入管の外面と、前記ボトルの口とを液密に保持するボトル保持部と、前記分注管と前記気体注入管と前記ボトル保持部とを一体にして反転させる反転部とを備える。
【発明の効果】
【０００８】
一つの側面では、大きな容器の内容物を小さい容器に詰め替える際の品質変化を防止する詰替装置等を提供できる。
【図面の簡単な説明】
【０００９】
詰替装置の斜視図である。
詰替装置の構成を説明する説明図である。
ボトルハンドラーの構成を説明する説明図である。

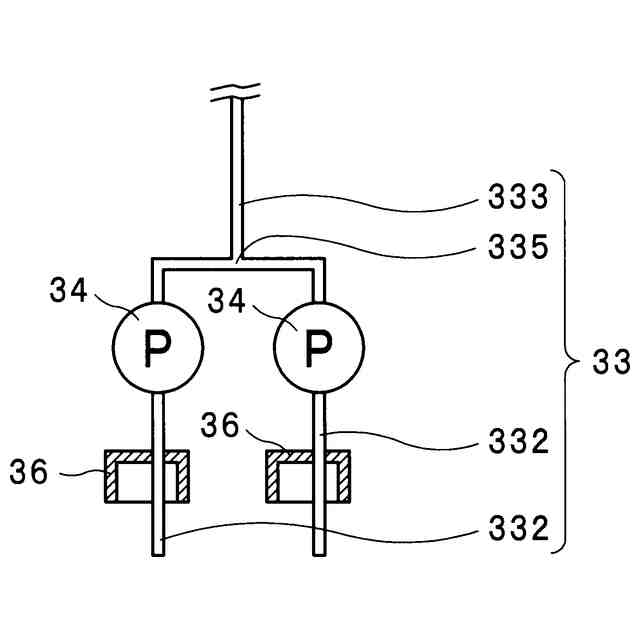

分注管の構成を説明する説明図である。

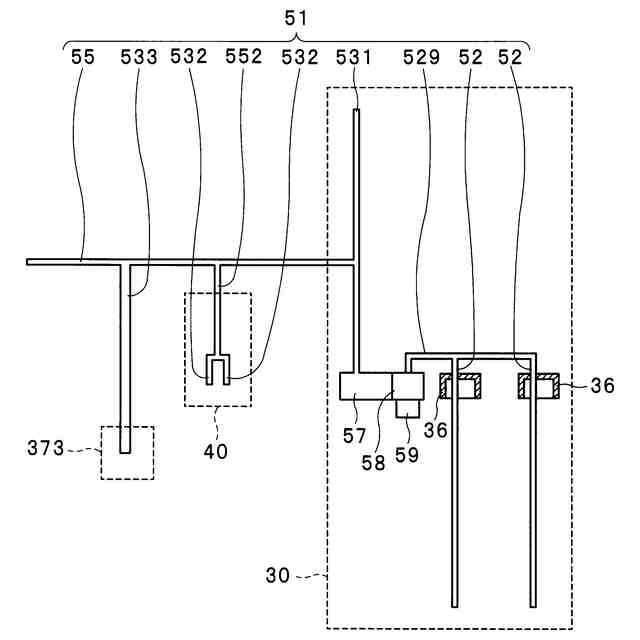

気体供給管の構成を説明する説明図である。

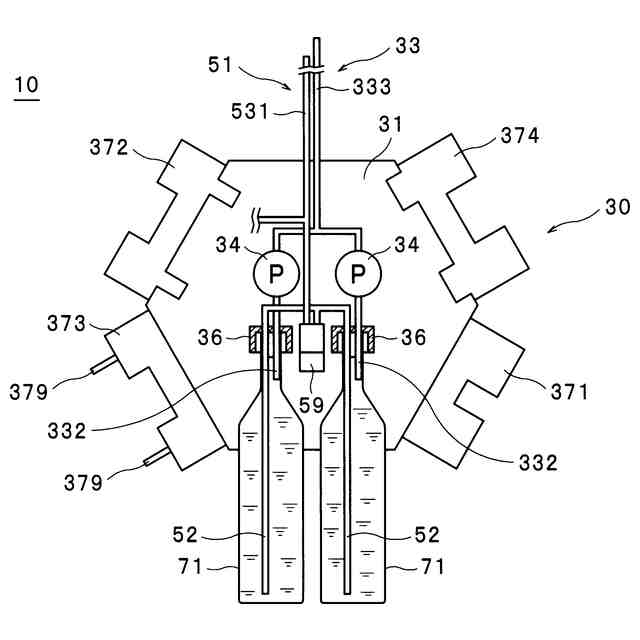

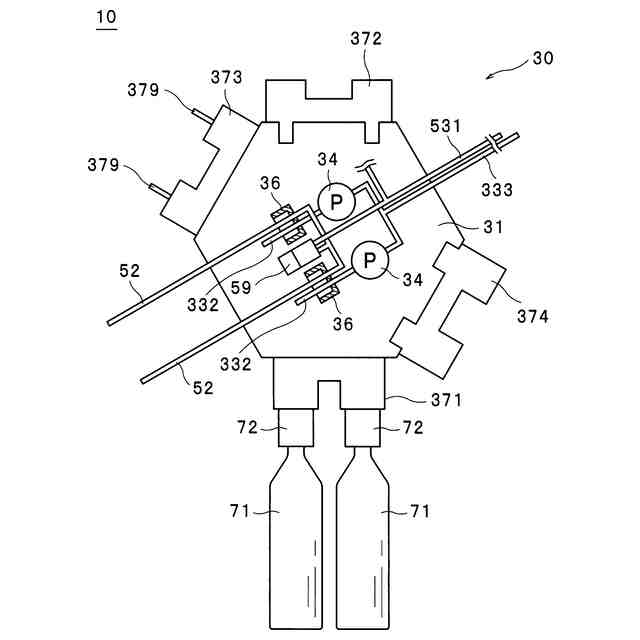

詰替手順を説明する説明図である。
詰替手順を説明する説明図である
詰替手順を説明する説明図である。
詰替手順を説明する説明図である。
図９におけるＸ部拡大図である。
図１０におけるＸＩ矢視図である。
詰替手順を説明する説明図である。
詰替手順を説明する説明図である。
図１３におけるＸＩＶ矢視図である。
詰替手順を説明する説明図である。
プログラムの処理の流れを説明するフローチャートである。
開封のサブルーチンの処理の流れを説明するフローチャートである。
分注のサブルーチンの処理の流れを説明するフローチャートである。
実施の形態２の詰替装置の構成を説明する説明図である。
【発明を実施するための形態】
【００１０】
［実施の形態１］
図１は、詰替装置１０の斜視図である。詰替装置１０は、筐体１１１で覆われた詰替室１１を備える。筐体１１１の側面に、タッチパネル２５が取り付けられている。筐体１１１の上面に、換気装置１５が配置されている。筐体１１１は、図示を省略する開閉扉を備える。
（【００１１】以降は省略されています）
