特許ウォッチ

公開番号2025161670
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024065050
出願日2024-04-13
発明の名称ペットボトルオープナー
出願人個人
代理人
主分類B67B 7/18 20060101AFI20251017BHJP(びん,広口びんまたは類似の容器の開封または密封;液体の取扱い)
要約【課題】ペットボトルのフタがあけにくいときに、フタを軽い力で開けて、適度な力で閉めることができるペットボトルオープナーを提供する。
【解決手段】円筒形のアタッチメント1に角度をつけたくさび2を設け、てこの原理を利用し調整できる伸縮可能なレバー3をもつことを特徴とする。ペットボトルのフタに取り付けるアタッチメントとそのアタッチメントに連結した伸縮可能なレバーとアタッチメントに角度をつけて取り付けられたいくつかのくさびを設ける。くさびは、一般的なタッピングねじも使うことができる。キャップを開ける時は、くさびの先端がキャップの外周部分に刺さり、大きな力でグリップできる。そのため、すべることなく安定して開けることができる。キャップを閉めるときは、くさびの側面のねじ山の部分が抵抗となり、大きな力ではすべることから適度な力で閉めることができる。本発明は、以上の構成よりなるペットボトルオープナーである。
【選択図】図2
特許請求の範囲【請求項１】
アタッチメントに角度を持つくさびを設け、アタッチメントに伸縮するレバーを設けたペットボトルオープナー

発明の詳細な説明【技術分野】
【０００１】
本発明は、ペットボトルのフタを確実に小さな力で回して開閉できる道具に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、ペットボトルのフタは、手でフタを回転させて開けられるように作られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１４２９８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
これは次のような欠点があった。従来、ペットボトルのフタは、手で開けられるような力で閉められている。しかし、その力は、一般成人の平均的な力であり、子供や老人、病人や障害者のような力が弱い人には、開けるのが難しいことがあった。また、手に汗をかいたり、手が水でぬれていたりすると、フタに凹凸の溝があるもののすべることで開けにくかった。また、閉める時も大きな力で閉めると開けにくくなる。本発明は、以上のような欠点をなくすためになされたものである。
【課題を解決するための手段】
【０００５】
ペットボトルのフタに取り付けるアタッチメントとそこにつながる伸縮するレバーとアタッチメントに角度をつけて取り付けられたくさびを設ける。本発明は、以上の構成よりなるペットボトルオープナーである。
【発明の効果】
【０００６】
伸縮できるレバーがあるため、レバーの長さを調整して、てこの原理により適度な小さな力で回転の力を加えることができる。また、アタッチメントにつけたくさびが鋭角にペットボトルのフタに刺さるため、濡れた状態でも、かみこみ固定することができる。逆に閉める時は、鈍角になっているくさびの側面の浅い凹凸にひっかけてしめるため、強い力になると浅い凹凸のためすべりやすいことから閉める時よりも弱い適度な力で締め付けることができるので、開ける時にきつくならないので開けやすくなる。
【図面の簡単な説明】
【０００７】
本発明の実施例の斜視図である。

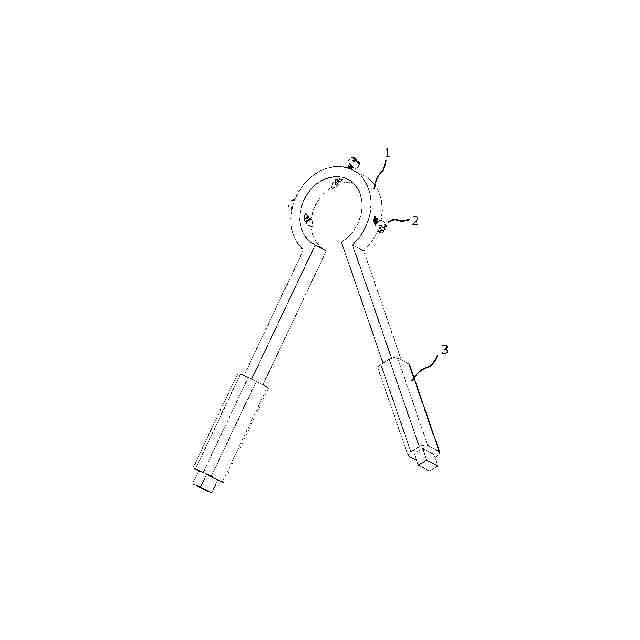

本発明の斜視図である。
本発明の分解斜視図である。
【発明を実施するための形態】
【０００８】
以下、本発明を実施するための形態について説明する。円筒形のアタッチメントの円周上に角度をつけてくさびを設置する。アタッチメントには、てこの原理を調整して利用できる伸縮する棒状のレバーがある。本発明は以上のような構造である。本発明を使用するときは、ペットボトルをもって、アタッチメントをフタに差し込んでレバーをにぎり回す。
【実施例】
【０００９】

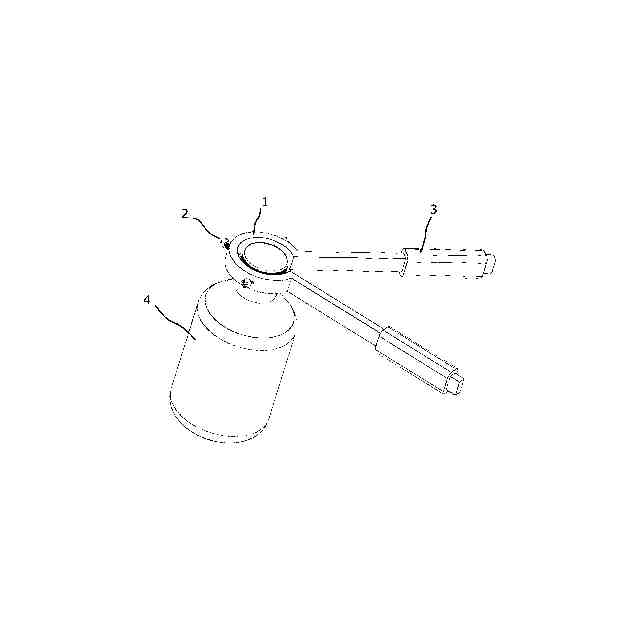

図１は、本発明の実施例の斜視図であって、ペットボトルのフタの部分にペットボトルオープナーを取り付け、片手でペットボトルをもち、もう一方の手でペットボトルオープナーのレバーを握りくさびをフタにかみこませてから、回転させることですべることなくフタを回転させて開けることができる。逆にしめるときには、くさびに角度があるため大きな力ではくさび側面の浅い凹凸によりすべることから、適度な弱い力でしめることができる。
【符号の説明】
【００１０】
１アタッチメント
２くさび
３レバー
４ペットボトル
