特許ウォッチ

公開番号2025059867
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023170222
出願日2023-09-29
発明の名称給液装置
出願人トキコシステムソリューションズ株式会社
代理人個人,個人
主分類B67D 7/32 20100101AFI20250403BHJP(びん,広口びんまたは類似の容器の開封または密封;液体の取扱い)
要約【課題】操作者の意図に依らないノズルからの液体の流出を抑制することが可能な技術を提供する。
【解決手段】本開示の一実施形態に係る給液装置1は、供給対象に液体を送るための供給経路20と、供給経路20から延びるホース22と、ホース22の先端に設けられ、レバー部30dが操作されることにより供給経路20を通じて供給される液体を供給対象に向けて吐出可能な給液ノズル30と、供給経路20を通じて給液ノズル30側に液体を送るポンプ40と、レバー部30dの操作状態を検出する操作状態検出部90と、操作状態検出部90の検出結果に基づき、ポンプの起動又は停止を行う制御部70と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
供給対象に液体を送るための供給経路と、
前記供給経路から延びるホースと、
前記ホースの先端に設けられ、レバー部が操作されることにより前記供給経路を通じて供給される液体を前記供給対象に向けて吐出可能な給液ノズルと、
前記供給経路を通じて前記給液ノズル側に液体を送るポンプと、
前記レバー部の操作状態を検出する検出部と、
前記検出部の検出結果に基づき前記レバー部が操作されているか否かを判定し、その判定結果に基づき前記ポンプの起動又は停止を行う制御部と、を備える、
給液装置。
続きを表示（約 230 文字）【請求項２】
前記供給経路、前記ポンプ、及び前記制御部が搭載される本体部を備え、
前記検出部は、
前記本体部に搭載され、信号を送受信する送受信部と、
前記給液ノズルに搭載され、前記送受信部から信号を受信すると、無線により信号を返信する返信部と、
前記レバー部が操作されていない状態において前記送受信部から送信される信号が前記返信部で受信できないように遮断する遮断部と、を含む、
請求項１に記載の給液装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、給液装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
例えば、液体供給用のノズルがノズル掛けから外されたことによりポンプが駆動し、ノズルのレバーが操作されることによりノズル内部の流路の弁が開弁し、ノズルより液体が吐出される給液装置が知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－２９２１００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、ノズル内部の弁と弁座との間への異物の混入や弁自体の作動不良によって弁が閉弁しない可能性がある。このような場合、ノズル掛けからノズルが外されたことによりポンプが駆動されてしまうと、操作者の意図に依らず、ノズルから液体が流出してしまう可能性がある。
【０００５】
そこで、上記課題に鑑み、操作者の意図に依らないノズルからの液体の流出を抑制することが可能な技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本開示の一実施形態では、
供給対象に液体を送るための供給経路と、
前記供給経路から延びるホースと、
前記ホースの先端に設けられ、レバー部が操作されることにより前記供給経路を通じて供給される液体を前記供給対象に向けて吐出可能な給液ノズルと、
前記供給経路を通じて前記給液ノズル側に液体を送るポンプと、
前記給液ノズルに設けられ、前記レバー部の操作状態を検出する検出部と、
前記検出部の検出結果に基づき前記レバー部が操作されているか否かを判定し、その判定結果に基づき前記ポンプの起動又は停止を行う制御部と、を備える、
給液装置が提供される。
【発明の効果】
【０００７】
上述の実施形態によれば、操作者の意図に依らないノズルからの液体の流出を抑制することができる。
【図面の簡単な説明】
【０００８】

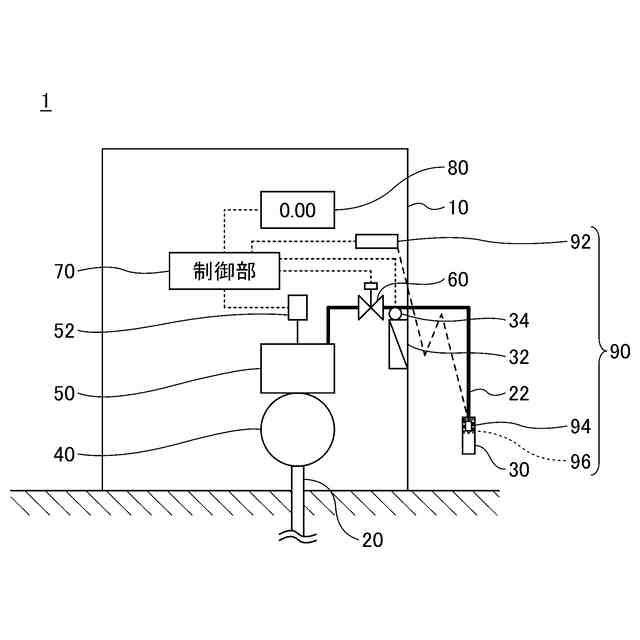

液体供給装置の一例の構成を示す図である。
給液ノズルの一例を示す図である。
制御部による処理の一例を概略的に示すフローチャートである。
【発明を実施するための形態】
【０００９】
以下、図面を参照して実施形態について説明する。
【００１０】
［給液装置の構成］
まず、図１、図２を参照して、本実施形態に係る給液装置１の構成について説明する。
（【００１１】以降は省略されています）
