公開番号2025161330
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024064431
出願日2024-04-12
発明の名称蛍光X線分析装置およびそれに用いられる電源装置
出願人株式会社島津製作所
代理人弁理士法人深見特許事務所
主分類G01N 23/223 20060101AFI20251017BHJP(測定;試験)
要約【課題】X線発生装置を備える分析装置において放電検出の精度を向上させる。

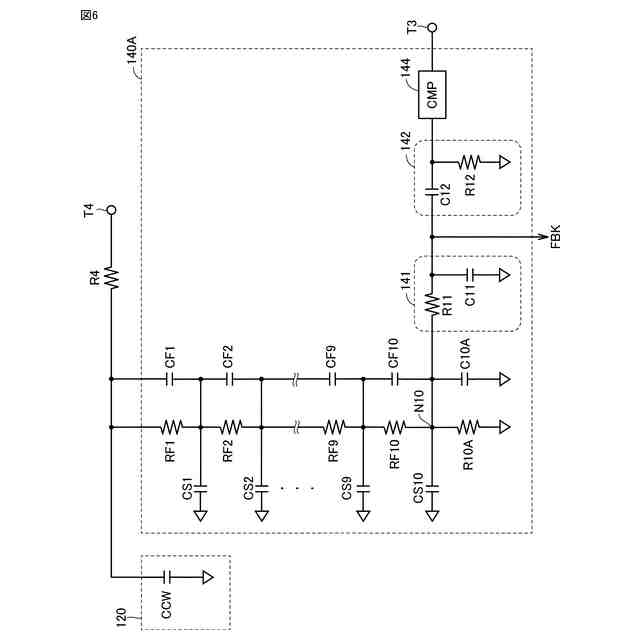

【解決手段】蛍光X線分析装置は、X線管球と、検出器と、電源装置と、制御装置とを備える。電源装置は、管電圧を生成する高圧電源部120と、高圧電源部から管電圧をターゲットに伝達する給電配線T4と、検出回路140とを含む。検出回路は、X線管球を含む高電圧回路における電圧変動を検出するように構成される。検出回路は、一方端が接地電位に接続された抵抗R10と、抵抗R10の他方端と給電配線との間に直列接続された抵抗RF1～RF10と、抵抗RF1～RF10にそれぞれ並列接続されたキャパシタCF1～CF10と、抵抗R10の他方端に接続されたハイパスフィルタ142とを含む。制御装置は、検出回路からの信号に基づいて、高電圧回路における放電の発生を検出する。
【選択図】図2
特許請求の範囲【請求項１】
フィラメントおよびターゲットを含み、試料に一次Ｘ線を照射するＸ線管球と、
前記試料から発生する二次Ｘ線を検出する検出器と、
前記ターゲットに管電圧を印加する電源装置と、
前記Ｘ線管球を含む高電圧回路における放電の発生を検出する制御装置とを備え、
前記電源装置は、
前記管電圧を生成する高圧電源部と、
前記高圧電源部から前記管電圧を前記ターゲットに伝達する給電配線と、
前記給電配線に接続され、前記高電圧回路における電圧変動を検出するように構成された検出回路とを含み、
前記検出回路は、
一方端が接地電位に接続された第１抵抗素子と、
前記第１抵抗素子の他方端と前記給電配線との間に直列接続された複数の第２抵抗素子と、
前記複数の第２抵抗素子にそれぞれ並列接続された複数のキャパシタと、
前記第１抵抗素子の他方端に接続されたハイパスフィルタとを含み、
前記制御装置は、前記検出回路からの信号に基づいて、前記高電圧回路における放電の発生を検出する、蛍光Ｘ線分析装置。
続きを表示（約 1,100 文字）【請求項２】
前記検出回路は、前記第１抵抗素子の他方端と前記制御装置とを結ぶ経路に設けられ、前記ハイパスフィルタを通過した信号を増幅する増幅器をさらに含む、請求項１に記載の蛍光Ｘ線分析装置。
【請求項３】
前記検出回路は、前記第１抵抗素子の他方端と前記制御装置とを結ぶ経路に設けられ、前記ハイパスフィルタに対して直列に接続されたローパスフィルタをさらに含み、
前記ハイパスフィルタのカットオフ周波数は、前記ローパスフィルタのカットオフ周波数よりも低い、請求項１に記載の蛍光Ｘ線分析装置。
【請求項４】
前記検出回路は、前記第１抵抗素子の他方端と前記制御装置とを結ぶ経路に設けられた前記ハイパスフィルタおよび前記ローパスフィルタを通過した信号を増幅する増幅器をさらに含む、請求項３に記載の蛍光Ｘ線分析装置。
【請求項５】
前記検出回路は、前記ハイパスフィルタを通過した信号を基準値と比較するように構成された比較器をさらに含み、
前記制御装置は、前記比較器からの出力信号に基づいて前記高電圧回路における放電の発生を検出する、請求項１～請求項４のいずれか１項に記載の蛍光Ｘ線分析装置。
【請求項６】
前記比較器は、前記ハイパスフィルタを通過した信号が前記基準値を超過した場合に出力信号を第１状態から第２状態に変化させ、
前記制御装置は、前記比較器からの出力信号が前記第２状態になった場合に、放電が発生したと判定する、請求項５に記載の蛍光Ｘ線分析装置。
【請求項７】

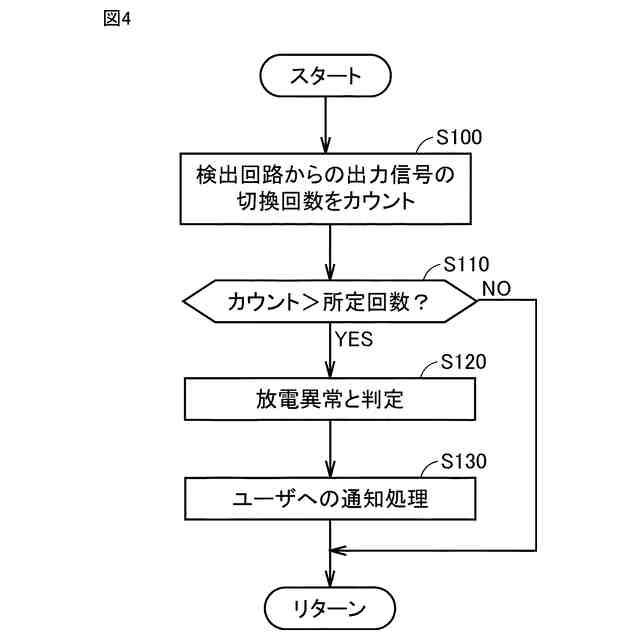

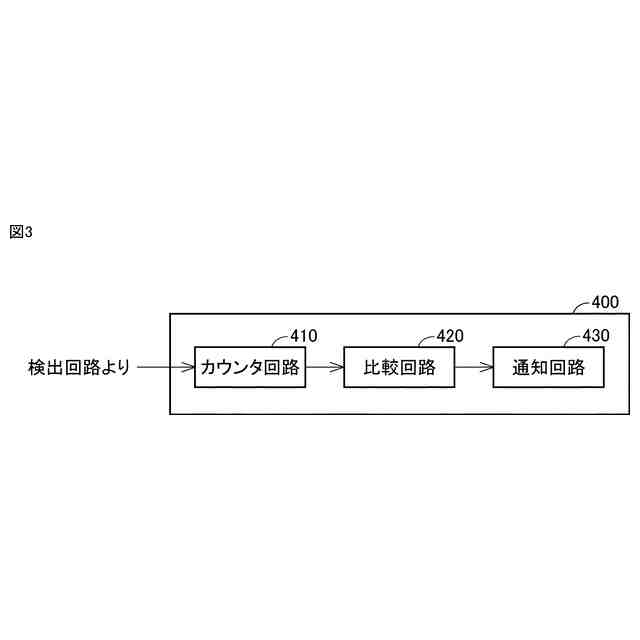

前記制御装置は、所定回数の放電が発生した場合に、ユーザに対して通知する、請求項６に記載の蛍光Ｘ線分析装置。
【請求項８】
フィラメントおよびターゲットを含むＸ線管球に管電圧を印加する電源装置であって、
前記電源装置は、
前記管電圧を生成する高圧電源部と、
前記高圧電源部から前記管電圧を前記ターゲットに伝達する給電配線と、
前記給電配線に接続され、前記Ｘ線管球を含む高電圧回路における電圧変動を検出するように構成された検出回路とを含み、
前記検出回路は、
一方端が接地電位に接続された第１抵抗素子と、
前記第１抵抗素子の他方端と前記給電配線との間に直列接続された複数の第２抵抗素子と、
前記複数の第２抵抗素子にそれぞれ並列接続された複数のキャパシタと、
前記第１抵抗素子の他方端に接続されたハイパスフィルタと、
前記ハイパスフィルタを通過した信号を基準値と比較するように構成された比較器とを含む、電源装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、蛍光Ｘ線分析装置およびそれに用いられる電源装置に関し、より特定的には、蛍光Ｘ線分析装置に用いられる電源装置における放電検出に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来より、試料に対してＸ線を照射し、試料から発生した蛍光Ｘ線を用いて試料の分析を行なう蛍光Ｘ線分析装置が知られている。このようなＸ線分析装置には、特開２０１０－２１２０７２号公報（特許文献１）に開示されるような、Ｘ線発生装置が用いられている。Ｘ線発生装置においては、カソード電極とターゲット電極とが配置されたＸ線管球に対して管電圧を印加することによってＸ線が発生する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－２１２０７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
Ｘ線発生装置においては、昇圧された高電圧がＸ線管球に印加される際に、Ｘ線管球を含む高電圧回路において意図しない放電が少なからず発生する場合がある。放電が発生すると、通常の使用範囲の電流よりも過大な電流が瞬間的に回路内に流れるため、Ｘ線管球に高電圧を印加する電源装置あるいはＸ線管球の劣化および故障の要因となり得る。
【０００５】
Ｘ線発生装置においては、このような放電による劣化および故障を予防するために、放電により生じる過電流から回路を保護するための過電流保護回路が一般的に設けられる。しかしながら、過電流保護回路に含まれる過電流検出機構によって検出できないレベルの放電が発生した場合、保護回路による保護動作がされないまま継続して装置が使用されてしまう可能性がある。そして、過電流検出機構によって検出できない放電が断続的に発生すると、電源装置あるいはＸ線管球の劣化を促進させてしまい、結果として故障につながり得る。
【０００６】
検出感度を増加させるために、過電流検出機構において過電流を検出するためのしきい値を低下させることも可能であるが、しきい値を低下しすぎると、正常な運転範囲における電流変動によって保護回路の誤動作が生じる場合がある。また、過電流保護回路の応答速度を上げることも考えられるが、応答速度を上げると、負荷変動あるいはノイズの影響で保護回路が誤動作するリスクが増加し得る。
【０００７】
過電流の発生を検出するための別の手段として、放電時における高圧の出力電圧の低下を検出することにより、間接的に過電流を検出することも考えられる。この場合、電圧低下の検出には、抵抗とキャパシタで構成される微分回路が一般的に用いられる。しかしながら、この場合、当該微分回路を高電圧ラインに接続することが必要となるが、微分回路に用いられるキャパシタとして高耐圧のキャパシタが必要となる。そのため、キャパシタ自体の部品コストが増大するとともに、実装費および絶縁用のモールド材のコストも増大し得る。また、キャパシタの追加によって、電源装置の装置サイズも大きくなる。
【０００８】
本開示は、このような課題を解決するためになされたものであって、その目的は、Ｘ線発生装置を備える分析装置において、コストの増大を抑制しつつ、放電検出の精度を向上させることである。
【課題を解決するための手段】
【０００９】
本開示の第１局面に係る蛍光Ｘ線分析装置は、Ｘ線管球と、検出器と、電源装置と、制御装置とを備える。Ｘ線管球は、フィラメントおよびターゲットを含み、試料に一次Ｘ線を照射する。検出器は、試料から発生する二次Ｘ線を検出する。電源装置は、ターゲットに管電圧を印加する。制御装置は、Ｘ線管球を含む高電圧回路における放電の発生を検出する。電源装置は、管電圧を生成する高圧電源部と、高圧電源部から管電圧をターゲットに伝達する給電配線と、給電配線に接続された検出回路とを含む。検出回路は、Ｘ線管球における電圧変動を検出するように構成される。検出回路は、一方端が接地電位に接続された第１抵抗素子と、第１抵抗素子の他方端と給電配線との間に直列接続された複数の第２抵抗素子と、複数の第２抵抗素子にそれぞれ並列接続された複数のキャパシタと、第１抵抗素子の他方端に接続されたハイパスフィルタとを含む。制御装置は、検出回路からの信号に基づいて、高電圧回路における放電の発生を検出する。
【００１０】
本開示の第２局面に係る電源装置は、フィラメントおよびターゲットを含むＸ線管球に管電圧を印加する。電源装置は、管電圧を生成する高圧電源部と、高圧電源部から管電圧をターゲットに伝達する給電配線と、給電配線に接続された検出回路とを含む。検出回路は、Ｘ線管球を含む高電圧回路における電圧変動を検出するように構成される。検出回路は、一方端が接地電位に接続された第１抵抗素子と、第１抵抗素子の他方端と給電配線との間に直列接続された複数の第２抵抗素子と、複数の第２抵抗素子にそれぞれ並列接続された複数のキャパシタと、第１抵抗素子の他方端に接続されたハイパスフィルタと、ハイパスフィルタを通過した信号を基準値と比較するように構成された比較器とを含む。
【発明の効果】
（【００１１】以降は省略されています）
