公開番号2025161011
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024063833
出願日2024-04-11
発明の名称金属と熱硬化性炭素繊維強化プラスチックとの接合体及び接合方法
出願人株式会社大北製作所
代理人弁理士法人あいち国際特許事務所
主分類C25D 13/06 20060101AFI20251017BHJP(電気分解または電気泳動方法;そのための装置)
要約【課題】接合部の接合強度、耐熱性及び耐薬品性に優れ、機械的強度の高い金属と炭素繊維強化プラスチックとの接合体を提供する。
【解決手段】金属と熱硬化性炭素繊維強化プラスチックとの接合体100であって、金属からなる第1部材10と、熱硬化性炭素繊維強化プラスチックからなる第2部材20と、第1部材10の表面に形成された電着塗料被膜からなる接着層30とを備え、第1部材10と第2部材20とが接着層30を介して互いに接合される。
【選択図】図2
特許請求の範囲【請求項１】
金属からなる第１部材と、
熱硬化性炭素繊維強化プラスチックからなる第２部材と、
前記第１部材の表面に形成された電着塗装被膜からなる接着層とを備え、
前記第１部材と前記第２部材とが、前記接着層を介して、互いに接合されてなる、金属と熱硬化性炭素繊維強化プラスチックとの接合体。
続きを表示（約 1,400 文字）【請求項２】
前記接着層における前記電着塗装被膜は、電解活性型エポキシ樹脂からなる、請求項１に記載の金属と熱硬化性炭素繊維強化プラスチックとの接合体。
【請求項３】
前記熱硬化性炭素繊維強化プラスチックは、炭素繊維と電解活性型エポキシ樹脂とからなる、請求項２に記載の金属と熱硬化性炭素繊維強化プラスチックとの接合体。
【請求項４】
前記電解活性型エポキシ樹脂は、ノボラックフェノール型ポリエポキシ樹脂である、請求項２又は３に記載の金属と熱硬化性炭素繊維強化プラスチックとの接合体。
【請求項５】
金属と熱硬化性炭素繊維強化プラスチックとの接合体の製造方法であって、

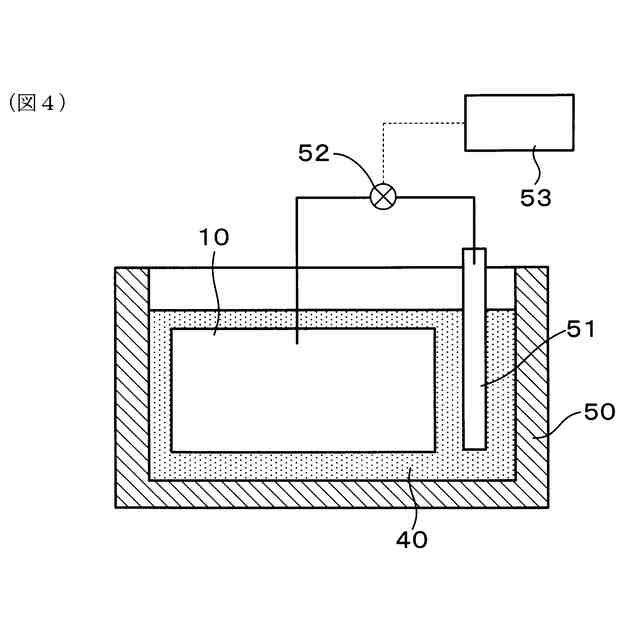

電解活性型エポキシ樹脂が水に分散されてなるカチオン電着塗料に、金属からなる第１部材を浸漬させた状態で、前記第１部材を陰極として電圧を印加して前記第１部材の表面に前記電解活性型エポキシ樹脂を析出させ、前記カチオン電着塗料が電着塗装された前記第１部材を、１８０℃以下の温度で加熱して水分を除去することで、前記第１部材の表面に電着塗装からなる接着層を形成する接着層形成工程と、
熱硬化性炭素繊維強化プラスチック形成用プリプレグと前記接着層とが接触するように前記第１部材に前記熱硬化性炭素繊維強化プラスチック形成用プリプレグを重ね合わせる重ね合わせ工程と、
互いに重ね合わされた前記第１部材と前記熱硬化性炭素繊維強化プラスチック形成用プリプレグとを、１８０℃以上の温度で加熱して前記電解活性型エポキシ樹脂を硬化させる硬化工程と、
を含む金属と熱硬化性炭素繊維強化プラスチックとの接合体の製造方法。
【請求項６】

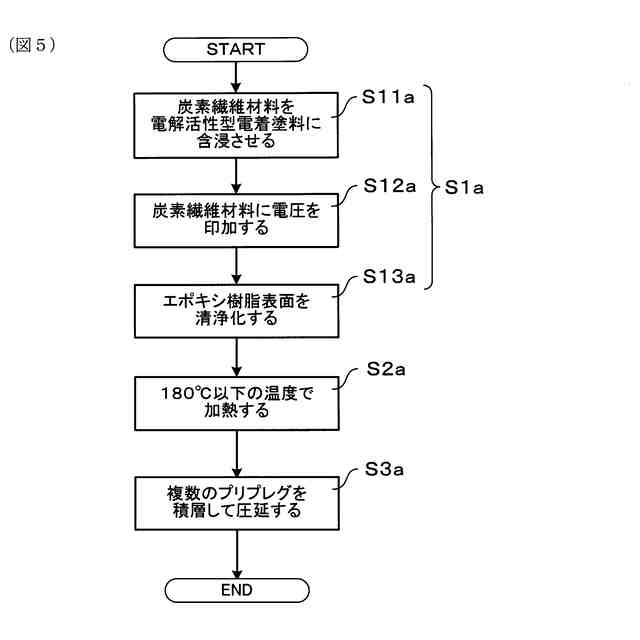

前記熱硬化性炭素繊維強化プラスチック形成用プリプレグは、電解活性型エポキシ樹脂が水に分散されてなるカチオン電着塗料に、炭素繊維を組み合わせてなる炭素繊維材料を浸漬させた状態で、前記炭素繊維材料を陰極として電圧を印加して前記炭素繊維の表面に前記電解活性型エポキシ樹脂を析出させるプリプレグ電着工程と、
前記カチオン電着塗料が電着塗装された前記炭素繊維材料を、１８０℃以下の温度で加熱して水分を除去するプリプレグ加熱脱水工程と、を含むプリプレグの製造方法により製造される、請求項５に記載の金属と熱硬化性炭素繊維強化プラスチックとの接合体の製造方法。
【請求項７】
前記接着層形成工程における加熱温度は、１００℃以上１８０℃以下である、請求項５又は６に記載の金属と熱硬化性炭素繊維強化プラスチックとの接合体の製造方法。
【請求項８】
前記重ね合わせ工程において、１８０℃以下の温度で加熱しながら、前記第１部材に前記熱硬化性炭素繊維強化プラスチック形成用プリプレグを重ね合わせる、請求項５又は６に記載の金属と熱硬化性炭素繊維強化プラスチックとの接合体の製造方法。
【請求項９】
前記重ね合わせ工程における加熱温度は、１００℃以上１８０℃以下である、請求項８に記載の金属と熱硬化性炭素繊維強化プラスチックとの接合体の製造方法。
【請求項１０】
前記硬化工程における加熱温度は、１８０℃以上３００℃以下である、請求項５又は６に記載の金属と熱硬化性炭素繊維強化プラスチックとの接合体の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、金属と熱硬化性炭素繊維強化プラスチックとの接合体及び接合方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
母材のプラスチックに強化材として炭素繊維を用いた炭素繊維強化プラスチック（ＣＦＲＰ）は、比重が鉄の１／４程度と非常に軽い材料ながら強度や剛性は鉄並みに高いため、航空機や自動車などの輸送機器の構造部材のほか、様々な製品への適用がすすんでいる。近年、脱炭素化の要請から自動車のＥＶ化を代表に様々な工業製品の部品・部材に軽量化が求められ、各種工業製品の部品、部材に軽量化と構造的強度の両立をめざしてＣＦＲＰと金属材料とのマルチマテリアル化のニーズが高まっている。
【０００３】
ＣＦＲＰは、母材のプラスチックに熱可塑性樹脂を用いた炭素繊維強化プラスチック（熱可塑性ＣＦＲＰ）と、母材のプラスチックに熱硬化性の樹脂を用いた炭素繊維強化プラスチック（熱硬化性ＣＦＲＰ）の二種類に分けられる。このうち、熱可塑性ＣＦＲＰは、加熱すると柔らくなり、冷却すると固くなるという性質を有するため、成型加工の自由度が高く、接着剤による接着も比較的容易であることから、ＣＦＲＰと金属材料との複合化・マルチマテリアル化には、もっぱら熱可塑性ＣＦＲＰの利用が検討されている。そして、熱可塑性ＣＦＲＰと金属材料との接合には、接合部近傍をホットプレス、レーザー、摩擦などで加熱して熱可塑性ＣＦＲＰを溶融させて熱的に融着させることが行われている。
【先行技術文献】
【特許文献】
【０００４】
特許第７１６２９２５号公報
特開平１０－１９５３４９号公報
【非特許文献】
【０００５】
斉藤孝夫著：色材，７２（３），１５６（１９９９）
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、近年、金属とＣＦＲＰのマルチマテリアル材料にも、さらなる耐熱性や剛性など高い機械的特性の要求が高まり、熱可塑性ＣＦＲＰに使用される熱可塑性プラスチックも、ＰＰＳやＰＥＡＫなど結晶化度の高いスーパーエンジニアリングプラスチックスが想定されるようになると、上述のような熱的な融着による接合は、極めて難しくなっている。
【０００７】
一方、熱硬化性ＣＦＲＰは、予め熱硬化性樹脂を含む塗工材を炭素繊維に含侵させたプリプレグを用いるプリプレグ材は硬化反応性に富んでいるため、加工作業への可使時間（ポットライフ）が短く、プリプレグは保存の際に冷蔵・冷凍が必要になる。そのため、プリプレグの取り扱いが難しく、作業性が悪い。これらの要因から、熱可塑性ＣＦＲＰに替えて熱硬化性ＣＦＲＰを用いて、金属材料とのマルチマテリアル化することについては、これまで十分な検討がなされていない。
【０００８】
例えば、特許文献1には、熱硬化性の電着塗料と炭素繊維材料が有する導電性とを利用して、プリプレグを経ないで、熱硬化性の電着塗料を直接塗布・硬化させ、熱硬化性CFRPを作成する構成が開示されていて、熱硬化性ＣＦＲＰと金属材料との接合についても開示されている。しかし、金属と熱硬化性ＣＦＲＰとの間に接着層を形成しない本方法では、十分で、かつ信頼性のある接着性を得ることは難しく、マルチマテリアル化技術としては利用できない。なお、その他の熱硬化性の電着塗料として、例えば、非特許文献１及び特許文献２に電解活性型電着塗料が開示されている。
【０００９】
本発明は、かかる背景に鑑みてなされたものであり、接合部の接合強度、耐熱性及び耐薬品性に優れ、機械的強度の高い金属と炭素繊維強化プラスチックとの接合体を提供しようとするものである。
【課題を解決するための手段】
【００１０】
本発明の一態様は、
金属からなる第１部材と、
熱硬化性炭素繊維強化プラスチックからなる第２部材と、
前記第１部材の表面に形成された電着塗装被膜からなる接着層とを備え、
前記第１部材と前記第２部材とが、前記接着層を介して、互いに接合されてなる、金属と熱硬化性炭素繊維強化プラスチックとの接合体にある。
（【００１１】以降は省略されています）
