公開番号2025160722
公報種別公開特許公報(A)
公開日2025-10-23
出願番号2024063478
出願日2024-04-10
発明の名称コネクタ組立体
出願人日本航空電子工業株式会社
代理人個人
主分類H01R 13/621 20060101AFI20251016BHJP(基本的電気素子)
要約【課題】第1コネクタと第2コネクタを容易に嵌合しながらも、第1コンタクトと第2コンタクトの接触信頼性を向上させることができるコネクタ組立体を提供する。

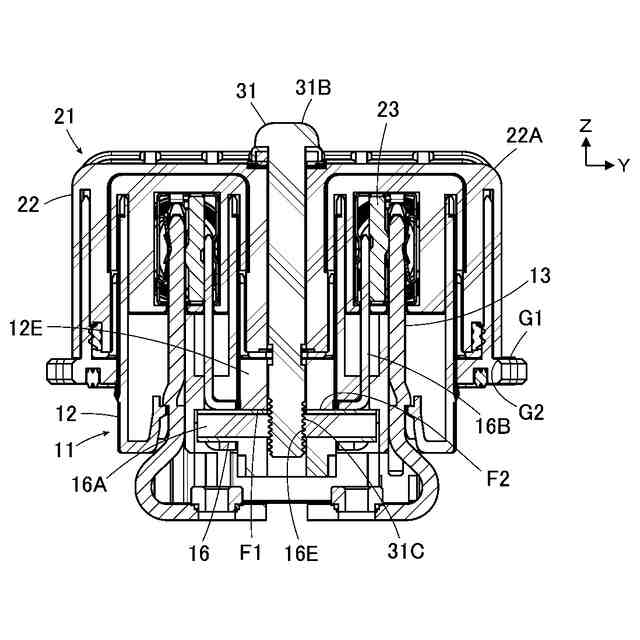

【解決手段】第2インシュレータ22が第1インシュレータ12の嵌合方向に接触する接触位置に位置すると、第2コンタクト23は、第1コンタクト13に対して所定の間隔を隔てた状態で第1コンタクト13に対して直交方向に対向し、ネジ部材31を回転すると、雄ネジ部31Cが雌ネジ部16Eにねじ込まれてスライダ16が嵌合方向にスライドし、スライダ本体部16Aにより第1インシュレータ12が第2インシュレータ22に押し付けられて第1コネクタ11および第2コネクタ21が互いに嵌合し、且つ、押し込み部16Bにより第1コンタクト13および第2コンタクト23が互いに直交方向に押し付けられて電気的に接続される。
【選択図】図19
特許請求の範囲【請求項１】
嵌合方向に沿って第１コネクタに第２コネクタが嵌合するコネクタ組立体であって、

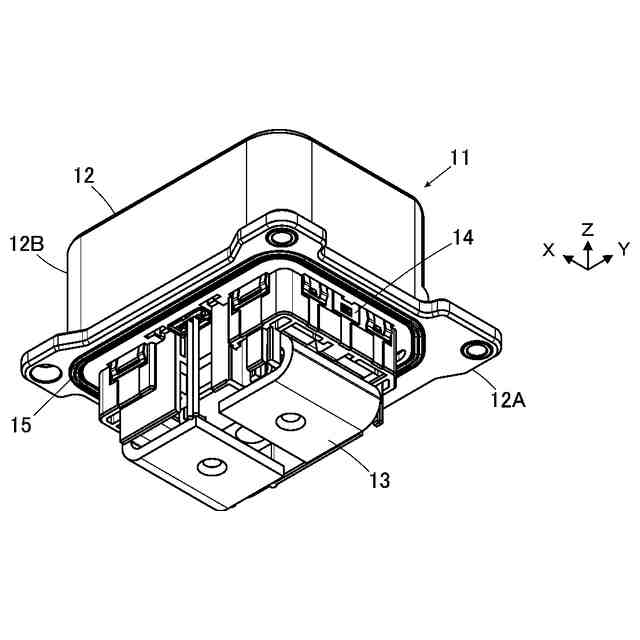

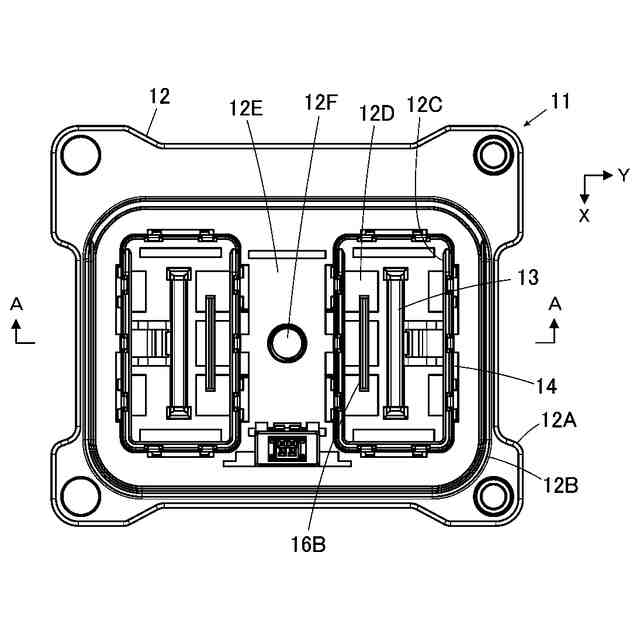

前記第１コネクタは、第１インシュレータと、前記第１インシュレータに保持された第１コンタクトと、前記嵌合方向に沿ってスライド可能に前記第１インシュレータに保持され且つ雌ネジ部を有するスライダを含み、
前記第２コネクタは、第２インシュレータと、前記第２インシュレータに保持された第２コンタクトと、前記第２インシュレータを前記嵌合方向に貫通した状態で回転可能に前記第２インシュレータに保持され且つ前記雌ネジ部にねじ込み可能な雄ネジ部を有するネジ部材を含み、

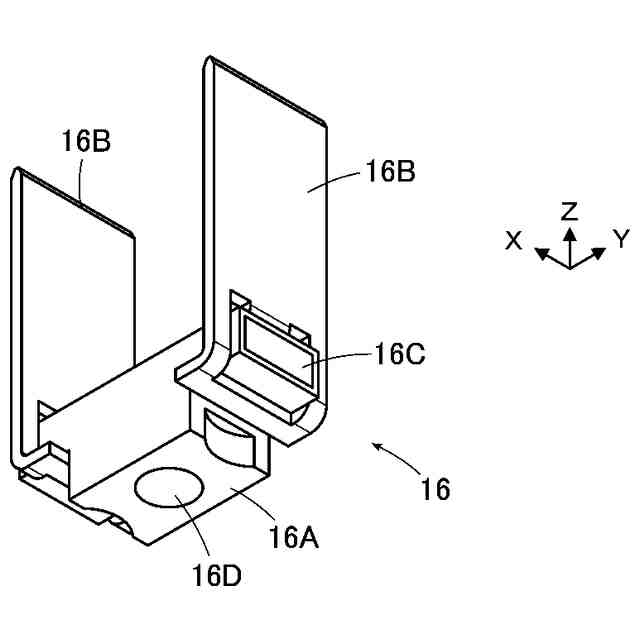

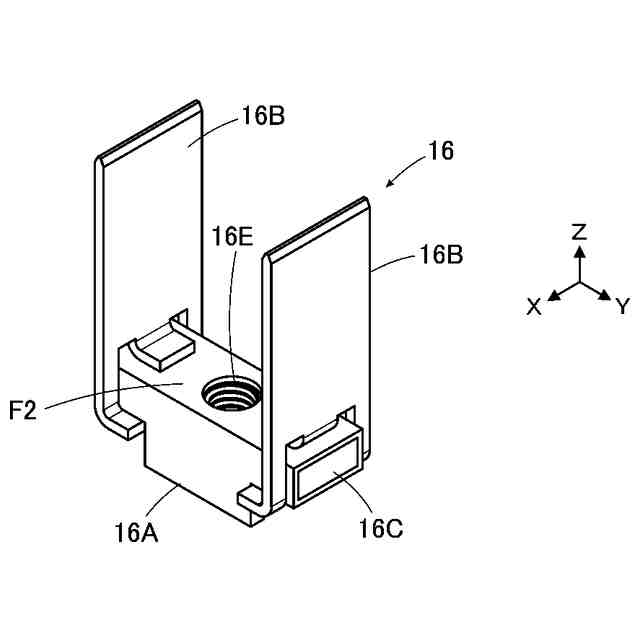

前記スライダは、前記嵌合方向に対して直交する直交方向に延び且つ前記雌ネジ部が形成されたスライダ本体部と、前記スライダ本体部から前記嵌合方向に沿って延びる押し込み部を有し、
前記第２インシュレータが前記第１インシュレータの前記嵌合方向に接触する接触位置に位置すると、前記第２コンタクトは、前記第１コンタクトに対して所定の間隔を隔てた状態で前記第１コンタクトに対して前記直交方向に対向し、
前記第１インシュレータに対して前記第２インシュレータを前記接触位置に位置させた状態で前記ネジ部材を回転すると、前記雄ネジ部が前記雌ネジ部にねじ込まれて前記スライダが前記嵌合方向にスライドし、前記スライダ本体部により前記第１インシュレータが前記第２インシュレータに押し付けられて前記第１コネクタおよび前記第２コネクタが互いに嵌合し、且つ、前記押し込み部により前記第１コンタクトおよび前記第２コンタクトが互いに前記直交方向に押し付けられて電気的に接続されるコネクタ組立体。
続きを表示（約 2,200 文字）【請求項２】
前記第１インシュレータは、前記直交方向に沿って延び且つ前記第２インシュレータの方向を向いた第１対向面を有し、
前記第２インシュレータは、前記直交方向に沿って延び且つ前記第１対向面に対向する第２対向面を有し、
前記接触位置において、前記第１対向面と前記第２対向面は互いに接触する請求項１に記載のコネクタ組立体。
【請求項３】
前記第１インシュレータは、前記嵌合方向に沿ってスライド可能に前記スライダ本体部を収容する凹状のスライダ収容部と、前記直交方向に沿って延び且つ前記スライダ収容部に面して前記スライダ本体部に対向する締結力受け面を有し、
前記スライダ本体部は、前記直交方向に沿って延び且つ前記締結力受け面に対向する締結力付与面を有し、
前記ネジ部材の回転に伴って前記嵌合方向にスライドする前記スライダ本体部の前記締結力付与面が前記第１インシュレータの前記締結力受け面に接触して前記締結力受け面を前記嵌合方向に押し付けることにより、前記第１対向面が前記第２対向面に対して押し付けられ、前記第１インシュレータが前記嵌合方向に沿って前記第２インシュレータに締結される請求項２に記載のコネクタ組立体。
【請求項４】
前記第２インシュレータは、前記嵌合方向に沿って前記第２インシュレータを貫通するネジ部材貫通孔を有し、
前記第１インシュレータは、前記嵌合方向に沿って前記第１インシュレータを貫通し且つ前記スライダ収容部内に連通する連絡孔を有し、
前記ネジ部材は、前記ネジ部材貫通孔および前記連絡孔に通された状態で、前記雄ネジ部が前記スライダの前記雌ネジ部にねじ込まれる請求項３に記載のコネクタ組立体。
【請求項５】
前記ネジ部材は、前記嵌合方向に沿って延び且つ少なくとも先端に前記雄ネジ部が形成されているネジ本体部と、前記ネジ本体部の基端に連結され且つ前記ネジ本体部の径よりも大きい径を有するネジ頭部を含み、
前記ネジ頭部が前記第２インシュレータから前記第１インシュレータとは反対方向に露出し且つ前記ネジ本体部が前記ネジ部材貫通孔および前記連絡孔に通される請求項４に記載のコネクタ組立体。
【請求項６】
前記第２コネクタは、前記第２インシュレータにより保持されるフレーム部材を有し、
前記フレーム部材は、それぞれ前記嵌合方向に延び且つ互いに前記直交方向に対向する一対の内壁面と、前記一対の内壁面のうち一方の内壁面上に配置され且つ前記直交方向に弾性変形可能なバネ部と、前記一対の内壁面のうち他方の内壁面上に配置され且つ前記直交方向に突出する突起を有し、
前記第２コンタクトは、前記バネ部と前記突起との間に配置される第２接触部を有し、
前記第１コンタクトは、前記第１インシュレータに対して前記第２インシュレータを前記接触位置に位置させた場合に前記バネ部と前記突起との間に位置し且つ前記第２接触部に対して前記直交方向に対向する第１接触部を有し、
前記ネジ部材の回転に伴って前記嵌合方向にスライドする前記スライダの前記押し込み部が前記バネ部と前記突起との間に位置すると、前記バネ部は弾性的に圧縮され、前記バネ部の弾性力により前記第１接触部および前記第２接触部が互いに前記直交方向に押し付けられて接触する請求項１～５のいずれか一項に記載のコネクタ組立体。
【請求項７】
前記第１コンタクトは、前記第１インシュレータに対して前記第２インシュレータを前記接触位置に位置させた場合に前記バネ部と前記第２コンタクトの間に位置し、
前記ネジ部材の回転に伴って前記押し込み部は前記第２コンタクトと前記突起の間に挿入される請求項６に記載のコネクタ組立体。
【請求項８】
前記バネ部に前記直交方向の力が作用しない状態において、前記直交方向における前記第２接触部と前記バネ部の間の間隔Ｓ１および前記第２コンタクトと前記突起の間の間隔Ｓ２の和は、前記直交方向における前記第１コンタクトの厚さＤ１および前記押し込み部の厚さＤ２の和よりも小さい請求項７に記載のコネクタ組立体。
【請求項９】
前記第２インシュレータは、凹状のフレーム部材収容部を有し、
前記フレーム部材は、前記直交方向に移動可能に前記フレーム部材収容部内に収容され、
前記ネジ部材の回転に伴って前記嵌合方向にスライドする前記スライダの前記押し込み部が前記バネ部と前記突起との間に位置すると、前記押し込み部により前記フレーム部材は、前記バネ部を弾性的に圧縮しながら前記フレーム部材収容部内を前記直交方向に移動する請求項６に記載のコネクタ組立体。
【請求項１０】
前記第２コネクタは、前記ネジ部材を挟んで前記直交方向における前記ネジ部材の両側に配置された一対の前記第２コンタクトを有し、
前記第１コネクタは、前記一対の前記第２コンタクトに対応する一対の前記第１コンタクトを有し、
前記スライダは、前記一対の前記第１コンタクトおよび前記一対の前記第２コンタクトに対応する一対の前記押し込み部を有する請求項１～５のいずれか一項に記載のコネクタ組立体。

発明の詳細な説明【技術分野】
【０００１】
この発明は、コネクタ組立体に係り、特に、第１コネクタと第２コネクタが嵌合方向に沿って互いに嵌合するコネクタ組立体に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来から、第１コネクタを第２コネクタに対してボルト締めすることにより、ボルトの締結力を利用して第１コネクタおよび第２コネクタを互いに嵌合させる、いわゆる、ボルトアシストタイプのコネクタ組立体が知られている。
【０００３】
例えば、特許文献１には、図２１に示されるように、第１コネクタ１と、電線Ｌの端部に接続され且つ嵌合方向Ｄに沿って第１コネクタ１に嵌合される第２コネクタ２を備えたコネクタ組立体が開示されている。第１コネクタ１は、第１ハウジング３と、第１ハウジング３に保持された第１コンタクト４を有し、第２コネクタ２は、第２ハウジング５と、第２ハウジング５内に保持された図示しない第２コンタクトと、第２ハウジング５を嵌合方向Ｄに貫通する締結ボルト６を有している。
【０００４】
第１コネクタ１に対して第２コネクタ２を嵌合方向Ｄに押し付け、第２コネクタ２の締結ボルト６を回転すると、締結ボルト６が第１コネクタ１の第１ハウジング３内に埋め込まれている図示しないナットにねじ込まれ、図２２に示されるように、第２ハウジング５が第１ハウジング３に締結されて、第１コネクタ１および第２コネクタ２は嵌合状態となる。これにより、第１コネクタ１の柱状の第１コンタクト４と第２コネクタ２の筒状の第２コンタクト７が互いに接触し、電気的に接続される。
【先行技術文献】
【特許文献】
【０００５】
特開２０２４－８６４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、第２コネクタ２の締結ボルト６を回転して第１コネクタ１のナットにねじ込むことにより第２コネクタ２を第１コネクタ１に嵌合させる際に、柱状の第１コンタクト４が嵌合方向Ｄに沿って筒状の第２コンタクト７内に圧入されることとなる。このため、第１コネクタ１と第２コネクタ２の嵌合動作に伴って第１コンタクト４および第２コンタクト７が摩耗するおそれがある。第１コンタクト４および第２コンタクト７の摩耗が進行すると、第１コンタクト４および第２コンタクト７の表面に施されているメッキが削れ、電気的接続の信頼性が低下してしまう。
【０００７】
特に、電線Ｌを通して大電流が流されるコネクタ組立体においては、第１コンタクト４および第２コンタクト７の大型化、電線Ｌの大径化に伴って、第１コンタクト４および第２コンタクト７の相互間の接触力も増大するため、これらのコンタクトの摩耗を無視することができなくなる。
【０００８】
この発明は、このような従来の問題点を解消するためになされたもので、第１コネクタと第２コネクタを容易に嵌合しながらも、第１コンタクトと第２コンタクトの電気的接続の信頼性を向上させることができるコネクタ組立体を提供することを目的とする。
【課題を解決するための手段】
【０００９】
この発明に係るコネクタ組立体は、
嵌合方向に沿って第１コネクタに第２コネクタが嵌合するコネクタ組立体であって、
第１コネクタは、第１インシュレータと、第１インシュレータに保持された第１コンタクトと、嵌合方向に沿ってスライド可能に第１インシュレータに保持され且つ雌ネジ部を有するスライダを含み、
第２コネクタは、第２インシュレータと、第２インシュレータに保持された第２コンタクトと、第２インシュレータを嵌合方向に貫通した状態で回転可能に第２インシュレータに保持され且つ雌ネジ部にねじ込み可能な雄ネジ部を有するネジ部材を含み、
スライダは、嵌合方向に対して直交する直交方向に延び且つ雌ネジ部が形成されたスライダ本体部と、スライダ本体部から嵌合方向に沿って延びる押し込み部を有し、
第２インシュレータが第１インシュレータの嵌合方向に接触する接触位置に位置すると、第２コンタクトは、第１コンタクトに対して所定の間隔を隔てた状態で第１コンタクトに対して直交方向に対向し、
第１インシュレータに対して第２インシュレータを接触位置に位置させた状態でネジ部材を回転すると、雄ネジ部が雌ネジ部にねじ込まれてスライダが嵌合方向にスライドし、スライダ本体部により第１インシュレータが第２インシュレータに押し付けられて第１コネクタおよび第２コネクタが互いに嵌合し、且つ、押し込み部により第１コンタクトおよび第２コンタクトが互いに直交方向に押し付けられて電気的に接続されるものである。
【００１０】
第１インシュレータは、直交方向に沿って延び且つ第２インシュレータの方向を向いた第１対向面を有し、
第２インシュレータは、直交方向に沿って延び且つ第１対向面に対向する第２対向面を有し、
接触位置において、第１対向面と第２対向面は互いに接触することが好ましい。
（【００１１】以降は省略されています）
