公開番号2025160500
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2025133371,2024094403
出願日2025-08-08,2021-05-14
発明の名称面圧解析装置、方法、プログラム及び記録媒体
出願人富士フイルム株式会社
代理人個人,個人,個人,個人,個人
主分類G01L 5/00 20060101AFI20251015BHJP(測定;試験)
要約【課題】測定対象物の検査面に印加された面圧を自動評価し、測定対象物の合否判定等を行う検査者を支援することができる面圧解析装置、方法及びプログラムを提供する。
【解決手段】面圧解析装置として機能するサーバの画像取得部210Aは、ユーザ端末から検査画像10を取得する。検査画像10は、測定対象物の検査面に配置され、検査面に印加された圧力の強弱に応じた濃度分布で発色した圧力測定シートの撮影画像である。変換部222は、検査画像10の濃度値を2次元状に分布する第1圧力値に変換する。評価情報生成処理部224は、第1圧力値とメモリ240から読み出した限定見本とを比較し、両者の一致度を示す情報(評価情報)を一次判定結果として生成する。一次判定結果は、出力部210Bからユーザ端末に出力(送信)され、ユーザ端末のディスプレイに表示される。

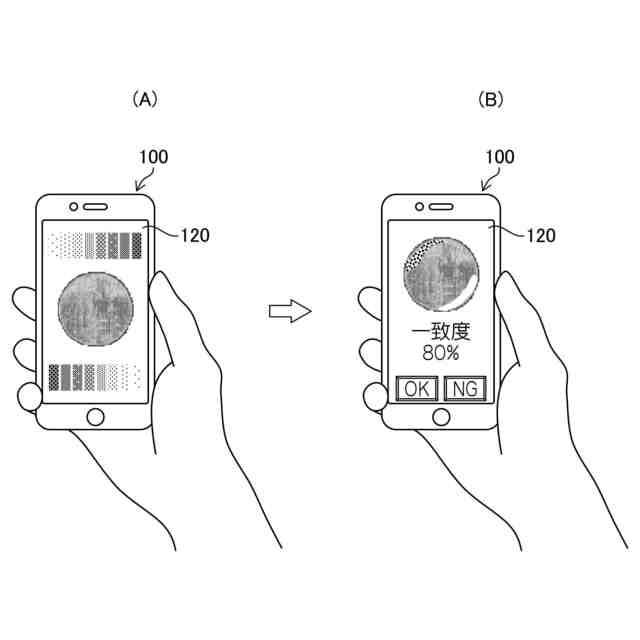

【選択図】図9
特許請求の範囲【請求項１】
プロセッサを備えた面圧解析装置であって、
前記プロセッサは、
物品である測定対象物の検査面に印加された２次元状に分布する第１圧力値を取得し、
前記測定対象物に関する基準情報であって、前記第１圧力値を評価するための基準情報を取得し、
前記第１圧力値と前記基準情報とに基づいて、前記第１圧力値に対する評価情報を生成する、
面圧解析装置。
続きを表示（約 1,200 文字）【請求項２】

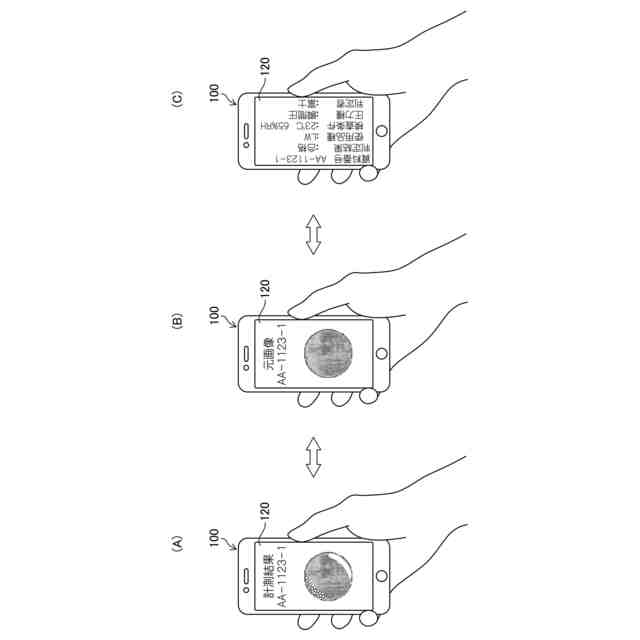

前記プロセッサは、前記評価情報を表示させるための処理を行う、
請求項１に記載の面圧解析装置。
【請求項３】
前記プロセッサは、前記測定対象物を識別するための情報を含む付帯情報を生成する、
請求項１又は２に記載の面圧解析装置。
【請求項４】
前記プロセッサは、前記付帯情報を表示させるための処理を行う、
請求項３に記載の面圧解析装置。
【請求項５】
前記評価情報は、ユーザによる前記測定対象物の合否判定の参考に使用される情報である、
請求項１から４のいずれか１項に記載の面圧解析装置。
【請求項６】
前記基準情報は、前記測定対象物の複数の判定箇所を示す領域又は位置を示す判定箇所情報、及び前記判定箇所情報に対応して予め設定された圧力範囲値を示す許容範囲値であり、
前記プロセッサは、前記判定箇所情報に基づいて前記判定箇所における前記第１圧力値を特定し、特定した前記第１圧力値と前記許容範囲値とに基づいて前記評価情報を生成する、
請求項１から５のいずれか１項に記載の面圧解析装置。
【請求項７】
前記基準情報は、前記測定対象物の複数の判定箇所を示す領域又は位置を示す判定箇所情報であり、
前記プロセッサは、前記判定箇所情報に基づいて複数の前記判定箇所における複数の前記第１圧力値を特定し、特定した複数の前記第１圧力値の間の一致度を示す情報を前記評価情報として生成する、
請求項１から５のいずれか１項に記載の面圧解析装置。
【請求項８】
前記プロセッサによる前記第１圧力値の取得は、

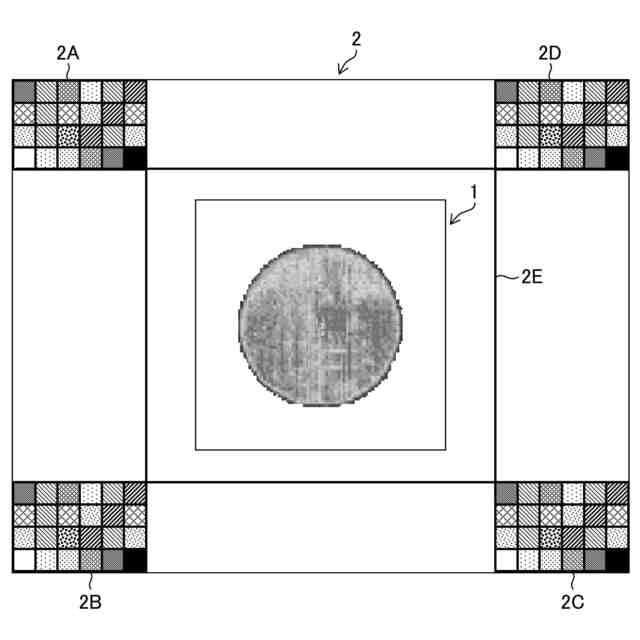

前記測定対象物の検査面に配置される圧力測定シートであって、前記検査面に印加された面圧に応じた濃度分布で発色した前記圧力測定シートを撮影したカメラ、又は前記圧力測定シートを走査したスキャナから検査画像を取得し、
取得した前記検査画像を２次元状に分布する前記第１圧力値に変換することにより行う、
請求項１から７のいずれか１項に記載の面圧解析装置。
【請求項９】
前記プロセッサによる前記第１圧力値の取得は、
前記測定対象物の検査面に配置される圧力センサシートを含み、前記圧力センサシートから出力される前記検査面に印加される面圧に応じた電気信号に基づいて２次元状に分布する前記第１圧力値を出力する面圧分布測定器から取得する、
請求項１から７のいずれか１項に記載の面圧解析装置。
【請求項１０】
前記プロセッサは、前記検査面に印加される面圧に応じた電気信号に基づいて、前記電気信号に応じた濃度分布を有する検査画像を生成する、
請求項９に記載の面圧解析装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は面圧解析装置、方法、プログラム及び記録媒体に係り、特に測定対象物の検査面に印加された２次元状に分布する面圧を解析し、評価する技術に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、測定対象物の検査面に印加された２次元状に分布する面圧を確認するために、発色剤を包含するマイクロカプセル層を有する圧力測定シートを使用する方法が知られている。このような圧力測定フイルムとしては、例えば富士フイルム株式会社より提供される「プレスケール」（商品名）がある。
【０００３】
測定対象物の検査面に配置される圧力測定シートは、検査面に印加された面圧に応じた濃度分布で発色する。検査者は、発色済みの圧力測定シートを目視で確認することで、測定対象物の検査面に印加された面圧の合否を判定する。
【０００４】
また、特許文献１には、測定対象物の点接触又は線接触する部分に加わる最大圧力を圧力測定シートにより測定する場合に、その圧力測定シートにより測定可能な圧力範囲よりも大きい最大圧力を測定することが可能な圧力測定方法が提案されている。
【０００５】
この圧力測定方法は、測定対象物の検査面と圧力測定シートとの間に弾性シートを挟み、測定対象物の点接触又は線接触する部分に加わる圧力を分散させる。その後、発色済みの圧力測定シートをスキャナで読み取り、読み取った画像（検査画像）を、点接触又は線接触する部分を横断する線上で切り出し、切出した画像をその濃淡に応じた圧力値に変換する。そして、変換した圧力値の圧力分布を用いて、測定対象物の点接触又は線接触する部分に本来印加される最大圧力を演算により推定している。
【先行技術文献】
【特許文献】
【０００６】
特開２０００－３２１１５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ところで、圧力測定シートに加わる圧力の強弱に応じた発色のグラデーションを検査者が目視で確認し、測定対象物の検査面に印加された面圧の合否（即ち、測定対象物の合否）等を判定する場合、検査者の目視評価のため、検査者により判定結果がばらつくという問題があり、検査者に依存しない判定結果の平準化が望まれる。
【０００８】
また、特許文献１には、発色済みの圧力測定シートをスキャナで読み取り、読み取った画像を解析する記載があるが、特許文献１に記載の圧力測定方法は、圧力測定シートの測定可能な圧力範囲よりも大きい最大圧力を測定する方法であり、測定対象物の検査面に印加された面圧を自動評価するものではない。
【０００９】
本発明はこのような事情に鑑みてなされたもので、測定対象物の検査面に印加された面圧を自動評価し、測定対象物の合否判定等を行う検査者を支援することができる面圧解析装置、方法及びプログラムを提供することを目的とする。
【課題を解決するための手段】
【００１０】
上記目的を達成するために第１態様に係る発明は、プロセッサと、測定対象物に対応する基準情報を記憶するメモリと、を備えた面圧解析装置であって、プロセッサは、測定対象物の検査面に印加された２次元状に分布する第１圧力値を取得する処理と、取得した第１圧力値とメモリに記憶された基準情報とに基づいて、測定対象物の検査面に印加される面圧に対する評価情報を生成する処理と、生成した評価情報をディスプレイに出力する処理と、を備える。
（【００１１】以降は省略されています）
