公開番号2025170486
公報種別公開特許公報(A)
公開日2025-11-19
出願番号2024075086
出願日2024-05-07
発明の名称内視鏡システム
出願人富士フイルム株式会社
代理人弁理士法人航栄事務所
主分類A61B 1/00 20060101AFI20251112BHJP(医学または獣医学;衛生学)
要約【課題】内視鏡の撮像画像の品質を向上させることのできるシステム及び光源装置を提供すること。
【解決手段】内視鏡装置100は、観察対象の撮像を行う撮像装置を有する内視鏡1と、観察対象に光を出射する光源装置5と、観察対象から撮像素子16へ出射された光を処理する光学フィルタ17と、を備える。光源装置5は、紫色光を生成する第1光源51と、第1青色光を生成する第2光源52と、緑色光を生成する第3光源53と、赤色光を生成する第4光源54と、第1青色光の中心波長と緑色光の中心波長との間の中心波長を有する第2青色光を生成する第5光源55と、を有する。光学フィルタ17は、紫色光、第1青色光、緑色光、及び赤色光を透過させ、第2青色光を減衰させる。
【選択図】図2
特許請求の範囲【請求項１】
観察対象の撮像を行う撮像装置を有する内視鏡と、
前記観察対象に光を出射する光源装置と、
前記観察対象から前記撮像装置へ出射された光を処理する光学部材と、
を備える内視鏡システムであって、
前記光源装置は、
紫色光を生成する第１光源と、
第１青色光を生成する第２光源と、
緑色光を生成する第３光源と、
赤色光を生成する第４光源と、
前記第１青色光の中心波長と前記緑色光の中心波長との間の中心波長を有する第２青色光を生成する第５光源と、を有し、
前記光学部材は、前記紫色光、前記第１青色光、前記緑色光、及び前記赤色光を透過させ、前記第２青色光を減衰させる、
内視鏡システム。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載の内視鏡システムであって、
前記撮像装置で撮像された画像を表示する表示装置を備える、
内視鏡システム。
【請求項３】
請求項１に記載の内視鏡システムであって、
前記光学部材は、前記第２青色光の波長帯域における透過率が、前記紫色光の波長帯域、前記第１青色光の波長帯域、前記緑色光の波長帯域、及び前記赤色光の波長帯域における透過率より低い光学フィルタである、
内視鏡システム。
【請求項４】
請求項１に記載の内視鏡システムであって、
前記第２青色光は、蛍光薬剤に吸収され蛍光を発光させる波長帯域の励起光であり、
前記光学部材は、前記蛍光を透過させる、
内視鏡システム。
【請求項５】
請求項４に記載の内視鏡システムであって、
前記光学部材は、前記第２青色光の波長帯域における透過率が、前記紫色光の波長帯域、前記第１青色光の波長帯域、前記緑色光の波長帯域、前記赤色光の波長帯域、及び前記蛍光の波長帯域における透過率より低い光学フィルタである、
内視鏡システム。
【請求項６】
請求項３に記載の内視鏡システムであって、
前記光学フィルタは、ノッチフィルタである、
内視鏡システム。
【請求項７】
請求項１に記載の内視鏡システムであって、
前記光源装置は、前記第１光源、前記第２光源、前記第３光源、及び前記第４光源が生成した光による照明光と、前記第５光源が生成した光による励起光と、を時分割で前記観察対象へ出射する、
内視鏡システム。
【請求項８】
請求項１に記載の内視鏡システムであって、
前記光源装置は、前記第１光源、前記第２光源、前記第３光源、及び前記第４光源が生成した光による第１照明光と、前記第１光源、前記第２光源、前記第３光源、及び前記第４光源が生成した光による、前記第１照明光とは波長スペクトルが異なる第２照明光と、前記第５光源が生成した光による励起光と、を前記観察対象へ出射可能である、
内視鏡システム。
【請求項９】
請求項１に記載の内視鏡システムであって、
前記第１光源、前記第２光源、前記第３光源、及び前記第４光源が生成した光による照明光が前記光源装置から出射されている状態において前記撮像装置により得られた撮像画像に対して第１階調処理を行い、
前記第５光源が生成した光による励起光が前記光源装置から出射されている状態において前記撮像装置により得られた撮像画像に対して前記第１階調処理と異なる第２階調処理を行う、
プロセッサを備える、
内視鏡システム。
【請求項１０】
請求項９に記載の内視鏡システムであって、
前記第２階調処理は、前記第１階調処理より、画像のトーンを軟調化する処理である、
内視鏡システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、内視鏡システムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、被観察領域を照明する二対の照射窓を内視鏡挿入部の先端に配置し、互いに異なるスペクトルの狭帯域光を同時に照射する内視鏡装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－０１６５４５号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示では、内視鏡の撮像画像の品質を向上させることが可能な技術を提供する。
【課題を解決するための手段】
【０００５】
本開示の技術の一態様の内視鏡システムは、観察対象の撮像を行う撮像装置を有する内視鏡と、上記観察対象に光を出射する光源装置と、上記観察対象から上記撮像装置へ出射された光を処理する光学部材と、を備える内視鏡システムであって、上記光源装置は、紫色光を生成する第１光源と、第１青色光を生成する第２光源と、緑色光を生成する第３光源と、赤色光を生成する第４光源と、上記第１青色光の中心波長と上記緑色光の中心波長との間の中心波長を有する第２青色光を生成する第５光源と、を有し、上記光学部材は、上記紫色光、上記第１青色光、上記緑色光、及び上記赤色光を透過させ、上記第２青色光を減衰させる、内視鏡システムである。
【発明の効果】
【０００６】
本開示の技術によれば、内視鏡の撮像画像の品質を向上させることができる。
【図面の簡単な説明】
【０００７】
本開示の技術の一態様である内視鏡装置１００の概略構成を示す図である。
光源装置５の内部構成を示す模式図である。
光源装置５が生成する光の各波長スペクトルの一例を示す図である。
通常光観察モードでの各光源の制御状態の一例を示す図である。
通常光観察モードでの照明光の出射及び撮像の一例を示す図である。
通常光観察モードにおける照明光に含まれる光のスペクトルと光学フィルタの波長透過特性との関係の一例を示す図である。
蛍光観察モードでの各光源の制御状態の一例を示す図である。

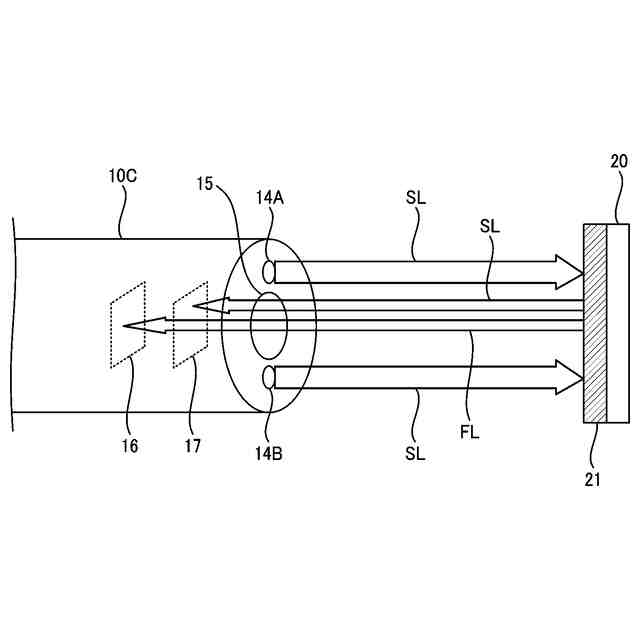

蛍光観察モードでの励起光の出射及び撮像の一例を示す図である。

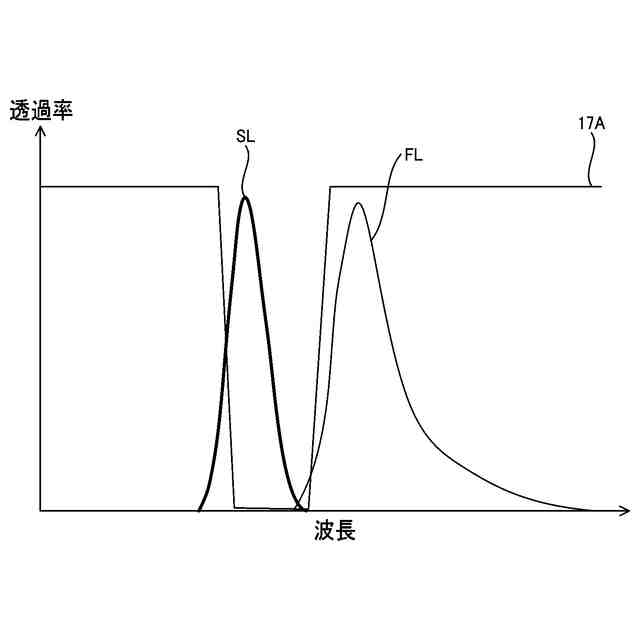

蛍光観察における励起光及び蛍光のスペクトルと光学フィルタの波長透過特性との関係の一例を示す図である。
第１階調処理及び第２階調処理の一例を説明するための図である。
【発明を実施するための形態】
【０００８】
本明細書において、紫色光とは、３８０ｎｍ以上４３０ｎｍ以下の波長帯域の光を言う。青色光とは、４３０ｎｍ以上４９０ｎｍ以下の波長帯域の光を言う。緑色光とは、４９０ｎｍ以上５６０ｎｍ以下の波長帯域の光を言う。黄色光とは、５６０ｎｍ以上６００ｎｍ以下の波長帯域の光を言う。赤色光とは、６００ｎｍ以上６５０ｎｍ以下の波長帯域の光を言う。
【０００９】
＜本開示の技術の一態様である内視鏡装置１００の概略構成＞
図１は、本開示の技術の一態様である内視鏡装置１００の概略構成を示す図である。内視鏡装置１００は、内視鏡システムを構成する。内視鏡装置１００は、内視鏡１と、この内視鏡１が接続されるプロセッサ装置４及び光源装置５からなる本体部２と、内視鏡１により撮像して得られた撮像画像等を表示する表示装置７と、プロセッサ装置４に対して各種情報を入力するためのインタフェースである入力部６と、を備える。
【００１０】
内視鏡１は、一方向に延びる長尺状の器具であって被検体内に挿入される挿入部１０と、挿入部１０の基端部に設けられた観察モード切替操作、撮像記憶操作、鉗子操作、送気送水操作、吸引操作、又は電気メス操作等を行うための操作部材が設けられた操作部１１と、操作部１１に隣接して設けられたアングルノブ１２と、内視鏡１を光源装置５とプロセッサ装置４にそれぞれ着脱自在に接続するコネクタ部１３Ａ，１３Ｂを含むユニバーサルコード１３と、を備える。
（【００１１】以降は省略されています）
