公開番号2025169553
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2024074347
出願日2024-05-01
発明の名称受信コイルユニット及び磁気共鳴イメージング装置
出願人富士フイルム株式会社
代理人個人,個人,個人,個人,個人
主分類A61B 5/055 20060101AFI20251107BHJP(医学または獣医学;衛生学)
要約【課題】MRI検査における検査技師の負担を軽減し、装着が容易で、安定した磁気共鳴イメージング装置での撮影を行うことができる受信コイルユニット及び磁気共鳴イメージング装置を提供することである。
【解決手段】受信コイルユニット1は、エプロン形状の受信コイルユニット1であって、被検体からの磁気共鳴信号を受信する複数の受信コイルが配置され被検体の前方及び側方を覆う本体部11と、本体部11の上部に一方の端部が接続され被検体の両肩にそれぞれかかる帯形状を有する第1の帯形状部13及び第2の帯形状部13と、第1の帯形状部13と第2の帯形状部13との他方の端部に接続され、互いに接離可能である第1のベルト15及び第2のベルト15と、を備える。

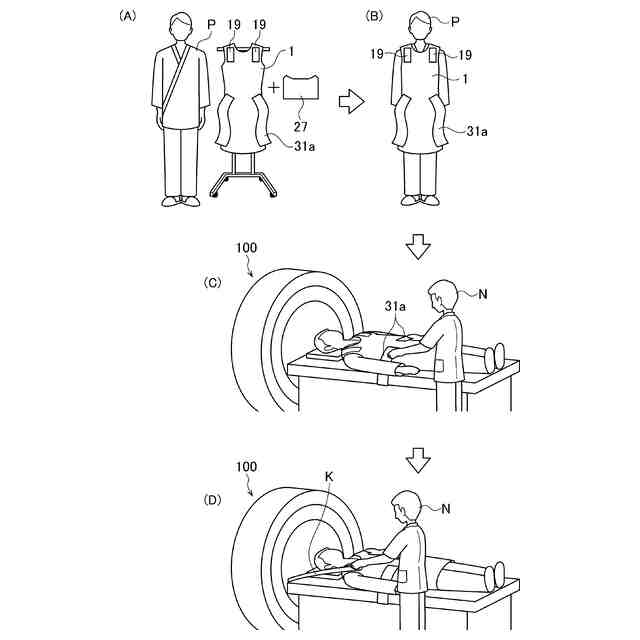

【選択図】図5
特許請求の範囲【請求項１】

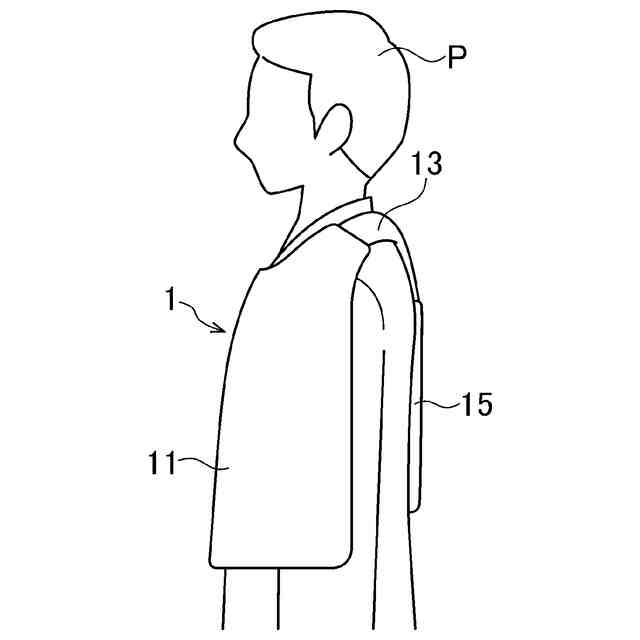

エプロン形状の受信コイルユニットであって、被検体からの磁気共鳴信号を受信する複数の受信コイルが配置され前記被検体の前方及び側方を覆う本体部と、
前記本体部の上部に一方の端部が接続され前記被検体の両肩にそれぞれかかる帯形状を有する第１の帯形状部及び第２の帯形状部と、

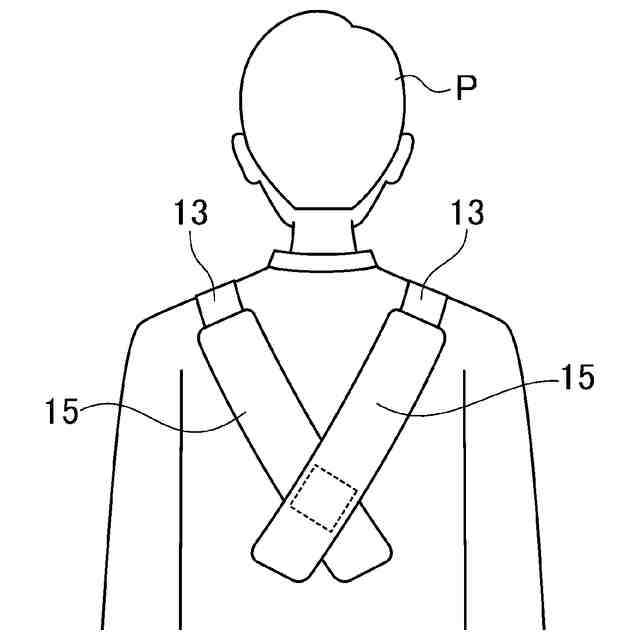

前記第１の帯形状部と前記第２の帯形状部との他方の端部に接続され、互いに接離可能である第１のベルト及び第２のベルトと、
を備える受信コイルユニット。
続きを表示（約 680 文字）【請求項２】
前記第１の帯形状部及び前記第２の帯形状部は、前記複数の受信コイルが配置されている請求項１に記載の受信コイルユニット。
【請求項３】
前記第１のベルト及び前記第２のベルトは、面ファスナにより互いに接離可能に構成されている請求項１に記載の受信コイルユニット。
【請求項４】
前記第１のベルト及び前記第２のベルトの総重量は、前記本体部の重量の２０％以上である請求項１に記載の受信コイルユニット。
【請求項５】

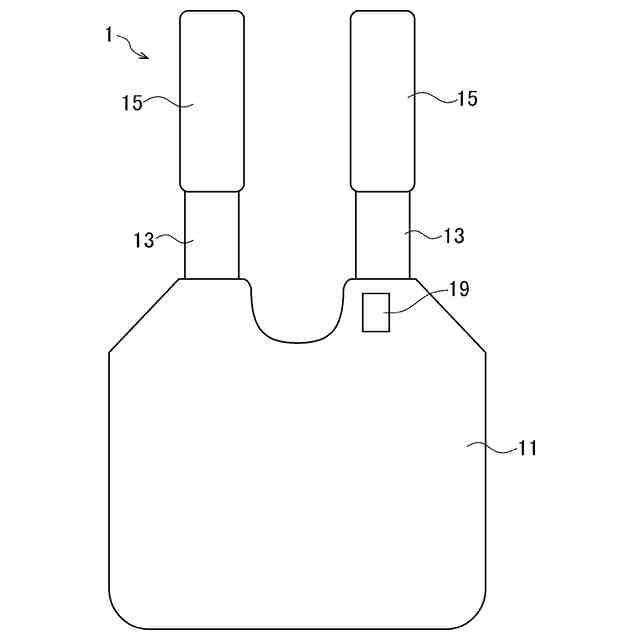

前記本体部には、磁気共鳴イメージング装置に繋がれる受信ケーブルを接続するコネクタを有する請求項１に記載の受信コイルユニット。
【請求項６】
前記コネクタは、前記被検体の胸に対応する位置に配置される請求項５に記載の受信コイルユニット。
【請求項７】
前記本体部の端部に接続される追加エレメントであって、前記複数の受信コイルが配置され、前記被検体の前方及び側方を覆う追加エレメントを更に備える請求項１に記載の受信コイルユニット。
【請求項８】
前記本体部に取り付けられ、前記被検体を磁気共鳴イメージング装置の寝台のテーブルに固定する固定ベルトを更に備える請求項１に記載の受信コイルユニット。
【請求項９】

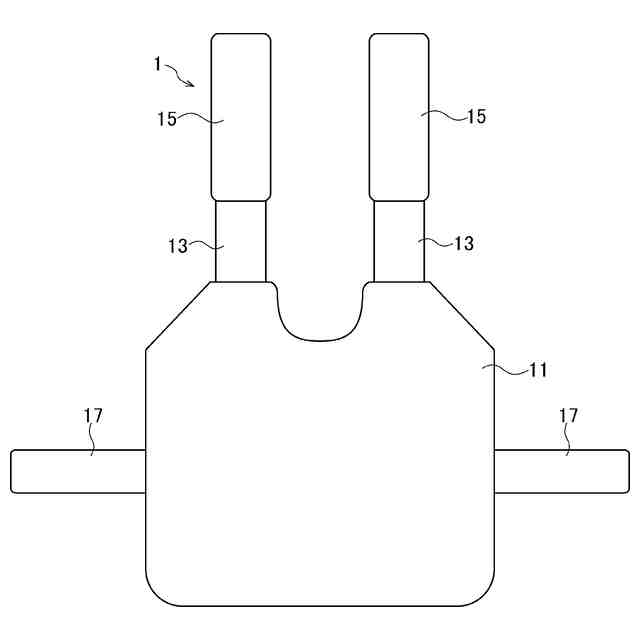

前記本体部を前記被検体の胴体に巻き付ける為の巻き付けベルトを更に備える請求項１に記載の受信コイルユニット。
【請求項１０】
請求項１から９のいずれか１項に記載の受信コイルユニットを備える磁気共鳴イメージング装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、受信コイルユニット及び磁気共鳴イメージング装置に係り、特に被験者が装着可能なエプロン形状の受信コイルユニットの技術に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】

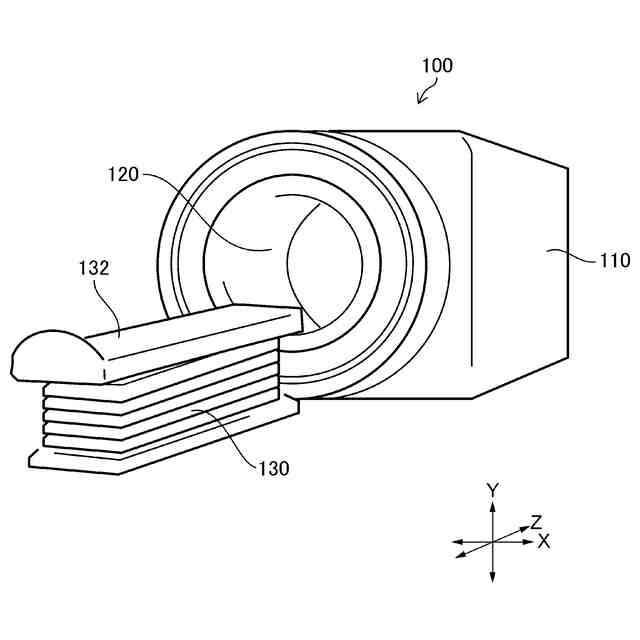

磁気共鳴イメージング装置（ＭＲＩ（Magnetic Resonance Imaging）装置）によるＭＲＩ検査では、元素に固有な共鳴周波数でのラジオ（ＲＦ：Radio Frequency）波を被検者の検査部位に照射し、発生した核磁気共鳴信号（ＮＭＲ（Nuclear Magnetic Resonance）信号）を受信コイル（「ＲＦコイル」ともいう）で受信し、受信したＮＭＲ信号から画像（ＭＲＩ画像）を生成する。したがって、被検者は、検査部位において核磁気共鳴信号を受信するために受信コイルを装着する必要がある。
【０００３】
例えば、被検者の腹部を磁気共鳴イメージング装置で撮影する場合には、検査技師は、被検者が磁気共鳴イメージング装置の寝台に寝た状態になった後に、腹部用の受信コイルユニットを被検者に装着する。
【０００４】
一方で、特許文献１では、被検者が寝台に寝る前に、被検者の片方の肩に架けることにより装着することが可能な受信コイルユニットが開示されている。特許文献１の受信コイルユニットは、被験者が寝台に寝る前に、被検者の前側及び後ろ側に受信コイルを装着できるように片側の肩から掛けられる。
【先行技術文献】
【特許文献】
【０００５】
米国特許第９２５５９７７号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、上述したように被検者が寝台に寝た状態で、検査技師が受信コイルを装着する場合には、検査技師が大きな受信コイルを保管棚から細心の注意をして、移動しなければならず、検査技師の負担が増大する。
【０００７】
また、被検者が寝台に寝た状態で受信コイルを装着する場合には、検査技師は固定ベルトで受信コイルを固定しなければならず、検査技師の負担が増大する。また、検査技師は、磁気共鳴イメージング装置本体と受信コイルとを接続ケーブルで接続しなければならず、検査技師の負担が増大する。
【０００８】
更に、上述した特許文献１の受信コイルユニットでは、被検者の片方の肩から受信コイルをかけるために、受信コイルの被検者への装着が不安定となってしまう。また、上述した特許文献１の受信コイルユニットでは、片側の肩及び脇腹での２箇所での連結箇所を設けなければならず、ＭＲＩ検査の際の被検者が不快を感じる可能性がある。
【０００９】
本発明はこのような事情に鑑みてなされたもので、その目的は、ＭＲＩ検査における検査技師の負担を軽減し、装着が容易で、安定した磁気共鳴イメージング装置での撮影を行うことができる受信コイルユニット及び磁気共鳴イメージング装置を提供することである。
【課題を解決するための手段】
【００１０】
上記目的を達成するために、本発明の第１態様に係る受信コイルユニットは、エプロン形状の受信コイルユニットであって、被検体からの磁気共鳴信号を受信する複数の受信コイルが配置され被検体の前方及び側方を覆う本体部と、本体部の上部に一方の端部が接続され被検体の両肩にそれぞれかかる帯形状を有する第１の帯形状部及び第２の帯形状部と、第１の帯形状部と第２の帯形状部との他方の端部に接続され、互いに接離可能である第１のベルト及び第２のベルトと、を備える。
（【００１１】以降は省略されています）
