公開番号2025160291
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2025122483,2023554908
出願日2025-07-22,2022-03-08
発明の名称データ伝送の方法、ユーザ機器および基地局
出願人トヨタ自動車株式会社
代理人弁理士法人秀和特許事務所
主分類H04W 72/0453 20230101AFI20251015BHJP(電気通信技術)
要約【課題】適切にサブバンドまたは帯域幅部分(BWP)を切り替えるマルチバンドの移動通信システム、方法、ユーザ機器及び基地局を提供する。
【解決手段】方法は、ユーザ機器(UE)により、無線信号を送信するための1つまたは複数の周波数帯域を示す構成メッセージを受信するステップと、UEにより、1つまたは複数の周波数帯域のサブセットを決定するステップと、1つまたは複数の周波数帯域のサブセットの各周波数帯域に対してリッスン・ビフォア・トーク(LBT)動作を実行し、サブセットの周波数帯域のうちの少なくとも1つで無線信号を送信するステップと、を含む。送信するステップは、ランダムアクセス要求、情報データ信号、または制御信号のうちの少なくとも1つを送信するステップを含む。決定するステップは、サブセットの周波数帯域におけるBWPを決定することを含み、BWPは、サブセットの周波数帯域のうちの少なくとも1つに及ぶ。

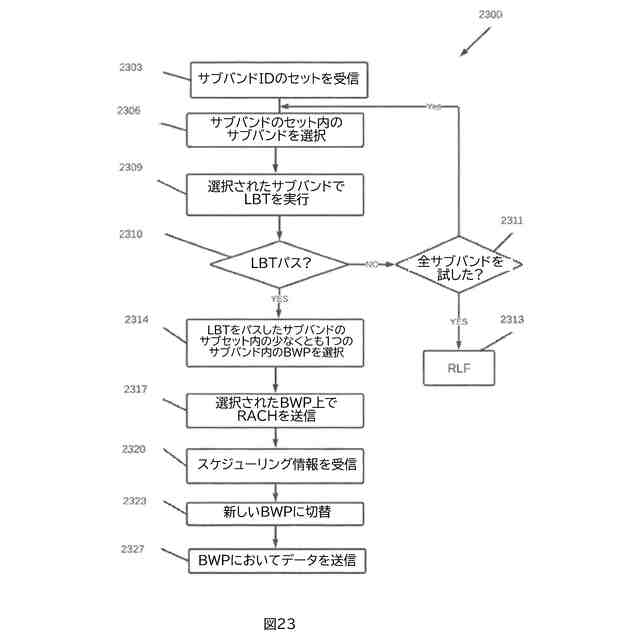

【選択図】図23
特許請求の範囲【請求項１】
データ伝送の方法であって、
ユーザ機器（ＵＥ）により、無線信号を送信するための１つまたは複数の周波数帯域を示す構成メッセージを、専用無線リソース制御（ＲＲＣ）シグナリングを介して基地局から受信するステップと、
前記ＵＥにより、前記１つまたは複数の周波数帯域に含まれ、第１の帯域幅部分（ＢＷＰ）に対応する第１の周波数帯域上で第１のリッスン・ビフォア・トーク（ＬＢＴ）の失敗を検出するステップと、
第１のＬＢＴの失敗を検出したことに応答して、前記ＵＥにより、前記第１の周波数帯域とは異なる第２の周波数帯域上で第２のＬＢＴを実行するステップと、
前記第２のＬＢＴが成功した後に、前記ＵＥにより、前記第２の周波数帯域に対応する第２のＢＷＰでランダムアクセスプリアンブルを前記基地局に送信するステップと、
を含む方法。
続きを表示（約 1,200 文字）【請求項２】
データ伝送の方法であって、
基地局により、無線信号を送信するための１つまたは複数の周波数帯域を示す構成メッセージを、専用無線リソース制御（ＲＲＣ）シグナリングを介してユーザ機器（ＵＥ）へ送信するステップと、
前記基地局により、前記１つまたは複数の周波数帯域に含まれる第１の周波数帯域に対応する第１の帯域幅部分（ＢＷＰ）を、前記ＵＥと通信を行うためのＢＷＰとして設定するステップと、
前記基地局により、前記第１の周波数帯域とは異なる第２の周波数帯域に対応する第２のＢＷＰに前記ＵＥがランダムアクセスプリアンブルを送信するための第１の部分を設定するステップと、
前記ＵＥが第２の周波数帯域上でのリッスン・ビフォア・トークの成功を検出した後に、前記基地局により、前記第２のＢＷＰの前記第１の部分において前記ランダムアクセスプリアンブルを検出するステップと、
を含む方法。
【請求項３】
ユーザ機器（ＵＥ）であって、
無線信号を送信するための１つまたは複数の周波数帯域を示す構成メッセージを、専用無線リソース制御（ＲＲＣ）シグナリングを介して基地局から受信するように構成されたトランシーバと、
前記トランシーバと通信し、
前記１つまたは複数の周波数帯域に含まれ、第１の帯域幅部分（ＢＷＰ）に対応する第１の周波数帯域上で第１のリッスン・ビフォア・トーク（ＬＢＴ）の失敗を検出し、
第１のＬＢＴの失敗を検出したことに応答して、前記第１の周波数帯域とは異なる第２の周波数帯域上で第２のＬＢＴを実行する
ように構成されたプロセッサと、を含み、
前記トランシーバは、前記第２のＬＢＴが成功した後に、前記第２の周波数帯域に対応する第２のＢＷＰでランダムアクセスプリアンブルを前記基地局に送信するようにさらに構成される、ユーザ機器（ＵＥ）。
【請求項４】
基地局であって、
基地局により、無線信号を送信するための１つまたは複数の周波数帯域を示す構成メッセージを、専用無線リソース制御（ＲＲＣ）シグナリングを介してユーザ機器（ＵＥ）に送信するように構成されたトランシーバと、
前記トランシーバと通信し、
前記１つまたは複数の周波数帯域に含まれる第１の周波数帯域に対応する第１の帯域幅
部分（ＢＷＰ）を、前記ＵＥと通信を行うためのＢＷＰとして設定し、
前記第１の周波数帯域とは異なる第２の周波数帯域に対応する第２のＢＷＰに前記ＵＥがランダムアクセスプリアンブルを送信するための第１の部分を設定する
ように構成されたプロセッサと、を含み、
前記トランシーバは、前記ＵＥが第２の周波数帯域上でのリッスン・ビフォア・トークの成功を検出した後に、前記第２のＢＷＰの前記第１の部分において前記ランダムアクセスプリアンブルを検出するようにさらに構成される、基地局。

発明の詳細な説明【背景技術】
【０００１】
［関連出願の相互参照］
本出願は、２０２１年３月１０日に出願された米国仮特許出願第６３／１５８，９４３号（「仮出願」）の米国特許法第１１９条（ｅ）に基づく優先権を主張し、仮特許出願の内容は参照により本明細書に組み込まれる。
続きを表示（約 2,500 文字）【０００２】
［背景技術］
本発明は、第５世代モバイルネットワークである５Ｇを対象とする。これは、１Ｇ、２Ｇ、３Ｇ、および４Ｇネットワークの後の新しいグローバル無線規格である。５Ｇは、マシン、オブジェクト、およびデバイスを接続するように設計されたネットワークを可能にする。
【０００３】
本発明は、より具体的には、１つまたは複数の周波数帯域を識別する、基地局によってＵＥまたはＵＥのグループに送信される強化されたシグナリング方式を有するユーザ機器（ＵＥ）のための帯域幅部分（ＢＷＰ）切替えメカニズムに関する。一実施形態では、ＵＥは、１つまたは複数の周波数帯域のサブセットを選択し、１つまたは複数の周波数帯域のサブセットの中から基地局（ＢＳ）に情報データを送信する際に利用する周波数帯域を決定することができる。
【発明の概要】
【０００４】
一実施形態では、本発明はデータ伝送の方法を提供し、本方法は、ユーザ機器（ＵＥ）により、無線信号を送信するための１つまたは複数の周波数帯域を示す構成メッセージを受信するステップと、ＵＥにより、１つまたは複数の周波数帯域のサブセットを決定するステップと、を含み、次いで、ＵＥが１つまたは複数の周波数帯域のサブセットの各周波数帯域に対してリッスン・ビフォア・トーク（ＬＢＴ）動作を実行し、ＵＥがサブセットの周波数帯域のうちの少なくとも１つで無線信号を送信する。送信するステップは、ランダムアクセス要求、情報データ信号、または制御信号のうちの少なくとも１つを送信するステップを含むことができる。決定するステップは、サブセットの周波数帯域のうちの少なくとも１つにおける帯域幅部分（ＢＷＰ）を決定するステップであって、ＢＷＰがサブセットの周波数帯域のうちの少なくとも１つにまたがっている、ステップと、無線信号の伝送のためのＢＷＰを選択するステップと、を含むことができる。
【０００５】
帯域幅部分（ＢＷＰ）は、ランダムアクセス要求を送信するための第１の部分と、情報データおよび／または制御信号を送信するための第２の部分と、を含むことができる。送信するステップは、帯域幅部分（ＢＷＰ）の第１の部分においてランダムアクセス要求を送信するステップと、ＢＷＰの第２の部分において情報データ信号および／または制御信号を送信するステップと、を含むことができる。構成メッセージは、サブセットの１つまたは複数の周波数帯域の各々の帯域幅および位置を指定する識別情報を含むことができる。構成メッセージは、無線リソースレイヤ（ＲＲＣ）プロトコル、専用ユーザ機器（ＵＥ）固有のシグナリングを介して、および／またはサブセットの１つもしくは複数の周波数帯域の各々の帯域幅および位置を指定する識別情報を含むダウンリンク制御情報（ＤＣＩ）メッセージを介して受信され得る。
【０００６】
好ましくは、ユーザ機器（ＵＥ）は、無線ネットワークのセル内に配置され、構成メッセージは、無線ネットワークのセル内のＵＥおよび他のＵＥによって共有される共通シグナリングを介して受信される。ダウンリンク制御情報（ＤＣＩ）メッセージは、ユーザ機器（ＵＥ）に固有のものである。
【０００７】
一実施形態では、本発明はデータ伝送の方法を提示し、本方法は、基地局により、複数の利用可能な周波数帯域のサブセットを決定するステップと、基地局により、基地局によって無線信号を受信するための複数の利用可能な周波数帯域のサブセットを示す構成メッセージを送信するステップと、基地局により、複数の利用可能な周波数帯域のサブセットを監視するステップと、基地局により、利用可能な周波数帯域のサブセットの少なくとも１つの周波数帯域でユーザ機器（ＵＥ）からのランダムアクセス要求、情報データ、および／または制御シグナリングを含む無線信号を検出するステップと、を含む。
【０００８】
本方法は、利用可能な周波数帯域の各々における重要評価指標（ＫＰＩ）を測定するステップと、ＫＰＩ指標の品質に基づいて複数の利用可能な周波数帯域のサブセットを決定するステップと、をさらに含むことができる。本方法はさらに、利用可能な周波数帯域の各々においてリッスン・ビフォア・トーク（ＬＢＴ）動作を実行するステップと、利用可能な周波数帯域の各々における成功した結果に基づいて複数の利用可能な周波数帯域のサブセットを決定するステップと、をさらに含むことができる。構成メッセージは、サブセット内の１つまたは複数の周波数帯域の帯域幅および位置を指定する識別情報を含むことができる。
【０００９】
好ましくは、構成メッセージは、無線リソースレイヤ（ＲＲＣ）プロトコル、ユーザ機器（ＵＥ）固有の、ＵＥへの専用シグナリング、無線ネットワークのセル内に位置するユーザ機器（ＵＥ）のグループへの共通シグナリングを介して送信され、共通シグナリングは、ＵＥのグループ間で共有され、および／またはサブセットの１つもしくは複数の周波数帯域の各々の帯域幅および位置を指定する識別情報を含むダウンリンク制御情報（ＤＣＩ）メッセージである。ＤＣＩメッセージは、ユーザ機器（ＵＥ）に固有のものである。
【００１０】
一実施形態では、本発明はユーザ機器（ＵＥ）を提供し、ユーザ機器（ＵＥ）は、無線信号を送信するための１つまたは複数の周波数帯域を示す構成メッセージを受信するように構成されたトランシーバと、トランシーバと通信し、１つまたは複数の周波数帯域の各周波数帯域に対してリッスン・ビフォア・トーク（ＬＢＴ）動作を実行し、１つまたは複数の周波数帯域の少なくとも１つのサブセット周波数帯域を決定するように構成されたプロセッサと、を含む。その場合、トランシーバは、１つまたは複数の周波数帯域の少なくとも１つのサブセット周波数帯域で無線信号を送信するようにさらに構成される。
（【００１１】以降は省略されています）
