公開番号2025158662
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061424
出願日2024-04-05
発明の名称円すいころ軸受
出願人日本精工株式会社
代理人弁理士法人栄光事務所
主分類F16C 33/46 20060101AFI20251009BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】円すいころの大径側端面の逃げと保持器との干渉を防止可能な円すいころ軸受を提供する。
【解決手段】保持器は、大径側円環部と、大径側円環部と同軸に配置される小径側円環部と、大径側円環部と小径側円環部とを軸方向に連結し、周方向に略等間隔に設けられる複数の柱部と、大径側円環部の軸方向内側面と、小径側円環部の軸方向内側面と、周方向に互いに隣り合う柱部と、の間にそれぞれ形成され、円すいころを転動可能に保持する複数のポケット部と、を備える。円すいころの大径側端面には、逃げが軸方向内側に向かって凹設される。大径側円環部の軸方向内側面のうち、少なくとも円すいころの逃げと重なる領域には、凹溝が軸方向外側に向かって凹設される。

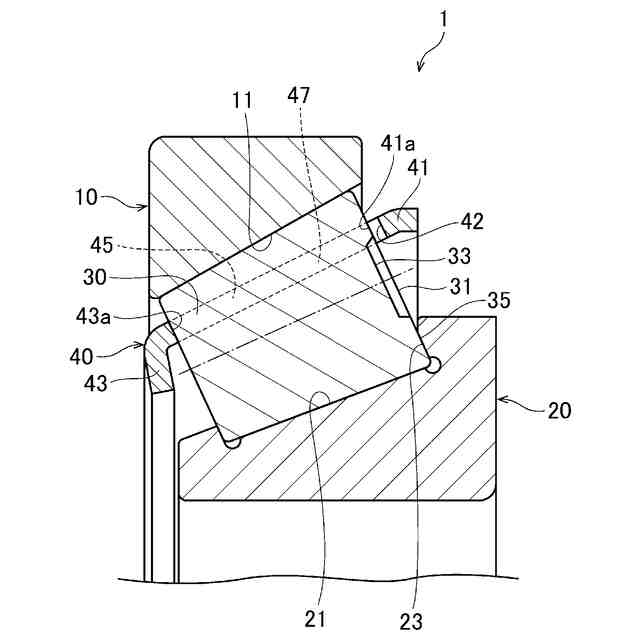

【選択図】図1
特許請求の範囲【請求項１】
内周面に外輪軌道面を有する外輪と、
外周面に内輪軌道面を有する内輪と、
前記外輪軌道面と前記内輪軌道面との間に転動可能に設けられる複数の円すいころと、
前記複数の円すいころを周方向に略等間隔に保持する保持器と、
を備える円すいころ軸受であって、
前記保持器は、
大径側円環部と、
前記大径側円環部と同軸に配置される小径側円環部と、
前記大径側円環部と前記小径側円環部とを軸方向に連結し、周方向に略等間隔に設けられる複数の柱部と、
前記大径側円環部の軸方向内側面と、前記小径側円環部の軸方向内側面と、周方向に互いに隣り合う前記柱部と、の間にそれぞれ形成され、前記円すいころを転動可能に保持する複数のポケット部と、
を備え、
前記円すいころの大径側端面には、逃げが軸方向内側に向かって凹設され、
前記大径側円環部の軸方向内側面のうち、少なくとも前記円すいころの前記逃げと重なる領域には、凹溝が軸方向外側に向かって凹設される、
ことを特徴とする円すいころ軸受。
続きを表示（約 540 文字）【請求項２】
前記凹溝の周方向両端部は、前記大径側円環部の軸方向内側面と前記円すいころの前記逃げとが重なる領域よりも周方向外側に位置し、
前記凹溝の径方向外側端部は、前記大径側円環部の軸方向内側面と前記円すいころの前記逃げとが重なる領域よりも径方向外側に位置する、
請求項１に記載の円すいころ軸受。
【請求項３】
前記円すいころの大径側端面は、前記逃げの周囲に形成された環状面を含み、
前記凹溝の周方向両端部は、前記大径側円環部の軸方向内側面と前記円すいころの前記環状面とが重なる領域に形成される、
請求項２に記載の円すいころ軸受。
【請求項４】
前記凹溝は、前記大径側円環部の軸方向内側面の径方向内側端部から径方向外側端部までにわたって形成される、
請求項１に記載の円すいころ軸受。
【請求項５】
前記凹溝の周方向両端部は、径方向に向かって略直線状に延びる、
請求項１に記載の円すいころ軸受。
【請求項６】
前記凹溝の周方向両端部は、径方向内側から径方向外側に向かうにしたがって周方向に互いに近づくように延びる、
請求項１に記載の円すいころ軸受。

発明の詳細な説明【技術分野】
【０００１】
本発明は、円すいころ軸受に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
円すいころ軸受は、鉄道車両、自動車、建設機械、鉄鋼圧延機等の各種産業機械の回転軸を回転支持するために好適に用いられている。
【０００３】

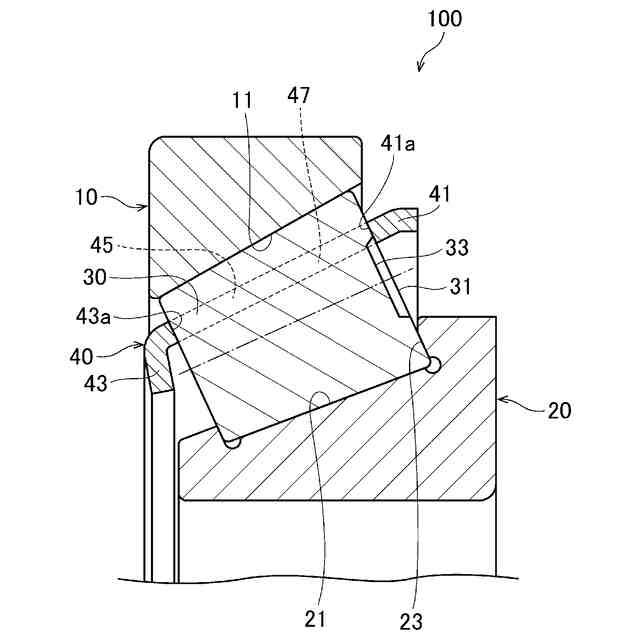

図５は、従来例に係る円すいころ軸受を示す断面図である。図５に示すように、円すいころ軸受１００は、内周面に外輪軌道面１１を有する外輪１０と、外周面に内輪軌道面２１を有する内輪２０と、外輪軌道面１１と内輪軌道面２１との間に転動可能に設けられる複数の円すいころ３０と、複数の円すいころ３０を周方向に略等間隔に保持する保持器４０と、を備える。
【０００４】
保持器４０は、大径側円環部４１と、大径側円環部４１と同軸に配置される小径側円環部４３と、大径側円環部４１と小径側円環部４３とを軸方向に連結し、周方向に略等間隔に設けられる複数の柱部４５と、大径側円環部４１の軸方向内側面４１ａと、小径側円環部４３の軸方向内側面４３ａと、周方向に互いに隣り合う柱部４５と、の間にそれぞれ形成され、円すいころ３０を転動可能に保持する複数のポケット部４７と、を備える。
【０００５】
このような、円すいころ軸受１００においては、円すいころ３０の大径側端面３１が、内輪２０の大鍔面２３に案内されながら回転する。そのため、摩耗対策として、円すいころ３０の大径側端面３１や内輪２０の大鍔面２３には研削加工が施される。そして、円すいころ３０の大径側端面３１の中央部は、内輪２０の大鍔面２３に接しないため、加工コスト低減のために研削逃げ３３が設けられる。
【０００６】
図５の例のように、保持器４０の大径側円環部４１が円すいころ３０の逃げ３３と重なる場合、大径側円環部４１の軸方向内側面４１ａと逃げ３３とが干渉し、保持器４０が摩耗する可能性がある。特に、接触角が急勾配の円すいころ軸受や、高速回転で使用される円すいころ軸受では、摩耗の可能性が高くなる傾向にある。発生した摩耗粉が、円すいころ軸受１００の転動面や歯車の歯面に噛み込むと、不具合が生じることも有り得る。対策として、逃げ３３の直径を小さくすることも考えられるが、研削加工時間の増加によるコスト増を招くことが懸念される。
【０００７】
特許文献１には、円すいころの大端面の盗み部と内輪大鍔面とのエッジ当たりを防止して、円すいころの大端面や内輪の大鍔に摩耗やかじり等の使用初期から起こりやすい損傷を防止することを目的とした円すいころ軸受が開示されている。そのため、この円すいころ軸受では、円すいころの大端面の中央に盗み部を所定直径に形成し、この直径より外側の環状域に大鍔面との摺接部を設け、大鍔面と大鍔外周面との交差縁に面取り部を設け、この面取り部と大鍔面との境界に滑らかな逃げ面を設けている。これにより、面取り部と大鍔面との境界に形成されていたエッジがなくなり、エッジ当たりを起こさないことを図っている。
【先行技術文献】
【特許文献】
【０００８】
特開２０１９－１８４０１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
しかしながら、特許文献１に記載の発明は、円すいころの大径側端面の盗み部と内輪の大鍔面とのエッジ当たり防止を目的とするものであり、円すいころの大径側端面の盗み部と保持器との干渉については考慮されていない。
【００１０】
本発明は、前述した課題に鑑みてなされたものであり、その目的は、円すいころの大径側端面の逃げと保持器との干渉を防止可能な円すいころ軸受を提供することである。
【課題を解決するための手段】
（【００１１】以降は省略されています）
