公開番号2025166550
公報種別公開特許公報(A)
公開日2025-11-06
出願番号2024070649
出願日2024-04-24
発明の名称保持具
出願人株式会社パイオラックス
代理人個人
主分類F16B 7/04 20060101AFI20251029BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】取付パネルに取り付けた際に保持具が取付パネルに当たって発生する異音を抑え、異音を抑える構成を容易に形成できる保持具を提供する。
【解決手段】保持具10は、長尺部材を保持する。保持具10は、取付パネルに沿って延出する第1ベース部材12と、第1ベース部材12に支持され、長尺部材に当接する第1弾性部材14と、を備える。第1ベース部材12は、第1貫通孔を有する。第1弾性部材14は、第1貫通孔から第1ベース部材12よりも取付パネル側に向かって突出する第1突出部を有する。第1突出部は、第1貫通孔に係止して、第1ベース部材12が取付パネルから離れる方向の第1弾性部材の動きを制限する。
【選択図】図1
特許請求の範囲【請求項１】
長尺部材を保持する保持具であって、
取付パネルに沿って延出する第１ベース部材と、
前記第１ベース部材に支持され、前記長尺部材に当接する第１弾性部材と、を備え、
前記第１ベース部材は、第１貫通孔を有し、
前記第１弾性部材は、前記第１貫通孔から前記第１ベース部材よりも前記取付パネル側に向かって突出する第１突出部を有し、
前記第１突出部は、前記第１貫通孔に係止して、前記第１ベース部材が前記取付パネルから離れる方向の前記第１弾性部材の動きを制限することを特徴とする保持具。
続きを表示（約 430 文字）【請求項２】
前記第１貫通孔は、前記第１貫通孔の対向する一対の内面に、前記取付パネルに向かって広がるように傾斜する傾斜面をそれぞれ有し、
前記突出部は、前記取付パネルに向かって広がるように傾斜して一対の前記傾斜面に係止する一対の当接面を有することを特徴とする請求項１に記載の保持具。
【請求項３】
前記突出部は、前記取付パネルに近づくにつれて離れるように形成される一対の可撓片を有し、
前記当接面は、前記可撓片の外面に形成されることを特徴とする請求項２に記載の保持具。
【請求項４】
前記第１弾性部材と前記長尺部材を挟んで保持する第２弾性部材と、
前記第２弾性部材を支持する第２ベース部材と、をさらに備え、
前記第２ベース部材は、第２貫通孔を有し、
前記第２弾性部材は、前記第２貫通孔の中に突出して前記第２貫通孔に係止する第２突出部を有することを特徴とする請求項１または２に記載の保持具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、長尺部材を保持して取付パネルに取り付けられる保持具に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、ボディパネルに取り付けられ、長尺部材を保持する防振クランプが開示されている。この防振クランプは、長尺部材を保持する保持部と、ボディパネルのボルトに係止するための係止部とを有するクランプ本体と、クランプ本体の保持部を覆うようにクランプ本体に連結されるカバーと、長尺部材の第１の半周部分の側面を保持するようにクランプ本体に取り付けられた複数の第１のゴム部材と、長尺部材の第２の半周部分の側面を保持するように、カバーに取り付けられた複数の第２のゴム部材とを備える。ボディパネルに取り付けた状態でカバーは、ボディパネルに沿って配置される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－５６９２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の技術では、防振クランプが長尺部材からの入力を受けると、ボルトに係止する係止部を支点として傾き、カバーがボディパネルに当たって異音を発生することがある。
【０００５】
本発明の目的は、取付パネルに取り付けた際に保持具が取付パネルに当たって発生する異音を抑え、異音を抑える構成を容易に形成できる保持具を提供することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明のある態様の保持具は、長尺部材を保持する保持具であって、取付パネルに沿って延出する第１ベース部材と、第１ベース部材に支持され、長尺部材に当接する第１弾性部材と、を備える。第１ベース部材は、第１貫通孔を有する。第１弾性部材は、第１貫通孔から第１ベース部材よりも取付パネル側に向かって突出する第１突出部を有する。第１突出部は、第１貫通孔に係止して、第１ベース部材が取付パネルから離れる方向の第１弾性部材の動きを制限する。
【発明の効果】
【０００７】
本発明によれば、取付パネルに取り付けた際に保持具が取付パネルに当たって発生する異音を抑え、異音を抑える構成を容易に形成できる保持具を提供できる。
【図面の簡単な説明】
【０００８】
実施例の開状態の保持具の斜視図である。
長尺部材を保持して取付パネルに取り付けられた状態の保持具の斜視図である。

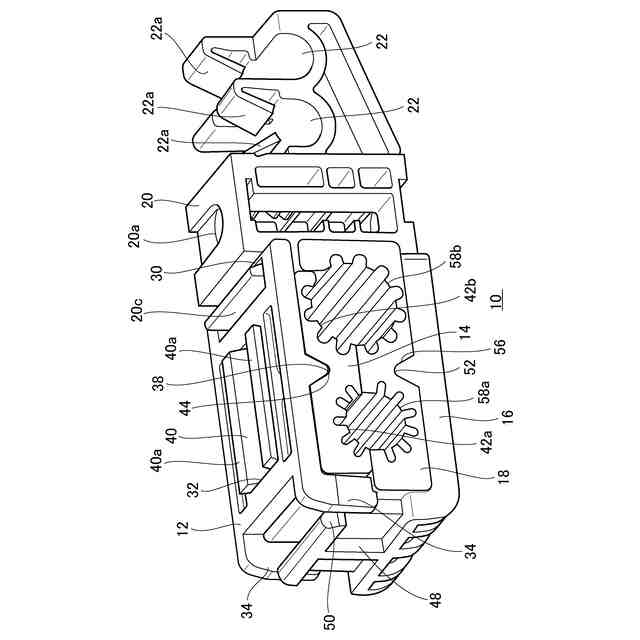

実施例の閉状態の保持具の斜視図である。
図４（ａ）は、保持具の正面図であり、図４（ｂ）は、保持具の上面図である。

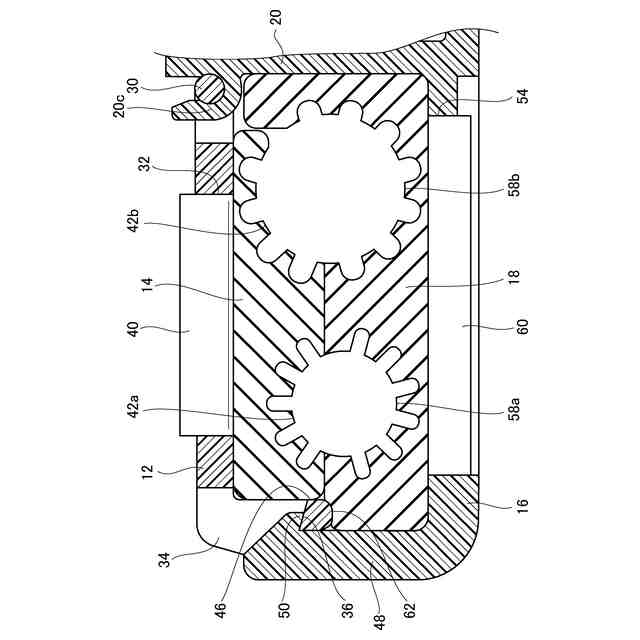

図４（ｂ）に示す保持具の線分Ａ－Ａ断面図である。

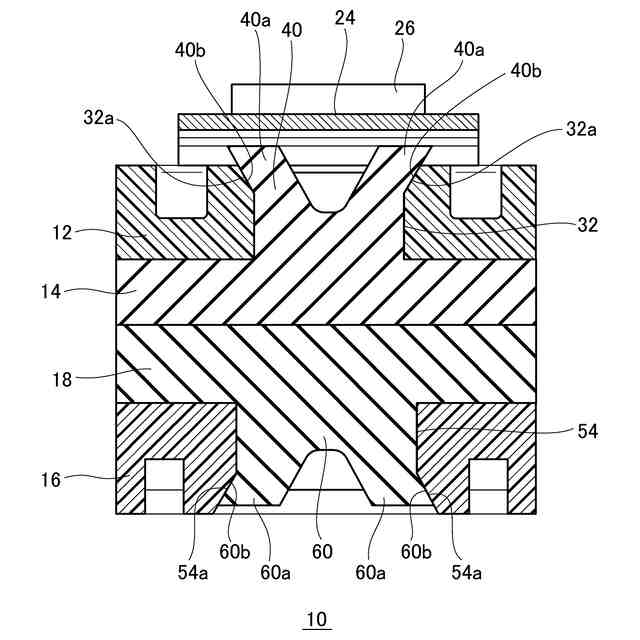

図４（ｂ）に示す保持具の線分Ｂ－Ｂ断面図である。

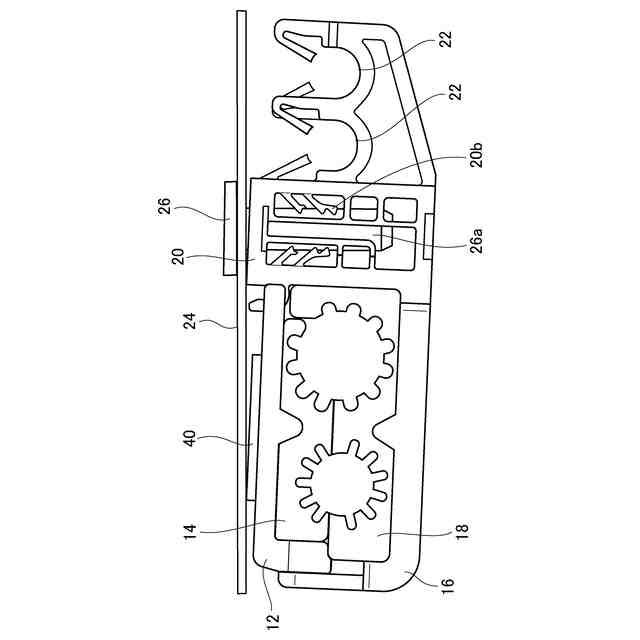

取付状態の保持具の作用を説明するための図である。
第１ベース部材を閉状態にさせる動作について説明するための図である。

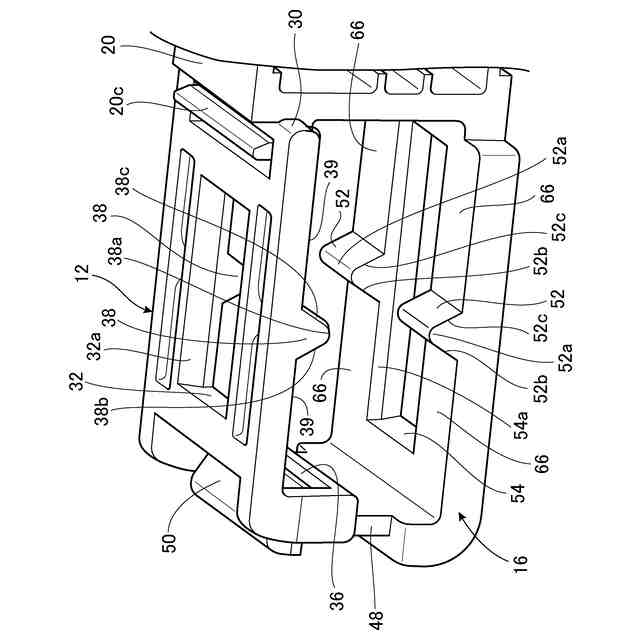

第１弾性部材および第２弾性部材を外した状態の保持具の斜視図である。
【発明を実施するための形態】
【０００９】

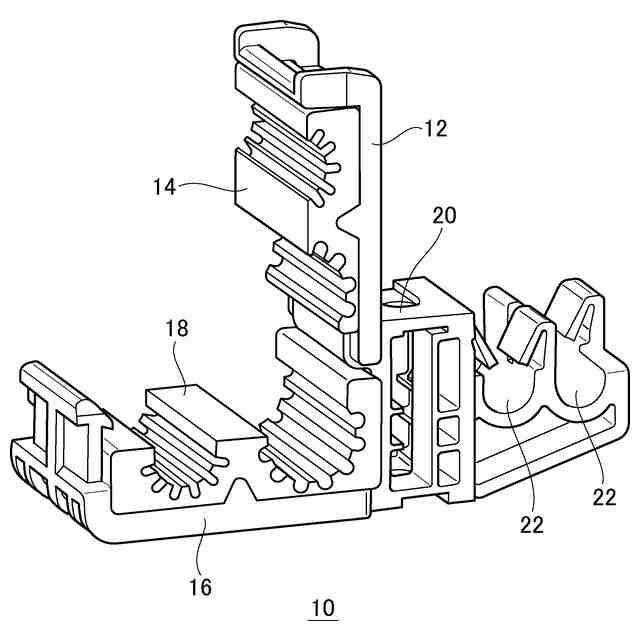

図１は、実施例の開状態の保持具１０の斜視図である。保持具１０は、長尺部材を取付部材に取り付けるために用いられる。例えば、保持具１０は、取付パネルに配管を固定するために使用される。長尺部材として配管や棒状体がある。
【００１０】
保持具１０は、第１ベース部材１２、第１弾性部材１４、第２ベース部材１６、第２弾性部材１８、固定部２０および保持部２２を備える。第２ベース部材１６、固定部２０および保持部２２は一体に形成される。第１ベース部材１２は、固定部２０に軸支されて回転可能に設けられ、図１では開いた状態である。
（【００１１】以降は省略されています）
