公開番号2025157243
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2025104656,2022507526
出願日2025-06-20,2020-08-05
発明の名称方法、システム及びコンピュータ可読媒体
出願人ライトラボ・イメージング・インコーポレーテッド
代理人個人,個人,個人,個人
主分類A61B 1/00 20060101AFI20251007BHJP(医学または獣医学;衛生学)
要約【課題】冠動脈プラークの石灰化、拡張不良のステント等のリスクを定量化するための適切なツールを提供する。
【解決手段】本開示は、OCT又はIVUS画像データフレームを受信し、血管セグメントの1つ以上の表現を出力するシステム及び方法を提供する。画像データフレームは、様々なウィンドウ又はビン又は位置合わせの特徴を用いて伸ばされ及び/又は位置合わせされ得る。動脈の特徴、例えばカルシウム負荷が、画像データフレームの各々において検出され得る。動脈の特徴はスコアリングされ得る。スコアは、ステント拡張不良リスクであり得る。表現は、動脈の特徴及びその各スコアの表示を含み得る。表示は、色分け表示であり得る。
【選択図】図9A
特許請求の範囲【請求項１】
第１のプルバック表現及び第２のプルバック表現に関連する１つ以上の動脈の特徴を表
示する方法であって、
１つ以上のプロセッサが、第１のフレーム群及び第２のフレーム群を受信することと、
前記１つ以上のプロセッサが、前記第１のフレーム群及び前記第２のフレーム群の各フ
レームにおける動脈の特徴を検出することと、
前記１つ以上のプロセッサが、前記第１のフレーム群及び前記第２のフレーム群の各フ
レームにおいて検出された前記動脈の特徴をスコアリングすることと、
前記１つ以上のプロセッサが、前記第１のフレーム群及び前記第２のフレーム群の表現
を出力することと、ここで、前記出力は、前記第１のフレーム群の少なくとも１つのフレ
ーム及び前記第２のフレーム群の少なくとも１つのフレームにおいて検出された前記動脈
の特徴のスコアの間の差、又は前記第１のフレーム群の前記少なくとも１つのフレーム及
び前記第２のフレーム群の前記少なくとも１つのフレームにおいて検出された前記動脈の
特徴における変化の視覚的表示を含む、
を含む方法。
続きを表示（約 1,100 文字）【請求項２】
前記第１のフレーム群は、第１のプルバックから得られ、前記第２のフレーム群は、前
記第１のプルバックとは異なる第２のプルバックから得られる、請求項１に記載の方法。
【請求項３】
前記１つ以上のプロセッサが、前記第１のフレーム群の前記少なくとも１つのフレーム
において検出された前記動脈の特徴の前記スコア、及び前記第２のフレーム群の前記少な
くとも１つのフレームにおいて検出された前記動脈の特徴の前記スコアに基づいて、前記
第１のフレーム群の前記少なくとも１つのフレームを前記第２のフレーム群の前記少なく
とも１つのフレームと位置合わせすることを更に含む、請求項１に記載の方法。
【請求項４】
表現を出力することは、前記１つ以上のプロセッサが、少なくとも１つの値、印、又は
視覚的合図を出力することを更に含み、
前記少なくとも１つの値、印、又は視覚的合図は、色又はハッシングを含む、請求項１
に記載の方法。
【請求項５】
前記色は、検出された前記動脈の特徴の前記スコアに基づく色分けである、請求項６に
記載の方法。
【請求項６】
検出された前記動脈の特徴は、カルシウム負荷である、請求項１に記載の方法。
【請求項７】
前記カルシウムをスコアリングすることは、決定されたカルシウムアーク又は決定され
たカルシウム量に基づく、請求項６に記載の方法。
【請求項８】
前記１つ以上のプロセッサが、スコアリングされたカルシウム負荷に基づいて、フレー
ム単位でステント拡張を予測することを更に含む、請求項６に記載の方法。
【請求項９】
１つ以上のプロセッサが、血管セグメントの画像データを含む１つ以上のフレームを受
信することと、
前記１つ以上のプロセッサが、前記１つ以上のフレームの各々において動脈の特徴を検
出することと、
前記１つ以上のプロセッサが、前記１つ以上のフレームの各々における前記動脈の特徴
をスコアリングすることと、
前記１つ以上のプロセッサが、前記動脈の特徴のスコアに基づいて、関心領域を識別す
ることと、
前記１つ以上のプロセッサが、前記動脈の特徴のスコアに基づいて、前記関心領域に対
する前記スコアの視覚的表示を含む前記血管セグメントの表現を出力することと
を含む方法。
【請求項１０】
検出された前記動脈の特徴は、カルシウム負荷である、請求項９に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
［関連出願の相互参照］
本願は、２０１９年８月５日に出願された、冠動脈カルシウム負荷の縦断的表示（LONG
ITUDINAL DISPLAY OF CORONARY ARTERY CALCIUM BURDEN）という名称の米国仮特許出願第
６２／８８３，０６６号の出願日の利益を主張し、その開示は、引用することにより本明
細書の一部をなすものとする。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
一般に、冠動脈プラークは、線維性、脂質性、石灰化、血栓性、又はこれらのいくつか
の組み合わせである。石灰化プラークは、ステント留置又は血管形成術の間にてバルーン
を完全に拡張させなくすることがあるため、処置成功に対する特定のリスクをもたらし、
したがって、医師がカルシウムを識別してプラークを適切に処置することが極めて重要で
ある。一般に、光干渉断層撮影（ＯＣＴ）が、各断面フレームにおけるプラーク組成物の
識別に特に有用である。ＯＣＴ及び他のイメージングモダリティを、様々な動脈の特徴を
評価するために使用することができる。
【０００３】
冠動脈プラークの石灰化は、ステントが完全に拡張するのを妨げる可能性がある。拡張
不良のステントは、ステント内再狭窄のリスク及び将来の処置の必要性を増大させる。し
たがって、インターベンションに関わる心臓専門医はこのリスクを認識し、対応して処置
ストラテジを適応させることが非常に重要である。しかし、現在の標準的な診療及び技術
水準では、リスクを定量化するための適切なツールは医師に提供されていない。血管造影
及びＯＣＴはカルシウム沈着を可視化するのに役立つが、拡張不良のリスクを推定するの
に人手による経験則があり、依然として定量化不足かつ評価不足のリスクがある。
【図面の簡単な説明】
【０００４】
本開示の態様による例示的なシステムである。
本開示の態様による複数のインタフェース構成要素の一例である。

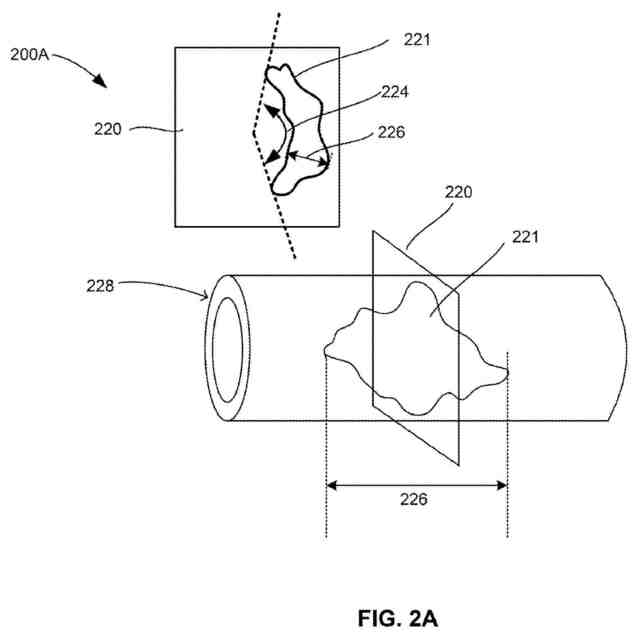

既存の例示的なスコアリング方法論である。
図２Ａのスコアリング方法論の例示的なグラフィック表現である。
本開示の態様による図２Ｂのスコアリング方法論の例示的なグラフィック表現である。
本開示の態様による例示的な表示である。
本開示の態様による例示的な表示である。

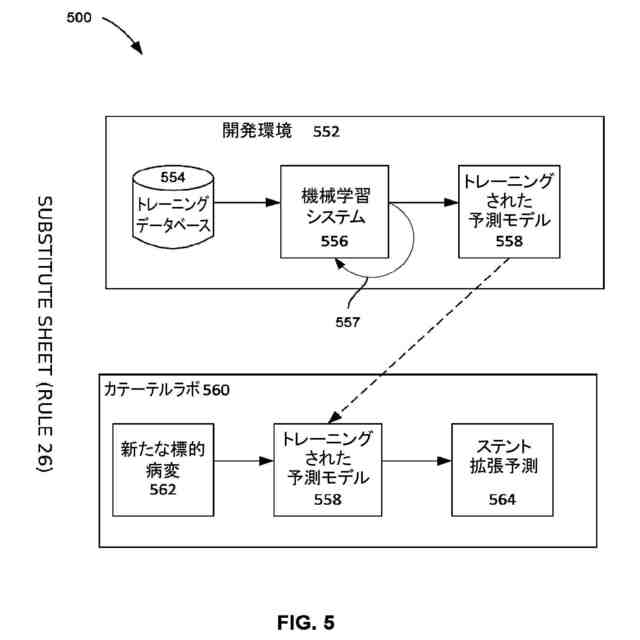

本開示の態様による例示的なシステムである。

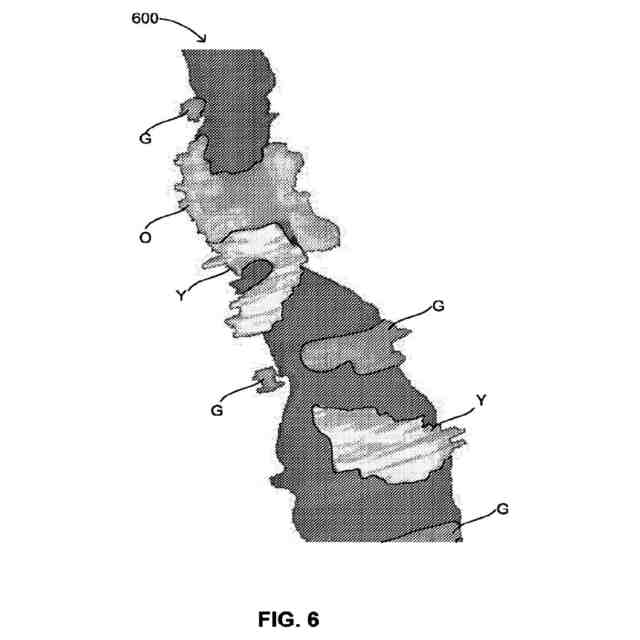

本開示の態様による例示的な血管である。
本開示の態様による複数のインタフェース構成要素の一例である。
交差検証結果の例示的なグラフィック表現である。
交差検証結果の例示的なグラフィック表現である。
本開示の態様による例示的な表示である。
本開示の態様による例示的なインタフェース構成要素である。
本開示の態様による例示的な表示である。
本開示の態様による血管の表現を出力する方法を示すフロー図である。
【発明を実施するための形態】
【０００５】
詳細な説明のいくつかの部分は、方法、例えばコンピュータメモリ内のデータビット上
の動作のアルゴリズム及び記号表現に関して述べられている。これらのアルゴリズムの記
述及び表現は、コンピュータ及びソフトウェア関連分野の当業者によって使用可能である
。１つの実施形態において、アルゴリズムは、ここでは、そして一般的には、所望の結果
をもたらす自己矛盾のない動作シーケンスであると考えられる。本明細書において、方法
停止として実行される又は他の方法で記載される動作は、物理量の物理的操作を必要とす
るものである。必ずしもそうではないが、通常、これらの量は、保存、転送、結合、変換
、比較、及び他の方法で操作可能な電気的又は磁気的信号の形態をとる。
【０００６】
本明細書で述べられるアルゴリズム及び表示は、いかなる特定のコンピュータ又は他の
装置にも本質的には関連しない。様々な汎用システムを、本明細書の教示に従ったプログ
ラムと共に使用する場合があり、又は必要な方法ステップを実行するためにより特別な装
置を構築することが便利であることが明らかとなる場合がある。これらの様々なシステム
のために必要な構造は、以下の記載から明らかとなる。
【０００７】
本開示の態様、実施形態、特徴、及び例は、全ての点において例示的であるとみなされ
るべきであり、本開示を限定することを意図するものではなく、その範囲は特許請求の範
囲によってのみ定められる。他の実施形態、変形形態、及び使用法は、特許請求される発
明の骨子及び範囲から逸脱することなしに、当業者には明らかであろう。
【０００８】
本願における見出し及び節の使用は、本発明を限定することを意味するものではない。
各節は、本発明の任意の態様、実施形態、又は特徴に適用することができる。
【０００９】
本願全体において、組成物が、特定の構成要素を有する（having）、含む（including,
or comprising）と記載されている場合、又はプロセスが特定のプロセスステップを有す
る、含むと記載されている場合、本教示の組成物はまた、記載された構成要素から本質的
になる（consist essentially of）、又はこれからなる（consist of）ことが意図され、
本教示のプロセスはまた、記載されたプロセスステップから本質的になる、又はこれから
なることが意図される。
【００１０】
本願において、要素又は構成要素が、記載された要素又は構成要素のリストに含まれる
及び／又はそこから選択されると言及されている場合、その要素又は構成要素は、記載さ
れた要素又は構成要素のうちの任意の１つであることが可能であり、記載された要素又は
構成要素のうちの２つ以上からなる群から選択可能であると理解されるべきである。さら
に、本明細書に記載される組成物、装置、又は方法の要素及び／又は特徴は、本明細書に
明示されているか又は暗示されているかにかかわらず、本教示の骨子及び範囲から逸脱す
ることなしに様々な方法で組み合わせることができることが理解されるべきである。
（【００１１】以降は省略されています）
