公開番号2025156461
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2025128266,2024035541
出願日2025-07-31,2015-12-24
発明の名称表示制御装置
出願人パイオニア株式会社
代理人弁理士法人インテクト国際特許事務所,個人
主分類B62D 1/04 20060101AFI20251002BHJP(鉄道以外の路面車両)
要約【課題】操作部に対する操作をハンドルから手を離して行う必要がなく、操作者が地図上に表示される地点のうち選択対象の候補である選択候補地点を決定するための枠画像などを必要以上に表示して操作者の安全運転に支障を及ぼすことのない表示制御装置等を提供する。
【解決手段】移動体のハンドルに付された操作部に対する操作者の操作を受け付け、画面に地図を表示させ、地図上に地点を表す地点画像を表示させ、設定された操作者の動作が検出された場合、地図上の地点の選択に用いられる選択画像を画面上に更に表示させ、操作に従い、地点画像の画面上の位置又は選択画像の画面上の位置を移動させる。
【選択図】図6
特許請求の範囲【請求項１】

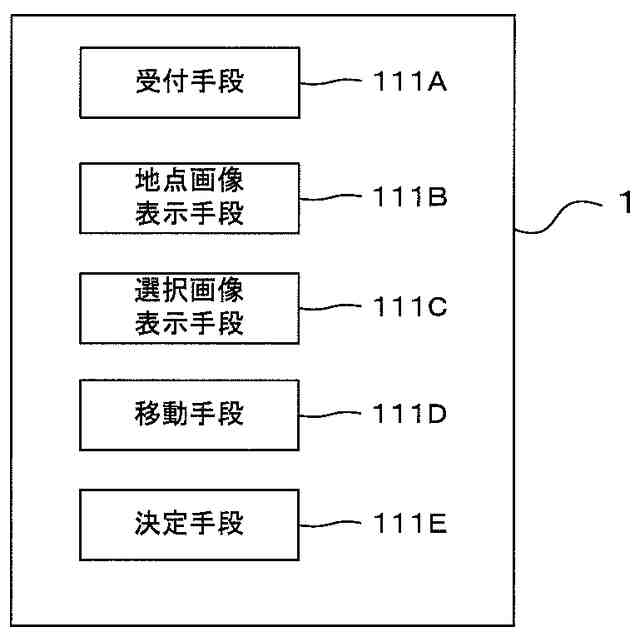

移動体のハンドルに付された操作部に対する操作者の操作を受け付ける受付手段と、
画面に表示された地図に地点を表す地点画像を表示させる地点画像表示手段と、
設定された前記操作者の動作を検出し、前記地図上の地点の選択に用いられる選択画像を前記画面に表示させる選択画像表示手段と、
前記操作に応じて、前記地点画像の前記画面の位置又は前記選択画像の前記画面の位置を移動させる移動手段と、
を備えることを特徴とする表示制御装置。

発明の詳細な説明【技術分野】
【０００１】
本願は、地図上に表示される地点を操作者が選択するための画面の表示制御を行う表示制御装置等の技術分野に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、自動車等の移動体とともに移動し、経路案内等を行うナビゲーション装置が普及している。こうしたナビゲーション装置などの情報提供装置では、地図上にレストランや公園など目的地となりうる地点を表す画像を表示し、操作者により画像が選択された場合に、当該画像が表す地点が選択されたと判定し、当該地点を目的地に設定するなどの処理を行う。その際、操作者によるどのような操作によって画像を選択できるようにするかが、安全運転を考える上で重要となる。
【０００３】
一方で、画面に表示される項目のうち何れの項目が選択されたかを判定する手法が多々提案されている。例えば、特許文献１には、操作画面に表示された複数の操作項目のうち何れかの操作項目を操作面の小さな入力装置を用いて選択する技術が開示されている。具体的には、タッチ操作が可能な操作面を備える入力装置と、複数の操作項目を含む操作画面を表示するディスプレイと、処理装置とを備え、処理装置はディスプレイに、入力装置により操作可能な画面範囲を表す枠であって、複数の操作項目のうちの一部の操作項目のみを囲む枠を表示する。そしてユーザによる枠移動操作に応じて枠の位置を移動させた後、枠内の操作項目に対するユーザによる選択操作に応じてユーザが選択した操作項目を特定する。すなわち、ユーザは枠を移動させて選択候補の操作項目を限定し、次いで、枠内の選択候補の中から実際に選択する操作項目を指定する。
【先行技術文献】
【特許文献】
【０００４】
特開２０１３－３３３４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１には、操作面（タッチパッド）を自動車のセンターコンソールやインストルメントパネルに配置する旨が開示されており、自動車の運転手はタッチ操作を行うためにハンドルから手を離して操作を行う必要があり安全運転に支障を及ぼす場合がある。
【０００６】
本願発明は、こうした事情に鑑み、操作部に対する操作をハンドルから手を離して行う必要がなく、操作者が地図上に表示される地点のうち選択対象の候補である選択候補地点を決定するための枠画像などを必要以上に表示して操作者の安全運転に支障を及ぼすことのない表示制御装置等を提供することを課題とする。
【課題を解決するための手段】
【０００７】
請求項１に記載の発明は、移動体のハンドルに付された操作部に対する操作者の操作を受け付ける受付手段と、画面に表示された地図に地点を表す地点画像を表示させる地点画像表示手段と、設定された前記操作者の動作を検出し、前記地図上の地点の選択に用いられる選択画像を前記画面に表示させる選択画像表示手段と、前記操作に応じて、前記地点画像の前記画面の位置又は前記選択画像の前記画面の位置を移動させる移動手段と、を備えることを特徴とする。
【０００８】
請求項１４に記載の発明は、表示制御装置が行う表示制御方法であって、移動体のハンドルに付された操作部に対する操作者の操作を受け付ける受付工程と、画面に表示された地図に地点を表す地点画像を表示させる地点画像表示工程と、設定された前記操作者の動作が検出し、前記地図上の地点の選択に用いられる選択画像を前記画面に表示させる選択画像表示工程と、前記操作に応じて、前記地点画像の前記画面の位置又は前記選択画像の前記画面の位置を移動させる移動工程と、を含むことを特徴とする。
【０００９】
請求項１５に記載の発明は、コンピュータを、移動体のハンドルに付された操作部に対する操作者の操作を受け付ける受付手段、画面に表示された地図に地点を表す地点画像を表示させる地点画像表示手段、設定された前記操作者の動作を検出し、前記地図上の地点の選択に用いられる選択画像を前記画面に表示させる選択画像表示手段、前記操作に応じて、前記地点画像の前記画面の位置又は前記選択画像の前記画面の位置を移動させる移動手段、として機能させることを特徴とする。
【００１０】
請求項１６に記載の発明は、コンピュータを、移動体のハンドルに付された操作部に対する操作者の操作を受け付ける受付手段、画面に表示された地図に地点を表す地点画像を表示させる地点画像表示手段、設定された前記操作者の動作を検出し、前記地図上の地点の選択に用いられる選択画像を前記画面に表示させる選択画像表示手段、前記操作に応じて、前記地点画像の前記画面の位置又は前記選択画像の前記画面の位置を移動させる移動手段、として機能させることを特徴とする表示制御プログラムを記録したコンピュータ読み取り可能な記録媒体である。
【図面の簡単な説明】
（【００１１】以降は省略されています）
