公開番号2025156425
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2025127195,2024045445
出願日2025-07-30,2018-07-12
発明の名称デジタル放送変調波の処理方法
出願人マクセル株式会社
代理人弁理士法人筒井国際特許事務所
主分類H04H 20/28 20080101AFI20251002BHJP(電気通信技術)
要約【課題】高度デジタル放送サービスをより好適に送信または受信する技術を提供する。
【解決手段】同一周波数帯で送信電力の異なる上側階層変調波と下側階層変調波を合成した合成波を伝送し、前記上側階層変調波と前記下側階層変調波の送信電力の差の変更を行い、前記送信電力の差に関する情報を前記上側階層変調波または前記下側階層変調波のいずれかに含めて送信するように構成する。

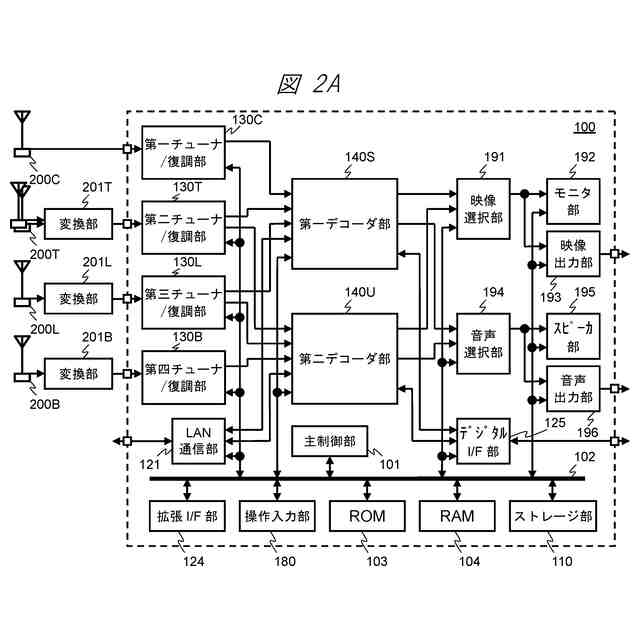

【選択図】図2A
特許請求の範囲【請求項１】
デジタル放送システムの放送受信装置におけるデジタル放送変調波の処理方法であって、
前記デジタル放送システムにおいて、同一周波数帯で送信電力の異なる上側階層変調波と下側階層変調波を合成した合成波を受信する受信ステップと、
前記受信ステップで受信した前記合成波に含まれるＴＭＣＣ情報および／またはＡＣ情報から前記上側階層変調波の変調パラメータを取得し、当該変調パラメータの変更を検出する検出ステップと、
前記検出ステップにおいて前記変調パラメータの変更が検出された場合に、再スキャン処理を実行する再スキャンステップと、
を備える、
デジタル放送変調波の処理方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、放送送信技術または放送受信技術に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来のアナログ放送サービスに替わり、１９９０年代後半より各国でデジタル放送サービスが開始された。デジタル放送サービスは、誤り訂正技術を用いた放送品質の向上、圧縮符号化技術を用いた多チャンネル化およびＨＤ（ＨｉｇｈＤｅｆｉｎｉｔｉｏｎ）化、ＢＭＬ（ＢｒｏａｄｃａｓｔＭａｒｋｕｐＬａｎｇｕａｇｅ）やＨＴＭＬ５（ＨｙｐｅｒＴｅｘｔＭａｒｋｕｐＬａｎｇｕａｇｅｖｅｒｓｉｏｎ５）を用いたサービスのマルチメディア化、等を実現した。
【０００３】
近年では、さらなる周波数使用効率の向上、高解像度化や高機能化を目的として、各国において、高度デジタル放送方式の検討が進められている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－１４４２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
現行のデジタル放送はサービスを開始してから既に１０年以上を経過しており、現行のデジタル放送サービスを受信可能な放送受信装置が充分に普及している。このため、現在検討を進めている高度デジタル放送サービスを開始するにあたっては、現行のデジタル放送サービスとの互換性を考慮する必要がある。即ち、現行のデジタル放送サービスの視聴環境を維持しつつ、映像信号のＵＨＤ（ＵｌｔｒａＨｉｇｈＤｅｆｉｎｉｔｉｏｎ）化等を実現することが好ましい。
【０００６】
デジタル放送サービスでＵＨＤ放送を実現する技術として特許文献１に記載のシステムがある。しかしながら、特許文献１に記載のシステムは現行のデジタル放送に置き換えるものであり、現行のデジタル放送サービスの視聴環境の維持を考慮したものではない。
【０００７】
本発明の目的は、現行のデジタル放送サービスとの互換性も考慮した、より高機能な高度デジタル放送サービスをより好適に送信または受信する技術を提供することである。
【課題を解決するための手段】
【０００８】
前記課題を解決するための手段として、特許請求の範囲に記載の技術を用いる。
【０００９】
一例を挙げるならば、デジタル放送システムの放送受信装置におけるデジタル放送変調波の処理方法であって、前記デジタル放送システムにおいて、同一周波数帯で送信電力の異なる上側階層変調波と下側階層変調波を合成した合成波を受信する受信ステップと、前記受信ステップで受信した前記合成波に含まれるＴＭＣＣ情報および／またはＡＣ情報から前記上側階層変調波の変調パラメータを取得し、当該変調パラメータの変更を検出する検出ステップと、前記検出ステップにおいて前記変調パラメータの変更が検出された場合に、再スキャン処理を実行する再スキャンステップと、を備える、デジタル放送変調波の処理方法を用いる。
【発明の効果】
【００１０】
本発明によれば、高度デジタル放送サービスをより好適に送信または受信する技術を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
