公開番号2025157928
公報種別公開特許公報(A)
公開日2025-10-16
出願番号2024060285
出願日2024-04-03
発明の名称放送信号の処理方法
出願人マクセル株式会社
代理人弁理士法人筒井国際特許事務所
主分類H04N 21/2362 20110101AFI20251008BHJP(電気通信技術)
要約【課題】高度デジタル放送サービスをより好適に送信または受信する技術を提供する。
【解決手段】マルチレイヤ符号化を用いるデジタル放送システムにおける放送信号の処理方法であって、第1のレイヤの映像と、第2のレイヤの映像と、前記第1のレイヤの映像に対する前記第2のレイヤの映像の関係性を識別可能な識別情報と、を含む放送信号を送信する送信ステップと、前記送信ステップで送信された前記放送信号を受信する受信ステップと、前記受信ステップで受信した前記放送信号に含まれる前記識別情報を用いて、前記第1のレイヤの映像に対する前記第2のレイヤの映像の関係性を識別する識別ステップと、を備える、放送信号の処理方法を用いる。

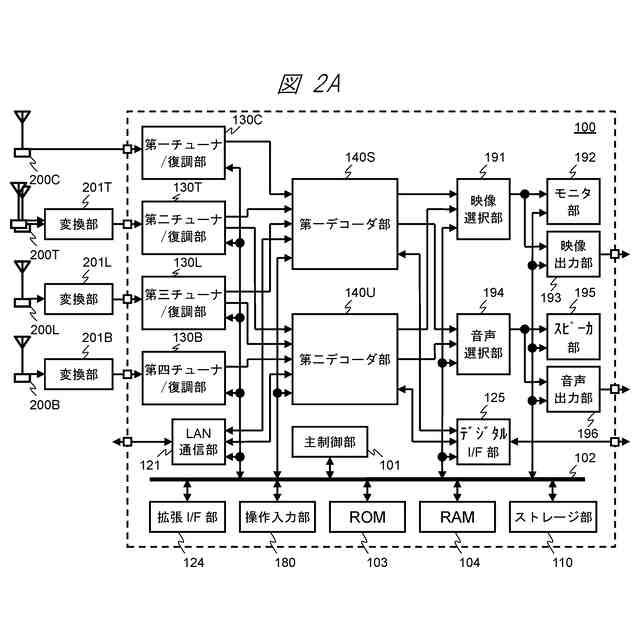

【選択図】図2A
特許請求の範囲【請求項１】
マルチレイヤ符号化を用いるデジタル放送システムにおける放送信号の処理方法であって、
第１のレイヤの映像と、第２のレイヤの映像と、前記第１のレイヤの映像に対する前記第２のレイヤの映像の関係性を識別可能な識別情報と、を含む放送信号を送信する送信ステップと、
前記送信ステップで送信された前記放送信号を受信する受信ステップと、
前記受信ステップで受信した前記放送信号に含まれる前記識別情報を用いて、前記第１のレイヤの映像に対する前記第２のレイヤの映像の関係性を識別する識別ステップと、
を備える、
放送信号の処理方法。
続きを表示（約 260 文字）【請求項２】
マルチレイヤ符号化を用いるデジタル放送システムにおける放送信号の処理方法であって、
第１のレイヤの映像と、第２のレイヤの映像と、前記第２のレイヤの映像の表示の必要性を識別可能な識別情報と、を含む放送信号を送信する送信ステップと、
前記送信ステップで送信された前記放送信号を受信する受信ステップと、
前記受信ステップで受信した前記放送信号に含まれる前記識別情報を用いて、前記第２のレイヤの映像の表示の必要性を識別する識別ステップと、
を備える、
放送信号の処理方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、放送信号の処理方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来のアナログ放送サービスに替わり、１９９０年代後半より各国でデジタル放送サービスが開始された。デジタル放送サービスは、誤り訂正技術を用いた放送品質の向上、圧縮符号化技術を用いた多チャンネル化およびＨＤ（ＨｉｇｈＤｅｆｉｎｉｔｉｏｎ）、ＢＭＬ（ＢｒｏａｄｃａｓｔＭａｒｋｕｐＬａｎｇｕａｇｅ）やＨＴＭＬ５（ＨｙｐｅｒＴｅｘｔＭａｒｋｕｐＬａｎｇｕａｇｅｖｅｒｓｉｏｎ５）を用いたサービスのマルチメディア化、等を実現した。
【０００３】
近年では、さらなる周波数使用効率の向上、高解像度化や高機能化を目的として、各国において、高度デジタル放送方式の検討が進められている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－１４４０２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
現行のデジタル放送はサービスを開始してから既に１０年以上を経過しており、現行のデジタル放送サービスを受信可能な放送受信装置が充分に普及している。このため、現在検討を進めている高度デジタル放送サービスを開始するにあたっては、現行のデジタル放送サービスとの互換性を考慮する必要がある。即ち、現行のデジタル放送サービスの視聴環境を維持しつつ、映像信号のＵＨＤ（ＵｌｔｒａＨｉｇｈＤｅｆｉｎｉｔｉｏｎ）化等を実現することが好ましい。
【０００６】
デジタル放送サービスでＵＨＤ放送を実現する技術として特許文献１に記載のシステムがある。しかしながら、特許文献１に記載のシステムは現行のデジタル放送に置き換えるものであり、現行のデジタル放送サービスの視聴環境の維持を考慮したものではない。
【０００７】
本発明の目的は、現行のデジタル放送サービスとの互換性も考慮した、より高機能な高度デジタル放送サービスをより好適に送信または受信する技術を提供することである。
【課題を解決するための手段】
【０００８】
前記課題を解決するための手段として、特許請求の範囲に記載の技術を用いる。
【０００９】
一例を挙げるならば、マルチレイヤ符号化を用いるデジタル放送システムにおける放送信号の処理方法であって、第１のレイヤの映像と、第２のレイヤの映像と、前記第１のレイヤの映像に対する前記第２のレイヤの映像の関係性を識別可能な識別情報と、を含む放送信号を送信する送信ステップと、前記送信ステップで送信された前記放送信号を受信する受信ステップと、前記受信ステップで受信した前記放送信号に含まれる前記識別情報を用いて、前記第１のレイヤの映像に対する前記第２のレイヤの映像の関係性を識別する識別ステップと、を備える、放送信号の処理方法を用いれば良い。
【発明の効果】
【００１０】
本発明によれば、高度デジタル放送サービスをより好適に送信または受信する技術を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
