公開番号2025156350
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2025112782,2024075645
出願日2025-07-03,2020-02-04
発明の名称ヘッドマウントディスプレイ装置
出願人マクセル株式会社
代理人青稜弁理士法人
主分類H04N 5/64 20060101AFI20251002BHJP(電気通信技術)
要約【課題】ヘッドマウントディスプレイ装置装着時のユーザの危険を回避可能なヘッドマウントディスプレイ装置を提供することを目的とする。
【解決手段】そのために、外界画像を第一画像入力部で取得して表示部に表示するビデオ透過型のヘッドマウントディスプレイ装置であって、装着者の両眼の状態の画像を取得する第二画像入力部と、制御部を有し、制御部は、第二画像入力部で取得した装着者の両眼の状態の画像から、所定時間以上両眼を閉じた状態が継続しない場合には装着者は覚醒状態であると判断し、所定時間以上両眼を閉じた状態が継続した場合には装着者は睡眠状態であると判断し、睡眠状態から覚醒状態になった場合、表示部に第一画像入力部で取得した外界画像を表示するように構成する。
【選択図】図4
特許請求の範囲【請求項１】
外界画像を第一画像入力部で取得して表示部に表示するビデオ透過型のヘッドマウントディスプレイ装置であって、
装着者の両眼の状態の画像を取得する第二画像入力部と、
制御部を有し、
前記制御部は、前記第二画像入力部で取得した装着者の両眼の状態の画像から、所定時間以上両眼を閉じた状態が継続しない場合には装着者は覚醒状態であると判断し、所定時間以上両眼を閉じた状態が継続した場合には装着者は睡眠状態であると判断し、前記睡眠状態から前記覚醒状態になった場合、前記表示部に前記第一画像入力部で取得した外界画像を表示することを特徴とするヘッドマウントディスプレイ装置。
続きを表示（約 1,700 文字）【請求項２】
請求項１に記載のヘッドマウントディスプレイ装置であって、
前記制御部は、前記覚醒状態から前記睡眠状態となった場合は、前記表示部の表示を、前記覚醒状態で表示していたアプリケーション画像から無映像画面に切り替え、その後、前記睡眠状態から前記覚醒状態になった場合、前記表示部の表示を、前記無映像画面から前記外界画像に切り替えることを特徴とするヘッドマウントディスプレイ装置。
【請求項３】
請求項１に記載のヘッドマウントディスプレイ装置であって、
前記制御部は、前記覚醒状態から前記睡眠状態となった場合は、前記表示部の表示として、前記覚醒状態で表示していたアプリケーション画像を継続表示し、その後、前記睡眠状態から前記覚醒状態になった場合、前記表示部の表示を、前記アプリケーション画像から前記外界画像に切り替えることを特徴とするヘッドマウントディスプレイ装置。
【請求項４】
請求項１に記載のヘッドマウントディスプレイ装置であって、
前記制御部は、前記覚醒状態から前記睡眠状態となった場合は、前記表示部の表示を、前記覚醒状態で表示していたアプリケーション画像から前記外界画像に切り替えることを特徴とするヘッドマウントディスプレイ装置。
【請求項５】
外界画像を第一画像入力部で取得して表示部に表示するビデオ透過型のヘッドマウントディスプレイ装置であって、
装着者の両眼の状態の画像を取得する第二画像入力部と、
制御部を有し、
前記制御部は、前記第二画像入力部で取得した装着者の両眼の状態の画像から、所定時間以上両眼を閉じた状態が継続しない場合には装着者は覚醒状態であると判断し、所定時間以上両眼を閉じた状態が継続した場合には装着者は睡眠状態であると判断し、前記睡眠状態から前記覚醒状態になった場合、前記表示部にヘッドマウントディスプレイ装置を装着中である旨を警告する警告メッセージを表示することを特徴とするヘッドマウントディスプレイ装置。
【請求項６】
請求項５に記載のヘッドマウントディスプレイ装置であって、
前記制御部は、前記覚醒状態から前記睡眠状態となった場合は、前記表示部の表示を、前記覚醒状態で表示していたアプリケーション画像から無映像画面に切り替え、その後、前記睡眠状態から前記覚醒状態になった場合、前記表示部に、前記無映像画面に前記警告メッセージを重畳表示することを特徴とするヘッドマウントディスプレイ装置。
【請求項７】
請求項５に記載のヘッドマウントディスプレイ装置であって、
前記制御部は、前記覚醒状態から前記睡眠状態となった場合は、前記表示部の表示として、前記覚醒状態で表示していたアプリケーション画像を継続表示し、その後、前記睡眠状態から前記覚醒状態になった場合、前記表示部に、前記アプリケーション画像に前記警告メッセージを重畳表示することを特徴とするヘッドマウントディスプレイ装置。
【請求項８】
請求項５に記載のヘッドマウントディスプレイ装置であって、
前記制御部は、前記覚醒状態から前記睡眠状態となった場合は、前記表示部に、前記覚醒状態で表示していたアプリケーション画像に前記警告メッセージを重畳表示することを特徴とするヘッドマウントディスプレイ装置。
【請求項９】
外界画像を第一画像入力部で取得して表示部に表示するビデオ透過型のヘッドマウントディスプレイ装置であって、
通信部と、
制御部を有し、
前記制御部は、前記通信部を介して緊急警報を受信した場合には、前記表示部の表示を、表示していたアプリケーション画像から前記第一画像入力部で取得した外界画像に切り替えることを特徴とするヘッドマウントディスプレイ装置。
【請求項１０】
請求項９に記載のヘッドマウントディスプレイ装置であって、
前記制御部は、前記緊急警報の内容を知らせる警告メッセージを前記表示部に重畳表示することを特徴とするヘッドマウントディスプレイ装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ヘッドマウントディスプレイ装置（以下、ＨＭＤ:Head Mount Display、と称す）に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
ディスプレイを搭載し、頭部に装着して情報を視聴するＨＭＤは、近年、ゲーム用途や作業支援の分野での利用が広がりつつある。
【０００３】
本技術分野の背景技術として特許文献１がある。特許文献１には、表示画面に映像信号による映像を表示すると共に外光が透過するように成され、映像表示部分と外光透過部分との割合いを制御できるように成されかつ使用者の頭部に装着可能に成された表示手段と、使用者の見ようとする方向あるいは使用者の頭部の姿勢や頭部の位置を検出する検出手段と、検出手段の検出に応じて表示手段の表示画面における映像表示部分と外光透過部分との割合いを制御する表示制御手段とを備えた頭部装着型表示装置が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開平８－３２８５１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１では、ユーザがＨＭＤを装着したままで、使用者の見ようとする方向あるいは使用者の頭部の姿勢や頭部の位置に応じて、ＨＭＤの表示画像と外界映像とを見ることが出来る。
【０００６】
しかしながら、ユーザがＨＭＤを装着したまま寝てしまい、睡眠後に覚醒、或いは半覚醒した際に、ユーザがＨＭＤを装着していることを失念する場合が考えられる。この場合、ユーザはＨＭＤにより視界をふさがれて周辺状況を確認できないため、自身の状況を把握できず、慌てて行動した場合などは危険な状態を引き起こす可能性がある。上記特許文献１にはこのような状況に関して考慮されていない。
【０００７】
本発明は、上記課題に鑑み、ＨＭＤ装着時のユーザの危険を回避可能なＨＭＤを提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明は、その一例を挙げるならば、外界画像を第一画像入力部で取得して表示部に表示するビデオ透過型のヘッドマウントディスプレイ装置であって、装着者の両眼の状態の画像を取得する第二画像入力部と、制御部を有し、制御部は、第二画像入力部で取得した装着者の両眼の状態の画像から、所定時間以上両眼を閉じた状態が継続しない場合には装着者は覚醒状態であると判断し、所定時間以上両眼を閉じた状態が継続した場合には装着者は睡眠状態であると判断し、睡眠状態から覚醒状態になった場合、表示部に第一画像入力部で取得した外界画像を表示するように構成する。
【発明の効果】
【０００９】
本発明によれば、ＨＭＤ装着時のユーザの危険を回避可能なＨＭＤを提供できる。
【図面の簡単な説明】
【００１０】

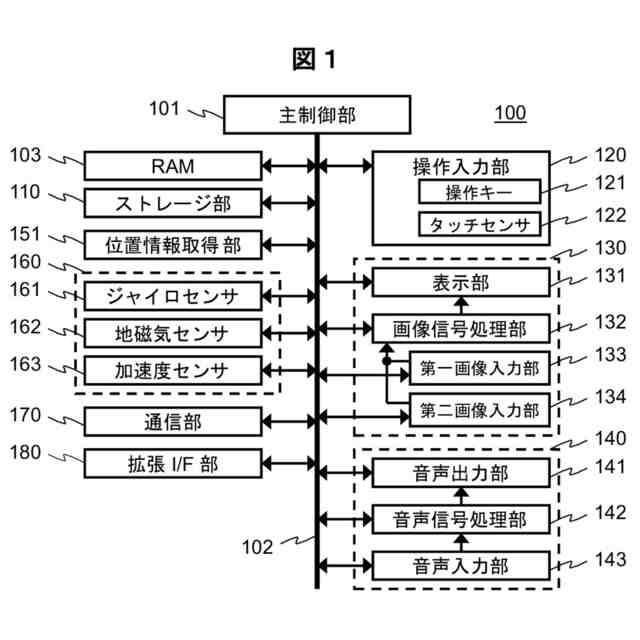

実施例１におけるＨＭＤのハードウェア構成を示すブロック図である。

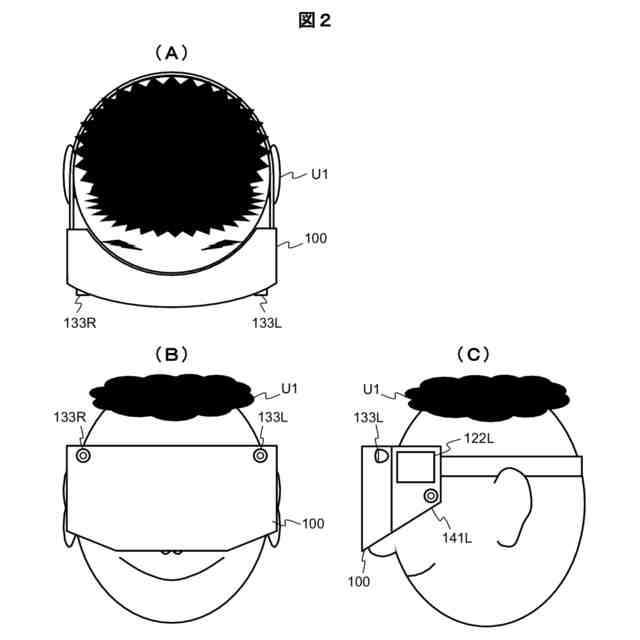

実施例１におけるＨＭＤの外観および装着図である。
実施例１におけるＨＭＤの機能構成図である。
実施例１におけるＨＭＤの処理フローチャートである。

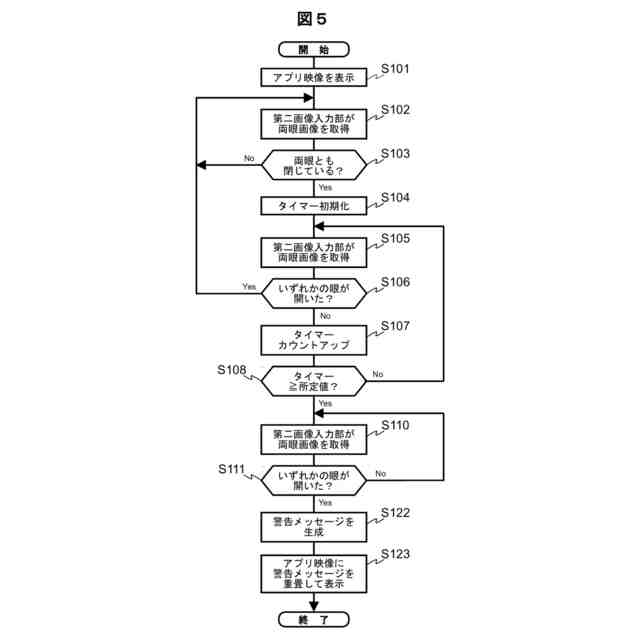

実施例２におけるＨＭＤの処理フローチャートである。
実施例２における警告メッセージの表示例である。
実施例３におけるＨＭＤの処理フローチャートである。
実施例４におけるＨＭＤの処理フローチャートである。
実施例４におけるＨＭＤの警告メッセージの表示例である。
実施例４におけるＨＭＤの外界表示例である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
