公開番号2025146966
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2025126515,2025085748
出願日2025-07-29,2015-02-02
発明の名称コンテンツ保護処理方法
出願人マクセル株式会社
代理人弁理士法人筒井国際特許事務所
主分類H04N 21/8355 20110101AFI20250926BHJP(電気通信技術)
要約【課題】より付加価値の高い機能を実行可能な放送受信装置を提供すること。
【解決手段】デジタル放送サービスを受信可能な放送受信装置であって、デジタル放送サービスの放送波を受信する放送受信部と、受信した放送波から少なくとも放送番組に関する符号化番組映像データと番組連携データと画面レイアウト制御情報とを分離する分離部と、符号化番組映像データを復号して番組映像情報を再生する映像復号部と、番組連携データを解釈して番組連携情報を生成する連携情報生成部と、画面レイアウト制御情報に応じて、映像表示領域を適宜領域分割し、分割した領域に番組映像情報と番組連携情報とを適宜配置し、映像表示領域のデータを映像情報として出力することが可能な提示処理部と、映像情報を表示する表示部と、ユーザの操作指示を入力する操作入力部と、制御部と、を備える。
【選択図】図7A
特許請求の範囲【請求項１】
放送局側から放送番組コンテンツを伝送し、放送受信装置で前記放送番組コンテンツを受信する伝送システムにおけるコンテンツ保護処理方法であって、
前記伝送システムにおいて、前記放送局側から前記放送受信装置へ前記放送番組コンテンツを伝送する伝送ステップと、
前記伝送ステップで伝送された前記放送番組コンテンツを前記放送受信装置が受信する受信ステップと、
前記受信ステップで受信した前記放送番組コンテンツを前記放送受信装置が蓄積する蓄積ステップと、
前記蓄積ステップで蓄積した前記放送番組コンテンツを前記放送受信装置が外部機器へ出力する出力ステップと、
を備え、
前記蓄積ステップでは、
前記受信ステップで受信した前記放送番組コンテンツが前記伝送システムにおいて１世代のみコピー可の保護が指定されて伝送されたコンテンツであるときには、前記放送受信装置のみで再生可能となるように暗号化した状態で前記放送番組コンテンツを蓄積するものであり、
前記受信ステップで受信した前記放送番組コンテンツが前記伝送システムにおいて所定複数回数コピー可の保護が指定されて伝送されたコンテンツであるときには、前記放送番組コンテンツについて９回のコピーと１回のムーブ処理が可能な状態かつ前記放送受信装置のみで再生可能となるように暗号化を施した状態で、前記放送番組コンテンツを蓄積するものであり、
前記受信ステップで受信した前記放送番組コンテンツが前記伝送システムにおいて制限なしにコピー可かつ暗号化による保護が指定されて伝送されたコンテンツであるときには、前記放送受信装置のみで再生可能となるように暗号化を施した状態で、前記放送番組コンテンツを蓄積するものであり、
前記蓄積ステップでの前記放送番組コンテンツの蓄積は、前記放送受信装置に備えられるイーサネットに対応したハードウェアで構成されるＩＰインタフェースを介して当該ＩＰインタフェースの出力先にある蓄積部において行うことが可能であり、前記蓄積ステップでの前記ＩＰインタフェースの出力先にある前記蓄積部への前記放送受信装置のみで再生可能となるように暗号化を施した状態での前記放送番組コンテンツの蓄積と、前記蓄積ステップで前記ＩＰインタフェースの出力先にある前記蓄積部に前記放送受信装置のみで再生可能となるように暗号化を施した状態で蓄積した前記放送番組コンテンツについての前記出力ステップでの前記外部機器へのコピー禁止の状態での出力および前記外部機器へのコピーおよび前記外部機器へのムーブと、をイーサネットに対応したハードウェアで構成される同一のＩＰインタフェースを介して行うことが可能であり、
前記蓄積ステップで前記ＩＰインタフェースの出力先にある前記蓄積部に前記放送受信装置のみで再生可能となるように暗号化を施した状態で蓄積した前記放送番組コンテンツについての前記出力ステップでの前記ＩＰインタフェースを介した前記外部機器への出力制御状態は、前記外部機器のＩＰアドレスが前記放送受信装置のＩＰアドレスと同一のサブネット内にあるときに前記蓄積ステップで前記ＩＰインタフェースの出力先にある前記蓄積部に前記放送受信装置のみで再生可能となるように暗号化を施した状態で蓄積した前記放送番組コンテンツについての前記出力ステップでの前記外部機器へのコピー禁止の状態での出力および前記外部機器へのコピーおよび前記外部機器へのムーブが可能か禁止かの出力制御状態と、前記外部機器のＩＰアドレスが前記放送受信装置のＩＰアドレスと同一のサブネット内にないときに前記蓄積ステップで前記ＩＰインタフェースの出力先にある前記蓄積部に前記放送受信装置のみで再生可能となるように暗号化を施した状態で蓄積した前記放送番組コンテンツについての前記出力ステップでの前記外部機器へのコピー禁止の状態での出力および前記外部機器へのコピーおよび前記外部機器へのムーブが可能か禁止かの出力制御状態とで異ならせるものであり、
前記出力ステップにおける前記放送番組コンテンツの出力では、前記イーサネットに対応したハードウェアで構成される前記ＩＰインタフェースにより行われる出力に加えて、ＨＤＭＩにより行われる出力が可能である、
コンテンツ保護処理方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コンテンツ保護処理方法に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
デジタル放送サービスの拡張機能の１つに、放送波でデジタルデータを送信し、天気予報やニュース、おすすめ番組等の各種情報を表示するデータ放送がある。データ放送を受信可能なテレビ受信機は既に多数市販されており、また、データ放送受信に関する技術も下記特許文献１をはじめ多数が公表されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－１８６４８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年のコンテンツ配信に関する環境変化に対して、テレビ受信機も様々な機能拡張を求められている。特にインターネット等のブロードバンドネットワーク環境を利用したコンテンツや連携アプリケーションの配信に対する要求、及び、映像コンテンツの高解像度化／高精細化に対する要求、等が多い。しかしながら、現行のテレビ受信機が備えるデータ放送受信機能等のみの流用、或いは、前記データ放送受信機能等の機能拡張のみでは、前記要求に応え得る高付加価値のテレビ受信機を提供することは難しい。
【０００５】
本発明の目的は、より付加価値の高い機能を実行可能なコンテンツ保護処理方法を提供することである。
【課題を解決するための手段】
【０００６】
前記課題を解決するための手段として、特許請求の範囲に記載の技術を用いる。
【発明の効果】
【０００７】
本発明の技術を用いることにより、より付加価値の高い機能を実行可能なコンテンツ保護処理方法を提供することができる。
【図面の簡単な説明】
【０００８】
実施例１に係る放送受信装置を含む放送通信システムの一例を示すシステム構成図である。

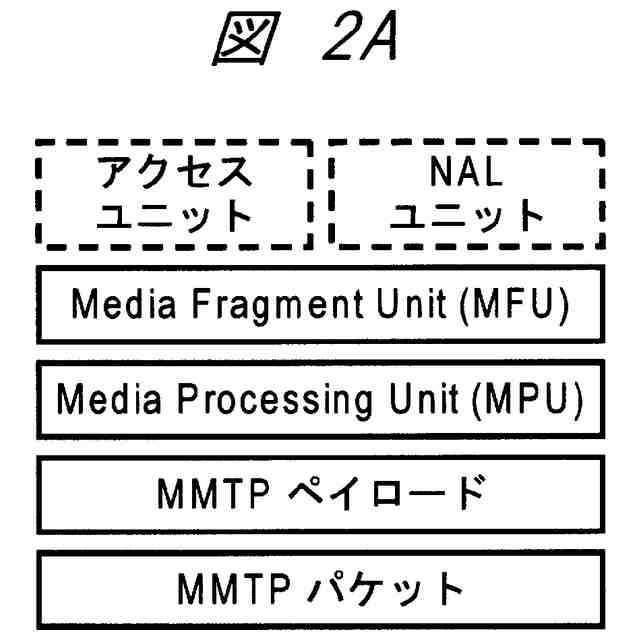

ＭＭＴにおける符号化信号の概要の説明図である。

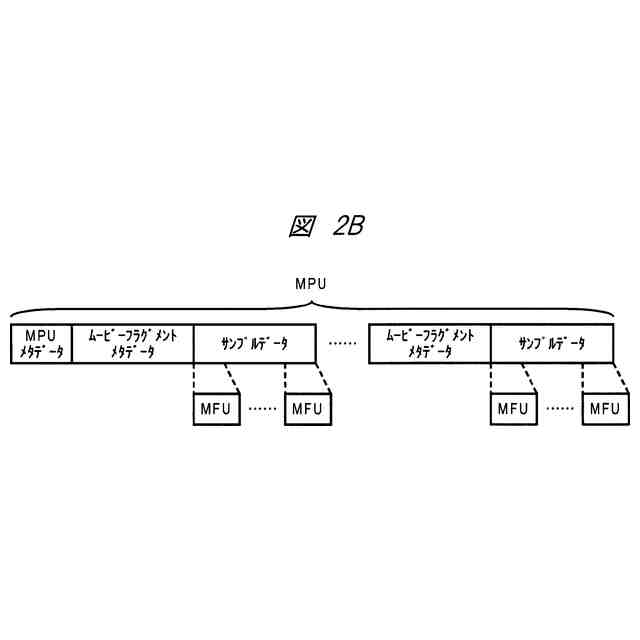

ＭＭＴにおけるＭＰＵの構成図である。

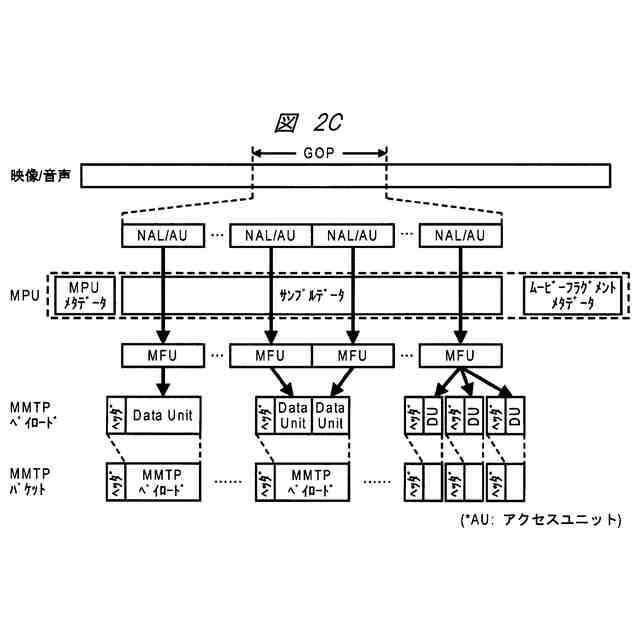

ＭＭＴにおけるＭＭＴＰパケットの構成図である。

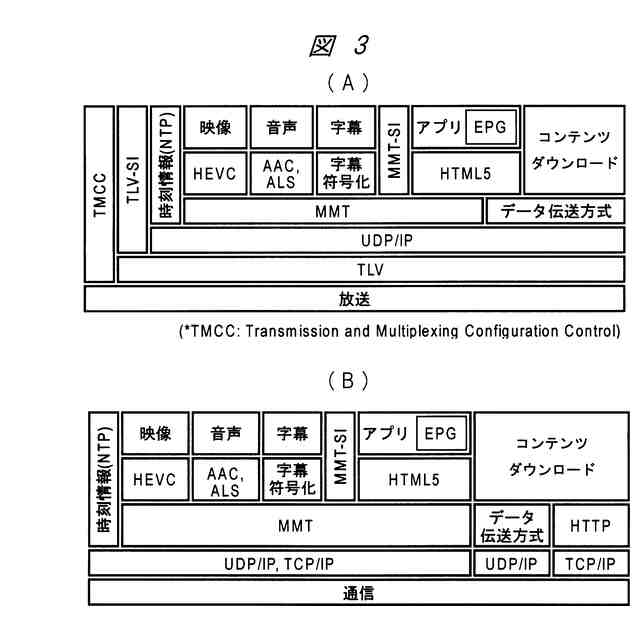

ＭＭＴを用いる放送システムのプロトコルスタックの概念図である。

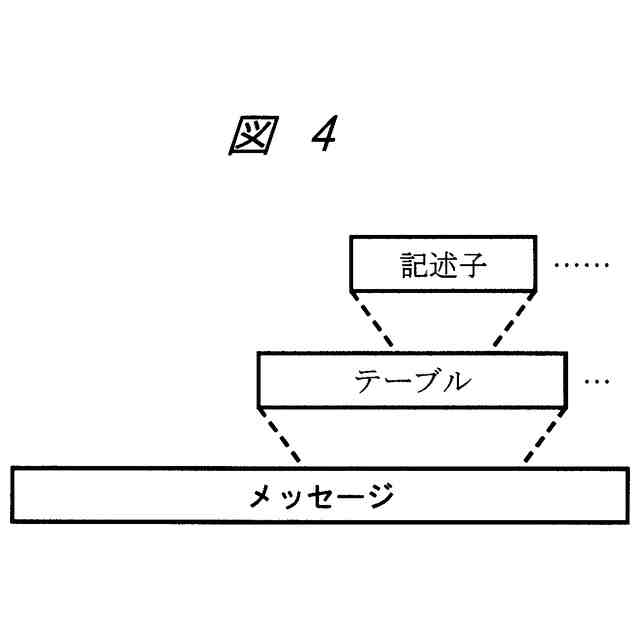

放送システムで用いる制御情報の階層構成図である。

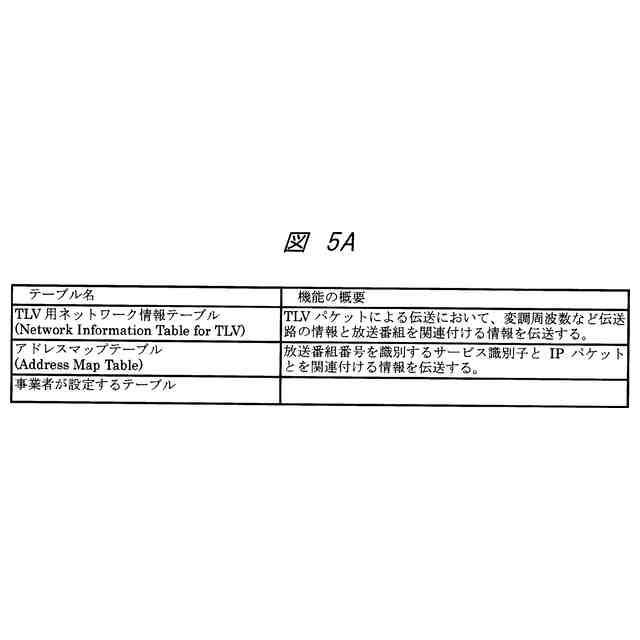

放送システムのＴＬＶ－ＳＩで使用されるテーブルの一覧である。

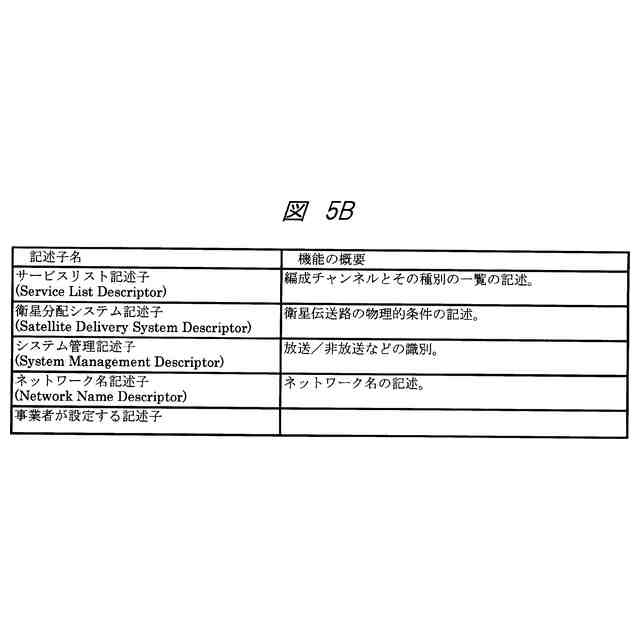

放送システムのＴＬＶ－ＳＩで使用される記述子の一覧である。

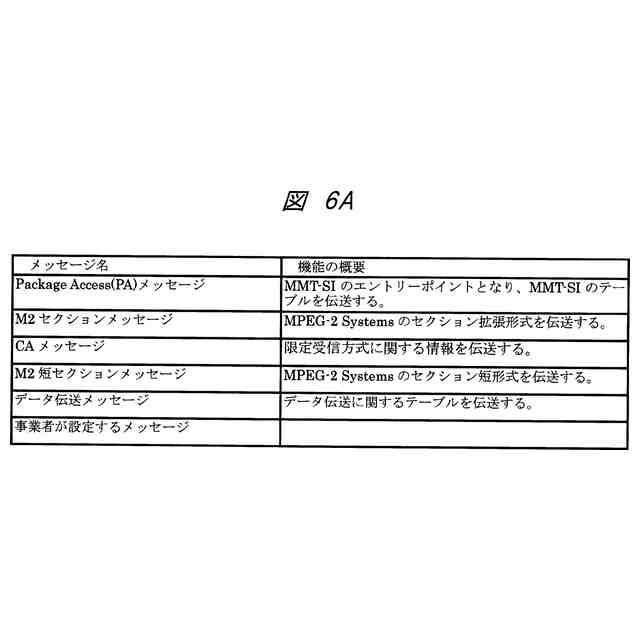

放送システムのＭＭＴ－ＳＩで使用されるメッセージの一覧である。
放送システムのＭＭＴ－ＳＩで使用されるテーブルの一覧である。
放送システムのＭＭＴ－ＳＩで使用される記述子の一覧（その１）である。
放送システムのＭＭＴ－ＳＩで使用される記述子の一覧（その２）である。
放送システムのデータ伝送と各テーブルの関係を示す図である。
実施例１に係る放送受信装置のブロック図である。
実施例１に係る放送受信装置の提示機能の論理的プレーン構造の構成図である。
実施例１に係る放送受信装置のクロック同期／提示同期のシステム構成図である。
実施例１に係る放送受信装置のソフトウェア構成図である。
実施例１に係る放送局サーバのブロック図である。
実施例１に係るサービス事業者サーバのブロック図である。
実施例１に係る携帯情報端末のブロック図である。
実施例１に係る携帯情報端末のソフトウェア構成図である。
放送システムのＭＨ－ＴＯＴのデータ構造を示す図である。
放送システムのＪＳＴ＿ｔｉｍｅパラメータのフォーマットを示す図である。
実施例１に係る放送受信装置のＭＪＤからの現在日付の算出方法を示す図である。
放送システムのＮＴＰ形式の構成を示す図である。
放送システムのＭＰＵタイムスタンプ記述子のデータ構造を示す図である。
放送システムのＴＭＣＣ拡張情報領域の時刻情報のデータ構造を示す図である。
実施例１に係る放送受信装置のチャンネルスキャン時の動作シーケンス図である。
放送システムのＴＬＶ－ＮＩＴのデータ構造を示す図である。
放送システムの衛星分配システム記述子のデータ構造を示す図である。
放送システムのサービスリスト記述子のデータ構造を示す図である。
放送システムのＡＭＴのデータ構造を示す図である。
実施例１に係る放送受信装置の選局時の動作シーケンス図である。
放送システムのＭＰＴのデータ構造を示す図である。
放送システムのＬＣＴのデータ構造を示す図である。
ＬＣＴに基づくレイアウト番号へのレイアウトの割当の例を示す図である。
ＬＣＴに基づくレイアウト番号へのレイアウトの割当の例を示す図である。
ＬＣＴに基づくレイアウト番号へのレイアウトの割当の例を示す図である。
ＬＣＴに基づくレイアウト番号へのレイアウトの割当の例を示す図である。
ＬＣＴに基づく画面レイアウト制御の例外処理の動作を説明する図である。
ＬＣＴに基づく画面レイアウト制御の例外処理の動作を説明する図である。
放送システムのＭＨ－ＥＩＴのデータ構造を示す図である。
実施例１に係る放送受信装置のＥＰＧ画面の画面表示図である。
実施例１に係る放送受信装置のＥＰＧ画面の画面表示図である。
実施例１に係る放送受信装置のＥＰＧ画面の画面表示図である。
実施例１に係る放送受信装置の緊急警報放送表示時の画面表示図である。
実施例２に係る放送受信装置のブロック図である。
放送サービス切り替え時の現在時刻表示の不整合を説明する図である。
実施例２に係る現在時刻情報参照元の選択制御の動作を説明する図である。
実施例２に係る放送受信装置のＥＰＧ画面の画面表示図である。
実施例２に係る放送受信装置のＥＰＧ画面の画面表示図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態の例を、図面を用いて説明する。
（実施例１）
【００１０】
［システム構成］

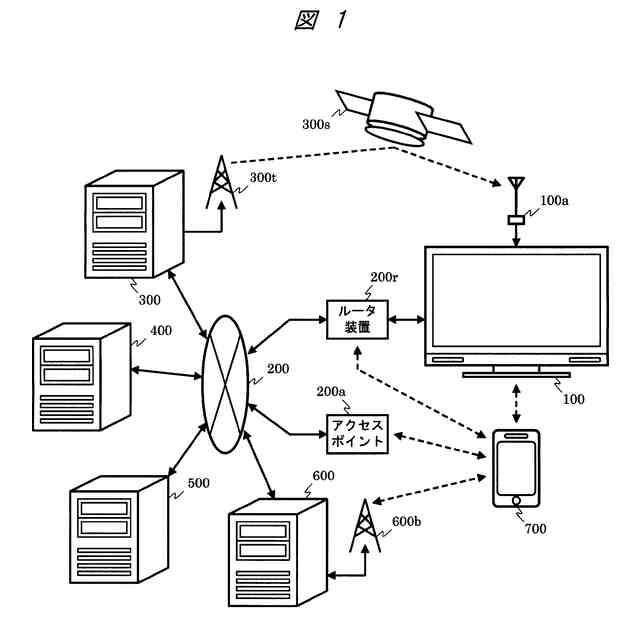

図１は、本実施例の放送受信装置を含む放送通信システムの一例を示すシステム構成図である。本実施例の放送通信システムは、放送受信装置１００とアンテナ１００ａ、インターネット２００等のブロードバンドネットワーク及びルータ装置２００ｒとアクセスポイント２００ａ、放送局の電波塔３００ｔと放送衛星（又は通信衛星）３００ｓ、放送局サーバ３００、サービス事業者サーバ４００、その他のアプリケーションサーバ５００、移動体電話通信サーバ６００と移動体電話通信網の基地局６００ｂ、携帯情報端末７００、で構成される。
（【００１１】以降は省略されています）
