発明の名称コンテンツ保護処理方法
出願人マクセル株式会社
代理人弁理士法人筒井国際特許事務所
主分類H04N 21/4627 20110101AFI20251002BHJP(電気通信技術)
要約【課題】より付加価値の高い機能を実行可能なデジタル放送受信機を提供すること。
【解決手段】デジタル放送の放送データを受信可能な放送受信装置であって、前記デジタル放送の放送番組に関する、符号化番組映像データと符号化番組音声データと、前記符号化番組映像データの輝度や色域に関するコンテンツ情報とを含む放送データを受信する放送受信部と、前記放送受信部で受信した符号化番組映像データを復号して番組映像情報を再生する映像復号部と、前記放送受信部で受信した符号化番組音声データを復号して番組音声情報を再生する音声復号部と、前記放送受信部で受信したコンテンツ情報に記載された全部又は一部の情報を用いて生成したマスタリング情報と、前記番組映像情報と前記番組音声情報とを含む出力データを、接続ケーブルを介して外部装置に出力する出力インタフェース部と、を備える、放送受信装置、を用いる。
【選択図】図7A
特許請求の範囲【請求項１】
放送局側から放送番組コンテンツを伝送し、放送受信装置で前記放送番組コンテンツを受信する伝送システムの前記放送受信装置におけるコンテンツ保護処理方法であって、
前記放送番組コンテンツを受信する受信ステップと、
前記受信ステップで受信した前記放送番組コンテンツを蓄積する蓄積ステップと、
前記蓄積ステップで蓄積した前記放送番組コンテンツを外部機器に出力する出力ステップと、
を備え、
前記蓄積ステップでは、前記受信ステップで受信した前記放送番組コンテンツが前記伝送システムにおいて制限なしにコピー可かつ暗号化による保護が指定されて伝送されたコンテンツであるときには、前記放送受信装置のみで再生可能となるように暗号化した状態で前記放送番組コンテンツを蓄積するものであり、
前記蓄積ステップでは、前記受信ステップで受信した前記放送番組コンテンツが前記伝送システムにおいて所定複数回コピー可の保護が指定されて伝送されたコンテンツであるときには、９回のコピーと１回のムーブ処理が可能な状態かつ前記放送受信装置のみで再生可能となるように暗号化した状態で前記放送番組コンテンツを蓄積するものであり、
前記蓄積ステップにおける前記放送番組コンテンツの蓄積は、前記放送受信装置に備えられるイーサネットに対応したハードウェアで構成されるＩＰインタフェースを介して当該ＩＰインタフェースの出力先にある蓄積部において行うことが可能であり、
前記受信ステップで受信した前記放送番組コンテンツの解像度が水平１９２０画素×垂直１０８０画素以下のコンテンツについて、当該コンテンツの伝達特性情報が前記伝送システムにおいて伝送され前記受信ステップで受信できた場合でも、当該コンテンツの伝達特性情報が前記伝送システムにおいて伝送されず前記受信ステップで受信できなかった場合でも、前記出力ステップにおける前記放送番組コンテンツの出力は、ＢＴ．７０９規格に準拠した伝達特性を示す伝達特性情報を有するコンテンツとして行うことが可能であり、
前記蓄積ステップで蓄積した前記放送番組コンテンツを前記外部機器へムーブする際には、ムーブ元の前記放送番組コンテンツを再生不能化する、
コンテンツ保護処理方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コンテンツ保護処理方法に関する。
続きを表示（約 4,200 文字）【背景技術】
【０００２】
デジタル放送サービスの拡張機能の１つに、放送波でデジタルデータを送信し、天気予報やニュース、おすすめ番組等の各種情報を表示するデータ放送がある。データ放送を受信可能なテレビ受信機は既に多数市販されており、また、データ放送受信に関する技術も下記特許文献１をはじめ多数が公表されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－１８６４８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年のコンテンツ配信に関する環境変化に対して、テレビ受信機も様々な機能拡張を求められている。特にインターネット等のブロードバンドネットワーク環境を利用したコンテンツや連携アプリケーションの配信に対する要求、及び、映像コンテンツの高解像度化／高精細化に対する要求、等が多い。しかしながら、現行のテレビ受信機が備えるデータ放送受信機能等のみの流用、或いは、前記データ放送受信機能等の機能拡張のみでは、前記要求に応え得る高付加価値のテレビ受信機を提供することは難しい。
【０００５】
本発明の目的は、より付加価値の高い機能を実行可能なコンテンツ保護処理方法を実現することである。
【課題を解決するための手段】
【０００６】
前記課題を解決するための手段として、特許請求の範囲に記載の技術を用いる。
【０００７】
一例を挙げるならば、放送局側から放送番組コンテンツを伝送し、放送受信装置で前記放送番組コンテンツを受信する伝送システムの前記放送受信装置におけるコンテンツ保護処理方法であって、前記放送番組コンテンツを受信する受信ステップと、前記受信ステップで受信した前記放送番組コンテンツを蓄積する蓄積ステップと、前記蓄積ステップで蓄積した前記放送番組コンテンツを外部機器に出力する出力ステップと、を備え、前記蓄積ステップでは、前記受信ステップで受信した前記放送番組コンテンツが前記伝送システムにおいて制限なしにコピー可かつ暗号化による保護が指定されて伝送されたコンテンツであるときには、前記放送受信装置のみで再生可能となるように暗号化した状態で前記放送番組コンテンツを蓄積するものであり、前記蓄積ステップでは、前記受信ステップで受信した前記放送番組コンテンツが前記伝送システムにおいて所定複数回コピー可の保護が指定されて伝送されたコンテンツであるときには、９回のコピーと１回のムーブ処理が可能な状態かつ前記放送受信装置のみで再生可能となるように暗号化した状態で前記放送番組コンテンツを蓄積するものであり、前記蓄積ステップにおける前記放送番組コンテンツの蓄積は、前記放送受信装置に備えられるイーサネットに対応したハードウェアで構成されるＩＰインタフェースを介して当該ＩＰインタフェースの出力先にある蓄積部において行うことが可能であり、前記受信ステップで受信した前記放送番組コンテンツの解像度が水平１９２０画素×垂直１０８０画素以下のコンテンツについて、当該コンテンツの伝達特性情報が前記伝送システムにおいて伝送され前記受信ステップで受信できた場合でも、当該コンテンツの伝達特性情報が前記伝送システムにおいて伝送されず前記受信ステップで受信できなかった場合でも、前記出力ステップにおける前記放送番組コンテンツの出力は、ＢＴ．７０９規格に準拠した伝達特性を示す伝達特性情報を有するコンテンツとして行うことが可能であり、前記蓄積ステップで蓄積した前記放送番組コンテンツを前記外部機器へムーブする際には、ムーブ元の前記放送番組コンテンツを再生不能化する、コンテンツ保護処理方法を用いる。
【発明の効果】
【０００８】
本発明の技術を用いることにより、より付加価値の高い機能を実行可能なコンテンツ保護処理方法を実現することができる。
【図面の簡単な説明】
【０００９】

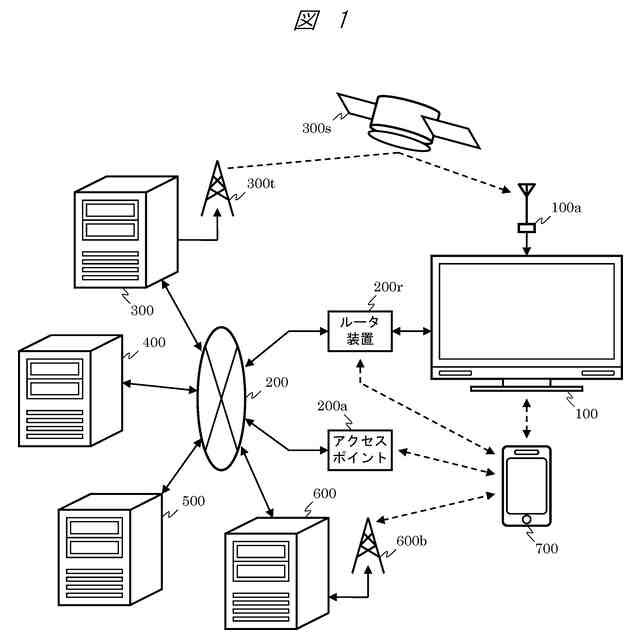

実施例１に係る放送受信装置を含む放送通信システムの一例を示すシステム構成図である。

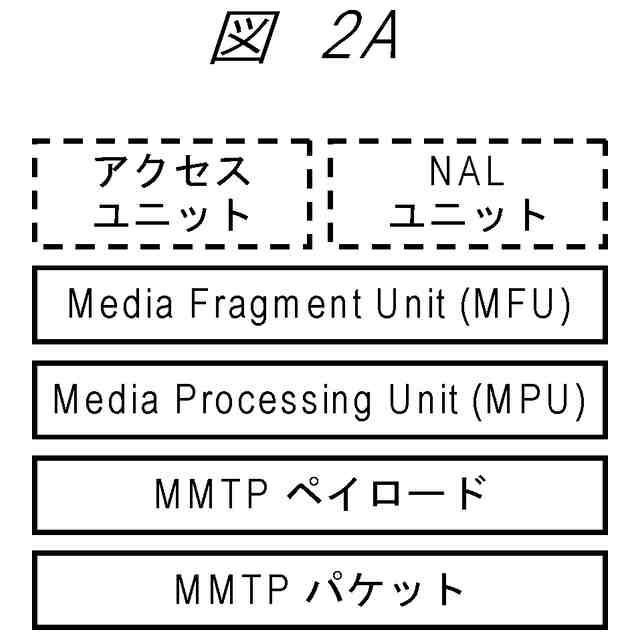

ＭＭＴにおける符号化信号の概要の説明図である。

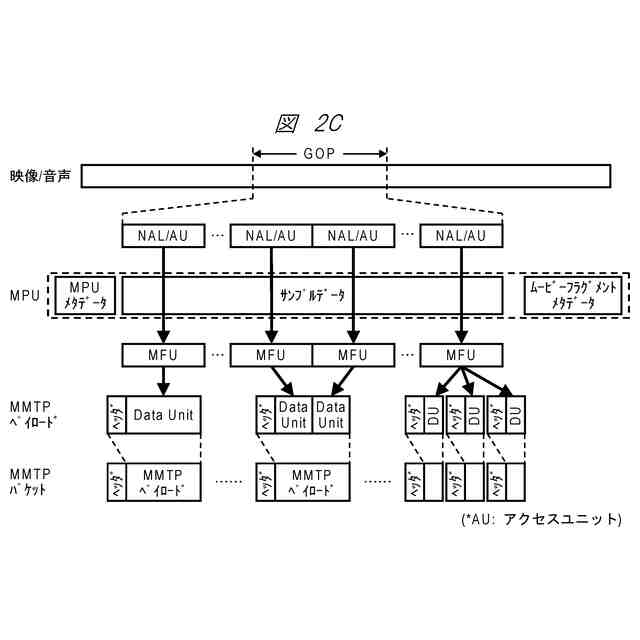

ＭＭＴにおけるＭＰＵの構成図である。
ＭＭＴにおけるＭＭＴＰパケットの構成図である。

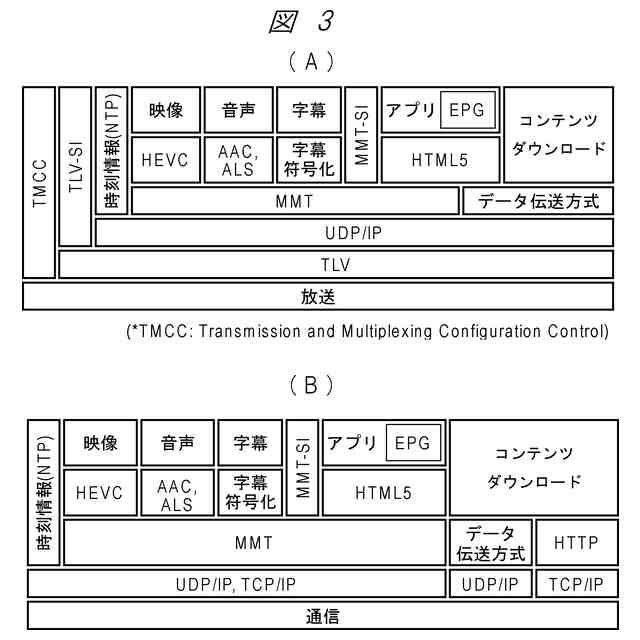

ＭＭＴを用いる放送システムのプロトコルスタックの概念図である。

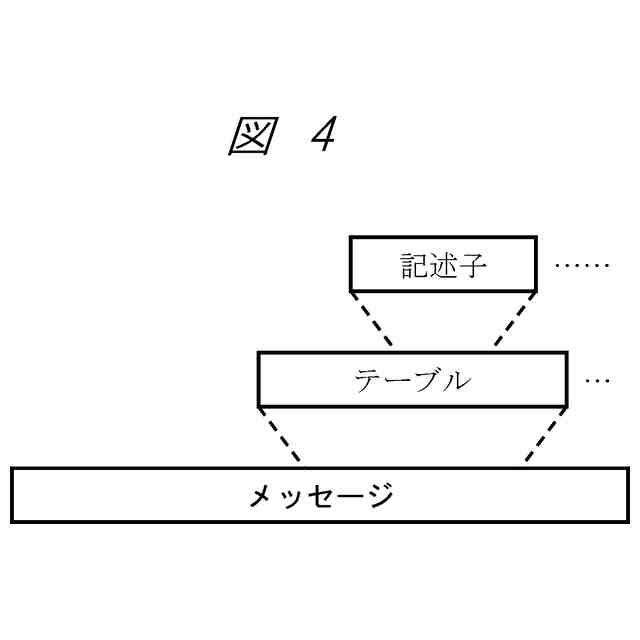

放送システムで用いる制御情報の階層構成図である。

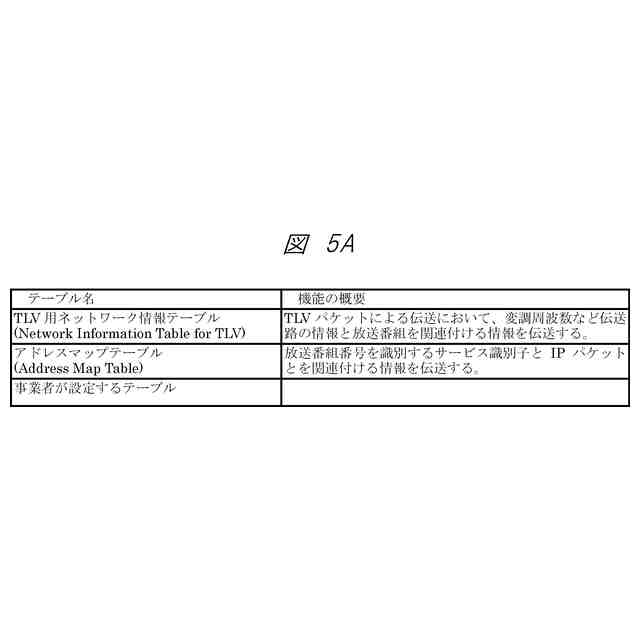

放送システムのＴＬＶ－ＳＩで使用されるテーブルの一覧である。

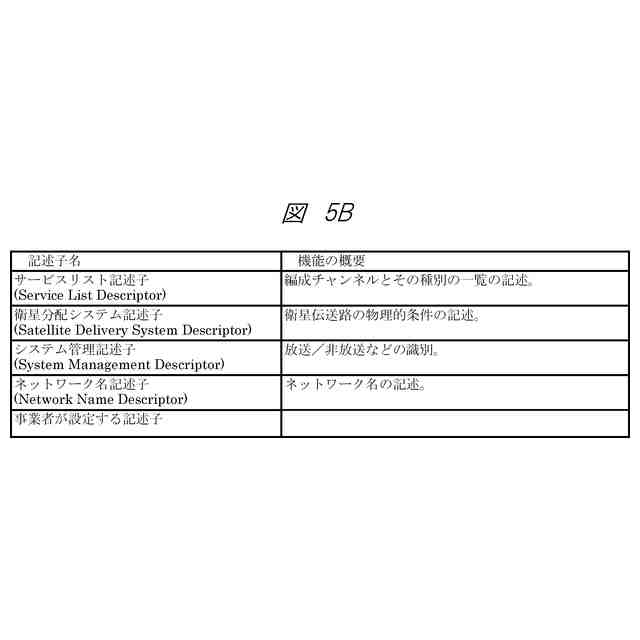

放送システムのＴＬＶ－ＳＩで使用される記述子の一覧である。

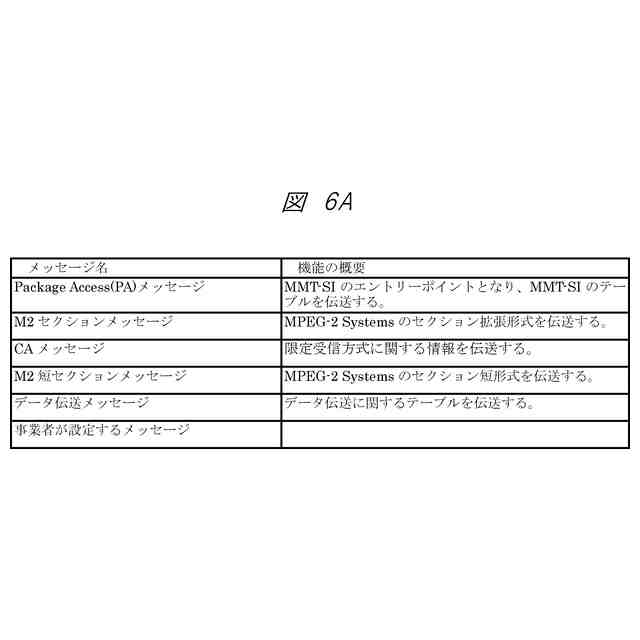

放送システムのＭＭＴ－ＳＩで使用されるメッセージの一覧である。
放送システムのＭＭＴ－ＳＩで使用されるテーブルの一覧である。
放送システムのＭＭＴ－ＳＩで使用される記述子の一覧（その１）である。
放送システムのＭＭＴ－ＳＩで使用される記述子の一覧（その２）である。
放送システムのデータ伝送と各テーブルの関係を示す図である。
実施例１に係る放送受信装置のブロック図である。
実施例１に係る放送受信装置の提示機能の論理的プレーン構造の構成図である。
実施例１に係る放送受信装置のクロック同期／提示同期のシステム構成図である。
実施例１に係る放送受信装置のソフトウェア構成図である。
実施例１に係る放送局サーバのブロック図である。
実施例１に係るサービス事業者サーバのブロック図である。
実施例１に係る携帯情報端末のブロック図である。
実施例１に係る携帯情報端末のソフトウェア構成図である。
放送システムのＭＨ－ＴＯＴのデータ構造を示す図である。
放送システムのＪＳＴ＿ｔｉｍｅパラメータのフォーマットを示す図である。
実施例１に係る放送受信装置のＭＪＤからの現在日付の算出方法を示す図である。
放送システムのＮＴＰ形式の構成を示す図である。
放送システムのＭＰＵタイムスタンプ記述子のデータ構造を示す図である。
放送システムのＴＭＣＣ拡張情報領域の時刻情報のデータ構造を示す図である。
実施例１に係る放送受信装置のチャンネルスキャン時の動作シーケンス図である。
放送システムのＴＬＶ－ＮＩＴのデータ構造を示す図である。
放送システムの衛星分配システム記述子のデータ構造を示す図である。
放送システムのサービスリスト記述子のデータ構造を示す図である。
放送システムのＡＭＴのデータ構造を示す図である。
実施例１に係る放送受信装置の選局時の動作シーケンス図である。
放送システムのＭＰＴのデータ構造を示す図である。
放送システムのＬＣＴのデータ構造を示す図である。
ＬＣＴに基づくレイアウト番号へのレイアウトの割当の例を示す図である。
ＬＣＴに基づくレイアウト番号へのレイアウトの割当の例を示す図である。
ＬＣＴに基づくレイアウト番号へのレイアウトの割当の例を示す図である。
ＬＣＴに基づくレイアウト番号へのレイアウトの割当の例を示す図である。
ＬＣＴに基づく画面レイアウト制御の例外処理の動作を説明する図である。
ＬＣＴに基づく画面レイアウト制御の例外処理の動作を説明する図である。
放送システムのＭＨ－ＥＩＴのデータ構造を示す図である。
実施例１に係る放送受信装置のＥＰＧ画面の画面表示図である。
実施例１に係る放送受信装置のＥＰＧ画面の画面表示図である。
実施例１に係る放送受信装置のＥＰＧ画面の画面表示図である。
実施例１に係る放送受信装置の緊急警報放送表示時の画面表示図である。
実施例２に係る放送受信装置のブロック図である。
放送サービス切り替え時の現在時刻表示の不整合を説明する図である。
実施例２に係る現在時刻情報参照元の選択制御の動作を説明する図である。
実施例２に係る放送受信装置のＥＰＧ画面の画面表示図である。
実施例２に係る放送受信装置のＥＰＧ画面の画面表示図である。
実施例３に係る放送通信システムのシステム構成図である。
放送システムのコンテンツ情報記述子のデータ構造を示す図である。
放送システムのコンテンツ情報記述子におけるコンテンツタイプの意味を説明する図である。
放送システムのコンテンツ情報記述子におけるソース機器原色色度座標及びソース機器白色色度座標の意味を説明する図である。
放送システムのコンテンツ情報記述子におけるＥＯＴＦ識別の意味を説明する図である。
実施例３に係る放送受信装置のＥＰＧ画面の画面表示図である。
ソース機器とモニタ装置の色域のずれを説明する図である。
実施例３に係る放送受信装置の色域変換処理を説明する図である。
実施例３に係る放送受信装置の色域変換処理を説明する図である。
実施例３に係る放送受信装置の画質調整項目を説明する図である。
実施例３に係る放送受信装置の輝度レベルの変換処理を説明する図である。
実施例３に係る放送受信装置の輝度レベルの変換処理を説明する図である。
実施例４に係る放送通信システムのシステム構成図である。
実施例４に係る放送受信装置のブロック図である。
実施例４に係る放送受信装置のソフトウェア構成図である。
実施例４に係る放送受信装置とモニタ装置のインタフェース構成図である。
実施例４に係る放送受信装置が出力するマスタリング情報を説明する図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施形態の例を、図面を用いて説明する。
（実施例１）
