発明の名称内視鏡の補助装置
出願人富士フイルム株式会社
代理人弁理士法人航栄事務所
主分類A61B 1/00 20060101AFI20251002BHJP(医学または獣医学;衛生学)
要約【課題】内視鏡の先端部の向きを柔軟に変えることのできる内視鏡の補助装置を提供する。
【解決手段】湾曲部を含む挿入部と上記挿入部の基端側に設けられた内視鏡操作部とを含む内視鏡の補助装置であって、上記挿入部における上記湾曲部と上記内視鏡操作部との間の可撓部のうちの上記湾曲部側の端部を被覆可能且つ湾曲可能に構成され、その端部に着脱可能な筒状の湾曲体と、上記湾曲体に接続されて上記湾曲体の湾曲操作が可能な第1操作部材と、上記第1操作部材に接続された操作装置と、を備え、上記第1操作部材は、上記湾曲体と上記操作装置との間で露出し、上記湾曲体の軸線方向における両端は、上記湾曲部よりも上記可撓部側に位置して、少なくとも一方が上記可撓部の上記端部に支持される補助装置。
【選択図】図2
特許請求の範囲【請求項１】
湾曲部を含む挿入部と前記挿入部の基端側に設けられた内視鏡操作部とを含む内視鏡の補助装置であって、
前記挿入部における前記湾曲部と前記内視鏡操作部との間の可撓部のうちの前記湾曲部側の端部を被覆可能且つ湾曲可能に構成され、当該端部に着脱可能な筒状の湾曲体と、
前記湾曲体に接続されて前記湾曲体の湾曲操作が可能な第１操作部材と、
前記第１操作部材に接続された操作装置と、を備え、
前記第１操作部材は、前記湾曲体と前記操作装置との間で露出し、
前記湾曲体の軸線方向における両端のうち、少なくとも基端は、前記湾曲部よりも前記可撓部側に位置し、少なくとも一方が前記可撓部に支持される補助装置。
続きを表示（約 760 文字）【請求項２】
請求項１に記載の補助装置であって、
前記湾曲体の前記両端の少なくとも一方を前記可撓部の前記端部に支持可能に構成され、前記湾曲体とは別体で構成された支持部材を備える補助装置。
【請求項３】
請求項２に記載の補助装置であって、
前記支持部材は、前記湾曲体の前記両端のうち少なくとも基端側の端を前記端部に支持可能に構成されている補助装置。
【請求項４】
請求項３に記載の補助装置であって、
前記支持部材は、前記湾曲体の内周面と前記可撓部の外周面との間に設けられる補助装置。
【請求項５】
請求項４に記載の補助装置であって、
前記支持部材は、前記可撓部の外周面を覆う筒状を成している補助装置。
【請求項６】
請求項５に記載の補助装置であって、
前記支持部材は、可撓性を有している補助装置。
【請求項７】
請求項６に記載の補助装置であって、
前記支持部材の外周面には、軸線方向に延びるスリットが設けられる補助装置。
【請求項８】
請求項７に記載の補助装置であって、
前記支持部材の外周面には、周方向に沿って延びる突起が設けられている補助装置。
【請求項９】
請求項８に記載の補助装置であって、
前記支持部材の外周面には、複数の前記突起が軸線方向に並べて設けられている補助装置。
【請求項１０】
請求項９に記載の補助装置であって、
前記複数の突起は、突出高さが第１高さとなる第１突起と、突出高さが前記第１高さよりも小さい第２高さとなる第２突起と、を含む補助装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、内視鏡の補助装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１－６には、内視鏡に関する技術が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－７６６７２号公報
特開２０１４－８７４８９号公報
特開平５－３８５１号公報
特開２０１３－１０６７１３号公報
特開昭６０－９９２２３号公報
特開２０１５－２８５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示の技術では、内視鏡の先端部の向きを柔軟に変えることのできる内視鏡の補助装置を提供する。
【課題を解決するための手段】
【０００５】
本開示の技術の一態様の内視鏡の補助装置は、湾曲部を含む挿入部と上記挿入部の基端側に設けられた内視鏡操作部とを含む内視鏡の補助装置であって、上記挿入部における上記湾曲部と上記内視鏡操作部との間の可撓部のうちの上記湾曲部側の端部を被覆可能且つ湾曲可能に構成され、その端部に着脱可能な筒状の湾曲体と、上記湾曲体に接続されて上記湾曲体の湾曲操作が可能な第１操作部材と、上記第１操作部材に接続された操作装置と、を備え、上記第１操作部材は、上記湾曲体と上記操作装置との間で露出し、上記湾曲体の軸線方向における両端のうち、少なくとも基端は、上記湾曲部よりも上記可撓部側に位置し、少なくとも一方が上記可撓部に支持されるものである。
【発明の効果】
【０００６】
本開示の技術によれば、内視鏡の先端部の向きを柔軟に変えることができる。
【図面の簡単な説明】
【０００７】

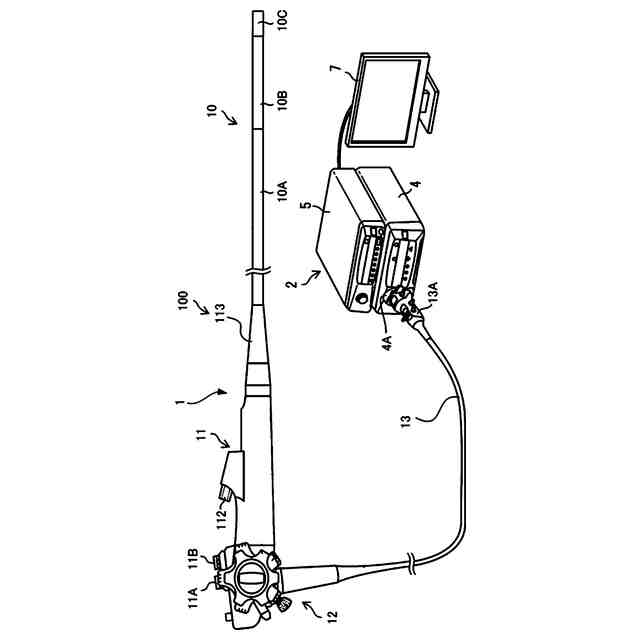

図１は、本開示の技術の一態様である内視鏡装置１００の概略構成を示す図である。
図２は、図１に例示した内視鏡１の補助装置２０を示す斜視図である。
図３は、図２に示す補助装置２０における湾曲体３０及び支持部材５０の近傍の拡大図である。
図４は、湾曲体３０と支持部材５０を分離した状態を示す斜視図である。
図５は、湾曲体３０の分解斜視図である。
図６は、湾曲体３０が支持部材５０によって端部１０Ａｓに支持された状態を示す図である。
図７は、図６の内視鏡１及び補助装置２０を矢印Ａの方向にみた側面図である。

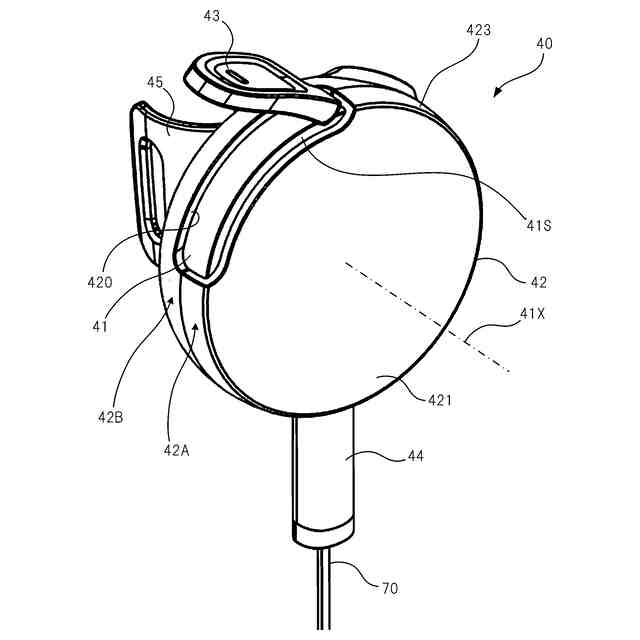

図８は、操作装置４０を正面側から見た斜視図である。
図９は、操作装置４０を背面側から見た斜視図である。
図１０は、操作装置４０の平面図である。
図１１は、操作装置４０の正面図である。
図１２は、操作装置４０を操作方法の一例を示す模式図（その１）である。
図１３は、操作装置４０を操作方法の一例を示す模式図（その２）である。
図１４は、図９において背面カバー部材４２Ｂを取り外した状態を示す図である。
図１５は、背面カバー部材４２Ｂの内側を示す斜視図である。
図１６は、図１２に示す状態の操作装置４０を正面側から見た図である。
図１７は、図１３に示す状態の操作装置４０を正面側から見た図である。
【発明を実施するための形態】
【０００８】
図１は、本開示の技術の一態様である内視鏡装置１００の概略構成を示す図である。内視鏡装置１００は、内視鏡１と、内視鏡１が接続される光源装置４及びプロセッサ装置５からなる本体部２と、内視鏡１により撮像して得られた撮像画像等を表示する表示装置７と、を備える。
【０００９】
内視鏡１は、一方向に延びる長尺状の器具であって被検体内に挿入される挿入部１０と、挿入部１０の基端側に設けられた観察モード切替操作、撮像記憶操作、鉗子操作、送気送水操作、吸引操作、又は電気メス操作等を行うための操作部材が設けられた内視鏡操作部１１と、内視鏡操作部１１に隣接して設けられたアングルノブ１２と、内視鏡１を光源装置４の接続部４Ａに着脱自在に接続するコネクタ部１３Ａを含むユニバーサルコード１３と、を備える。
【００１０】
内視鏡操作部１１には、細胞又はポリープ等の生体組織を採取するための処置具を導入する処置具導入口１１２が設けられている。図１では省略されているが、内視鏡操作部１１及び挿入部１０の内部には、処置具導入口１１２から導入された処置具が挿通される処置具チャンネル、送気送水チャンネル、吸引チャンネル等の各種のチャンネルが設けられる。内視鏡操作部１１には、吸引ボタン１１Ａ及び送気送水ボタン１１Ｂ等が含まれる。
