公開番号2025152077
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053806
出願日2024-03-28
発明の名称動作音抑制装置及びX線断層像撮影装置
出願人富士フイルム株式会社
代理人個人,個人,個人,個人,個人
主分類A61B 6/03 20060101AFI20251002BHJP(医学または獣医学;衛生学)
要約【課題】、X線断層像撮影装置による撮影時において操作者と被検体との間で会話する際に動作音を抑制することが可能な動作音抑制装置、及び、動作音抑制装置を適用されたX線断層像撮影装置を提供することを目的とする。
【解決手段】

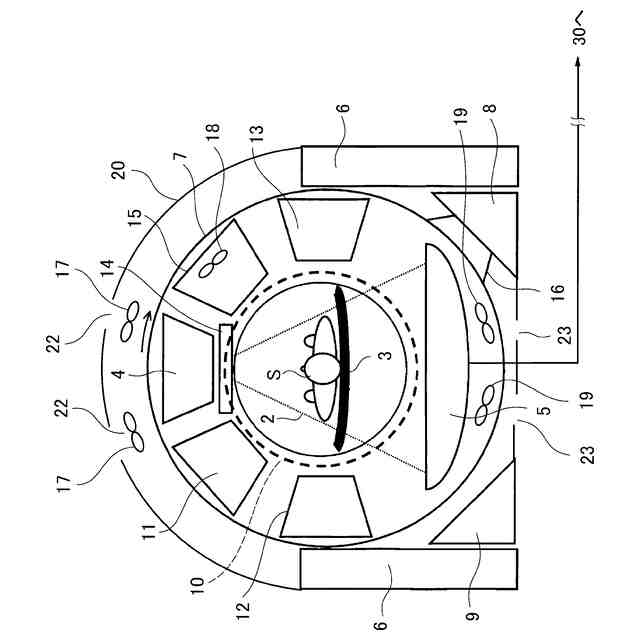

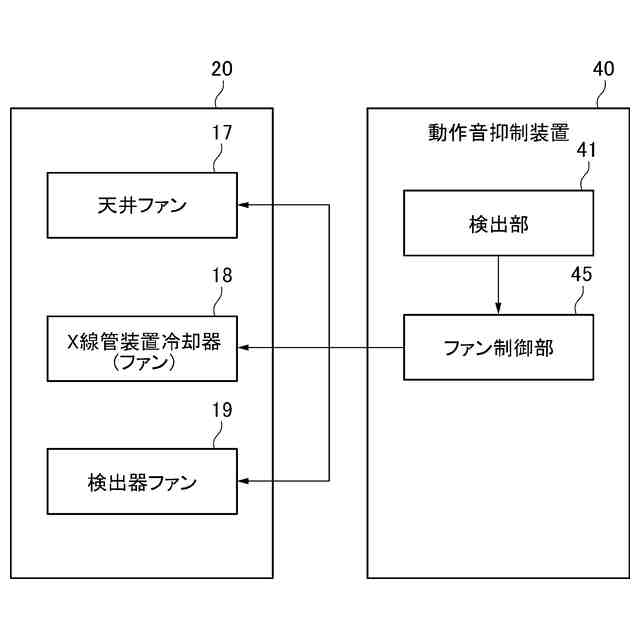

X線断層像撮影装置に用いられる動作音抑制装置は、X線断層像撮影装置の操作者とX線断層像撮影装置の寝台に載置された被検体との間の会話又は会話可能な状況を検出する検出部と、検出部の検出結果に基づいてX線断層像撮影装置に設けられた1以上の冷却ファンの動作を制御するファン制御部と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
Ｘ線断層像撮影装置に用いられる動作音抑制装置であって、
前記Ｘ線断層像撮影装置の操作者と前記Ｘ線断層像撮影装置の寝台に載置された被検体との間の会話又は会話可能な状況を検出する検出部と、
前記検出部の検出結果に基づいて前記Ｘ線断層像撮影装置に設けられた１以上の冷却ファンの動作を制御するファン制御部と、
を備える、動作音抑制装置。
続きを表示（約 700 文字）【請求項２】

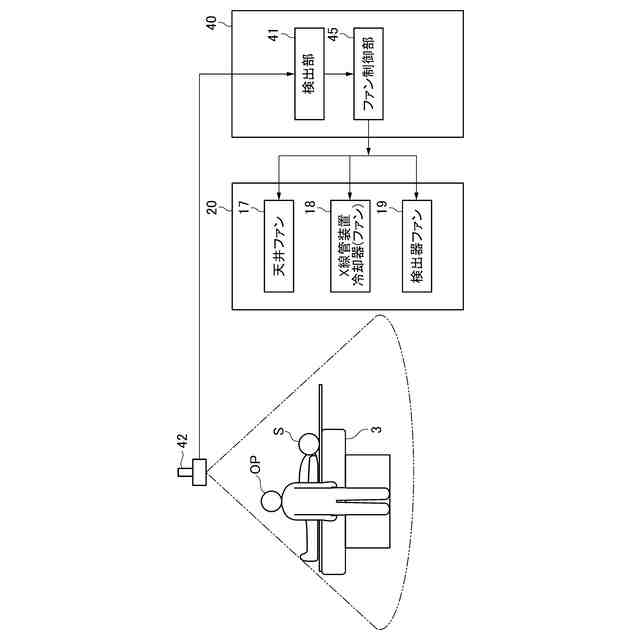

前記検出部は、前記寝台の近傍を撮影する寝台撮像部を備え、
前記検出部は、前記寝台撮像部によって撮像される画像中における前記操作者と前記被検体との間の距離に基づいて、前記操作者と前記被検体との間の会話可能な状況を検出する、
請求項１に記載の動作音抑制装置。
【請求項３】

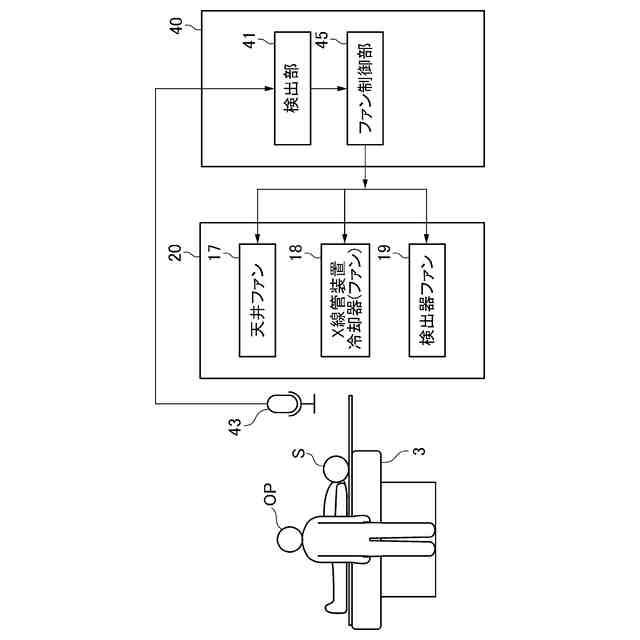

前記検出部は、前記寝台の近傍の音を集音する第１集音部を備え、
前記検出部は、前記第１集音部によって集音された音に基づいて、前記操作者と前記被検体との間の会話を検出する、
請求項１に記載の動作音抑制装置。
【請求項４】

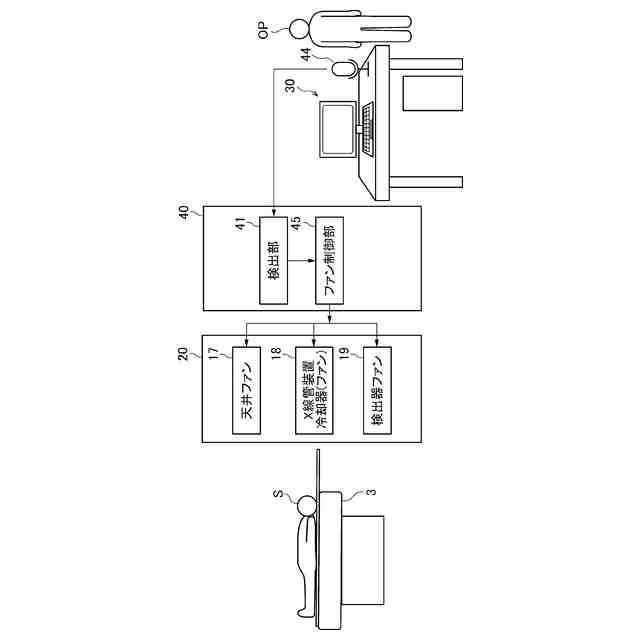

前記検出部は、Ｘ線断層像撮影装置による撮影を操作する操作部の近傍の音を集音する第２集音部を備え、
前記検出部は、前記第２集音部によって集音された音に基づいて、前記操作者と前記被検体との間の会話を検出する、
請求項１に記載の動作音抑制装置。
【請求項５】
前記ファン制御部は、前記検出部による検出結果に基づいて前記１以上の冷却ファンのうち、少なくとも１つの冷却ファンの回転数を低下させる、
請求項１に記載の動作音抑制装置。
【請求項６】
前記ファン制御部は、前記検出部による検出結果に基づいて前記１以上の冷却ファンのうち、少なくとも１つの冷却ファンを一時停止させる、
請求項１に記載の動作音抑制装置。
【請求項７】
１以上の冷却ファンと、
請求項１から６のいずれか１項に記載の動作音抑制装置と、
を備える、Ｘ線断層像撮影装置。

発明の詳細な説明【技術分野】
【０００１】

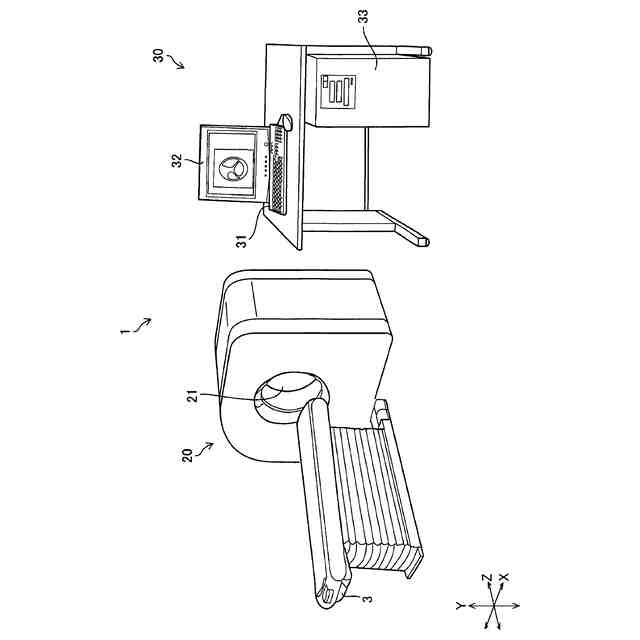

本発明は、Ｘ線断層像撮影装置に用いられる動作音抑制装置、及び、動作音抑制装置を備えるＸ線断層像撮影装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
医用画像撮影システムでは、寝台上の位置に載置された被検体（被検者）に対して、電磁波（ＲＦパルス）又はＸ線を照射し、被検者の断層像を取得する。適切な断層像を得るためには寝台上の適切な位置に被検体を載置する必要があるため、撮影前や撮影時に医用画像撮影システムの操作者と被検体との間で会話等のコミュニケーションをとることがある。
【０００３】
医用画像撮影システムでは内蔵機器等から比較的大きな動作音が生じるため、このようなコミュニケーションをとる際に、操作者及び被検体が互いの声を聞き取りにくいことがある。例えば、被検体が操作者からの指示を聞き取りにくい場合、操作者は同じ指示を繰り返す必要があり、撮影の手間が増え、撮影にかかる時間が長くなる恐れがある。
【０００４】
これに対して、医用画像撮影システムに設けられた緊急停止スイッチにより、コミュニケーションを行う際に医用画像撮影システムの動作を止めて動作音を低減することが考えられる。しかし、緊急停止スイッチを用いる方法では、電源が遮断されるため、復帰の際には初期値の設定等を行って緊急停止前の状態に医用画像撮影システムが復帰するまでに多くの時間を要するという問題がある。
【０００５】
上記の問題を考慮して、例えば、特許文献１は、撮像を一時停止する指令を発生する撮像一時停止指令発生手段と、撮像一時停止指令発生手段からの指令により少なくとも傾斜磁場発生手段の動作を一時停止する撮像一時停止手段と、撮像一時停止手段により一時停止された撮像を再開する指令を発生する撮像再開指令発生手段とを備えるＭＲＩ装置（核磁気共鳴撮影装置）を開示する。撮像一時停止手段によって傾斜磁場発生手段の動作を一時停止して傾斜磁場印加音を消すため、特許文献１に記載のＭＲＩ装置は、ＭＲＩ装置の電源を遮断することなく、コミュニケーションを行う際の動作音を低減することができる。
【０００６】
また、例えば、特許文献２は、複数のファンと、位置センサと、位置情報取得部と、制御部とを有するＸ線断層像撮影装置（Ｘ線ＣＴ装置）を開示する。位置センサは操作パネルの前面付近に配置される人感センサであり、操作パネルの前面付近に操作者がいるか否かを示す位置情報を計測する。位置情報取得部は位置情報を取得し、制御部は取得された位置情報に基づいて各ファンの回転数又は回転方向を制御する。これにより、特許文献２に記載のＸ線ＣＴ装置は、操作者が発する音声に対するノイズを低減させることができる。
【先行技術文献】
【特許文献】
【０００７】
特開２００７－２７５２２１号公報
特開２０１９－１３０２２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
しかし、特許文献１に記載の技術はＭＲＩ装置では、動作音を抑制するために、傾斜磁場発生手段の動作を一時停止して傾斜磁場印加音を消している。そのため、ＲＦパルスを用いない医用画像撮影システムには適用できないという問題がある。また、特許文献２では、操作者の位置情報に応じて動作音を低減させるため、操作者と被検体との間で会話する場合に十分に対応できないという問題がある。
【０００９】
本発明は、上記のような課題を解決するためになされたものであり、Ｘ線断層像撮影装置による撮影時において操作者と被検体との間で会話する際に動作音を抑制することが可能な動作音抑制装置、及び、動作音抑制装置を適用されたＸ線断層像撮影装置を提供することを目的とする。
【課題を解決するための手段】
【００１０】
第１態様に係るＸ線断層像撮影装置に用いられる動作音抑制装置は、Ｘ線断層像撮影装置の操作者とＸ線断層像撮影装置の寝台に載置された被検体との間の会話又は会話可能な状況を検出する検出部と、検出部の検出結果に基づいてＸ線断層像撮影装置に設けられた１以上の冷却ファンの動作を制御するファン制御部と、を備える。
（【００１１】以降は省略されています）
