公開番号2025154355
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057299
出願日2024-03-29
発明の名称内視鏡補助具の操作装置
出願人富士フイルム株式会社
代理人弁理士法人航栄事務所
主分類A61B 1/00 20060101AFI20251002BHJP(医学または獣医学;衛生学)
要約【課題】操作性の高い、内視鏡補助具の操作装置を提供する。
【解決手段】内視鏡の挿入部に装着される内視鏡補助具に一端側が接続された第1操作部材と、上記第1操作部材の他端側に接続された回動可能な回動部材と、上記回動部材を収容する収容部材と、上記収容部材から突出して設けられ、上記回動部材に接続された第2操作部材と、を備え、上記第2操作部材の突端は、上記回動部材の回動軸を中心とする仮想円の円周上の一部を移動可能に構成され、上記収容部材は、上記仮想円の内側に、操作者の片手のうち、上記第2操作部材に当てられた親指以外の3指又は4指によって把持可能な領域を有する内視鏡補助具の操作装置。
【選択図】図2
特許請求の範囲【請求項１】
内視鏡の挿入部に装着される内視鏡補助具に一端側が接続された第１操作部材と、
前記第１操作部材の他端側に接続された回動可能な回動部材と、
前記回動部材を収容する収容部材と、
前記収容部材から突出して設けられ、前記回動部材に接続された第２操作部材と、を備え、
前記第２操作部材の突端は、前記回動部材の回動軸を中心とする仮想円の円周上の一部を移動可能に構成され、
前記収容部材は、前記仮想円の内側に把持可能な領域を有する内視鏡補助具の操作装置。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の操作装置であって、
前記領域は、操作者の片手のうち、前記第２操作部材に当てられた親指以外の３指又は４指によって把持可能である操作装置。
【請求項３】
請求項２に記載の操作装置であって、
前記収容部材は、前記回動軸の方向の一端側の第１面と、前記回動軸の方向の他端側の第２面と、前記第１面と前記第２面を繋ぐ第３面と、を有し、
前記第３面から前記第２操作部材が突出して設けられる操作装置。
【請求項４】
請求項３に記載の操作装置であって、
前記第３面には、前記第２操作部材が移動可能な開口部が設けられる操作装置。
【請求項５】
請求項４に記載の操作装置であって、
前記開口部は、前記第１面と前記第２面の少なくとも一方に跨って設けられる操作装置。
【請求項６】
請求項４又は５に記載の操作装置であって、
前記回動部材は、その一部が前記開口部から露出する操作装置。
【請求項７】
請求項６に記載の操作装置であって、
前記回動部材の露出領域には色が付されており、
前記第２操作部材の移動位置によって前記露出領域の色が変化する操作装置。
【請求項８】
請求項４又は５に記載の操作装置であって、
前記収容部材には、前記回動部材の回動位置を複数段階でロックするロック機構が設けられ、
前記開口部は、前記第３面における前記第１面側に偏心して設けられ、
前記第３面には、前記第２面側に偏心した位置に、前記ロック機構によるロックを解除するロック解除部材が設けられる操作装置。
【請求項９】
請求項３から５のいずれか１項に記載の操作装置であって、
前記収容部材には、前記回動部材の回動位置を複数段階でロックするロック機構が設けられ、
前記第３面には、前記ロック機構によるロックを解除するロック解除部材と、前記ロック解除部材を取り囲む隆起部と、が設けられる操作装置。
【請求項１０】
請求項１から５のいずれか１項に記載の操作装置であって、
前記収容部材には、前記回動部材の回動位置を複数段階でロックするロック機構と、前記ロック機構によるロックを解除するロック解除部材と、前記ロック解除部材が操作された場合に前記回動部材の基準位置への移動を抑制する移動抑制機構と、を備える操作装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、内視鏡補助具の操作装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１－６には、内視鏡に関する技術が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－７６６７２号公報
特開２０１４－８７４８９号公報
特開平５－３８５１号公報
特開２０１３－１０６７１３号公報
特開昭６０－９９２２３号公報
特開２０１５－２８５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示の技術では、操作性の高い、内視鏡補助具の操作装置を提供する。
【課題を解決するための手段】
【０００５】
本開示の技術の一態様の内視鏡補助具の操作装置は、内視鏡の挿入部に装着される内視鏡補助具に一端側が接続された第１操作部材と、上記第１操作部材の他端側に接続された回動可能な回動部材と、上記回動部材を収容する収容部材と、上記収容部材から突出して設けられ、上記回動部材に接続された第２操作部材と、を備え、上記第２操作部材の突端は、上記回動部材の回動軸を中心とする仮想円の円周上の一部を移動可能に構成され、上記収容部材は、上記仮想円の内側に把持可能な領域を有するものである。
【発明の効果】
【０００６】
本開示の技術によれば、操作性の高い、内視鏡補助具の操作装置を提供することができる。
【図面の簡単な説明】
【０００７】
図１は、本開示の技術の一態様である内視鏡装置１００の概略構成を示す図である。

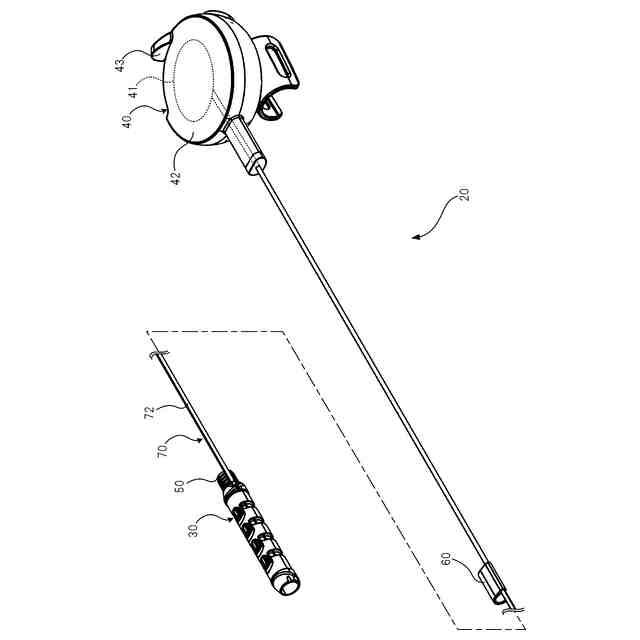

図２は、図１に例示した内視鏡１の補助装置２０を示す斜視図である。
図３は、図２に示す補助装置２０における湾曲体３０及び支持部材５０の近傍の拡大図である。
図４は、湾曲体３０と支持部材５０を分離した状態を示す斜視図である。

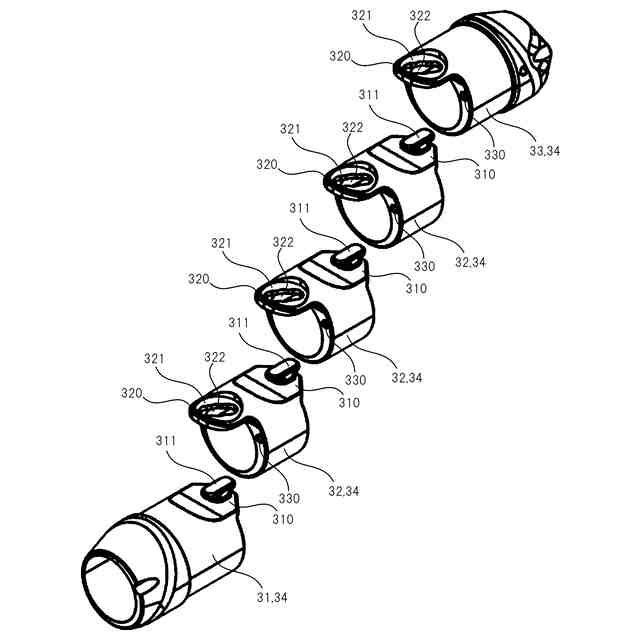

図５は、湾曲体３０の分解斜視図である。

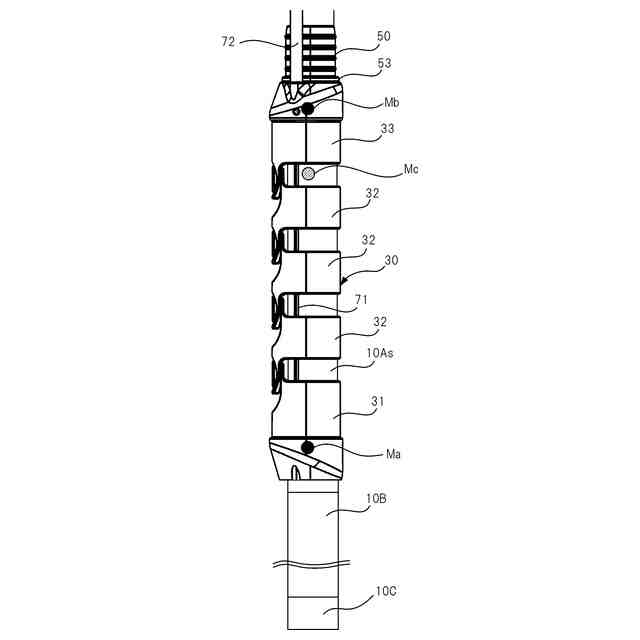

図６は、湾曲体３０が支持部材５０によって端部１０Ａｓに支持された状態を示す図である。
図７は、図６の内視鏡１及び補助装置２０を矢印Ａの方向にみた側面図である。

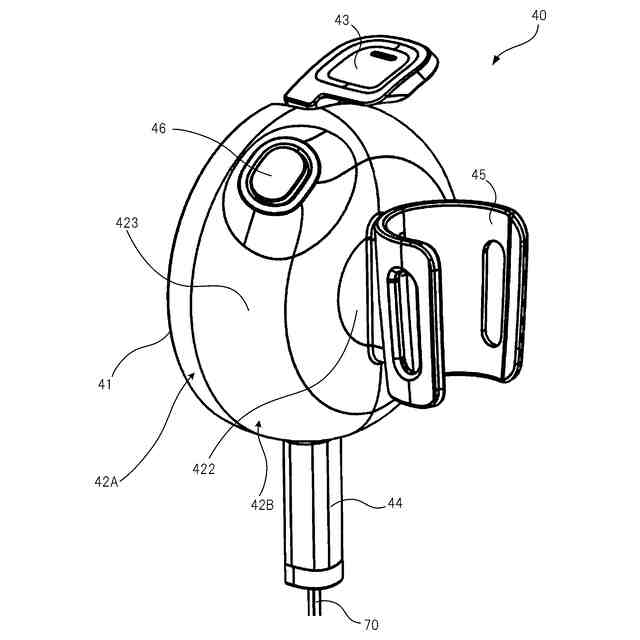

図８は、操作装置４０を正面側から見た斜視図である。
図９は、操作装置４０を背面側から見た斜視図である。
図１０は、操作装置４０の平面図である。
図１１は、操作装置４０の正面図である。
図１２は、操作装置４０を操作方法の一例を示す模式図（その１）である。
図１３は、操作装置４０を操作方法の一例を示す模式図（その２）である。
図１４は、図９において背面カバー部材４２Ｂを取り外した状態を示す図である。
図１５は、背面カバー部材４２Ｂの内側を示す斜視図である。
図１６は、図１２に示す状態の操作装置４０を正面側から見た図である。
図１７は、図１３に示す状態の操作装置４０を正面側から見た図である。
【発明を実施するための形態】
【０００８】
図１は、本開示の技術の一態様である内視鏡装置１００の概略構成を示す図である。内視鏡装置１００は、内視鏡１と、内視鏡１が接続される光源装置４及びプロセッサ装置５からなる本体部２と、内視鏡１により撮像して得られた撮像画像等を表示する表示装置７と、を備える。
【０００９】
内視鏡１は、一方向に延びる長尺状の器具であって被検体内に挿入される挿入部１０と、挿入部１０の基端側に設けられた観察モード切替操作、撮像記憶操作、鉗子操作、送気送水操作、吸引操作、又は電気メス操作等を行うための操作部材が設けられた内視鏡操作部１１と、内視鏡操作部１１に隣接して設けられたアングルノブ１２と、内視鏡１を光源装置４の接続部４Ａに着脱自在に接続するコネクタ部１３Ａを含むユニバーサルコード１３と、を備える。
【００１０】
内視鏡操作部１１には、細胞又はポリープ等の生体組織を採取するための処置具を導入する処置具導入口１１２が設けられている。図１では省略されているが、内視鏡操作部１１及び挿入部１０の内部には、処置具導入口１１２から導入された処置具が挿通される処置具チャンネル、送気送水チャンネル、吸引チャンネル等の各種のチャンネルが設けられる。内視鏡操作部１１には、吸引ボタン１１Ａ及び送気送水ボタン１１Ｂ等が含まれる。
（【００１１】以降は省略されています）
