公開番号2025155295
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024059048
出願日2024-04-01
発明の名称超音波プローブ
出願人富士フイルム株式会社
代理人弁理士法人YKI国際特許事務所
主分類A61B 8/12 20060101AFI20251006BHJP(医学または獣医学;衛生学)
要約【課題】超音波の放射方向を容易に判別できる超音波プローブを提供する。

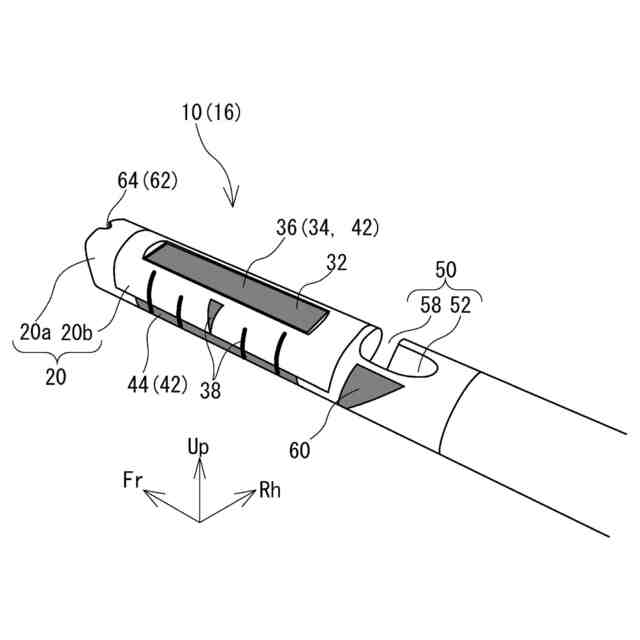

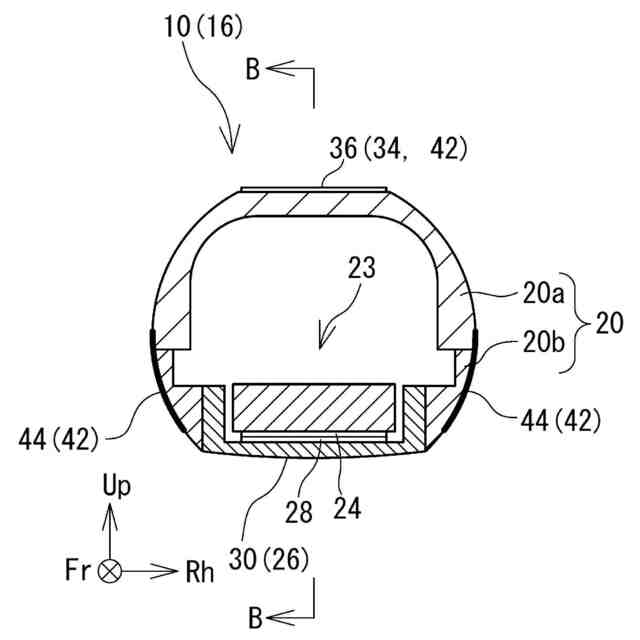

【解決手段】体腔に挿入される超音波プローブ10は、超音波を放射する超音波振動子23と、前記超音波振動子23を収容する略円筒形のケース20と、を備え、前記ケース20は、前記超音波の放射方向Dを示す面である方向マーカ34を有し、前記方向マーカ34は、外部から視認可能であり、少なくとも一部が、前記超音波の放射範囲Aeと軸方向に重複する位置に設けられている
【選択図】図2
特許請求の範囲【請求項１】
体腔に挿入される超音波プローブであって、
超音波を放射する超音波振動子と、
前記超音波振動子を収容する略円筒形のケースと、
を備え、
前記ケースは、前記超音波の放射方向を示す面である方向マーカを有し、
前記方向マーカは、外部から視認可能であり、少なくとも一部が、前記超音波の放射範囲と軸方向に重複する位置に設けられている、
ことを特徴とする超音波プローブ。
続きを表示（約 650 文字）【請求項２】
請求項１に記載の超音波プローブであって、
前記方向マーカの軸方向範囲は、前記超音波の放射範囲の軸方向範囲と同じであり、
前記方向マーカは、前記超音波の放射範囲を示す範囲マーカとしても機能する、
ことを特徴とする超音波プローブ。
【請求項３】
請求項１または２に記載の超音波プローブであって、
前記方向マーカは、前記超音波の放射方向と平行な面、または、前記超音波の放射方向に直交する面である、ことを特徴とする超音波プローブ。
【請求項４】
請求項３に記載の超音波プローブであって、
前記方向マーカは、前記超音波の放射面の周方向反対側に設けられた略矩形の平面である、ことを特徴とする超音波プローブ。
【請求項５】
請求項４に記載の超音波プローブであって、
前記ケースは、周囲より窪んだ凹部を有し、
前記方向マーカは、前記凹部内に配置されている、
ことを特徴とする超音波プローブ。
【請求項６】
請求項１に記載の超音波プローブであって、
前記ケースは、さらに、前記方向マーカと異なる位置に設けられ、前記超音波の放射範囲を示す１以上の範囲マーカを含む、ことを特徴とする超音波プローブ。
【請求項７】
請求項１に記載の超音波プローブであって、
前記方向マーカの色は、前記ケースの色の反対色である、ことを特徴とする超音波プローブ。

発明の詳細な説明【技術分野】
【０００１】
本明細書は、体腔内に挿入される超音波プローブを開示する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

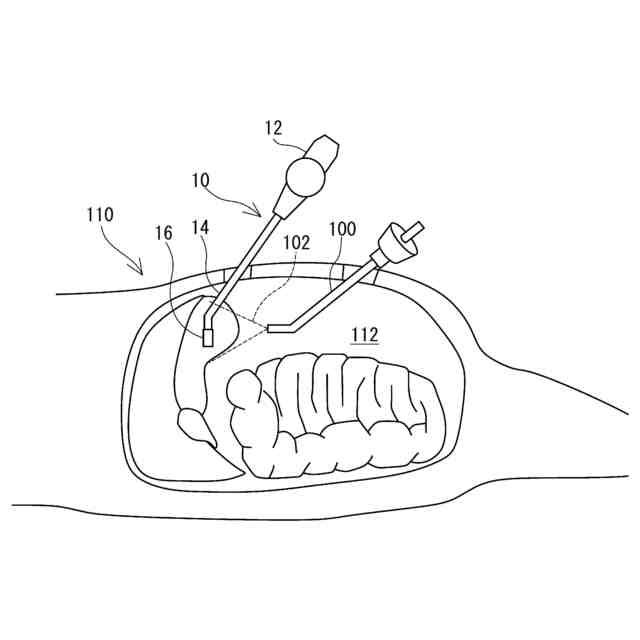

従来から、被検体（例えば患者や動物）の臓器の内部の状態を把握するために、体腔に超音波プローブを挿入し、超音波診断する技術が知られている（例えば特許文献１等）。かかる超音波診断では、超音波プローブを臓器表面に接触させ、その状態で、超音波プローブから臓器の内部に向かって超音波を送信するとともに、その反射波を受信する。そして、得られた反射波の信号に基づいて、臓器の内部の状態を表す超音波断層像が形成される。医者等の術者は、得られた超音波断層像を参照しながら、臓器の内部に対して様々な処置、例えば、穿刺針による細胞の採取や薬剤注入等を行う。
【０００３】
ここで、超音波断層像と、現実の臓器の位置と、の正確な対応関係を、簡易かつ明確に把握したいという要望がある。例えば、術者は、超音波断層像が、現実の臓器を、どの面で切断した像であるかを把握したい。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１５／１６６３０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１には、こうした体腔内に挿入される超音波プローブが開示されている。特許文献１の超音波プローブは、生体組織を傷つけないように、略円筒形となっている。
【０００６】
かかる略円筒形の超音波プローブは、生体への侵襲性が低下する一方で、当該超音波プローブの軸回りの回転角度、ひいては、超音波の放射方向が分かりにくいという問題があった。超音波の放射方向が不正確な場合、超音波断層像が、現実の臓器を、どの面で切断した像であるかを正確に判別できない。特許文献１の超音波プローブでは、こうした問題を解決できない。
【０００７】
そこで、本明細書では、超音波の放射方向を容易に判別できる超音波プローブを開示する。
【課題を解決するための手段】
【０００８】
本明細書で開示する超音波プローブは、体腔に挿入される超音波プローブであって、超音波を放射する超音波振動子と、前記超音波振動子を収容する略円筒形のケースと、を備え、前記ケースは、前記超音波の放射方向を示す面である方向マーカを有し、前記方向マーカは、外部から視認可能であり、少なくとも一部が、前記超音波の放射範囲と軸方向に重複する位置に設けられている、ことを特徴とする。
【０００９】
方向マーカを設けることで、術者は、超音波の放射方向を容易に判別できる。また、方向マーカは、少なくとも一部が、超音波の放射範囲軸方向範囲と軸方向に重複する位置に配置されている。超音波の放射範囲は、術者が特に注目する範囲である。当該放射範囲の近傍に方向マーカを配置することで、術者の視線の動きを小さく抑えることができ、術者が、放射範囲周辺をより注意深く観察できる。
【００１０】
この場合、前記方向マーカの軸方向範囲は、前記超音波の放射範囲の軸方向範囲と同じであり、前記方向マーカは、前記超音波の放射範囲を示す範囲マーカとしても機能してもよい。
（【００１１】以降は省略されています）
