公開番号2025155032
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024058347
出願日2024-03-30
発明の名称表面被覆切削工具
出願人三菱マテリアル株式会社
代理人個人
主分類B23B 27/14 20060101AFI20251003BHJP(工作機械;他に分類されない金属加工)
要約【課題】耐久性を向上させた被覆層を有する被覆工具を提供する
【解決手段】基体上の被覆層は、式:(Al_XTi_1-X)N(Xの平均値であるX_avgは、0.40≦X_avg<0.60)で表される組成のAlとTiの複合窒化物層を有し、該複合窒化物層は、平均厚さが1.0μm以上、20.0μm以下であり、該複合窒化物層を構成する複合窒化物結晶粒内にAlとTiの含有量の繰返し変化が存在することを特徴とする表面被覆切削工具

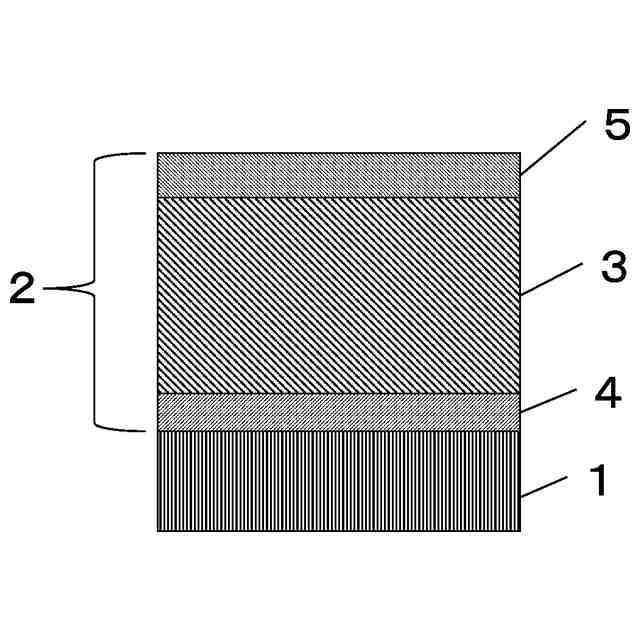

【選択図】図1
特許請求の範囲【請求項１】
基体と該基体の表面に被覆層を有する表面被覆切削工具であって、
前記被覆層は、式：（Ａｌ
Ｘ
Ｔｉ
１－Ｘ
）Ｎ（Ｘの平均値であるＸ
ａｖｇ
は、０．４０≦Ｘ
ａｖｇ
＜０．６０）で表される組成のＡｌとＴｉの複合窒化物層を有し、
前記複合窒化物層は、平均厚さが１．０μｍ以上、２０．０μｍ以下であり、
前記複合窒化物層を構成する複合窒化物結晶粒内にＡｌとＴｉの含有量の繰返し変化が存在する
ことを特徴とする表面被覆切削工具。
続きを表示（約 390 文字）【請求項２】
前記複合窒化物結晶粒内のＡｌとＴｉの含有量の繰返し変化について、前記Ｘの平均の変化幅（ΔＸ）は０．０２～０．２５であることを特徴とする請求項１に記載の表面被覆切削工具。
【請求項３】
前記複合窒化物結晶粒内のＡｌとＴｉの含有量の繰返し変化について、繰返し変化の平均間隔が３～１００ｎｍであることを特徴する請求項１または２に記載の表面被覆切削工具。
【請求項４】
前記複合窒化物層を構成する複合窒化物結晶の格子定数ａ（Å）は、０．９８７×（４．１２００Ｘ
ａｖｇ
＋４．２４１７（１－Ｘ
ａｖｇ
））以上、０．９９７×（４．１２００Ｘ
ａｖｇ
＋４．２４１７（１－Ｘ
ａｖｇ
））以下の関係を満たすことを特徴とする請求項１または２に記載の表面被覆切削工具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表面被覆切削工具（以下、被覆工具ということがある）に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
炭化タングステン（以下、ＷＣで示す）基超硬合金等の基体の表面に、被覆層を形成した被覆工具が知られており、優れた耐摩耗性を発揮している。
そして、被覆工具の耐久性を向上させるべく、被覆層の改善についての種々の提案がなされている。
【０００３】
例えば、特許文献１には、窒化チタンアルミニウムの被覆層を有し、前記窒化チタンアルミニウムの被覆層は結晶構造が立方晶であってアルミニウム含有量が０．３～６０．０質量％、塩素含有量が０．０１～２質量％である被覆工具が記載され、該被覆工具は被覆層の密着性が高いとされている。
【０００４】
また、例えば、特許文献２には、被覆層として、Ｔｉ
ｘ
Ａｌ
１－ｘ
ＮおよびＴｉ
ｙ
Ａｌ
１－ｙ
Ｎ（０≦ｘ＜０．５、０．５＜ｙ≦１）なる２種類の化合物を、交互に繰り返して積層し、積層体の全体組成として化学量論的にアルミニウムリッチになるものとした被覆工具が記載され、該被覆工具は耐摩耗性に優れ、高速切削や高硬度材料の切削において耐久性を有するとされている。
【０００５】
さらに、例えば、特許文献３には、ＪＣＰＤＳ記載の格子定数に対し、０．９９７～１．００５倍の格子定数を有し、厚さが０．０１～５０μｍである気相合成法によって基材表面に形成された金属窒化物からなる硬質被膜を有する被覆工具が記載され、該被覆工具は耐摩耗性に優れるとされている。
【先行技術文献】
【特許文献】
【０００６】
特開２００１－３４１００８号公報
特開平７－９７６７９号公報
特開平１１－３３５８１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明は、前記事情や前記提案を鑑みてなされたものであって、切削加工において耐久性を向上させた被覆層を有する被覆工具を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明の実施形態に係る表面被覆切削工具は、
基体と該基体の表面に被覆層を有し、
前記被覆層は、式：（Ａｌ
Ｘ
Ｔｉ
１－Ｘ
）Ｎ（Ｘの平均値であるＸ
ａｖｇ
は、０．４０≦Ｘ
ａｖｇ
＜０．６０）で表される組成のＡｌとＴｉの複合窒化物層を有し、
前記複合窒化物層は、平均厚さが１．０μｍ以上、２０．０μｍ以下であり、
前記複合窒化物層を構成する複合窒化物結晶粒内にＡｌとＴｉの含有量の繰返し変化が存在する。
【０００９】
さらに、前記実施形態に係る表面被覆切削工具は、以下の（１）～（３）の事項の少なくとも１つを満足してもよい。
【００１０】
（１）前記複合窒化物結晶粒内のＡｌとＴｉの含有量の繰返し変化について、前記Ｘの平均の変化幅（ΔＸ）は０．０２～０．２５であること。
（【００１１】以降は省略されています）
