公開番号2025154499
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057542
出願日2024-03-29
発明の名称除細動パッド
出願人フクダ電子株式会社
代理人弁理士法人鷲田国際特許事務所
主分類A61N 1/04 20060101AFI20251002BHJP(医学または獣医学;衛生学)
要約【課題】包装体内に収容された状態で通電検査を行うことができ、かつ、除細動実施時に生じるゴミの少ない、除細動パッドを提供すること。
【解決手段】本開示の除細動パッドは、第1及び第2の電極パッドと、表面及び裏面に剥離面が形成されており、表面に第1の電極パッドが貼着されるとともに裏面に第2の電極パッドが貼着される、板状部材と、板状部材に設けられ、板状部材に貼着された第1の電極パッドの導電性ゲルと第2の電極パッドの導電性ゲルとを電気的に接続する導電部材と、を備える。

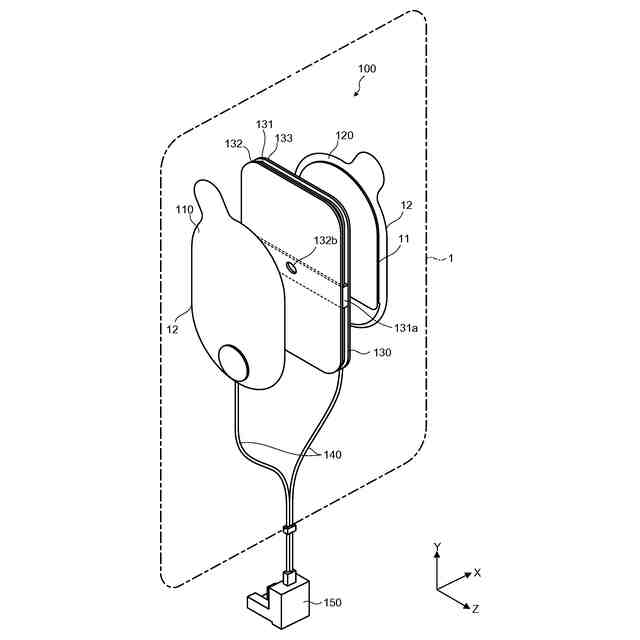

【選択図】図1
特許請求の範囲【請求項１】
第１及び第２の電極パッドと、
表面及び裏面に剥離面が形成されており、前記表面に前記第１の電極パッドが貼着されるとともに前記裏面に前記第２の電極パッドが貼着される、板状部材と、
前記板状部材に設けられ、前記板状部材に貼着された前記第１の電極パッドの導電性ゲルと前記第２の電極パッドの導電性ゲルとを電気的に接続する導電部材と、
を備える、除細動パッド。
続きを表示（約 620 文字）【請求項２】

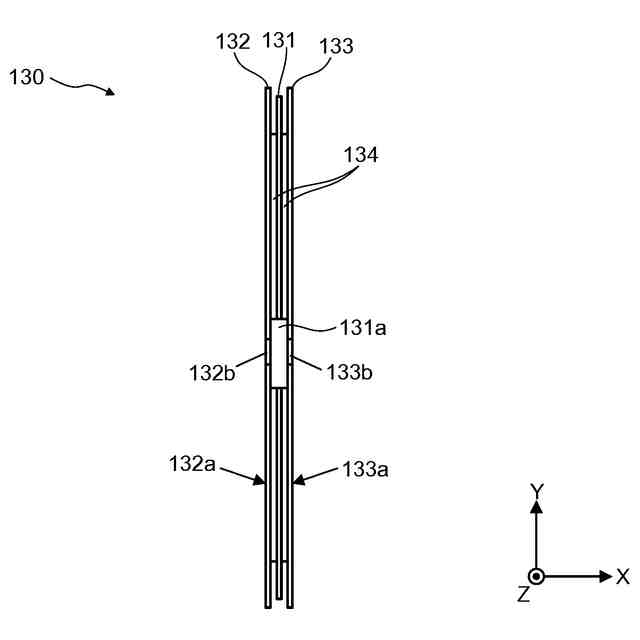

前記板状部材は、
板状の基材と、
前記基材の前記表面側に固着され、露出面が剥離処理されて前記剥離面とされた第１の剥離板と、
前記基材の前記裏面側に固着され、露出面が剥離処理されて前記剥離面とされた第２の剥離板と、
前記第１の剥離板に形成された第１の開口と、
前記第２の剥離板に形成された第２の開口と、
を備え、
前記導電部材は、前記第１の開口の位置における前記第１の電極パッドの導電性ゲルと、前記第２の開口の位置における前記第２の電極パッドの導電性ゲル、とを電気的に接続する、
請求項１に記載の除細動パッド。
【請求項３】
前記導電部材は、少なくとも前記第１の開口及び前記第２の開口を前記基材側から塞ぐように、前記基材の表面を巻回する帯状の部材である、
請求項２に記載の除細動パッド。
【請求項４】
前記導通部材は、導電性カーボンを含む、
請求項１又は２に記載の除細動パッド。
【請求項５】
前記導電部材の抵抗値は、人体の抵抗値の範囲外とされている、
請求項１に記載の除細動パッド。
【請求項６】
前記第１の開口及び前記第２の開口は、それぞれ、前記第１の剥離板及び前記第２の剥離板の面方向におけるほぼ中心位置に形成されている、
請求項２に記載の除細動パッド。

発明の詳細な説明【技術分野】
【０００１】
本開示は、体外式除細動を行う際に用いられる除細動パッドに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、心室細動やその他の特定の不整脈（心室頻脈、心房細動、心房粗動及び上室頻拍）が生じている患者に対して電気ショックを与えることにより、心臓の働きを戻す装置として、自動体外式除細動器（ＡＥＤ；Automated External Defibrillator）などの体外式除細動器が広く用いられている。
【０００３】
体外式除細動器は、患者の胸部に貼着された一対の電極パッドを介して、患者に電気ショックを与える。また、ＡＥＤは、電極パッドを介して取得した患者の心電図に基づいて自動的に患者に電気ショックを与えることもできる。
【０００４】
一対の電極パッドを構成する各電極パッドは、シート状の基材、基材上に形成された電極層、電極層に接するように形成された導電性ゲル、及び除細動器と電極層とを接続するリード線などを有する。これにより、除細動器からの除細動電圧がリード線及び電極層を介して導電性ゲルに印加される。この結果、患者の胸部に貼着された導電性ゲルから患者に除細動電圧が印加される。
【０００５】
また、使用前の除細動パッドに対して定期的に導通確認を行うことが主流となっている。導通確認により、除細動パッドの断線や乾燥を認識することができる。この導通確認は、例えば１日に１回の頻度で行われる。導通確認は、例えば、除細動器によって除細動パッドに微弱電流を流し、除細動器によってそのときのインピーダンスを測定することで実施し得る。また、導通確認は、例えば、除細動器によってインピーダンス測定用の信号をパッドの通電部に出力することで、パッド間のインピーダンスを測定することでも実施し得る。このような導通確認を行うことにより、実際の除細動を行う際に除細動パッドに不具合があって除細動を行うことができない、といった重大事象を回避できる。
【０００６】
ここで、体外式除細動に用いられる除細動パッドの保管方法としては、大きく分けて２つの方法がある。第１の保管方法は、アルミ袋などの包装体に収容された状態で出荷された除細動パッドを、包装体から取り出して体外式除細動器（特にＡＥＤ）に設けられたケースに収容した状態で保管する方法である。第２の保管方法は、アルミ袋などの包装体に収容した状態で保管する方法である。第２の方法で保管する除細動パッドは、例えば特許文献１に記載されている。
【０００７】
上記第１の保管方法では、一対の電極パッドの一部同士がケース内において電気的に接続された状態とされており、これにより、上記定期的な導通確認が可能となっている。上記第２の保管方法では、一対の電極パッドの一部同士が包装体内においてシート状の接続部材によって電気的に接続された状態とされており、これにより、電極パッドを包装体から取り出すこと無しに、上記定期的な導通確認が可能となっている。
【先行技術文献】
【特許文献】
【０００８】
特開２０１６－１０６９１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
ところで、上記第１の保管方法は電極パッドを包装体から取り出して保管するので、電極パッドの導電性ゲルの乾燥を防止する点において、上記第２の保管方法よりも劣る欠点がある。
【００１０】
一方で、上記第２の保管方法（特許文献１に記載された構成）においては、一対の電極パッドのそれぞれに貼着された合計２枚の剥離シートと、一対の電極パッド同士を電気的に接続するシート状の接続部材を有する。よって、実際の除細動を行う際には、これらを電極パッドから剥す必要があり、その結果、少なくとも一対の電極パッドの２枚分の剥離シートがゴミとして生じる欠点がある。
（【００１１】以降は省略されています）
