特許ウォッチ

公開番号2025153928
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056650
出願日2024-03-29
発明の名称医療機器及びいびき検出方法
出願人フクダ電子株式会社
代理人弁理士法人大塚国際特許事務所
主分類A61B 5/083 20060101AFI20251002BHJP(医学または獣医学;衛生学)
要約【課題】いびきの発生を精度よく検出する。
【解決手段】医療機器は、患者の呼吸の流量の時系列を表す流量データ(301)から高周波データ(302)を生成する生成部と、複数の期間(304_1～304_n)のそれぞれについて、各期間における高周波データの評価値を決定する決定部と、複数の期間の評価値に基づいて、複数の期間のうちの1つの期間を選択する選択部と、流量データのうち選択された1つの期間の部分を解析することによって、患者のいびきの発生を検出する検出部と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
医療機器であって、
患者の呼吸の流量の時系列を表す流量データから高周波データを生成する生成手段と、
複数の期間のそれぞれについて、各期間における前記高周波データの評価値を決定する決定手段と、
前記複数の期間の前記評価値に基づいて、前記複数の期間のうちの１つの期間を選択する選択手段と、
前記流量データのうち前記選択された１つの期間の部分を解析することによって、前記患者のいびきの発生を検出する検出手段と、を備える、医療機器。
続きを表示（約 660 文字）【請求項２】
前記選択手段は、前記複数の期間の前記評価値同士を比較することによって、前記複数の期間のうちの１つの期間を選択する、請求項１に記載の医療機器。
【請求項３】
前記複数の期間は、吸気期間に含まれる、請求項１に記載の医療機器。
【請求項４】
前記複数の期間のそれぞれは、前記複数の期間の別の期間と部分的に重なる、請求項１に記載の医療機器。
【請求項５】
前記複数の期間はいずれも同じ時間長である、請求項１に記載の医療機器。
【請求項６】
前記複数の期間の始点は同じ時間間隔で並んでいる、請求項１に記載の医療機器。
【請求項７】
前記流量データはデジタルデータであり、
前記複数の期間の始点の間隔は、前記流量データのサンプリング間隔よりも広い、請求項６に記載の医療機器。
【請求項８】
前記評価値は、いびきが発生している可能性が高いほど大きな値を有し、
前記選択手段は、前記複数の期間のうち、前記評価値が最大である１つの期間を選択する、請求項１に記載の医療機器。
【請求項９】
前記決定手段は、各期間における前記高周波データの絶対値の積分値に基づいて前記評価値を決定する、請求項１に記載の医療機器。
【請求項１０】
前記検出手段は、前記患者のいびきの発生を、前記患者の睡眠中にリアルタイムで検出する、請求項１に記載の医療機器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、医療機器及びいびき検出方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
睡眠時無呼吸症候群（ＳＡＳ）の治療法として、経鼻的持続陽圧呼吸療法(ＣＰＡＰ）が知られている。ＣＰＡＰは、鼻マスクを通じて患者の気道に適切な圧力の空気を持続的に送り込み、睡眠中の気道の閉塞を防ぐことにより、無呼吸や低呼吸の発生を抑制する治療法である。無呼吸や低呼吸の発生の前兆として、いびきが発生することがある。特許文献１では、吸気期間の流量から呼気期間の流量を減算した値が閾値を超える場合にいびきの発生を検出する。
【先行技術文献】
【特許文献】
【０００３】
特表２００９－５２２０２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の方法では、いびきを精度よく検出することが困難である。本発明の一部の側面は、いびきの発生を精度よく検出するための技術を提供することを目的とする。
【課題を解決するための手段】
【０００５】
一部の実施形態によれば、医療機器であって、患者の呼吸の流量の時系列を表す流量データから高周波データを生成する生成手段と、複数の期間のそれぞれについて、各期間における前記高周波データの評価値を決定する決定手段と、前記複数の期間の前記評価値に基づいて、前記複数の期間のうちの１つの期間を選択する選択手段と、前記流量データのうち前記選択された１つの期間の部分を解析することによって、前記患者のいびきの発生を検出する検出手段と、を備える、医療機器が提供される。
【発明の効果】
【０００６】
一部の実施形態によれば、いびきの発生を精度よく検出できる。
【図面の簡単な説明】
【０００７】
一部の実施形態のＣＰＡＰ装置の構成例を説明するブロック図。
一部の実施形態のいびき検出方法の例を説明するフロー図。

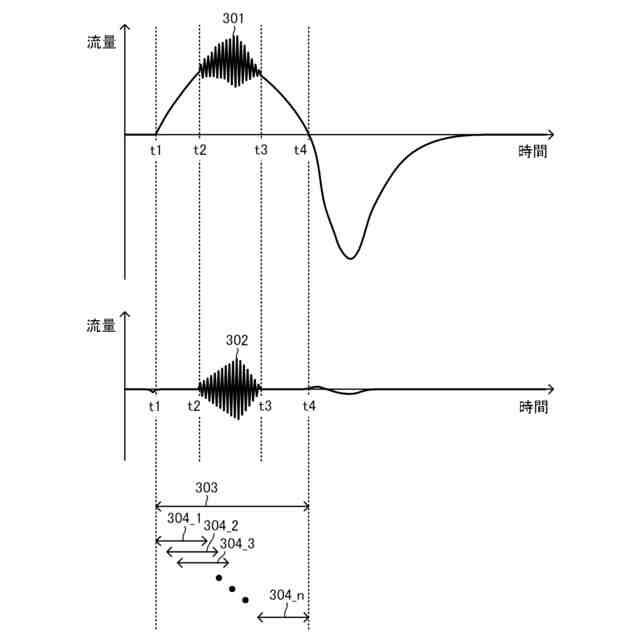

一部の実施形態の解析対象期間の決定方法の例を説明する模式図。
一部の実施形態の検出条件の例を説明する模式図。
一部の実施形態の治療圧変更方法の例を説明するフロー図。
【発明を実施するための形態】
【０００８】
以下、添付図面を参照して実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る発明を限定するものではなく、また実施形態で説明されている特徴の組み合わせの全てが発明に必須のものとは限らない。実施形態で説明されている複数の特徴のうち二つ以上の特徴は任意に組み合わされてもよい。また、同一若しくは同様の構成には同一の参照番号を付し、重複した説明は省略する。
【０００９】
図１を参照して、一部の実施形態に係る持続的気道陽圧装置（以下、ＣＰＡＰ装置と表す）１００の構成例について説明する。ＣＰＡＰ装置１００は、いびき検出機能を有する医療機器の一例である。ＣＰＡＰ装置１００は、本体１０１と、マスク１２５と、本体１０１とマスク１２５とを接続するチューブ１２２とを有する。ＣＰＡＰ装置１００の動作はＣＰＵ（Central Processing Unit）１１２がＲＯＭ（Read Only Memory）１１３に格納されているプログラムをＲＡＭ（Random Access Memory）１１４に読み込んで実行することにより実現される。このように、ＣＰＵ１１２、ＲＯＭ１１３及びＲＡＭ１１４を有する装置はコンピュータであるとみなされてもよい。なお、ＣＰＵ１１２内に記載された機能ブロック１１７～１２１は、ＣＰＵ１１２がプログラムを実行することにより実現するさまざまな機能のうち、主要な機能を模式的に表現したものである。従って、機能ブロック１１７～１２１を主体として説明する動作は、実際にはＣＰＵ１１２がプログラムを実行することで実現される。これに代えて、１つ以上の機能ブロックがＣＰＵ１１２以外のハードウェア回路を用いて実現されてもよい。
【００１０】
まず、空気の流路に存在する構成要素について説明する。フィルタ１０２は空気の取り入れ口に設けられ、花粉、細菌、塵埃などを除去する。温度センサ１０３は、流入した空気の温度を計測する。温度センサ１０３による計測値は、温度制御部１１９に供給される。湿度センサ１０４は、流入した空気の湿度を計測する。湿度センサ１０４による計測値は、温度制御部１１９に供給される。
（【００１１】以降は省略されています）
