公開番号2025152597
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024054565
出願日2024-03-28
発明の名称コネクタ及びコネクタの組立方法
出願人フクダ電子株式会社
代理人弁理士法人鷲田国際特許事務所
主分類H01R 13/6592 20110101AFI20251002BHJP(基本的電気素子)
要約【課題】シールド機能を有し、製造工数を削減して容易に組み立てることができるコネクタを実現する。
【解決手段】コードの端部の外周面に前記コードのコード側シールド部が配置され、コードの端部から導出する電線に接合する接続端子と、コードの端部を収容し、且つ、接続端子を保持するコネクタ本体と、コネクタ本体を被覆するシールド部と、を有し、シールド部は、コネクタ本体内に突出して弾性変形可能に設けられ、変形により外周面のコード側シールド部を押圧して接触する一対の押圧接触部を有する。

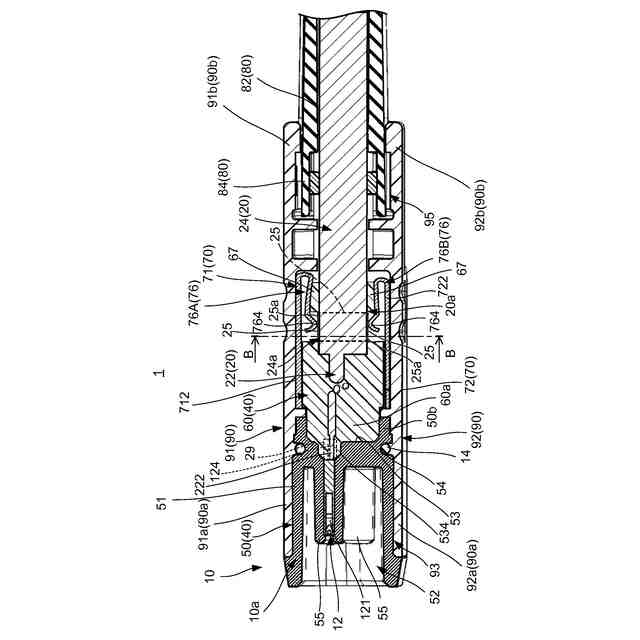

【選択図】図2
特許請求の範囲【請求項１】
コードの端部の外周面に前記コードのコード側シールド部が配置され、前記コードの端部から導出する電線に接合する接続端子と、
前記コードの端部を収容し、且つ、前記接続端子を保持するコネクタ本体と、
前記コネクタ本体を被覆するシールド部と、
を有し、
前記シールド部は、前記コネクタ本体内に突出して弾性変形可能に設けられ、変形により前記外周面の前記コード側シールド部を押圧して接触する一対の押圧接触部を有する、
コネクタ。
続きを表示（約 1,000 文字）【請求項２】

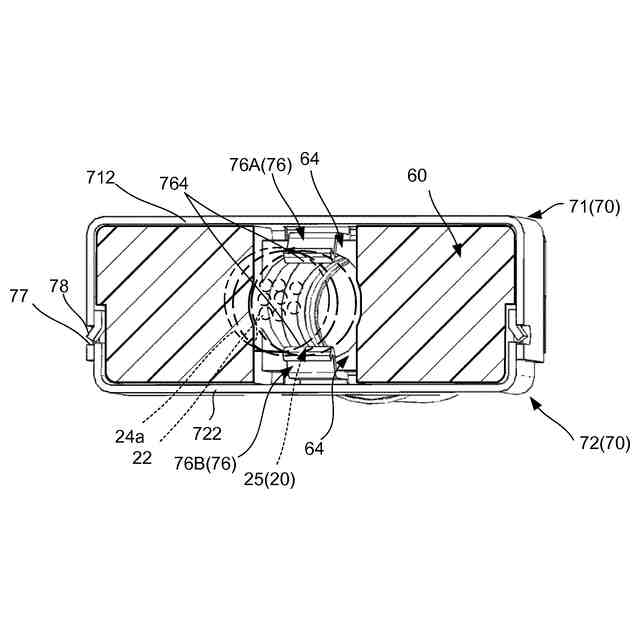

前記一対の押圧接触部は、前記コネクタ本体内に、対向するように突出し、前記コード側シールド部を挟み接触するように設けられている、
請求項１記載のコネクタ。
【請求項３】
前記コネクタ本体は、前記シールド部内に配置され、前記接続端子と前記電線との接合部分及び前記コードの端部を埋設する絶縁部を有し、
前記絶縁部は、前記コード側シールド部を前記絶縁部の外に露出させる開口部を有し、
前記押圧接触部は、前記開口部を介して前記コード側シールド部に当接する、
請求項１記載のコネクタ。
【請求項４】

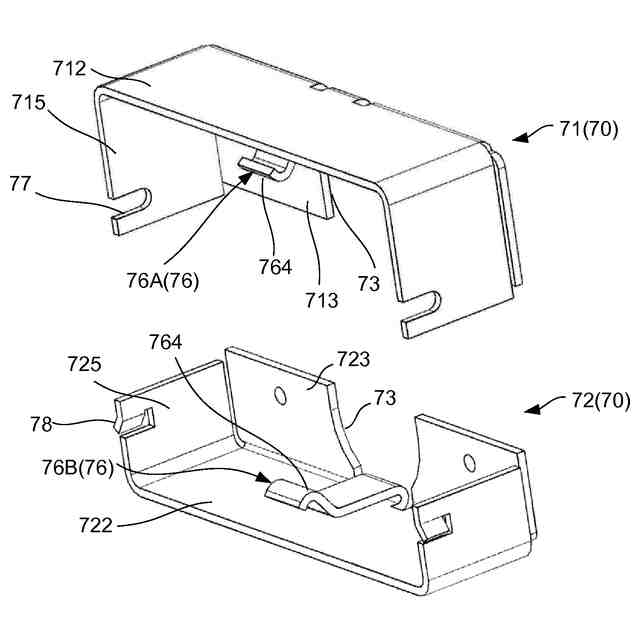

前記シールド部は、対向方向で組み合う第１シールド及び第２シールドの分割体からなり、
前記一対の押圧接触部は、前記第１シールド及び前記第２シールドの夫々に、互いに組み合う方向に突設され、前記第１シールド及び前記第２シールドが組み合わされた状態で前記コード側シールド部を挟持する、
請求項２記載のコネクタ。
【請求項５】
第１シールド及び第２シールドは、夫々組み合った際に互いに係合して、前記一対の押圧接触部が前記コード側シールド部を押圧した状態を保持する係合部及び被係合部を有する、
請求項１記載のコネクタ。
【請求項６】

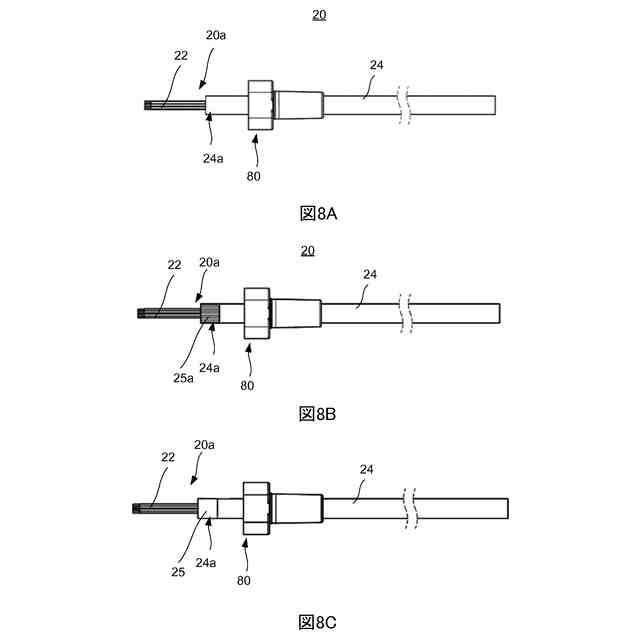

コードの端部の外周面にコード側のコード側シールド部が配置され、前記コードの端部で導出する芯線と接続端子とを接合部で接合する接合工程と、
ハウジングに前記接続端子を、前記接合部を外部に露出させた状態で固定する固定工程と、
前記接合部及び前記コードの端部を被覆するように樹脂でインサート成形することにより、前記ハウジングに一体に接続して、前記接合部及び前記コードの端部を内蔵し、前記コードの端部の前記コード側シールド部が、開口部を介して外方に露出するようなモールド部を形成する成形工程と、
前記接合部を囲むように前記モールド部をシールド部で被覆するシールド工程と、
を有する組み立て方法であって、

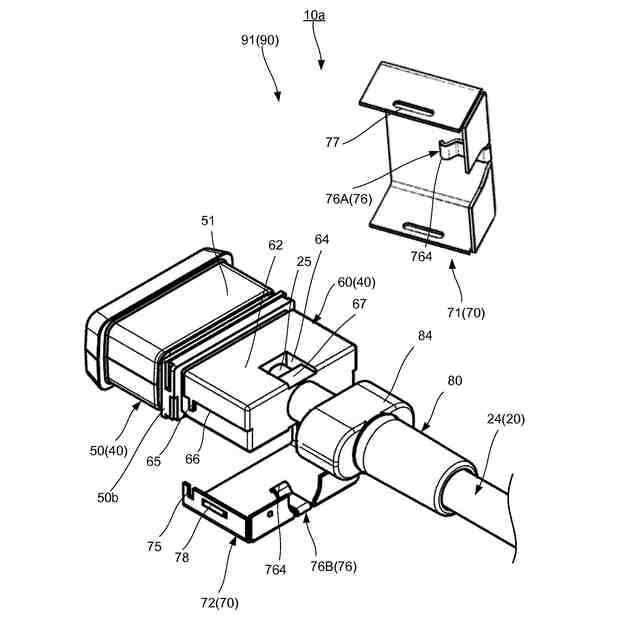

前記シールド工程は、前記シールド部を構成する分割体であって、夫々に前記モールド部側に弾性変形可能に突出する押圧接触部を有する第１シールド及び第２シールドを、前記モールド部を被覆して、夫々の前記押圧接触部を、前記開口部を介して、前記コード側シールド部に接触させるものである、
コネクタの組立方法。

発明の詳細な説明【技術分野】
【０００１】

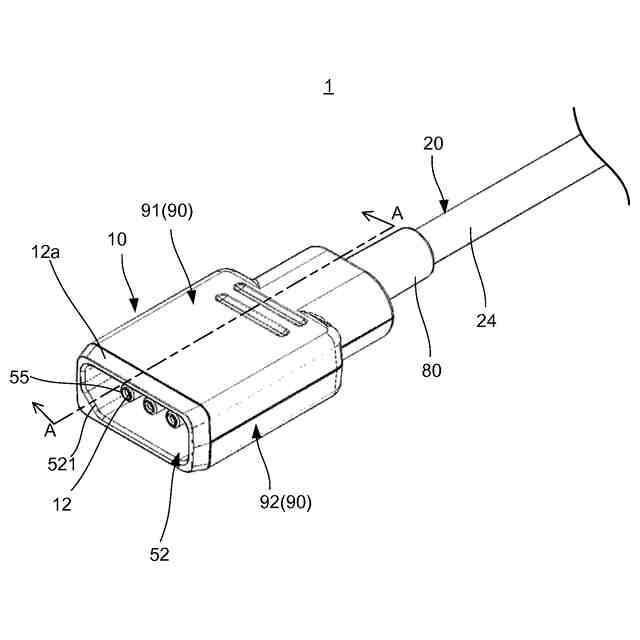

本発明は、コードの端末に取り付けられるコネクタ及びコネクタの組立方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、ケーブル端末に取り付けられるコネクタとしては、ケーブル端末の芯線にコネクタ端子が接続されてコネクタハウジング内に配置され、コネクタハウジングに、芯線とコネクタ端子との接続部分を囲むようにシールド部材を設けた構成が知られている。このシールド部材には、ケーブル端末のシールド線が接続される。
【０００３】
シールド部材は、例えば、コネクタハウジングの外周に銅箔テープを巻くことで、芯線とコネクタ端子との接続部分を囲むように形成した筒状の銅箔テープ製のシールドシェルが知られている。また、シールド部材としては、特許文献１に示すように、板金をケース状に加工して接続部分を囲む金属シェルとした構成が知られている。
【０００４】
特許文献１のシールド部材は、金属シェルに、金属シェルに挿入されるケーブルの延在方向に沿って金属シェルの外方に突設される突出片部を有する。突出片部は、コネクタ内部に挿入されたケーブル端部の外周面で露出するシールド線に、巻き付けた状態にしてカシメて固定する。これにより、シールド部材は金属シェルとケーブルのシールド線とを接続している。
【先行技術文献】
【特許文献】
【０００５】
特開２００６－２８６２２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、従来のコネクタでは、銅箔テープでシールドシェルを構成する場合等、シェル部分とケーブルのシールド線とを半田付けで接続することが必要となり、その作業には手間がかかる。特に、手作業で接続する場合、熟練の技が必要となり一層手間がかかる。
【０００７】
これに対して特許文献１に示す従来のシールド構造では、シェルとケーブルのシールド線との接続は金属シェルの突出片部をケーブルのシールド線にカシメることにより行うため、半田付けによる接続よりも接続は容易であるものの、カシメの作業時間がかかる。このように、特許文献１は、一対のシェル自体の嵌合とともに、突出片部でケーブルをカシメる作業を要するので、より施工工数を減らして、容易に安定したコネクタを組立てる構造が望まれている。
【０００８】
本発明はかかる点に鑑みてなされたものであり、容易に組み立てることができるコネクタ及びコネクタの組立方法を提供することを目的とする。
【課題を解決するための手段】
【０００９】

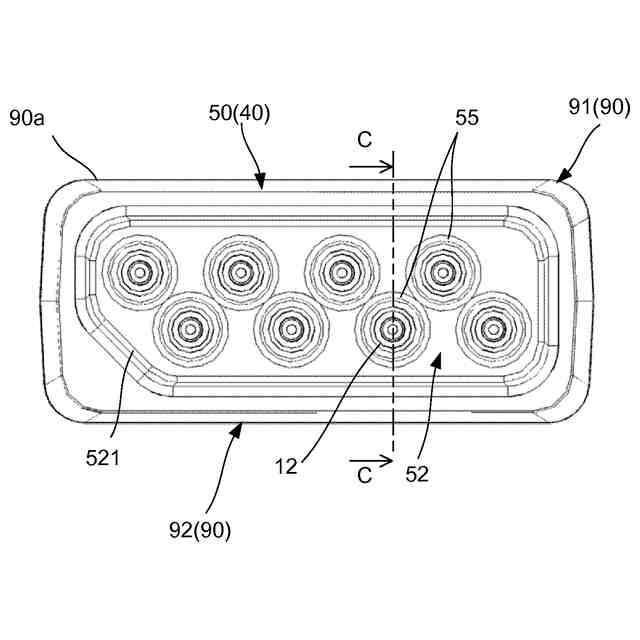

本発明のコネクタの一つの態様は、
コードの端部の外周面に前記コードのコード側シールド部が配置され、前記コードの端部から導出する電線に接合する接続端子と、
前記コードの端部を収容し、且つ、前記接続端子を保持するコネクタ本体と、
前記コネクタ本体を被覆するシールド部と、
を有し、
前記シールド部は、前記コネクタ本体内に突出して弾性変形可能に設けられ、変形により前記外周面の前記コード側シールド部を押圧して接触する一対の押圧接触部を有する構成を採る。
【００１０】
本発明のコネクタの組立方法の一つの態様は、
コードの端部の外周面にコード側のコード側シールド部が配置され、前記コードの端部で導出する芯線と接続端子とを接合部で接合する接合工程と、
ハウジングに前記接続端子を、前記接合部を外部に露出させた状態で固定する固定工程と、
前記接合部及び前記コードの端部を被覆するように樹脂でインサート成形することにより、前記ハウジングに一体に接続して、前記接合部及び前記コードの端部を内蔵し、前記コードの端部の前記コード側シールド部が、開口部を介して外方に露出するようなモールド部を形成する成形工程と、
前記接合部を囲むように前記モールド部をシールド部で被覆するシールド工程と、
を有する組み立て方法であって、
前記シールド工程は、前記シールド部を構成する分割体であって、夫々に前記モールド部側に弾性変形可能に突出する押圧接触部を有する第１シールド及び第２シールドを、前記モールド部を被覆して、夫々の前記押圧接触部を、前記開口部を介して、前記コード側シールド部に接触させるようにした。
【発明の効果】
（【００１１】以降は省略されています）
