公開番号2025153883
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056577
出願日2024-03-29
発明の名称医療機器
出願人フクダ電子株式会社
代理人弁理士法人鷲田国際特許事務所
主分類A61M 16/00 20060101AFI20251002BHJP(医学または獣医学;衛生学)
要約【課題】良好な放熱を行うことができる医療機器を提供すること。
【解決手段】本開示の医療機器は、患者の気道に送り込む空気流を生成する第1の送風機と、空気流の流路が形成された流路ケースと、流路ケースよりも上方に設けられた回路基板と、流路ケースよりも下方に設けられたAC/DCアダプターと、流路ケースよりも下方に設けられ、AC/DCアダプターを冷却する第2の送風機と、第1の送風機、流路ケース、AC/DCアダプター及び第2の送風機を収容する収容ケースと、流路ケースにより隔てられた収容ケースの上部空間と下部空間とを連通する少なくとも2つの開口と、を有する。
【選択図】図7
特許請求の範囲【請求項１】
患者の気道に送り込む空気流を生成する第１の送風機と、
前記空気流の流路が形成された流路ケースと、
前記流路ケースよりも上方に設けられた回路基板と、
前記流路ケースよりも下方に設けられたＡＣ／ＤＣアダプターと、
前記流路ケースよりも下方に設けられ、前記ＡＣ／ＤＣアダプターを冷却する第２の送風機と、
前記第１の送風機、前記流路ケース、前記ＡＣ／ＤＣアダプター及び前記第２の送風機を収容する収容ケースと、
前記流路ケースにより隔てられた前記収容ケースの上部空間と下部空間とを連通する少なくとも２つの開口と、
を有する、医療機器。
続きを表示（約 760 文字）【請求項２】
前記少なくとも２つの開口は、前記収容ケースに、又は、前記収容ケースに沿って形成されている、
請求項１に記載の医療機器。
【請求項３】
前記第２の送風機は、前記ＡＣ／ＤＣアダプターに対向する位置に配置されており、
前記少なくとも２つの開口のうち第１の開口は、前記第２の送風機により発生する風に関して前記ＡＣ／ＤＣアダプターよりも下流側に形成されている、
請求項１又は２に記載の医療機器。
【請求項４】
前記少なくとも２つの開口のうち第１及び第２の開口は、前記収容ケースのうち、前記回路基板を間に挟んで互いに向かい合う２つの側面の近傍に形成されている、
請求項１に記載の医療機器。
【請求項５】
前記ＡＣ／ＤＣアダプターを通過した前記第２の送風機の風が前記少なくとも２つの開口うちの第１の開口を介して前記流路ケースの下方側から上方側に通り抜けるとともに、前記第１の開口及び前記回路基板を通過した前記第２の送風機の風が前記少なくとも２つの開口のうちの第２の開口を介して前記流路ケースの上方側から下方側に通り抜けることで、前記第２の送風機の風が、前記第１の開口及び前記第２の開口を介して、前記流路ケースの前記下部空間と前記上部空間を循環する、
請求項１に記載の医療機器。
【請求項６】
少なくとも長手方向の両端が開口され、前記ＡＣ／ＤＣアダプターを囲う金属製のシールド部材を、さらに有し、
開口された前記シールド部材の長手方向の一端側には前記第２の送風機が配置され、開口された他端側に対応する位置には前記２つの開口のうち第１の開口が形成されている、
請求項１又は２に記載の医療機器。

発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、医療機器に関し、例えば睡眠時無呼吸症候群治療装置などの医療機器に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
睡眠時無呼吸症候群（ＳＡＳ；Sleep Apnea Syndrome）は、睡眠中に呼吸が止まった状態（無呼吸）または呼吸が弱くなった状態（低呼吸）が断続的に繰り返される病気である。睡眠時無呼吸症候群の患者は、十分に睡眠がとれず、日中の眠気、集中力低下、居眠り運転での重大事故などを起こしやすくなる。睡眠時無呼吸症候群の患者のほとんどは、閉塞型睡眠時無呼吸（ＯＳＡ；Obstructive Sleep Apnea）の症状を有している。閉塞型睡眠時無呼吸は、睡眠中の吸気時に筋緊張が低下し上気道が狭くなることで起こる。
【０００３】

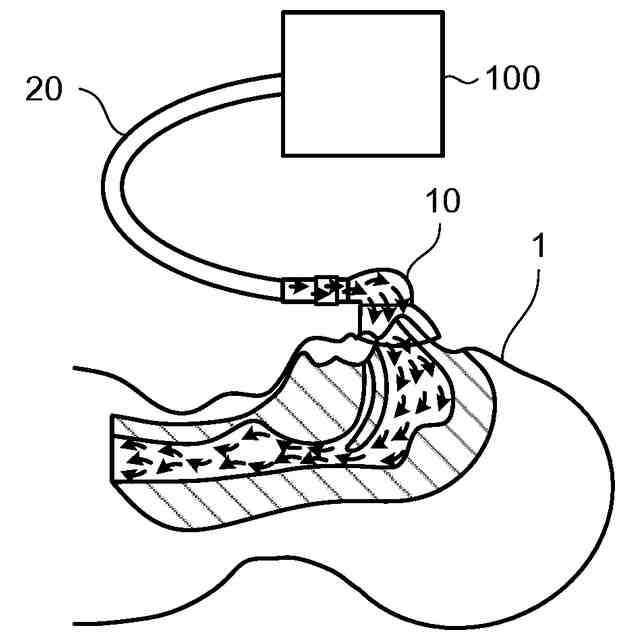

このような閉塞型睡眠時無呼吸症の患者に対して、持続的気道陽圧（ＣＰＡＰ；Continuous Positive Airway Pressure）療法が施されることがある。ＣＰＡＰ療法は、患者の気道に空気を送り続けて気道を広げることにより、寝ている間の患者の無呼吸を防ぐ治療方法である。
【０００４】

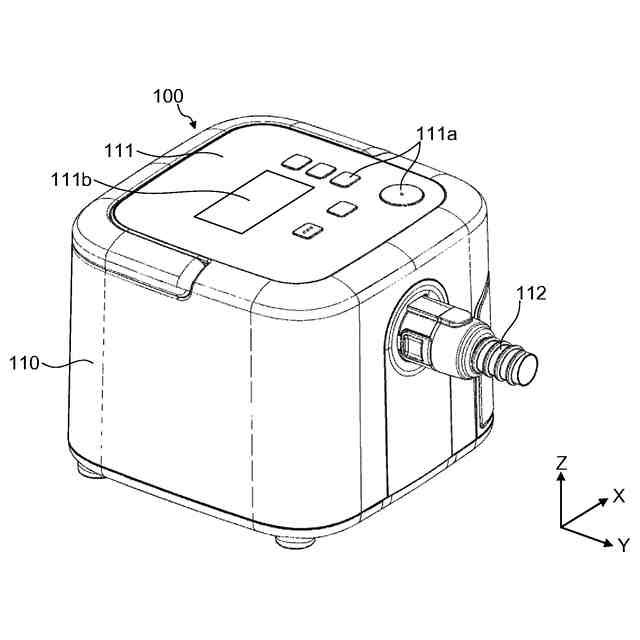

従来、ＣＰＡＰ療法を行う装置は、睡眠時無呼吸症候群治療装置或いはＣＰＡＰ装置と呼ばれている。本明細書では、ＣＰＡＰ療法を行う装置をＣＰＡＰ装置と呼ぶことにする。ＣＰＡＰ装置は、特許文献１等に記載されている。
【０００５】

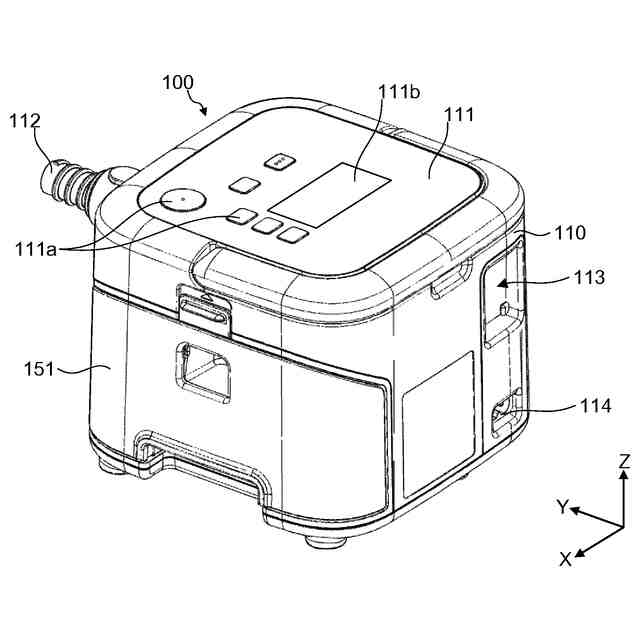

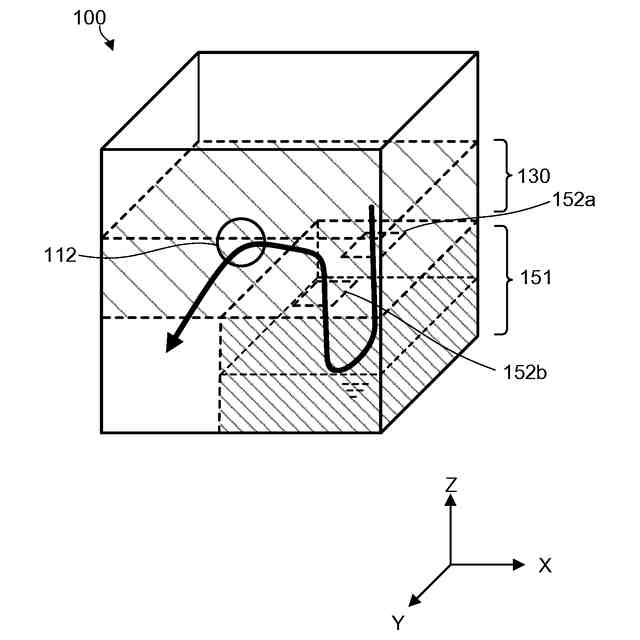

ＣＰＡＰ装置は、送風機、流量センサー及び制御部等を有し、患者の気道を広げるのに適した空気流を生成できる構成となっている。また、特許文献１にも記載されているように、ＣＰＡＰ装置としては、水槽を有し、患者に送る空気流を加湿することにより、患者の気道が乾燥することを防止するものもある。
【先行技術文献】
【特許文献】
【０００６】
特開２０２３－０７１７３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ところで、外部電源を用いる電子機器では、ＡＣ電源（商用電源）をＤＣ電源に変換するＡＣ／ＤＣアダプター（ＡＣ／ＤＣコンバーター或いは電源アダプターと言ってもよい）を介して電源を入力するようになっている。従来、ＡＣ／ＤＣアダプターは、装置の外部に電源コードに付随して設けられることが多い。
【０００８】
ところで、ＡＣ／ＤＣアダプターが装置にあると邪魔であり、スペースも要求される。特に、装置の近くに患者や医療従事者がいることの多い医療機器では、ＡＣ／ＤＣアダプターが邪魔となる可能性が高い。
【０００９】
そこで、ＡＣ／ＤＣアダプターを内蔵することが考えられるが、ＡＣ／ＤＣコンバーターは発生する熱量が多いので放熱対策が必要となる。しかし、ＣＰＡＰ装置などの医療機器では、十分な放熱構造を有していない。
【００１０】
本開示は、以上の点を考慮してなされたものであり、良好な放熱を行うことができる、医療機器を提供する。
【課題を解決するための手段】
（【００１１】以降は省略されています）
