公開番号2025129061
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2025026786
出願日2025-02-21
発明の名称心腔内除細動カテーテル
出願人フクダ電子株式会社,アシストブレーン株式会社
代理人弁理士法人鷲田国際特許事務所
主分類A61N 1/39 20060101AFI20250827BHJP(医学または獣医学;衛生学)
要約【課題】下大静脈アプローチでの操作性に優れ、手技者が除細動電極を所望位置に配置し易い心腔内除細動カテーテルを提供すること。
【解決手段】心腔内除細動カテーテルは、表面に電極が配されたカテーテルシャフトと、カテーテルシャフトの基端側に接続された操作部と、を有する。カテーテルシャフトは、カテーテルシャフトの長手方向の第1の区間に配されており、互いに別体の複数のチューブにより構成された管腔構造を有するチューブ構造体領域と、カテーテルシャフトの第1の区間よりも長手方向の先端側である第2の区間に配されており、1つのコアに複数のルーメンが形成された管腔構造を有するマルチルーメン構造体領域と、チューブ構造体領域の管腔とマルチルーメン構造体領域の管腔との両方に亘って連続して延在し、一端が電極に接続されたリード線群と、チューブ構造体領域の管腔とマルチルーメン構造体領域の管腔との両方に亘って連続して延在し、一端が操作部に接続された索状部材と、を有する。
【選択図】図26
特許請求の範囲【請求項１】
表面に電極が配されたカテーテルシャフトと、前記カテーテルシャフトの基端側に接続された操作部と、を有する心腔内除細動カテーテルであって、
前記カテーテルシャフトは、
前記カテーテルシャフトの長手方向の第１の区間に配されており、互いに別体の複数のチューブにより構成された管腔構造を有するチューブ構造体領域と、
前記カテーテルシャフトの前記第１の区間よりも長手方向の先端側である第２の区間に配されており、１つのコアに複数のルーメンが形成された管腔構造を有するマルチルーメン構造体領域と、
前記チューブ構造体領域の管腔と、前記マルチルーメン構造体領域の管腔との両方に亘って連続して延在し、一端が前記電極に接続されたリード線群と、
前記チューブ構造体領域の管腔と、前記マルチルーメン構造体領域の管腔との両方に亘って連続して延在し、一端が前記操作部に接続された索状部材と、
を備える、
心腔内除細動カテーテル。
続きを表示（約 790 文字）【請求項２】
前記チューブ構造体領域の前記複数のチューブは、同心円状に配置された複数のチューブを含む、
請求項１に記載の心腔内除細動カテーテル。
【請求項３】
前記マルチルーメン構造体領域における少なくとも１つのルーメンは、前記カテーテルシャフトを前記長手方向に直交する面で切ったときの中空断面が真円形状でない、
請求項１に記載の心腔内除細動カテーテル。
【請求項４】
真円形状でない前記少なくとも１つのルーメンの前記中空断面は、楕円形状もしくは略楕円形状である、
請求項３に記載の心腔内除細動カテーテル。
【請求項５】
中空断面が真円形状でない前記少なくとも１つのルーメン内には、補強板が配されている、
請求項３に記載の心腔内除細動カテーテル。
【請求項６】
前記補強板は、前記ルーメン内において、前記カテーテルシャフトの前記長手方向を回転軸としたときの回転が規制された状態とされている、
請求項５に記載の心腔内除細動カテーテル。
【請求項７】
前記補強板は、前記カテーテルシャフトの前記マルチルーメン構造体領域の前記コアよりも高硬度の材料により構成されている、
請求項５に記載の心腔内除細動カテーテル。
【請求項８】
前記補強板が複数設けられている、
請求項５に記載の心腔内除細動カテーテル。
【請求項９】
前記補強板の基端側は、前記チューブ構造体領域まで延びている、
請求項５に記載の心腔内除細動カテーテル。
【請求項１０】
前記補強板の枚数は、先端領域よりも基端領域の方が多い、
請求項８に記載の心腔内除細動カテーテル。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、心腔内除細動カテーテルに関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
従来、心房細動及び心房頻拍等を治療するための医療機器として、心腔内除細動カテーテルが広く用いられている。
【０００３】
心腔内除細動カテーテルは、心房細動及び心房頻拍等を治療することを目的として、右心房側（ＲＡ）又は左心房側（ＣＳ）の位置に配置された複数の幅広の除細動電極を有する。心腔内除細動等の治療を行う場合には、当該右心房側（ＲＡ）又は左心房側（ＣＳ）の複数の除細動電極を用いて電気エネルギーを供給する。また頻拍発作の有無に関わらず、当該複数の電極を用いて心臓内の心内電位を計測する。
【０００４】
この種の心腔内除細動カテーテルは、例えば特許文献１、２に記載されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１０－６３７０８号公報
特開２０１９－１５０５２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
下大静脈アプローチから心腔内除細動を実行するためには、複数の除細動電極を有する心腔内除細動カテーテルを適切な位置に配置する必要がある。そのため、心腔内除細動カテーテルには、手技者が除細動電極を所望位置に配置するために、優れた操作性が求められる。しかしながら、従来の心腔内除細動カテーテルは、操作性の点で時間がかかり未だ不十分であった。
【０００７】
本開示は、以上の点を考慮してなされたものであり、操作性に優れ、手技者が除細動電極を所望位置に配置し易い、心腔内除細動カテーテルを提供する。
【課題を解決するための手段】
【０００８】
本開示の心腔内除細動カテーテルの一つの態様は、
表面に電極が配されたカテーテルシャフトと、前記カテーテルシャフトの基端側に接続された操作部と、を有する心腔内除細動カテーテルであって、
前記カテーテルシャフトは、
前記カテーテルシャフトの長手方向の第１の区間に配されており、互いに別体の複数のチューブにより構成された管腔構造を有するチューブ構造体領域と、
前記カテーテルシャフトの前記第１の区間よりも長手方向の先端側である第２の区間に配されており、１つのコアに複数のルーメンが形成された管腔構造を有するマルチルーメン構造体領域と、
前記チューブ構造体領域の管腔と、前記マルチルーメン構造体領域の管腔との両方に亘って連続して延在し、一端が前記電極に接続されたリード線群と、
前記チューブ構造体領域の管腔と、前記マルチルーメン構造体領域の管腔との両方に亘って連続して延在し、一端が前記操作部に接続された索状部材と、
を備える。
【発明の効果】
【０００９】
本発明によれば、操作性に優れ、手技者が除細動電極を所望位置に配置し易い、心腔内除細動カテーテルを実現できる。
【図面の簡単な説明】
【００１０】

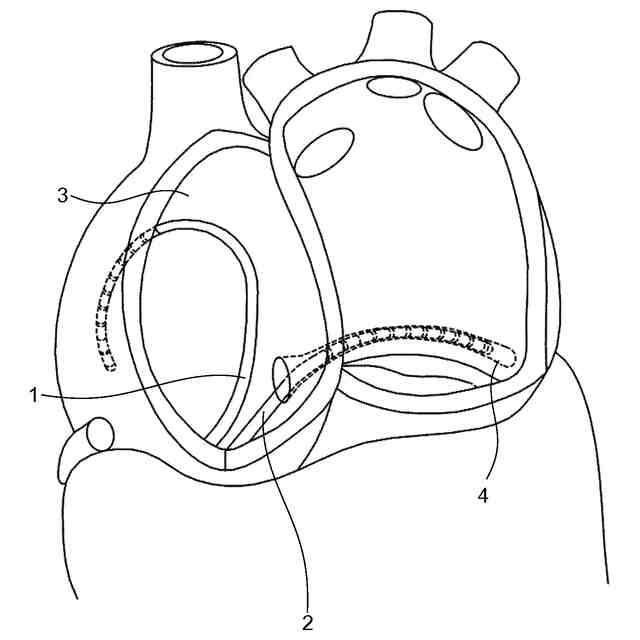

実施の形態１における心腔内へのカテーテルの配置の説明に供する図
実施の形態１における右心房側（ＲＡ用）の心腔内除細動カテーテルの全体構成を示す外観図
実施の形態１における左心房側（ＣＳ用）の心腔内除細動カテーテルの全体構成を示す外観図
構成例１におけるチューブ構造体領域の断面図

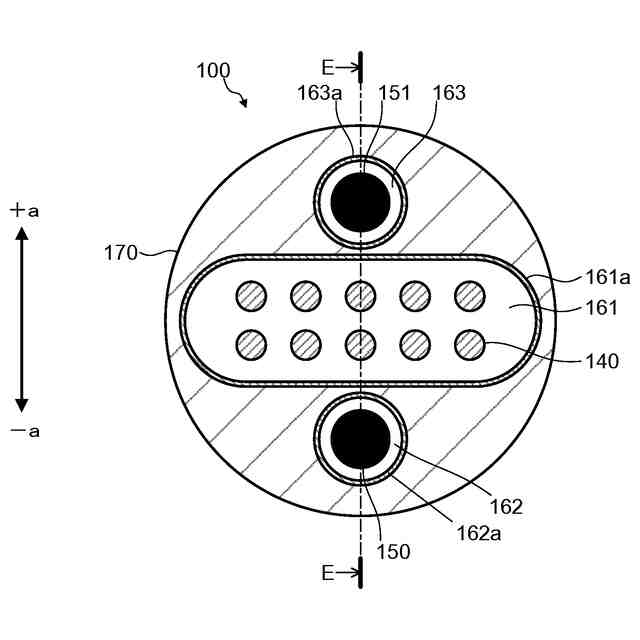

構成例１におけるマルチルーメン構造体領域の断面図
構成例１におけるマルチルーメン構造体領域の断面図
構成例１におけるカテーテルシャフトを、図４、図５Ａ（又は図５Ｂ）におけるＥ－Ｅを含む面で切った断面図
構成例２におけるチューブ構造体領域の断面図
構成例２におけるマルチルーメン構造体領域の断面図
構成例２におけるカテーテルシャフトを図７、図８におけるＥ－Ｅを含む面で切った断面図
構成例３におけるマルチルーメン構造体領域の断面図
構成例４におけるチューブ構造体領域の断面図
構成例４におけるマルチルーメン構造体領域の断面図
構成例４におけるカテーテルシャフトを図１１、図１２におけるＥ－Ｅを含む面で切った断面図
構成例５におけるチューブ構造体領域の断面図
構成例５におけるマルチルーメン構造体領域の断面図
構成例５におけるカテーテルシャフトを図１４、図１５におけるＥ－Ｅを含む面で切った断面図
構成例６におけるチューブ構造体領域の断面図
構成例６におけるマルチルーメン構造体領域の断面図
構成例６におけるカテーテルシャフトを図１７、図１８におけるＥ－Ｅを含む面で切った断面図
構成例７におけるチューブ構造体領域の断面図
構成例７におけるマルチルーメン構造体領域の断面図
構成例７におけるカテーテルシャフトを図２０、図２１におけるＥ－Ｅを含む面で切った断面図
補強体を設けた例を示す図
補強体を設けた例を示す図
実施の形態２における心腔内へのカテーテルの配置の説明に供する図

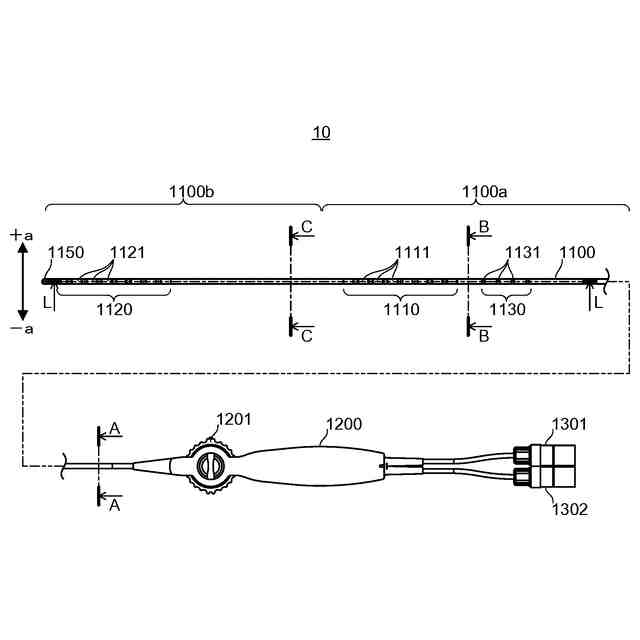

実施の形態２における心腔内除細動カテーテルの全体構成を示す外観図
構成例１におけるチューブ構造体領域の断面図
構成例１におけるチューブ構造体領域の断面図
構成例１におけるマルチルーメン構造体領域の断面図
構成例１におけるカテーテルシャフトを、図２７、図２８及び図２９のＬ-Ｌを含む面で切った断面図
構成例２におけるチューブ構造体領域の断面図
構成例２におけるチューブ構造体領域の断面図
構成例２におけるマルチルーメン構造体領域の断面図
構成例２におけるカテーテルシャフトを、図３１、図３２及び図３３におけるＬ－Ｌを含む面で切った断面図
実施の形態３の構成例１におけるマルチルーメン構造体領域の断面図
実施の形態３の構成例１におけるチューブ構造体領域の断面図
実施の形態３の構成例１におけるカテーテルシャフトを図３５、図３６におけるＥ－Ｅを含む面で切った断面図
実施の形態３の構成例２におけるマルチルーメン構造体領域の断面図
実施の形態３の構成例２におけるマルチルーメン構造体領域の断面図
実施の形態３の構成例２におけるチューブ構造体領域の断面図
実施の形態３の構成例２におけるカテーテルシャフトを図３８－図４０におけるＥ－Ｅを含む面で切った断面図
実施の形態３の断面位置の説明に供する図
実施の形態３の構成例３におけるマルチルーメン構造体領域の断面図
実施の形態３の構成例３におけるマルチルーメン構造体領域の断面図
実施の形態３の構成例３におけるチューブ構造体領域の断面図
実施の形態３の構成例３におけるカテーテルシャフトを図４３－図４５におけるＥ－Ｅを含む面で切った断面図
【発明を実施するための形態】
（【００１１】以降は省略されています）
