公開番号2025154394
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057367
出願日2024-03-29
発明の名称配線シート
出願人リンテック株式会社
代理人弁理士法人樹之下知的財産事務所
主分類H05B 3/12 20060101AFI20251002BHJP(他に分類されない電気技術)
要約【課題】配線シートの平面内での温度ムラを抑制でき、かつ曲面貼合性に優れている配線シートを提供すること。
【解決手段】平面視において、少なくとも1つの折れ曲がり部211を有するパターンが形成されている導電性線状体21を備える配線体2と、導電性線状体21に直接的に接触する一対の電極4と、配線体2を直接的又は間接的に支持する第一樹脂層3と、を備え、配線体2は、2本以上の前記導電性線状体21を備え、平面視において、導電性線状体21の内側に、導電性線状体21が間隔をもって配置されており、導電性線状体21の本数をNとし、外側から数えてx本目の導電性線状体21の抵抗値をr_xとした場合に、下記数式(F1)で示す条件を満たす、配線シート100。
r₁<r_N ・・・(F1)

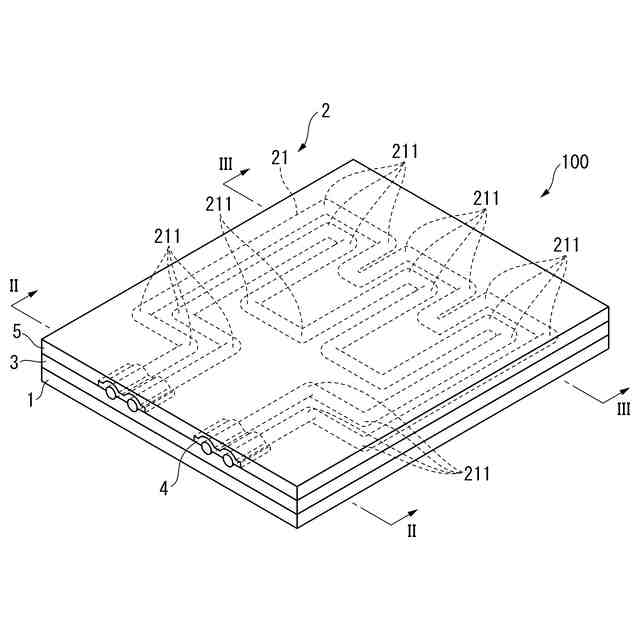

【選択図】図1
特許請求の範囲【請求項１】
平面視において、少なくとも１つの折れ曲がり部を有するパターンが形成されている導電性線状体を備える配線体と、
前記導電性線状体に直接的に接触する一対の電極と、
前記配線体を直接的又は間接的に支持する第一樹脂層と、
を備え、
前記配線体は、２本以上の前記導電性線状体を備え、平面視において、前記導電性線状体の内側に、前記導電性線状体が間隔をもって配置されており、
前記導電性線状体の本数をＮとし、外側から数えてｘ本目の導電性線状体の抵抗値をｒ
ｘ
とした場合に、下記数式（Ｆ１）で示す条件を満たす、
配線シート。
ｒ
１
＜ｒ
Ｎ
・・・（Ｆ１）
続きを表示（約 700 文字）【請求項２】
請求項１に記載の配線シートにおいて、
さらに、前記配線体を直接的又は間接的に支持する基材と、
被着体と前記配線シートとの間に設けられた第二樹脂層とを備え、
前記配線シートの厚さ方向にて、前記基材、前記第一樹脂層、前記配線体、前記電極、及び前記第二樹脂層の順で設けられている、
配線シート。
【請求項３】
請求項１又は請求項２に記載の配線シートにおいて、
さらに、下記数式（Ｆ２）で示す条件を満たす、
配線シート。
１．０２≦ｒ
Ｎ
／ｒ
１
≦２．００・・・（Ｆ２）
【請求項４】
請求項１又は請求項２に記載の配線シートにおいて、
外側から数えてｎ本目の導電性線状体の抵抗値をｒ
ｎ
、外側から数えて（ｎ＋１）本目の導電性線状体の抵抗値をｒ
ｎ＋１
とした場合に、下記数式（Ｆ３）で示す条件を満たす、
配線シート。
ｒ
ｎ
≦ｒ
ｎ＋１
・・・（Ｆ３）
【請求項５】
請求項１又は請求項２に記載の配線シートにおいて、
前記第一樹脂層の厚さが、５μｍ以上、１００μｍ以下である、
配線シート。
【請求項６】
請求項１又は請求項２に記載の配線シートにおいて、
前記第一樹脂層の２３℃における貯蔵弾性率は、１．０×１０
４
Ｐａ以上、５．０×１０
６
Ｐａ以下である、
配線シート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、配線シートに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
面状ヒータの用途に用いることができる配線シートとして、例えば、特許文献１には、複数の導電性線状体が間隔をもって配列された疑似シート構造体と、一対の電極と、これらの電極にそれぞれ設けられた第一給電部及び第二給電部とを備える配線シートが記載されている。この配線シートでは、第一給電部及び第二給電部から離れた場所に位置する導電性線状体ほど、抵抗値が低くなるように、設計されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２１／１８７３６１号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の配線シートによれば、配線シートの平面内での温度ムラを抑制できる。しかしながら、特許文献１に記載の配線シートは、電極を対向位置に配置する必要が
ある。このような場合、電極の面積を大きくする必要があり、配線シートが平面の場合は問題ないが、配線シートを曲面に貼合した場合には、気泡、しわ、又はうねりの原因となりやすい。すなわち、電極の面積を小さくできれば、気泡、しわの抜けが良く、曲面貼合性に優れている配線シートが得られる。
【０００５】
本発明の目的は、配線シートの平面内での温度ムラを抑制でき、かつ曲面貼合性に優れている配線シートを提供することである。
【課題を解決するための手段】
【０００６】
［１］平面視において、少なくとも１つの折れ曲がり部を有するパターンが形成されている導電性線状体を備える配線体と、
前記導電性線状体に直接的に接触する一対の電極と、
前記配線体を直接的又は間接的に支持する第一樹脂層と、
を備え、
前記配線体は、２本以上の前記導電性線状体を備え、平面視において、前記導電性線状体の内側に、前記導電性線状体が間隔をもって配置されており、
前記導電性線状体の本数をＮとし、外側から数えてｘ本目の導電性線状体の抵抗値をｒ
ｘ
とした場合に、下記数式（Ｆ１）で示す条件を満たす、
配線シート。
ｒ
１
＜ｒ
Ｎ
・・・（Ｆ１）
【０００７】
［２］［１］に記載の配線シートにおいて、
さらに、前記配線体を直接的又は間接的に支持する基材と、
被着体と前記配線シートとの間に設けられた第二樹脂層とを備え、
前記配線シートの厚さ方向にて、前記基材、前記第一樹脂層、前記配線体、前記電極、及び前記第二樹脂層の順で設けられている、
配線シート。
【０００８】
［３］［１］又は［２］に記載の配線シートにおいて、
さらに、下記数式（Ｆ２）で示す条件を満たす、
配線シート。
１．０２≦ｒ
Ｎ
／ｒ
１
≦２．００・・・（Ｆ２）
【０００９】
［４］［１］から［３］のいずれかに記載の配線シートにおいて、
外側から数えてｎ本目の導電性線状体の抵抗値をｒ
ｎ
、外側から数えて（ｎ＋１）本目の導電性線状体の抵抗値をｒ
ｎ＋１
とした場合に、下記数式（Ｆ３）で示す条件を満たす、
配線シート。
ｒ
ｎ
≦ｒ
ｎ＋１
・・・（Ｆ３）
【００１０】
［５］［１］から［４］のいずれかに記載の配線シートにおいて、
前記第一樹脂層の厚さが、５μｍ以上、１００μｍ以下である、
配線シート。
（【００１１】以降は省略されています）
