公開番号2025154286
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057201
出願日2024-03-29
発明の名称ポンプ
出願人ニデックパワートレインシステムズ株式会社
代理人個人,個人,個人,個人
主分類F04D 29/58 20060101AFI20251002BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】固定シャフトの放熱性を向上できる構造を有するポンプを提供する。
【解決手段】ポンプ100は、中心軸線Jを中心として回転可能なロータ10と、ロータと隙間を介して径方向に対向するステータと、ロータの軸方向一方側に繋がるインペラ部40と、ロータを内部に収容するロータ収容部を有するハウジング50と、軸方向に延び、ロータを回転可能に支持する固定シャフト30と、を備える。ハウジングは、ロータを軸方向一方側から支持するロータ支持部75と、インペラ部を内部に収容し、内部がロータ収容部の内部と繋がるインペラ収容部53と、インペラ収容部の内部に開口する第1吸入口部74aと、を有する。インペラ部は、軸方向一方側に開口する第2吸入口部44を有する。固定シャフトの一部は、第2吸入口部に露出する。
【選択図】図9
特許請求の範囲【請求項１】
中心軸線を中心として回転可能なロータと、
前記ロータと隙間を介して径方向に対向するステータと、
前記ロータの軸方向一方側に繋がるインペラ部と、
前記ロータを内部に収容するロータ収容部を有するハウジングと、
軸方向に延び、前記ロータを回転可能に支持する固定シャフトと、
を備え、
前記ハウジングは、
前記ロータを軸方向一方側から支持するロータ支持部と、
前記インペラ部を内部に収容し、内部が前記ロータ収容部の内部と繋がるインペラ収容部と、
前記インペラ収容部の内部に開口する第１吸入口部と、
を有し、
前記インペラ部は、軸方向一方側に開口する第２吸入口部を有し、
前記固定シャフトの一部は、前記第２吸入口部に露出する、ポンプ。
続きを表示（約 780 文字）【請求項２】
前記ロータ支持部は、前記ロータ支持部を軸方向に貫通する貫通孔を有し、
前記固定シャフトの少なくとも一部は、軸方向に見て、前記貫通孔と重なる、請求項１に記載のポンプ。
【請求項３】
前記貫通孔の内径は、前記固定シャフトの外径よりも大きく、
前記固定シャフトの全体は、軸方向に見て、前記貫通孔と重なる、請求項２に記載のポンプ。
【請求項４】
前記固定シャフトの軸方向一方側の端部は、前記貫通孔内に位置する、請求項３に記載のポンプ。
【請求項５】
前記固定シャフトは、前記貫通孔内に通され、
前記固定シャフトの軸方向一方側の端部は、前記貫通孔よりも軸方向一方側に位置する、請求項３に記載のポンプ。
【請求項６】
前記ロータ支持部は、
前記ロータを支持する支持本体部と、
前記支持本体部と前記インペラ収容部の内面とを繋ぐ複数の脚部と、
を有し、
前記貫通孔は、前記支持本体部に設けられる、請求項２に記載のポンプ。
【請求項７】
前記脚部は、前記第１吸入口部の内部に面する曲面を有する、
、請求項６に記載のポンプ。
【請求項８】
前記第２吸入口部は、前記第１吸入口部の軸方向他方側に配置される、請求項１から７のいずれか一項に記載のポンプ。
【請求項９】
前記固定シャフトは、前記固定シャフトのうち前記第２吸入口部に露出する部分に設けられた凹部を有する、請求項１から７のいずれか一項に記載のポンプ。
【請求項１０】
前記凹部は、前記固定シャフトの軸方向一方側の端面から軸方向他方側に窪む、請求項９に記載のポンプ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ポンプに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、固定シャフトである支軸を軸として回転するロータを備えるポンプが知られている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１２／０４２９７１号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のようなポンプにおいては、固定シャフトとロータとの間に摩擦による熱が生じる問題あった。そのため、上記のようなポンプにおいては、固定シャフトの放熱性の向上が求められていた。
【０００５】
本発明は、上記事情に鑑みて、固定シャフトの放熱性を向上できる構造を有するポンプを提供することを目的の一つとする。
【課題を解決するための手段】
【０００６】
本発明のポンプの一つの態様は、中心軸線を中心として回転可能なロータと、前記ロータと隙間を介して径方向に対向するステータと、前記ロータの軸方向一方側に繋がるインペラ部と、前記ロータを内部に収容するロータ収容部を有するハウジングと、軸方向に延び、前記ロータを回転可能に支持する固定シャフトと、を備える。前記ハウジングは、前記ロータを軸方向一方側から支持するロータ支持部と、前記インペラ部を内部に収容し、内部が前記ロータ収容部の内部と繋がるインペラ収容部と、前記インペラ収容部の内部に開口する第１吸入口部と、を有する。前記インペラ部は、軸方向一方側に開口する第２吸入口部を有する。前記固定シャフトの一部は、前記第２吸入口部に露出する。
【発明の効果】
【０００７】
本発明の一つの態様によれば、ポンプにおいて固定シャフトの放熱性を向上できる。
【図面の簡単な説明】
【０００８】

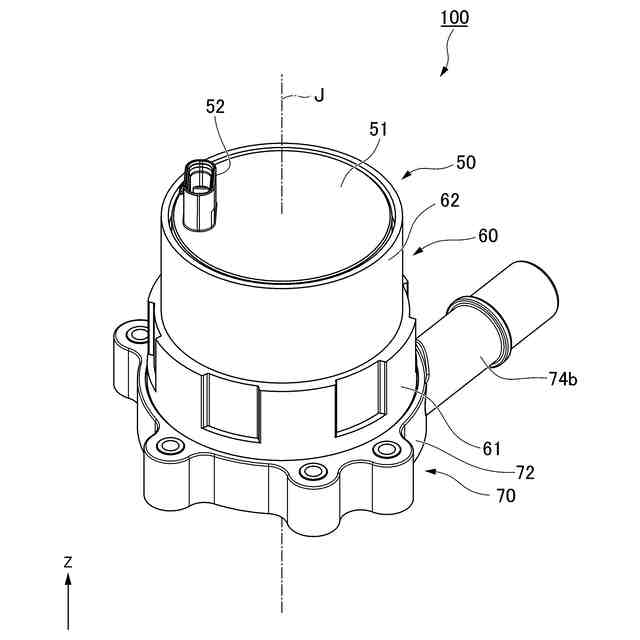

図１は、第１実施形態におけるポンプを示す斜視図である。
図２は、第１実施形態におけるポンプを示す断面図であって、図３におけるII－II断面図である。
図３は、第１実施形態におけるポンプを示す断面図である。

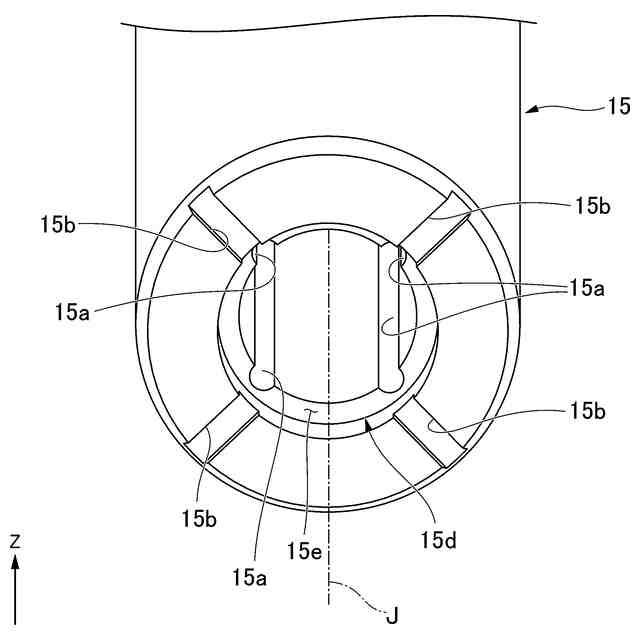

図４は、第１実施形態における軸受部の一部を示す斜視図である。

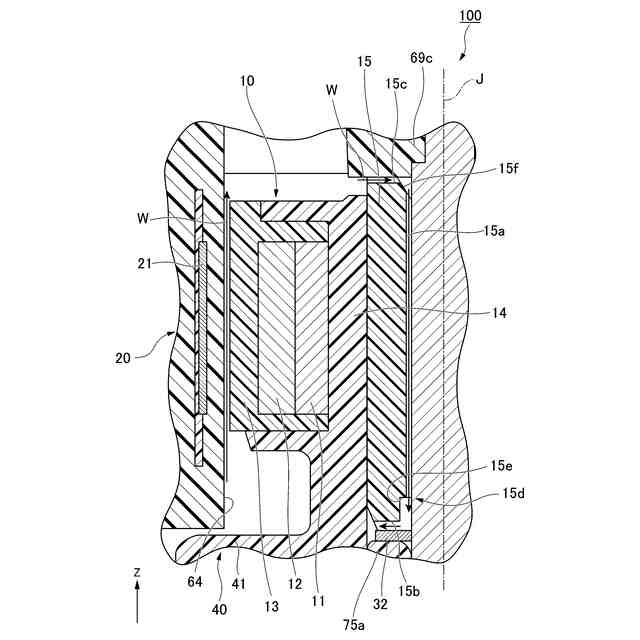

図５は、第１実施形態におけるポンプの一部を示す断面図である。
図６は、第１実施形態における固定シャフトの一部およびワッシャを示す斜視図である。

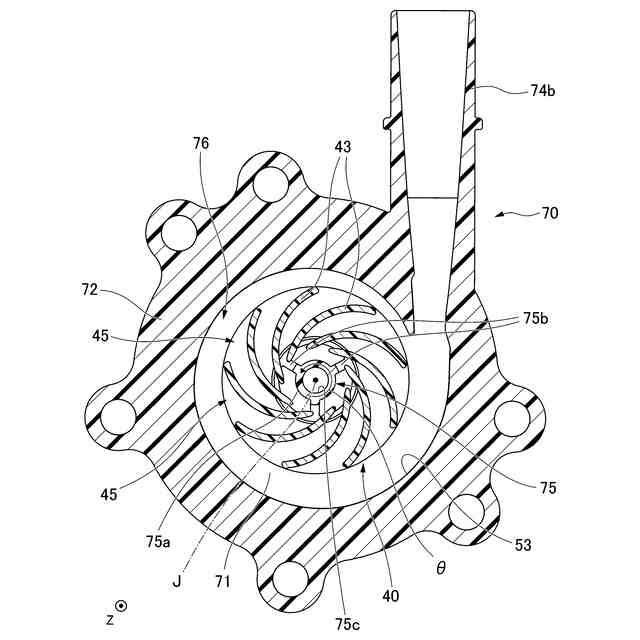

図７は、第１実施形態における第２ハウジングおよびインペラ部を示す断面図である。

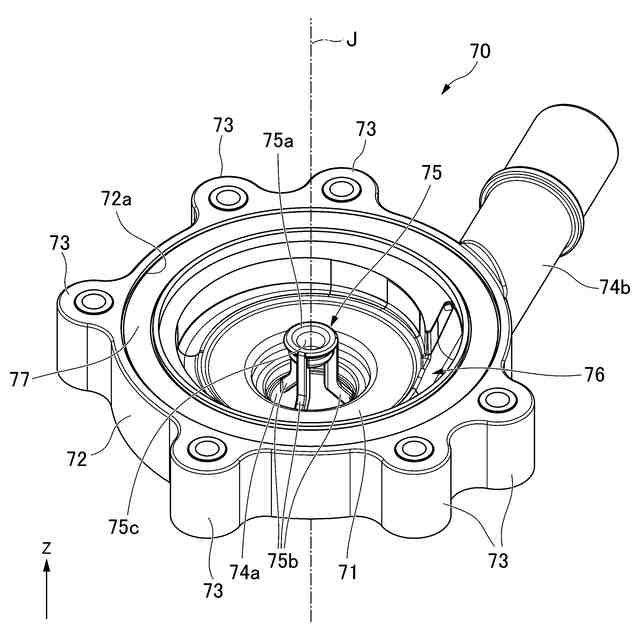

図８は、第１実施形態における第２ハウジングを示す斜視図である。
図９は、第１実施形態におけるポンプの他の一部を示す断面図である。
図１０は、第１実施形態における第１ハウジングと第２ハウジングとを溶着によって互いに固定する手順の一部を示す断面図である。
図１１は、第２実施形態におけるポンプの一部を示す断面図である。
図１２は、第３実施形態におけるポンプの一部を示す断面斜視図である。
【発明を実施するための形態】
【０００９】
各図には、以下に説明する実施形態のポンプにおける中心軸線Ｊを仮想的に示している。以下の説明においては、中心軸線Ｊの軸方向を単に「軸方向」と呼び、中心軸線Ｊを中心とする径方向を単に「径方向」と呼び、中心軸線Ｊを中心とする周方向を単に「周方向」と呼ぶ。各図に示すＺ軸は、中心軸線Ｊが延びる方向を示している。以下の説明においては、軸方向のうちＺ軸の矢印が向く側（＋Ｚ側）を「上側」と呼び、軸方向のうちＺ軸の矢印が向く側と逆側（－Ｚ側）を「下側」と呼ぶ。
【００１０】
以下の実施形態において、下側は「軸方向一方側」に相当し、上側は「軸方向他方側」に相当する。なお、上側および下側とは、単に各部の相対位置関係を説明するための名称であり、実際の配置関係等は、これらの名称で示される配置関係等以外の配置関係等であってもよい。また、図２では、説明のために、中心軸線Ｊを挟んだ左右両側のそれぞれにおいて異なる周方向位置の断面を示している。
（【００１１】以降は省略されています）
