公開番号2025152607
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024054578
出願日2024-03-28
発明の名称折り畳みブース
出願人株式会社UACJ
代理人弁理士法人あしたば国際特許事務所
主分類E04H 1/12 20060101AFI20251002BHJP(建築物)
要約【解決課題】折り畳みのしやすさと折り畳み時の動作の安定性とを向上させた折り畳みブースを提供する。
【解決手段】折り畳みブースは、第1キャスタに支持された正面壁部と、第2キャスタに支持されるとともに前記正面壁部と対向する背面壁部と、前記正面壁部および前記背面壁部のいずれか一方の上部に設けられた消火設備と、前記正面壁部と前記背面壁部とを連結するとともに、伸張した第1位置と、内側に折り畳まれた第2位置と、の間で回動可能な頂壁と、前記正面壁部と前記背面壁部とを連結するとともに、伸張した第3位置と、内側に折り畳まれた第4位置と、の間で回動可能な側面壁と、を備える。

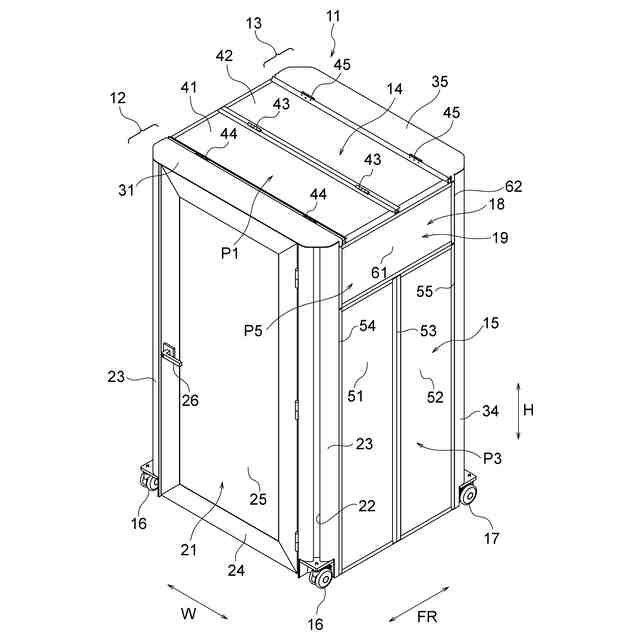

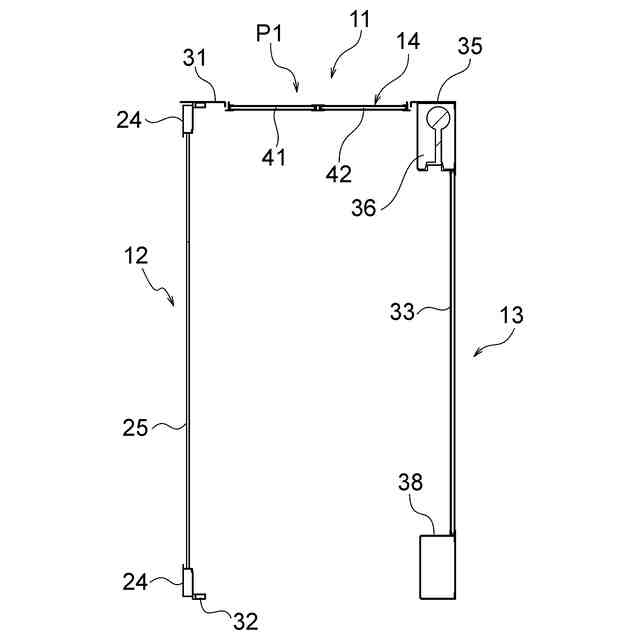

【選択図】図1
特許請求の範囲【請求項１】
第１キャスタに支持された正面壁部と、
第２キャスタに支持されるとともに前記正面壁部と対向する背面壁部と、
前記正面壁部および前記背面壁部のいずれか一方の上部に設けられた消火設備収納部と、

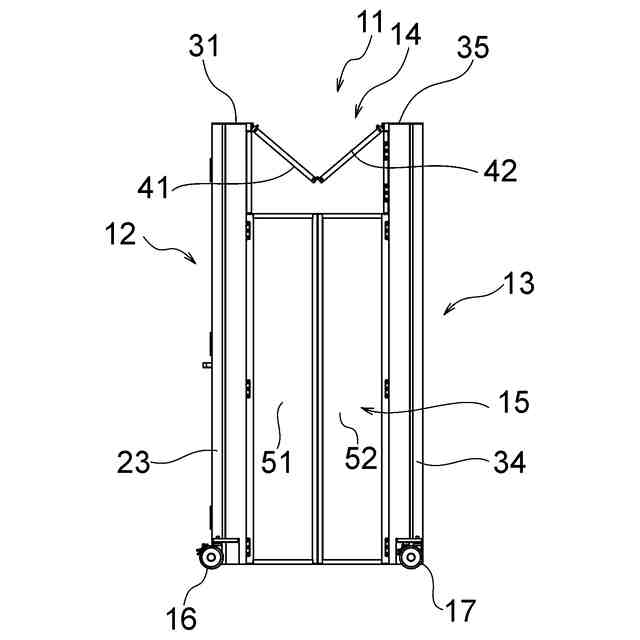

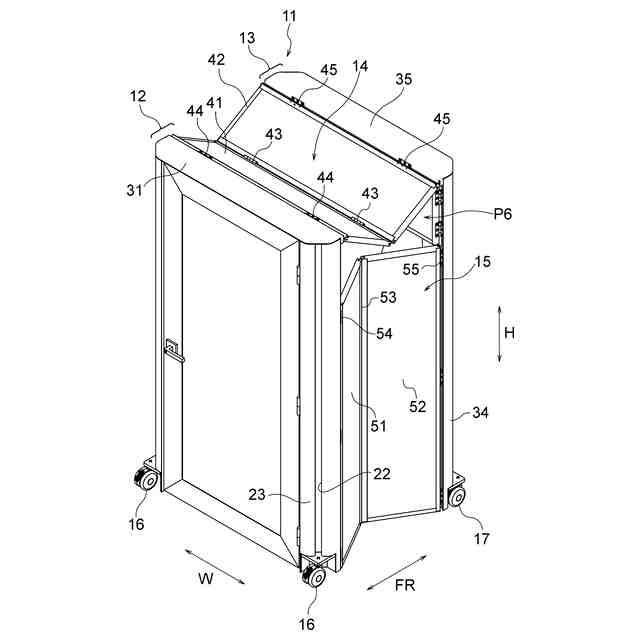

前記正面壁部と前記背面壁部とを連結するとともに、伸張した第１位置と、内側に折り畳まれた第２位置と、の間で回動可能な頂壁と、
前記正面壁部と前記背面壁部とを連結するとともに、伸張した第３位置と、内側に折り畳まれた第４位置と、の間で回動可能な側面壁と、
を備える折り畳みブース。
続きを表示（約 660 文字）【請求項２】
前記消火設備収納部は、消火設備を収納可能である請求項１に記載の折り畳みブース。
【請求項３】
前記消火設備収納部は、前記背面壁部又は前記正面壁部の前後方向における厚さの範囲内に設けられる請求項２に記載の折り畳みブース。
【請求項４】

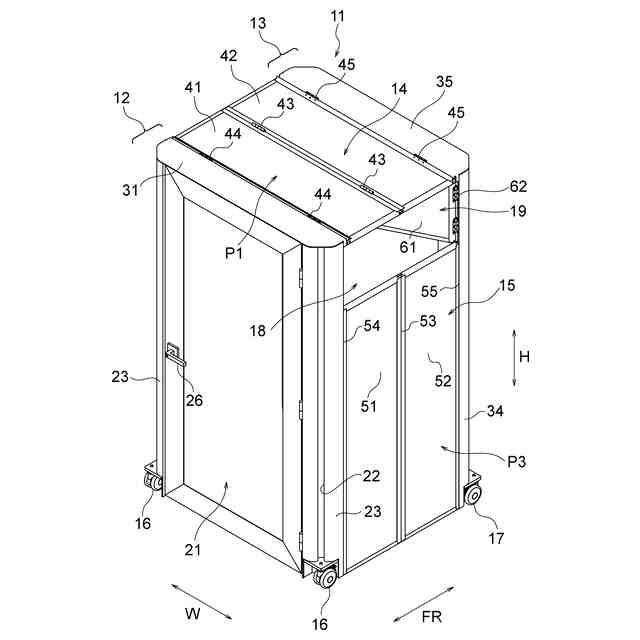

前記頂壁が前記第１位置にあり、且つ前記側面壁が前記第３位置にあるときに、前記頂壁、前記正面壁部、前記背面壁部、および前記側面壁のそれぞれの端部で規定される開口部と、
前記正面壁部および前記背面壁部のいずれか一方に対してヒンジ部を介して回動可能に取り付けられ、前記開口部を覆った第５位置と、前記開口部から退避した第６位置と、の間で回動可能な第２側面壁と、
を備える請求項１～３のいずれか１項に記載の折り畳みブース。
【請求項５】

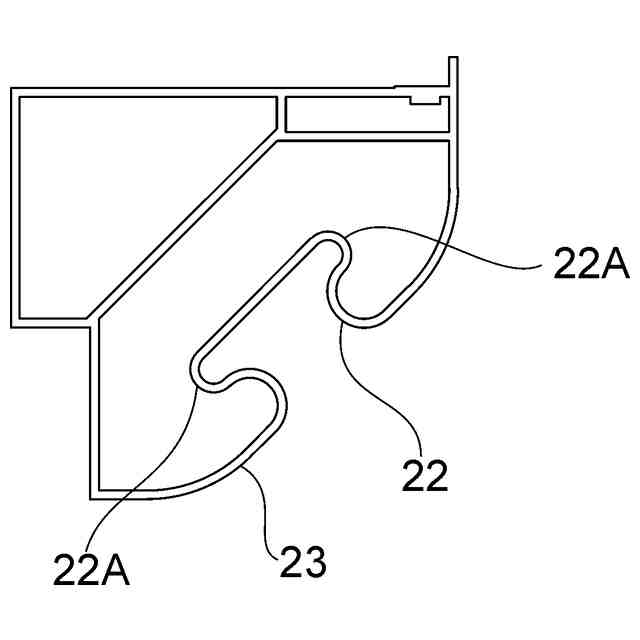

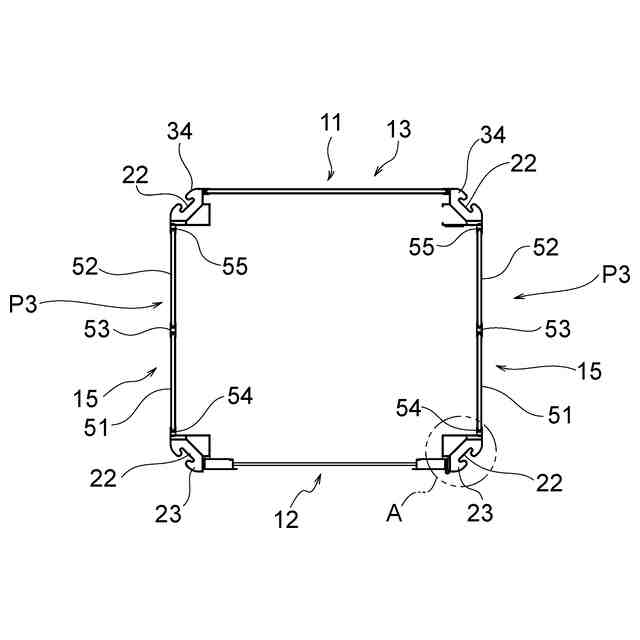

前記正面壁部は、
幅方向の両端部に設けられ高さ方向に延びる支柱状に設けられた一対のコーナー部と、
一対のコーナー部の外面から内側に窪むように設けられ、作業者が手掛け可能な手掛け部と、
を備える請求項１～３のいずれか１項に記載の折り畳みブース。
【請求項６】

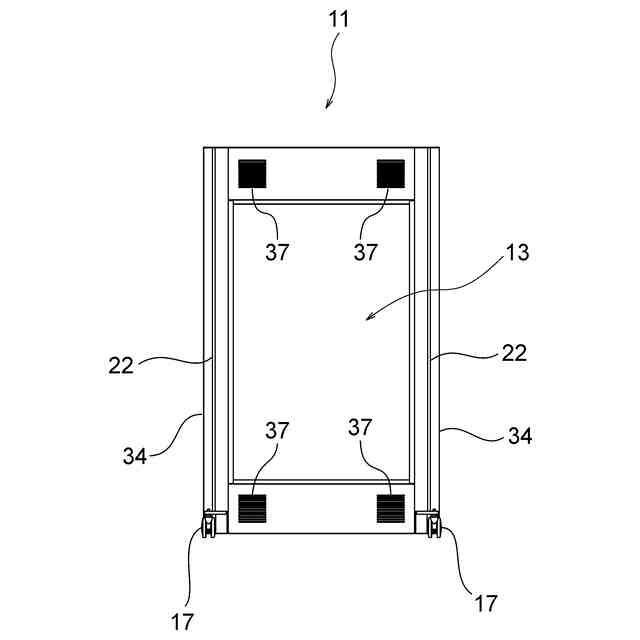

前記背面壁部は、
幅方向の両端部に設けられ縦方向に延びる支柱状に設けられた一対のコーナー部と、
一対のコーナー部の外面から内側に窪むように設けられ、作業者が手掛け可能な手掛け部と、
を備える請求項１～３のいずれか１項に記載の折り畳みブース。

発明の詳細な説明【技術分野】
【０００１】

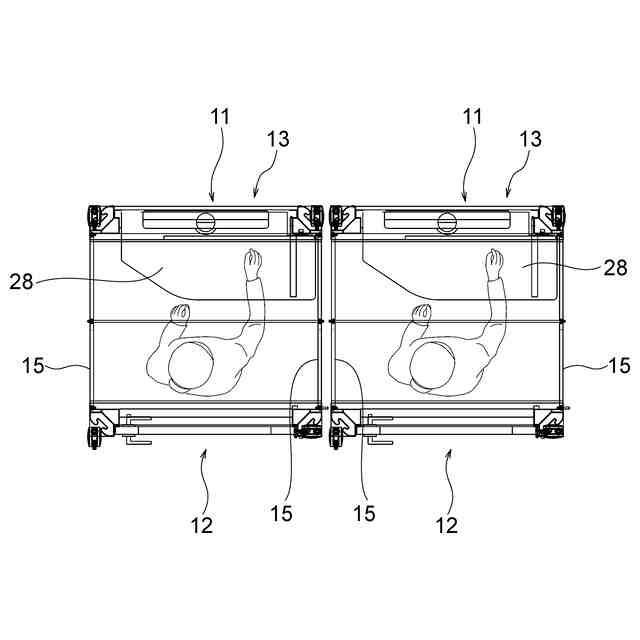

本発明は、一定の高さを保ちながら簡単に折り畳むことができ、可動性に優れたブースに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
近年、オンライン会議などが増えるに従い、個別に会議をするための個室ブースが多く提案されている。例えば、人が入って作業等をするためのブースが知られている（例えば、特許文献１参照）。このブースは、隔壁の一部に通音領域Ｒと、通温領域Ｒの開放割合を調整可能な遮蔽カバーと、を有する。
一方、折りたためるブースも存在する（特許文献２参照）。このブースでは、大規模な工事を要することなくブースの設置および撤去が可能となる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－２００６２８号公報
特開２０２３－１５５０３３号公報
【発明の開示】
【発明が解決しようとする課題】
【０００４】
個室ブースは、大別すると天井のないブースと、天井があるブースと、に分けられる。天井がある個室ブースには、消防法により消火設備の設置が義務付けられている。特許文献２のブースにも天井部分に消火装置が設置されている。しかしながら、消火装置は重量が大きく、天井部分を消火装置ごと折りたたむ構造になっていると、折りたたむ際にある程度の力が必要になる。また、折り畳み動作に伴って消火装置が移動する構造になっているため、消火装置を壊さないように慎重に開閉を行う必要がある。
【０００５】
本発明の目的は、一定の高さを保ちながら開閉でき、折り畳みのしやすさと折り畳み時の動作の安定性とを向上させた折り畳みブースを提供する。
【課題を解決するための手段】
【０００６】
上記課題は、以下の本発明により解決される。すなわち、本発明（１）の折り畳みブースは、
第１キャスタに支持された正面壁部と、
第２キャスタに支持されるとともに前記正面壁部と対向する背面壁部と、
前記正面壁部および前記背面壁部のいずれか一方の上部に設けられた消火設備収納部と、
前記正面壁部と前記背面壁部とを連結するとともに、伸張した第１位置と、内側に折り畳まれた第２位置と、の間で回動可能な頂壁と、
前記正面壁部と前記背面壁部とを連結するとともに、伸張した第３位置と、内側に折り畳まれた第４位置と、の間で回動可能な側面壁と、
を備える。
【０００７】
また、本発明（２）の折り畳みブースは、（１）記載の折り畳みブースであって、
前記消火設備収納部は、消火設備を収納可能である。
【０００８】
また、本発明（３）の折り畳みブースは、（２）記載の折り畳みブースであって、
前記消火設備収納部は、前記背面壁部又は前記正面壁部の前後方向における厚さの範囲内に設けられる。
【０００９】
また、本発明（４）の折り畳みブースは、（１）～（３）のいずれか１項に記載の折り畳みブースであって、
前記頂壁が前記第１位置にあり、且つ前記側面壁が前記第３位置にあるときに、前記頂壁、前記正面壁部、前記背面壁部、および前記側面壁のそれぞれの端部で規定される開口部と、
前記正面壁部および前記背面壁部のいずれか一方に対してヒンジ部を介して回動可能に取り付けられ、前記開口部を覆った第５位置と、前記開口部から退避した第６位置と、の間で回動可能な第２側面壁と、
を備える。
【００１０】
また、本発明（５）の折り畳みブースは、（１）～（４）のいずれか１項に記載の折り畳みブースであって、
前記正面壁部は、
幅方向の両端部に設けられ高さ方向に延びる支柱状に設けられた一対のコーナー部と、
一対のコーナー部の外面から内側に窪むように設けられ、作業者が手掛け可能な手掛け部と、
を備える。
（【００１１】以降は省略されています）
