公開番号2025152211
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024054001
出願日2024-03-28
発明の名称ステアリング装置用パッド
出願人豊田合成株式会社
代理人個人
主分類B60Q 3/283 20170101AFI20251002BHJP(車両一般)
要約【課題】意匠性を良好としていても、部品点数の増加を抑制できて、軽量化やコスト低減を実現可能なステアリング装置用パッドを提供すること。

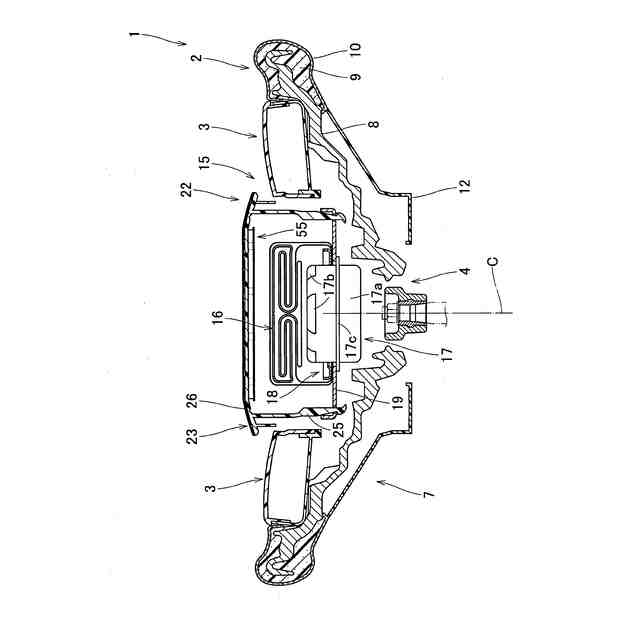

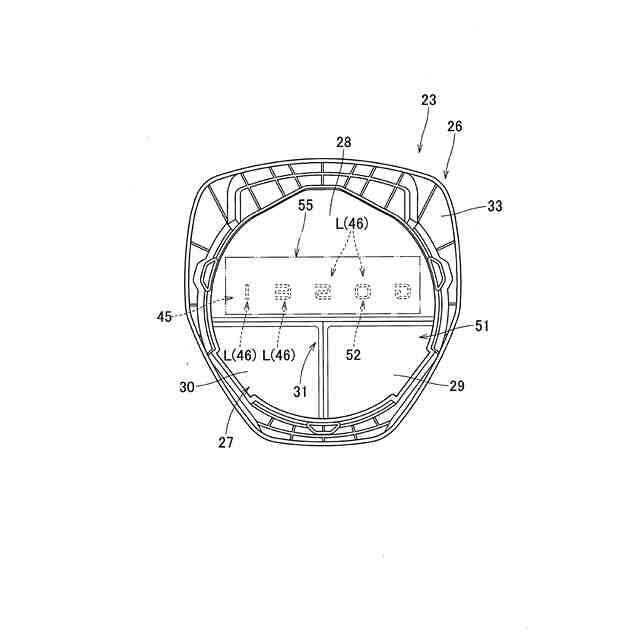

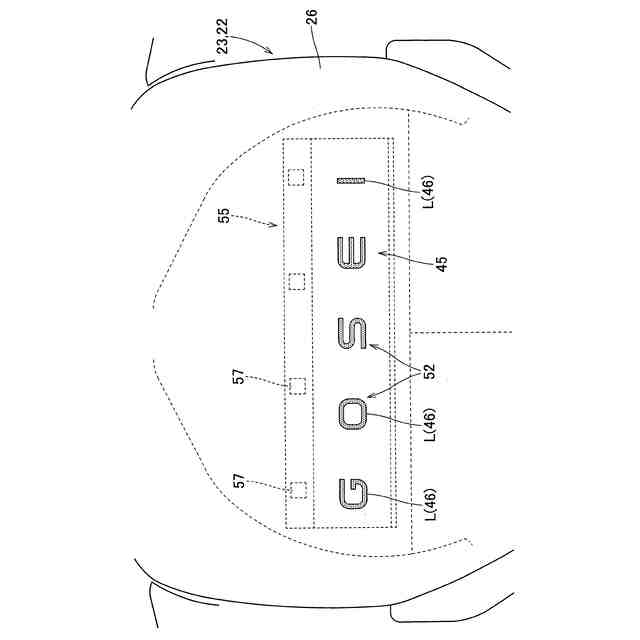

【解決手段】ステアリング装置1におけるボス部4の上面側に配設されて、ボス部を覆う天井壁部26の領域に、意匠部45を配設させる構成のステアリング装置用パッド22である。パッド本体23と、パッド本体における天井壁部の裏面側に配設される光源部55と、を備える。天井壁部が、透光率を異ならせた低透光部51と高透光部52とを備える。高透光部が、光源部から照射される光を透過可能として、意匠部を構成している
【選択図】図4
特許請求の範囲【請求項１】
ステアリング装置におけるボス部の上面側に配設されて、該ボス部を覆う天井壁部の領域に、意匠部を配設させる構成のステアリング装置用パッドであって、
パッド本体と、
該パッド本体における前記天井壁部の裏面側に配設されて、前記意匠部を照射可能に構成される光源部と、
を備える構成とされ、
前記天井壁部が、透光率を異ならせた低透光部と高透光部とを備え、
前記高透光部が、前記光源部から照射される光を透過可能として、前記意匠部を構成していることを特徴とするステアリング装置用パッド。
続きを表示（約 790 文字）【請求項２】
前記天井壁部が、透光層と、該透光層の表面側に配設される非透光層と、を積層させて構成されるとともに、該非透光層を切り抜くようにして形成される開口部を、備える構成とされ、
該開口部と前記透光層とが、前記高透光部を構成していることを特徴とする請求項１に記載のステアリング装置用パッド。
【請求項３】
前記パッド本体が、透光性を有する基材から形成され、
前記非透光層が、前記天井壁部の表面を覆うように、薄膜状に形成されていることを特徴とする請求項２に記載のステアリング装置用パッド。
【請求項４】
前記基材が、白濁色に着色されていることを特徴とする請求項３に記載のステアリング装置用パッド。
【請求項５】
前記天井壁部が、表面側を、全面にわたって、コート層によって覆われていることを特徴とする請求項２乃至４のいずれか１項に記載のステアリング装置用パッド。
【請求項６】
前記光源部が、基板と、該基板に取り付けられて点灯時に可視光を発光する可視光光源と、該可視光光源から発光される可視光を偏向させつつ拡散させる導光体と、を備え、
該導光体が、前記開口部の下方の領域を全面にわたって覆うように、配設され、
前記可視光光源が、前記導光体の側方に、配設されていることを特徴とする請求項１に記載のステアリング装置用パッド。
【請求項７】
前記ボス部の内部に、折り畳まれたエアバッグが収納され、
前記天井壁部が、前記エアバッグの膨張時に、所定位置に配置される破断予定部を破断させることにより、複数の扉部を開かせるような構成とされ、
前記破断予定部が、前記光源部を迂回するように、形成されていることを特徴とする請求項６に記載のステアリング装置用パッド。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ステアリング装置におけるボス部の上面側に配設されて、ボス部を覆う天井壁部の領域に、意匠部を配設させる構成のステアリング装置用パッドに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、ステアリング装置（ステアリングホイール）用のパッドとしては、天井壁部の領域に、意匠部としての装飾体を有するとともに、この装飾体を光らせることができる構成のものがあった（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－２３８８７９公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、従来のパッドでは、パッドと別体の装飾体を天井壁部に取り付ける構成とされ、さらに、この装飾体を光らせるための光源も配設されていることから、部品点数が多く、軽量化、製造工数やコストの低減等に、改善の余地があった。
【０００５】
本発明は、上述の課題を解決するものであり、意匠性を良好としていても、部品点数の増加を抑制できて、軽量化やコスト低減を実現可能なステアリング装置用パッドを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係るステアリング装置用パッドは、ステアリング装置におけるボス部の上面側に配設されて、ボス部を覆う天井壁部の領域に、意匠部を配設させる構成のステアリング装置用パッドであって、
パッド本体と、
パッド本体における天井壁部の裏面側に配設されて、意匠部を照射可能に構成される光源部と、
を備える構成とされ、
天井壁部が、透光率を異ならせた低透光部と高透光部とを備え、
高透光部が、光源部から照射される光を透過可能として、意匠部を構成していることを特徴とする。
【０００７】
本発明のステアリング装置用パッドでは、パッド本体における天井壁部が、透光率を異ならせた低透光部と高透光部とを備える構成とされて、高透光部が、天井壁部の裏面側に配設される光源部から照射される光を透過可能に構成されている。そして、この高透光部が、天井壁部の領域に配設される意匠部を、構成している。すなわち、本発明のステアリング装置用パッドでは、天井壁部の一部を、高透光部（意匠部）としており、装飾用に別体の部材を取り付けるような構成ではなく、また、この高透光部から構成される意匠部を、所定時に光らせることができる。そのため、部品点数の増大を抑制して、軽量化も図ることができる。
【０００８】
したがって、本発明のステアリング装置用パッドでは、意匠性を良好としていても、部品点数の増加を抑制できて、軽量化やコスト低減を実現することができる。
【０００９】
具体的には、本発明のステアリング装置用パッドにおいて、天井壁部を、透光層と、透光層の表面側に配設される非透光層と、を積層させて構成するとともに、非透光層を切り抜くようにして形成される開口部を備える構成とし、
開口部と透光層とにより、高透光部を構成することが、好ましい。
【００１０】
ステアリング装置用パッドをこのような構成とすれば、透光層の表面側に積層されている非透光層を、単に切り抜くようにして、開口部を形成するだけで、高透光部（すなわち、意匠部）を、形成できることから、簡便な構成とすることができて、製造が容易となる。また、光源部による照射時に、光源部から発光される可視光を、透光層内を拡散させるようにして、開口部から放射させることができることから、開口部（すなわち、意匠部）をムラなく光らせることができる。
（【００１１】以降は省略されています）
