公開番号2025150808
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024051909
出願日2024-03-27
発明の名称焼却灰処理装置および焼却灰処理方法
出願人JFEエンジニアリング株式会社
代理人弁理士法人酒井国際特許事務所
主分類B09B 3/70 20220101AFI20251002BHJP(固体廃棄物の処理;汚染土壌の再生)
要約【課題】焼却灰を貯留する焼却灰貯留設備において焼却灰からの重金属の溶出を抑制すること。
【解決手段】廃棄物が焼却されて得られた焼却灰を貯留可能に構成された焼却灰貯留手段と、焼却灰貯留手段に貯留された焼却灰の周辺の雰囲気状態を計測する雰囲気計測手段と、焼却灰に対して液体を散布可能に構成された散布手段と、雰囲気計測手段によって計測された雰囲気状態に基づいて、焼却灰貯留手段に貯留された焼却灰の含水率を導出する制御手段と、を備え、制御手段は、雰囲気計測手段から取得した雰囲気状態の計測値に基づいて、焼却灰貯留手段に貯留された焼却灰の含水率を導出し、導出した含水率に基づいて、焼却灰に対して加水する加水量を導出し、散布手段によって導出した加水量の水分を焼却灰に加水する。

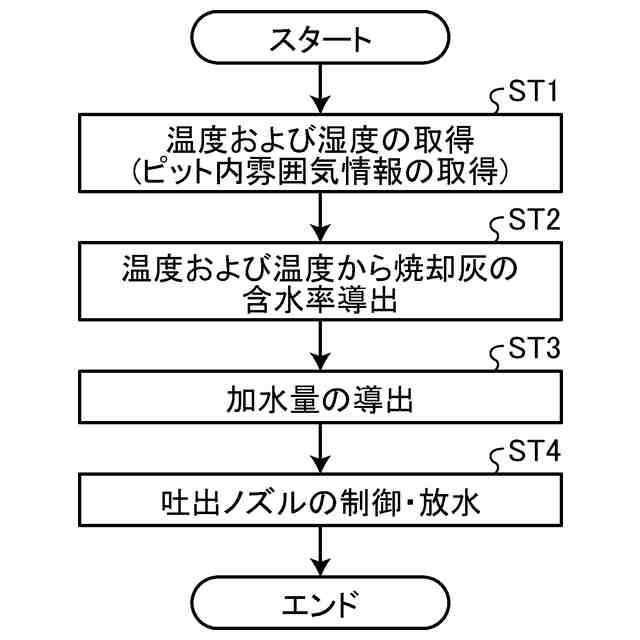

【選択図】図2
特許請求の範囲【請求項１】
廃棄物が焼却されて得られた焼却灰を貯留可能に構成された焼却灰貯留手段と、
前記焼却灰貯留手段に貯留された前記焼却灰の周辺の雰囲気状態を計測する雰囲気計測手段と、
前記焼却灰に対して液体を散布可能に構成された散布手段と、
前記雰囲気計測手段によって計測された雰囲気状態に基づいて、前記焼却灰貯留手段に貯留された前記焼却灰の含水率を導出する制御手段と、を備え、
前記制御手段は、
前記雰囲気計測手段から取得した前記雰囲気状態の計測値に基づいて、前記焼却灰貯留手段に貯留された前記焼却灰の含水率を導出し、
前記導出した含水率に基づいて、前記焼却灰に対して加水する加水量を導出し、
前記散布手段によって前記導出した加水量の水分を前記焼却灰に加水する
焼却灰処理装置。
続きを表示（約 2,000 文字）【請求項２】
前記雰囲気状態は、前記焼却灰貯留手段に貯留された前記焼却灰の周辺において、温度を計測可能に構成された温度計測手段によって計測された温度と、湿度を計測可能に構成された湿度計測手段によって計測された湿度との少なくとも一方の計測値である
請求項１に記載の焼却灰処理装置。
【請求項３】
前記湿度は相対湿度であって、前記加水量は、前記相対湿度に対応させてあらかじめ設定された加水量に基づいて導出される
請求項２に記載の焼却灰処理装置。
【請求項４】
廃棄物が焼却されて得られた焼却灰を貯留可能に構成された焼却灰貯留手段と、
前記焼却灰貯留手段に貯留された前記焼却灰を撮像可能に構成された撮像手段と、
前記焼却灰に対して液体を散布可能に構成された散布手段と、
前記撮像手段によって撮像された前記焼却灰の撮像データに基づいて、前記焼却灰貯留手段に貯留された前記焼却灰の含水率を導出する制御手段と、を備え、
前記制御手段は、
前記撮像手段から取得した前記撮像データに基づいて、前記焼却灰貯留手段に貯留された前記焼却灰の含水率を導出し、
前記導出した含水率に基づいて、前記焼却灰に対して加水する加水量を導出し、
前記散布手段によって前記導出した加水量の水分を前記焼却灰に加水する
焼却灰処理装置。
【請求項５】
前記制御手段は、画像解析を行う学習モデルに入力パラメータとして前記撮像データを入力し、前記焼却灰の含水率を出力パラメータとして導出し、
前記学習モデルは、前記焼却灰を撮像した撮像データを学習用入力パラメータとし、撮像された焼却灰の含水率を学習用出力パラメータとした入出力データセットを教師データとして、機械学習によって生成された学習モデルである
請求項４に記載の焼却灰処理装置。
【請求項６】
廃棄物が焼却されて得られた焼却灰を貯留可能に構成された焼却灰貯留手段と、
前記焼却灰貯留手段に貯留された前記焼却灰の周辺の雰囲気状態を計測する雰囲気計測手段と、
前記焼却灰に対して液体を散布可能に構成された散布手段と、
前記雰囲気計測手段によって計測された雰囲気状態に基づいて、前記焼却灰貯留手段に貯留された前記焼却灰の含水率を導出する制御手段と、を備えた焼却灰処理装置において実行される焼却灰処理方法であって、
前記雰囲気計測手段から取得した前記雰囲気状態の計測値に基づいて、前記焼却灰貯留手段に貯留された前記焼却灰の含水率を導出し、
前記導出した含水率に基づいて、前記焼却灰に対して加水する加水量を導出し、
前記散布手段によって前記導出した加水量の水分を前記焼却灰に加水する
焼却灰処理方法。
【請求項７】
前記雰囲気状態は、前記焼却灰貯留手段に貯留された前記焼却灰の周辺において、温度を計測可能に構成された温度計測手段によって計測された温度と、湿度を計測可能に構成された湿度計測手段によって計測された湿度との少なくとも一方の計測値である
請求項６に記載の焼却灰処理方法。
【請求項８】
前記湿度は相対湿度であって、前記加水量は、前記相対湿度に対応させてあらかじめ設定された加水量に基づいて導出される
請求項７に記載の焼却灰処理方法。
【請求項９】
廃棄物が焼却されて得られた焼却灰を貯留可能に構成された焼却灰貯留手段と、
前記焼却灰貯留手段に貯留された前記焼却灰を撮像可能に構成された撮像手段と、
前記焼却灰に対して液体を散布可能に構成された散布手段と、
前記撮像手段によって撮像された前記焼却灰の撮像データに基づいて、前記焼却灰貯留手段に貯留された前記焼却灰の含水率を導出する制御手段と、を備えた焼却灰処理装置における前記制御手段が実行する焼却灰処理方法であって、
前記撮像手段から取得した前記撮像データに基づいて、前記焼却灰貯留手段に貯留された前記焼却灰の含水率を導出し、
前記導出した含水率に基づいて、前記焼却灰に対して加水する加水量を導出し、
前記散布手段によって前記導出した加水量の水分を前記焼却灰に加水する
焼却灰処理方法。
【請求項１０】
前記制御手段は、画像解析を行う学習モデルに入力パラメータとして前記撮像データを入力し、前記焼却灰の含水率を出力パラメータとして導出し、
前記学習モデルは、前記焼却灰を撮像した撮像データを学習用入力パラメータとし、撮像された焼却灰の含水率を学習用出力パラメータとした入出力データセットを教師データとして、機械学習によって生成された学習モデルである
請求項９に記載の焼却灰処理方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、焼却灰処理装置および焼却灰処理方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
例えば特許文献１には、焼却灰に含まれる重金属類の溶出量が基準値未満になる第一水分率となるように焼却灰に水を含ませる加水手段としての水噴射ノズルと、焼却灰の飛散防止を目的に定められる第二水分率となるように水噴射ノズルによって湿潤状態とされた焼却灰を乾燥する乾燥手段としての吹込管とを備える焼却灰処理装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－３０１２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１には、加水工程と乾燥工程とによって、灰の含水率を所望の含水率に調整する方法が提案されている。しかしながら、上述した従来技術においては、焼却灰などの灰を貯留する灰ピットなどの焼却灰貯留設備における灰の管理方法については検討されていない。そのため、焼却灰などから溶出する可能性がある鉛（Ｐｂ）などの重金属の溶出を抑制する効果を得ることが極めて困難である。
【０００５】
すなわち、焼却灰貯留設備に加水した後の焼却灰をそのまま貯留すると、焼却灰の主灰から水分が蒸発することによって主灰が乾燥してしまい、重金属の溶出を抑制することが困難になるという問題がある。そのため、焼却灰処理装置における焼却灰を貯留する焼却灰貯留設備において焼却灰からの重金属の溶出を抑制することが可能な技術が求められていた。
【０００６】
本発明は、上記に鑑みてなされたものであって、その目的は、焼却灰を貯留する焼却灰貯留設備において焼却灰からの重金属の溶出を抑制することができる焼却灰処理装置および焼却灰処理方法を提供することにある。
【課題を解決するための手段】
【０００７】

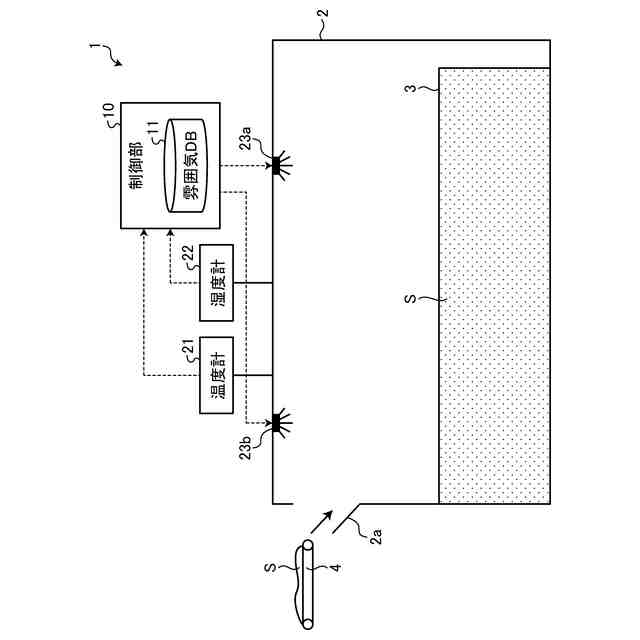

上述した課題を解決し、上記目的を達成するために、本発明の一態様に係る焼却灰処理装置は、廃棄物が焼却されて得られた焼却灰を貯留可能に構成された焼却灰貯留手段と、前記焼却灰貯留手段に貯留された前記焼却灰の周辺の雰囲気状態を計測する雰囲気計測手段と、前記焼却灰に対して液体を散布可能に構成された散布手段と、前記雰囲気計測手段によって計測された雰囲気状態に基づいて、前記焼却灰貯留手段に貯留された前記焼却灰の含水率を導出する制御手段と、を備え、前記制御手段は、前記雰囲気計測手段から取得した前記雰囲気状態の計測値に基づいて、前記焼却灰貯留手段に貯留された前記焼却灰の含水率を導出し、前記導出した含水率に基づいて、前記焼却灰に対して加水する加水量を導出し、前記散布手段によって前記導出した加水量の水分を前記焼却灰に加水する。
【０００８】
本発明の一態様に係る焼却灰処理装置は、上記の発明において、前記雰囲気状態は、前記焼却灰貯留手段に貯留された前記焼却灰の周辺において、温度を計測可能に構成された温度計測手段によって計測された温度と、湿度を計測可能に構成された湿度計測手段によって計測された湿度との少なくとも一方の計測値である。
【０００９】

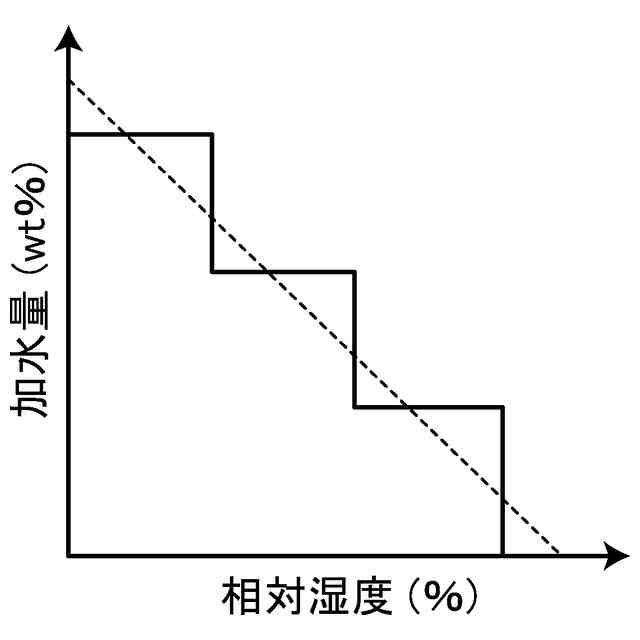

本発明の一態様に係る焼却灰処理装置は、この構成において、前記湿度は相対湿度であって、前記加水量は、前記相対湿度に対応させてあらかじめ設定された加水量に基づいて導出される。
【００１０】
本発明の一態様に係る焼却灰処理装置は、廃棄物が焼却されて得られた焼却灰を貯留可能に構成された焼却灰貯留手段と、前記焼却灰貯留手段に貯留された前記焼却灰を撮像可能に構成された撮像手段と、前記焼却灰に対して液体を散布可能に構成された散布手段と、前記撮像手段によって撮像された前記焼却灰の撮像データに基づいて、前記焼却灰貯留手段に貯留された前記焼却灰の含水率を導出する制御手段と、を備え、前記制御手段は、前記撮像手段から取得した前記撮像データに基づいて、前記焼却灰貯留手段に貯留された前記焼却灰の含水率を導出し、前記導出した含水率に基づいて、前記焼却灰に対して加水する加水量を導出し、前記散布手段によって前記導出した加水量の水分を前記焼却灰に加水する。
（【００１１】以降は省略されています）
