特許ウォッチ

公開番号2025150182
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024050930
出願日2024-03-27
発明の名称ポリエステル樹脂組成物
出願人三菱ケミカル株式会社
代理人弁理士法人特許事務所サイクス
主分類C08L 67/02 20060101AFI20251002BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】高感度感熱孔版印刷原紙用フィルムの用途に適したポリエステル樹脂組成物であって、穿孔感度に優れ、かつ製膜性を向上させ得るポリエステル樹脂組成物を提供すること。
【解決手段】ポリエチレンテレフタレートとポリブチレンテレフタレートを主成分するポリエステル樹脂を含有し、最低融点(Tm1)が219±2℃、最高融点(Tm2)が223±2℃であるポリエステル樹脂組成物。
【選択図】なし
特許請求の範囲【請求項１】
ポリエチレンテレフタレートとポリブチレンテレフタレートを主成分とするポリエステル樹脂を含有し、最低融点（Ｔｍ１）が２１９±２℃、最高融点（Ｔｍ２）が２２３±２℃である、ポリエステル樹脂組成物。
続きを表示（約 190 文字）【請求項２】
前記ポリエステル樹脂の触媒由来のマグネシウム量が２０ｐｐｍ以下である、請求項１に記載のポリエステル樹脂組成物。
【請求項３】
体積抵抗率が２×１０
７
Ω・ｃｍ以下である、請求項１に記載のポリエステル樹脂組成物。
【請求項４】
高感度感熱孔版印刷原紙用フィルムに用いられる、請求項１に記載のポリエステル樹脂組成物。

発明の詳細な説明【技術分野】
【０００１】
本発明はポリエステル樹脂組成物に関する。詳しくは、高感度感熱孔版印刷原紙用フィルム用途に適したポリエステル樹脂組成物に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、ポリエステルフィルム等の熱可塑性樹脂フィルム（基材フィルム）に多孔性薄葉紙をラミネートした感熱孔版印刷用原紙が知られている。感熱孔版印刷用原紙に使用される上記の基材フィルムの要求特性としては、フィルムの巻き特性、穿孔感度、耐カール性、印刷時の画像の解像度および濃度の向上などが挙げられる。また近年では、フィルムの生産性向上のため、製膜速度を増加してもしわになりにくい、製膜性に優れるフィルムであることも要求されるようになっている。
【０００３】
種々の要求特性を満たす感熱孔版印刷原紙用フィルムとして、例えば特許文献１に、特定のポリエステルから構成され且つ特定の２種以上の粒子を含有して成る二軸配向フィルムが提案されている。
【先行技術文献】
【特許文献】
【０００４】
特開平９－１６４７８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、近年ではより高精細な画像印刷が求められており、特許文献１に開示されたフィルムでは穿孔感度が十分ではなく、画像が不鮮明となる場合があった。また、従来のポリエステル樹脂組成物は体積抵抗率が高いため製膜速度の増加が制限され、フィルムの生産性の点でも改善の余地があるものであった。
【０００６】
本発明は上記従来技術に鑑み、高感度感熱孔版印刷原紙用フィルムの用途に適したポリエステル樹脂組成物であって、穿孔感度に優れ、かつ製膜性を向上させ得るポリエステル樹脂組成物を提供することにある。
【課題を解決するための手段】
【０００７】
本発明者は上記の課題を解決すべく鋭意検討した結果、ポリエステル樹脂組成物の融点を特定範囲に制御することにより、ポリエステル樹脂組成物から高感度感熱孔版印刷原紙用フィルムを形成した際に、穿孔感度を高め、かつ製膜性を向上させ得ることを見出した。
【０００８】
即ち、本発明は以下を要旨とする。
【０００９】
［１］ポリエチレンテレフタレート（以下ＰＥＴともいう）とポリブチレンテレフタレート（以下ＰＢＴともいう）を主成分とするポリエステル樹脂を含有し、最低融点（Ｔｍ１）が２１９±２℃、最高融点（Ｔｍ２）が２２３±２℃であるポリエステル樹脂組成物。
【００１０】
［２］ポリエステル樹脂組成物の触媒由来のマグネシウム量が２０ｐｐｍ以下である［１］に記載のポリエステル樹脂組成物。

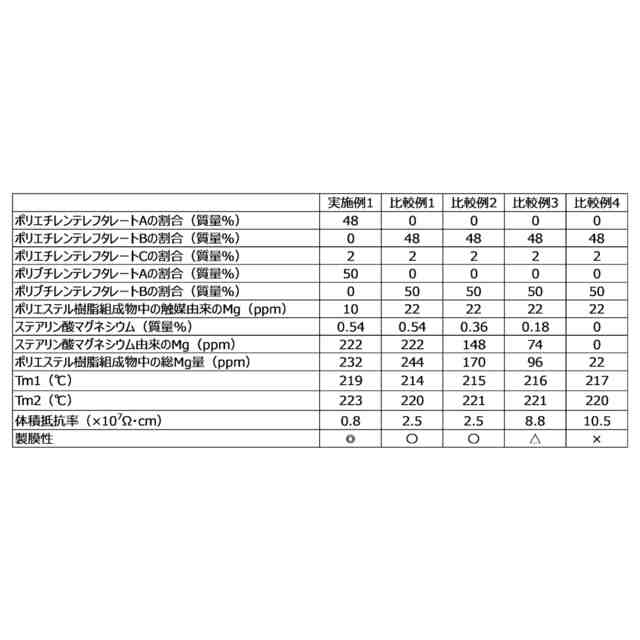

（【００１１】以降は省略されています）

関連特許
