特許ウォッチ

公開番号2025152301
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024054131
出願日2024-03-28
発明の名称トナー、トナーカートリッジ、画像形成装置及びトナーの製造方法
出願人三菱ケミカル株式会社
代理人個人,個人
主分類G03G 9/087 20060101AFI20251002BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】低温定着性、保存性及び密着性に優れ、かつ、再生原料由来樹脂ないしは植物原料由来樹脂を含有するトナーとを提供する。
【解決手段】少なくとも母粒子及び外添剤を含むトナーであって、前記母粒子が、非晶性ポリエステル樹脂及び結晶性ポリエステル樹脂を含有し、前記非晶性ポリエステル樹脂は下記a,b及びcを原料とし、全質量に対して、再生原料由来樹脂と植物原料由来樹脂の合計含有量が35質量%以上、測定周波数6.28rad/秒、昇温速度4℃/分で測定した際の、80℃における複素粘度が100000Pa・s以下、110℃における複素粘度が2000Pa・s以下、体積中位粒径が4.8μm以上6.6μm以下、平均円形度が0.960以上0.980以下である、トナー。
a:1官能または2官能のカルボン酸
b:1～4官能の脂肪族アルコール
c:ポリエチレンテレフタレート
【選択図】なし
特許請求の範囲【請求項１】
少なくとも母粒子及び外添剤を含むトナーであって、
前記母粒子が、非晶性ポリエステル樹脂及び結晶性ポリエステル樹脂を含有し、
前記非晶性ポリエステル樹脂は下記ａ，ｂ及びｃを原料とし、
ａ：１官能または２官能のカルボン酸
ｂ：１～４官能の脂肪族アルコール
ｃ：ポリエチレンテレフタレート
トナーの全質量に対して、再生原料由来樹脂と植物原料由来樹脂の合計含有量が３５質量％以上であり、
トナーの、測定周波数６．２８ｒａｄ／秒、昇温速度４℃／分で測定した際の、８０℃における複素粘度が１０００００Ｐａ・ｓ以下であり、１１０℃における複素粘度が２０００Ｐａ・ｓ以下であり、
トナーの体積中位粒径が４．８μｍ以上６．６μｍ以下であり、
トナーの平均円形度が０．９６０以上０．９８０以下である、トナー。
続きを表示（約 580 文字）【請求項２】
前記結晶性ポリエステル樹脂の原料のうち、７０質量％以上が再生原料由来及び／又は植物原料由来のモノマーである、請求項１に記載のトナー。
【請求項３】
前記８０℃における複素粘度が５００００Ｐａ・ｓ以下である、請求項１又は２に記載のトナー。
【請求項４】
前記８０℃における複素粘度が２５０００Ｐａ・ｓ以上である、請求項１又は２に記載のトナー。
【請求項５】
前記１１０℃における複素粘度が５００Ｐａ・ｓ以上である、請求項１又は２に記載のトナー。
【請求項６】
前記１１０℃における複素粘度が１０００Ｐａ・ｓ以下である、請求項１又は２に記載のトナー。
【請求項７】
前記母粒子がコアシェル構造を有する、請求項１又は２に記載のトナー。
【請求項８】

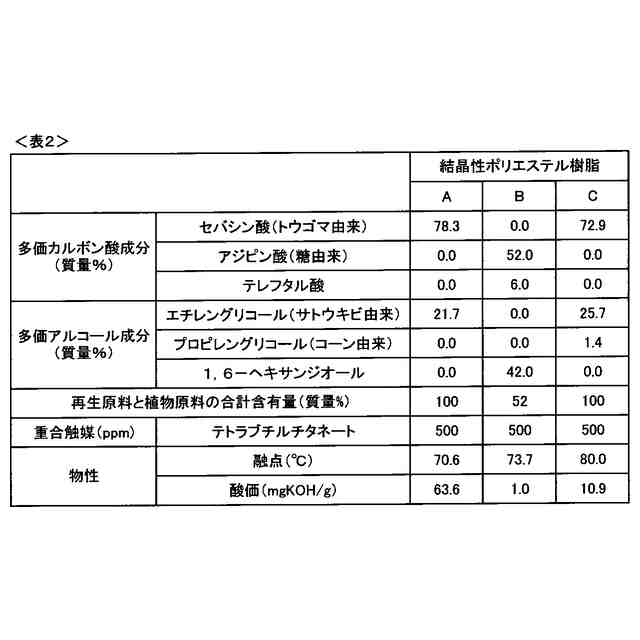

前記結晶性ポリエステル樹脂の融点が６７℃以上７５℃以下である、請求項１又は２に記載のトナー。
【請求項９】
前記母粒子の全質量に対する前記結晶性ポリエステル樹脂の含有量が３質量％以上２０質量％以下である、請求項１又は２に記載のトナー。
【請求項１０】
前記結晶性ポリエステル樹脂が植物原料由来樹脂である、請求項１又は２に記載のトナー。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、低温定着性、保存性及び密着性に優れたトナーと、このトナーを含有するトナーカートリッジ及び画像形成装置、並びにこのトナーの製造方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
静電荷像現像用トナーは、プリンタや複写機、ファクシミリ等の画像形成装置において、静電荷像を可視化する画像形成に用いられている。電子写真方式による画像の形成を例にとると、先ず感光体ドラム上に静電潜像を形成する。次いで、この静電潜像をトナーにより現像した後、転写紙等の印刷媒体に転写し、トナーを加熱して定着させることによって画像形成が行われる。
【０００３】
近年、オフィスプリント用や家庭プリント用のプリンタや複写機のみならず、ラベル印刷機などに代表される商業用印刷機においてもトナーを用いたマシンが使用されており、用途が拡大している。
【０００４】
商業用印刷機、特に食品包装などに用いられるラベル印刷機などで使用する静電荷像現像用トナーとしては、ポリプロピレンなど１００℃前後の耐熱性の樹脂シートに印刷できる低温定着性のトナーの開発が行われている（特許文献１）。
また、食品包装という用途においては、環境負荷が低いという性能が求められることもある。具体的には、特に環境ホルモンとして知られるビスフェノールＡは問題視されており、これを含有しないトナーが求められ、開発されている。その他の人体有害性の物質や揮発性有機化合物（ＶＯＣ）についても、トナー中の含有量をできる限り少なくすることが望まれている。

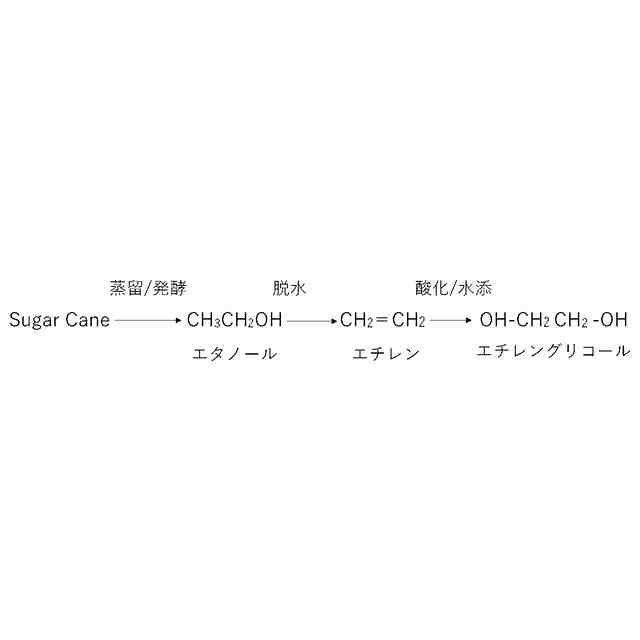

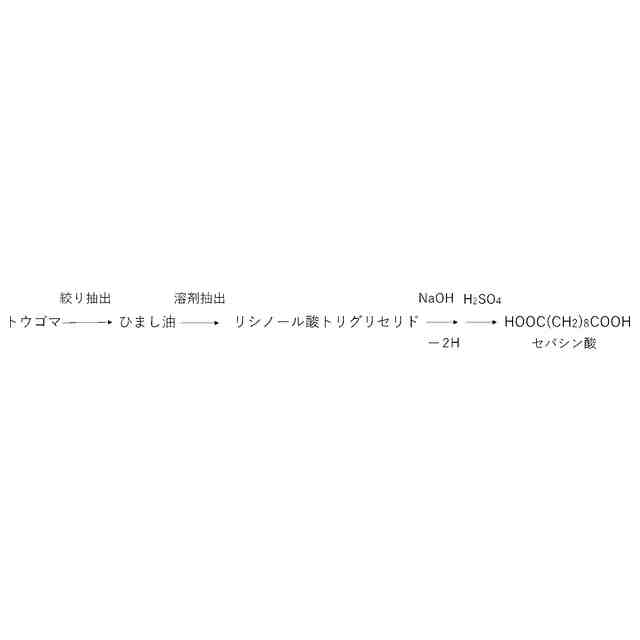

さらに製造工程における環境負荷低減、二酸化炭素排出量削減の観点から、トナー原料として植物由来のモノマーを選択できることが望ましい（特許文献２）。
【０００５】
一方で、近年、ゴミ問題は益々深刻化し、紙、ビン、缶類から大型ゴミに至るまで種々のゴミ類のリサイクル処理が強く要請されるようになった。これらのリサイクル品のうち、特にプラスチック類に関しては、ポリエチレンテレフタレート（ＰＥＴ）を原料とするペットボトルがある程度回収されて繊維化され、衣料、カーペット、充填材、家具に用途展開されている。これらはさらにトナー原料としての再利用も検討されている（特許文献３，４）。
【先行技術文献】
【特許文献】
【０００６】
特開２０２２－５４４８号公報
特開２０１４－９８１４９号公報
特開２００９－１９２８５６号公報
特開２０２３－１３８２３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明の目的は、ラベル印刷などの商業印刷の用途に適し、低温定着性、保存性及び密着性に優れ、使用時に環境負荷を与える懸念のある成分を含まず、かつ、再生原料由来樹脂ないしは植物原料由来樹脂を含有するトナーを提供することである。
【課題を解決するための手段】
【０００８】
本発明者らは、上記課題を解決すべく検討を重ね、少なくとも母粒子及び外添剤を含むトナーであって、前記母粒子が、非晶性ポリエステル樹脂及び結晶性ポリエステル樹脂を含有し、前記非晶性ポリエステル樹脂は下記ａ，ｂ及びｃを原料とし、全質量に対して、再生原料由来樹脂と植物原料由来樹脂の合計含有量が３５質量％以上であり、測定周波数６．２８ｒａｄ／秒、昇温速度４℃／分で測定した際の、８０℃における複素粘度が１０００００Ｐａ・ｓ以下であり、１１０℃における複素粘度が２０００Ｐａ・ｓ以下であり、体積中位粒径（Ｄｖ５０）が４．８μｍ以上６．６μｍ以下であり、平均円形度が０．９６０以上０．９８０以下であるトナーを用いることで、上記課題を解決できることを知見した。
ａ：１官能または２官能のカルボン酸
ｂ：１～４官能の脂肪族アルコール
ｃ：ポリエチレンテレフタレート
即ち、本発明は以下を要旨とする。
【０００９】
［１］少なくとも母粒子及び外添剤を含むトナーであって、
前記母粒子が、非晶性ポリエステル樹脂及び結晶性ポリエステル樹脂を含有し、
前記非晶性ポリエステル樹脂は下記ａ，ｂ及びｃを原料とし、
ａ：１官能または２官能のカルボン酸
ｂ：１～４官能の脂肪族アルコール
ｃ：ポリエチレンテレフタレート
トナーの全質量に対して、再生原料由来樹脂と植物原料由来樹脂の合計含有量が３５質量％以上であり、
トナーの、測定周波数６．２８ｒａｄ／秒、昇温速度４℃／分で測定した際の、８０℃における複素粘度が１０００００Ｐａ・ｓ以下であり、１１０℃における複素粘度が２０００Ｐａ・ｓ以下であり、
トナーの体積中位粒径が４．８μｍ以上６．６μｍ以下であり、
トナーの平均円形度が０．９６０以上０．９８０以下である、トナー。
【００１０】
［２］前記結晶性ポリエステル樹脂の原料のうち、７０質量％以上が再生原料由来及び／又は植物原料由来のモノマーである、［１］に記載のトナー。
（【００１１】以降は省略されています）

関連特許
