公開番号2025149407
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024050035
出願日2024-03-26
発明の名称車両衝突軽減装置
出願人株式会社SUBARU
代理人弁理士法人i-MIRAI,個人,個人,個人
主分類B60W 30/095 20120101AFI20251001BHJP(車両一般)
要約【課題】車両の走行制御が、操作部材における乗員の操作によらずに、または、操作部材に対する乗員の操作に反して実行する介入制御を、改善する。
【解決手段】車両走行制御装置は、操作部材と、操作部材における乗員の操作情報に応じて車両の加減速制御を実行可能な制御部と、を有する。制御部は、走行中の車両を減速停止させる介入停止制御と、介入停止制御による介入停止制御を解除する介入解除制御と、車両を加速させる駆動制御と、を実行する。介入解除制御により介入停止制御が解除された後の駆動制御では、操作部材に対する乗員の操作量に応じて加速させる第一の駆動制御と比べて加速を抑制する第二の駆動制御により車両を加速させる。
【選択図】図8
特許請求の範囲【請求項１】
車両の衝突を軽減するために前記車両の制動装置または操舵装置を作動させることができる車両衝突軽減装置であって、
前記車両に設けられて、前記車両の走行状態として少なくとも前記車両の加速度を検出する加速度センサを含む１乃至複数の車載センサと、
１乃至複数の前記車載センサの検出に基づく情報を取得して、前記車両の前記制動装置および前記操舵装置の少なくとも一方を作動させる衝突軽減処理を実行可能な制御部と、を有し、
前記制御部は、
前記車両の中心位置を、旋回中の前記車両の予測進路の演算始点位置とし、
１乃至複数の前記車載センサの検出に基づく情報またはそれに基づいて演算可能な旋回中の前記車両の横滑り角の方向へ向かう旋回中の前記車両の実進行速度を用いて、
前記演算始点位置からの前記車両の旋回による移動量および移動後の位置を演算することにより、前記車両の旋回中の予測進路を生成し、
旋回中の前記予測進路で前記車両が移動するとした場合での走行障害物との干渉を予測判断し、
前記走行障害物と干渉すると予測判断する場合に、前記制動装置および前記操舵装置の少なくとも一方を作動させる衝突軽減処理を実行する、
車両衝突軽減装置。
続きを表示（約 770 文字）【請求項２】
前記制御部は、
前記車両に設けられる複数の車輪の中心位置を、旋回中の前記車両の予測進路の前記演算始点位置とする、
請求項１記載の、車両衝突軽減装置。
【請求項３】
前記制御部は、
１乃至複数の前記車載センサの検出に基づいて得られる前記車両の横方向の速度である求心横速度と、前記車両の前後方向の速度である前後速度とから、前記車両の前後方向に対する前記横滑り角を演算し、
１乃至複数の前記車載センサの検出に基づいて得られる前記車両の前記演算始点位置のヨーレートと、前記実進行速度とから、前記車両の旋回半径と旋回中心の位置とを演算し、さらに、
旋回中の前記車両が、前記実進行速度の方向へ向けて、前記旋回中心の位置の周囲で前記旋回半径による定常円旋回をするものとして、旋回中の前記車両の予測進路を演算して生成する、
請求項２記載の、車両衝突軽減装置。
【請求項４】
前記制御部は、
旋回中の前記車両が、前記実進行速度の方向へ向けて、前記旋回中心の位置の周囲で前記旋回半径による定常円旋回をするものとして、単位時間または単位移動量での移動後の位置を繰り返し演算することにより、
所望の長さの旋回中の前記車両の予測進路を生成する、
請求項３記載の、車両衝突軽減装置。
【請求項５】
前記制御部は、
前記車両が、前記実進行速度で旋回中の前記予測進路を走行するとした場合の干渉領域を設定した干渉判定平面を生成し、
生成した前記干渉判定平面における前記走行障害物の位置および移動方向に基づいて、前記走行障害物との干渉を予測判断する、
請求項１から４のいずれか一項記載の、車両衝突軽減装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両衝突軽減装置に関する。
続きを表示（約 3,700 文字）【背景技術】
【０００２】
車両には、たとえば道路を走行する自動車がある。自動車は、ドライバの操作または自動運転により、道路にそって走行するものである。
また、道路は、たとえば他の車両、歩行者、自転車などの他の移動体も使用するものである。車両は、その走行中に、他の移動体などと衝突する可能性がある。
このため、車両では、衝突軽減装置が提案されている（特許文献１）。衝突軽減装置は、他の移動体といった走行障害物との干渉を予測判断し、走行障害物と干渉すると予測判断した場合には衝突軽減処理を実行して車両の制動装置を作動させる。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－０９４２１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、車両において実際に生じ得る他の移動体といった走行障害物との干渉を予測判断することは容易ではない。
たとえば、車両が、直線状の道路を安定した速度で走行している場合、車両が実際に移動する実進路とのずれが少ない進路を予測することは比較的容易なことである。
これに対し、車両が、カーブなどを走行している場合には、実進路とのずれが少ない進路を予測することは難しい。特に、平地のカーブではなく、下り坂のカーブや上り坂のカーブを走行している場合、実進路とのずれが少ない車両の旋回進路を予測することは困難である。また、カーブの途中において加減速する場合にも、実進路とのずれが少ない車両の旋回進路を予測することは困難である。これらの走行状態においては、たとえば車両のたとえば重心位置やニュートラルステアポイントの位置を固定的な演算始点位置とし、その演算始点位置から定常円旋回により車両が移動するものとして車両の旋回中の予測進路を演算すると、実進路とのずれは大きくなる可能性がある。
その結果、車両の衝突軽減装置は、走行障害物との干渉を過剰に判断したり、不足して判断したり、し易くなる。車両のスムースで安全な走行が阻害されてしまう可能性が生じ得る。
【０００５】
このように車両衝突軽減装置には、旋回中の予測進路の精度を高めて、旋回中の車両のスムースで安全な走行が阻害され難くするように改善することが求められている。
【課題を解決するための手段】
【０００６】
本発明の一形態に係る車両衝突軽減装置は、車両の衝突を軽減するために前記車両の制動装置または操舵装置を作動させることができる車両衝突軽減装置であって、前記車両に設けられて、前記車両の走行状態として少なくとも前記車両の加速度を検出する加速度センサを含む１乃至複数の車載センサと、１乃至複数の前記車載センサの検出に基づく情報を取得して、前記車両の前記制動装置および前記操舵装置の少なくとも一方を作動させる衝突軽減処理を実行可能な制御部と、を有し、前記制御部は、前記車両の中心位置を、旋回中の前記車両の予測進路の演算始点位置とし、１乃至複数の前記車載センサの検出に基づく情報またはそれに基づいて演算可能な旋回中の前記車両の横滑り角の方向へ向かう旋回中の前記車両の実進行速度を用いて、前記演算始点位置からの前記車両の旋回による移動量および移動後の位置を演算することにより、前記車両の旋回中の予測進路を生成し、旋回中の前記予測進路で前記車両が移動するとした場合での走行障害物との干渉を予測判断し、前記走行障害物と干渉すると予測判断する場合に、前記制動装置および前記操舵装置の少なくとも一方を作動させる衝突軽減処理を実行する。
【発明の効果】
【０００７】
本発明では、旋回中の車両が走行障害物と干渉するか否かを予測判断するために用いる、車両の旋回中の予測進路を、旋回による前記車両の横滑り角を用いた演算により生成する。本発明では、具体的には、前記車両の中心位置を、旋回中の前記車両の予測進路の演算始点位置とし、１乃至複数の前記車載センサの検出に基づく情報またはそれに基づいて演算可能な旋回中の前記車両の横滑り角の方向へ向かう旋回中の前記車両の実進行速度を用いて、前記演算始点位置からの前記車両の旋回による移動量および移動後の位置を演算することにより、前記車両の旋回中の予測進路を生成する。
このように旋回による前記車両の横滑り角を用いて演算することにより、旋回中の予測進路は、実際の車両が旋回することになる実進路と良好に対応するようになり、実進路とのずれが抑えられることが期待できる。その結果、本発明では、旋回中の予測進路を用いた走行障害物との干渉判断において、車両が実際に実進路で旋回した場合における走行障害物との干渉を、大きな過不足を生じることなく確からしく判断することができる。本発明では、走行障害物との干渉についての予測精度を高めて、走行障害物との干渉を、過剰に判断をしたり、不足して判断したり、し難くなることが期待できる。
これに対し、仮にたとえば車両のニュートラルステアポイントの位置や重心の位置などを固定的に、旋回進路を予測する際の演算始点位置として用いる場合、または、自動車が演算開始位置からの一定の旋回半径に沿う定常円旋回により移動するとした場合、それらによる予測進路には、旋回中の車両に実際に作用する横滑りなどの車体挙動が考慮されていない。その結果、それらに基づいて予測される旋回中の予測進路は、実進路とのずれが大きくなり易い。このような横滑りなどの車体挙動を考慮していない旋回中の予測進路であっても、一定の実用性を得ることはできるが、実際には干渉することがない走行障害物との干渉を過剰に判断したり、実際には干渉することになる走行障害物との干渉を不足して判断したり、現実にはそぐわない過不足のある判断をしてしまう可能性が高まる。特に、平地のカーブではなく下り坂または上り坂の勾配があるカーブで旋回する場合や、旋回中に加減速する場合においては、大きな車体挙動が生じ易く、ずれが大きくなりやすい。
そして、このように過不足が大きくなり易い判断に基づいて衝突軽減処理を実行してしまうと、車両のスムースで安全な走行を阻害してしまう可能性が高まる。本発明では、このような可能性を良好に削減し得る。本発明では、勾配があるカーブで旋回する場合の車体挙動を横滑り角の演算で補うことができ、また、旋回中に加減速する場合の車体挙動を横滑り角の演算で補うことができ、過不足となる判断が生じ難くなる。
このように本発明では、旋回中の予測進路の精度を高めて、旋回中の車両のスムースで安全な走行が阻害され難くするようにできる。
【図面の簡単な説明】
【０００８】

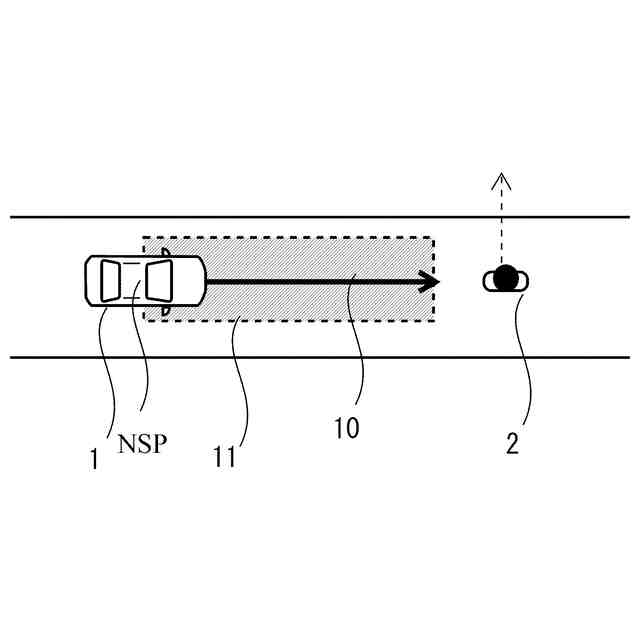

図１は、本発明に係る車両衝突軽減装置を適用可能な自動車が直線状の道路を走行している状態と、その場合での一般的な衝突軽減制御の一例の説明図である。

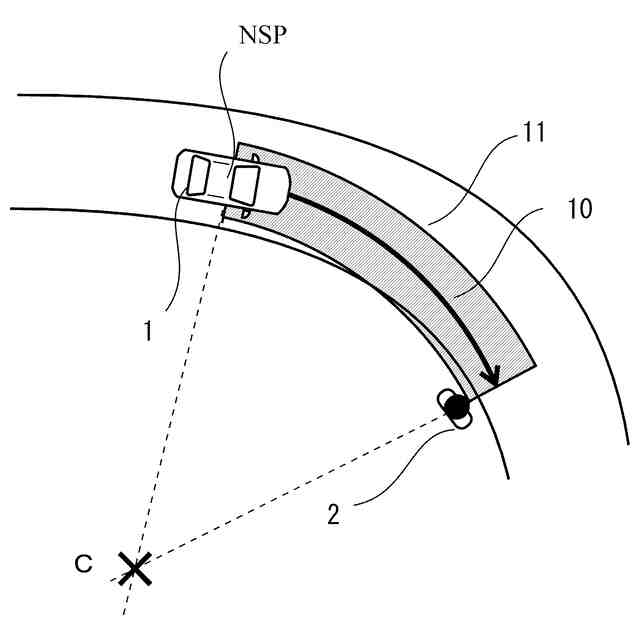

図２は、図１の自動車が湾曲したカーブの道路を走行している状態と、その場合での一般的な衝突軽減制御の一例の説明図である。
図３は、本発明の実施形態に係る車両衝突軽減装置として機能する自動車の制御系の基本的な構成図である。

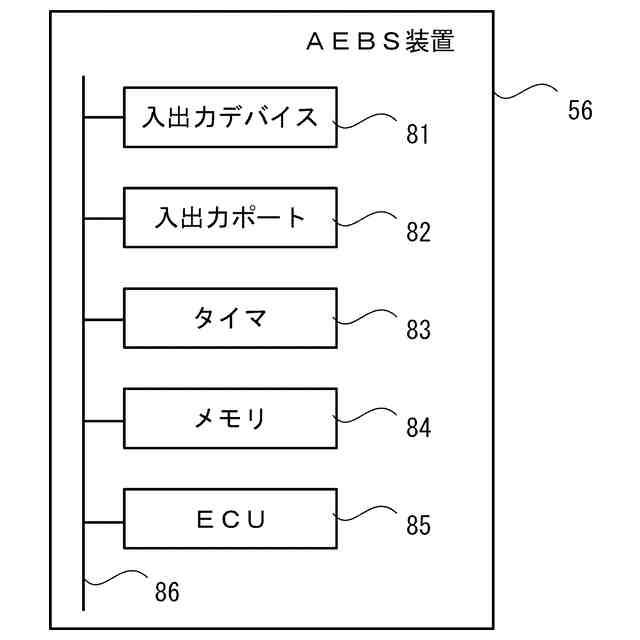

図４は、図３において衝突軽減制御を実行するＡＥＢＳ装置の基本的な構成図である。

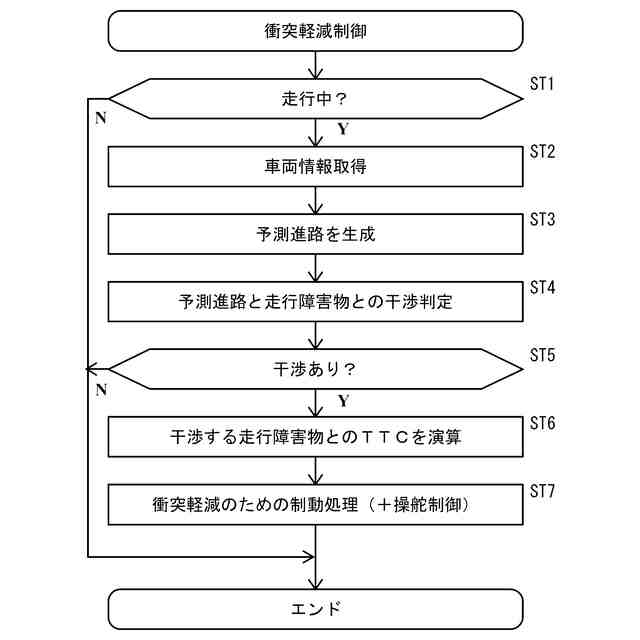

図５は、図４のＡＥＢＳ装置のＣＰＵが実行する衝突軽減制御の基本的な流れを示すフローチャートである。

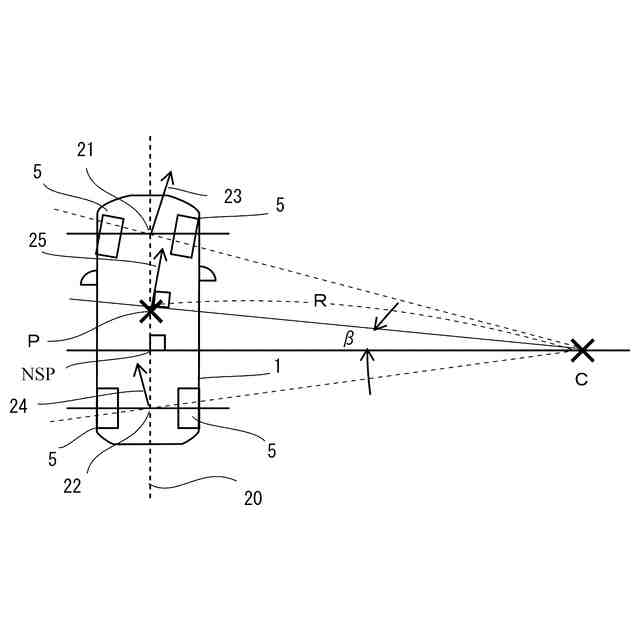

図６は、旋回中の自動車における各種の幾何学的な事項についての説明図である。

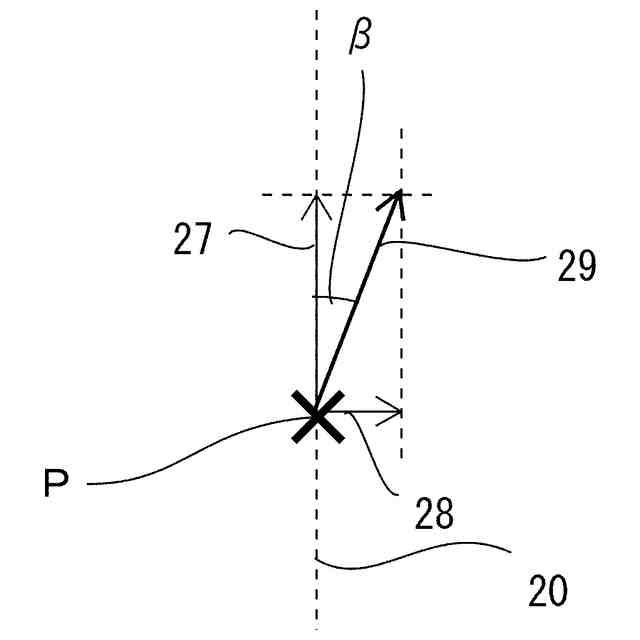

図７は、横滑り角βの演算方法の幾何学的な説明図である。

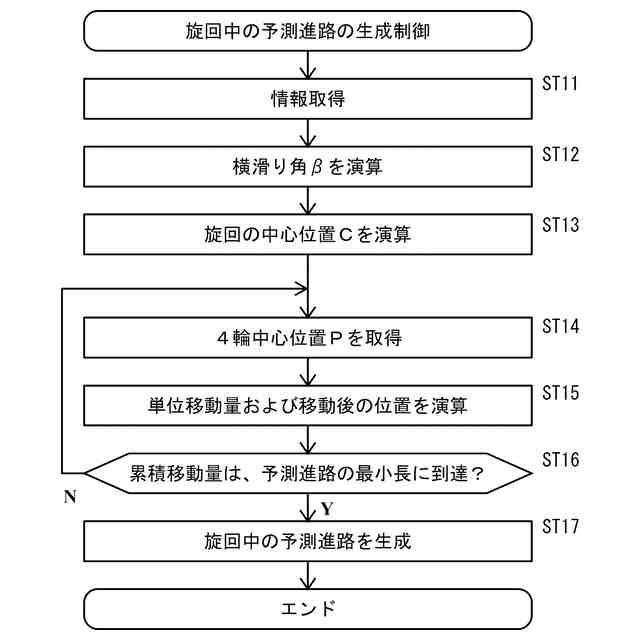

図８は、本実施形態における旋回中の予測進路の生成制御のフローチャートである。

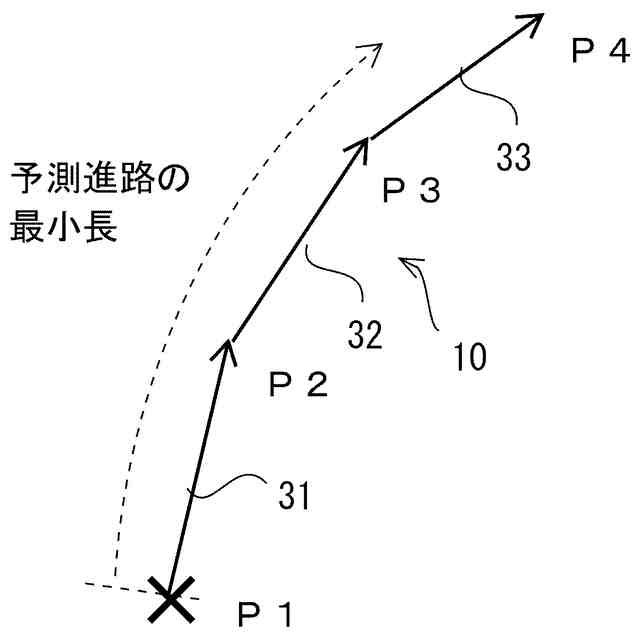

図９は、本実施形態での旋回中の予測進路の一例の説明図である。
図１０は、本実施形態における旋回中の予測進路と走行障害物との干渉判定に係る制御のフローチャートである。
図１１は、干渉判断に用いる、旋回中の予測進路に対応する干渉判定平面の一例の説明図である。
図１２は、本実施形態の制御の下で自動車が湾曲したカーブの道路を走行している状態と、その場合での衝突軽減制御の一例の説明図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態を、図面に基づいて説明する。
【００１０】
図１は、本発明に係る車両衝突軽減装置を適用可能な自動車１が直線状の道路を走行している状態と、その場合での一般的な衝突軽減制御の一例の説明図である。
図１の自動車１は、直線状の道路を走行している。自動車１は、車両の一例である。車両には、この他にもたとえば、大型のトラック、バス、モータサイクル、自転車、パーソナルモビリティ、がある。
（【００１１】以降は省略されています）
