公開番号2025145845
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046303
出願日2024-03-22
発明の名称蓄電セル
出願人トヨタ自動車株式会社,トヨタバッテリー株式会社
代理人弁理士法人深見特許事務所
主分類H01M 50/242 20210101AFI20250926BHJP(基本的電気素子)
要約【課題】セルケースに対するセルユニットの相対変位を抑制することが可能な蓄電セルを提供すること。
【解決手段】蓄電セル1は、少なくとも1つのセルユニット101,102と、少なくとも1つのセルユニットを収容するセルケース300と、を備える。セルケースは、上方に開口するケース本体310と、ケース本体の開口を閉塞するようにケース本体に接続された蓋320と、を有する。ケース本体310は、少なくとも1つのセルユニットの下方に位置する底壁312を有する。蓋320は、少なくとも1つのセルユニットを底壁に向けて押し付ける押付け部324を含む。
【選択図】図3
特許請求の範囲【請求項１】
少なくとも１つのセルユニットと、
前記少なくとも１つのセルユニットを収容するセルケースと、を備え、
前記セルケースは、
上方に開口するケース本体と、
前記ケース本体の開口を閉塞するように前記ケース本体に接続された蓋と、を有し、
前記ケース本体は、前記少なくとも１つのセルユニットの下方に位置する底壁を有し、
前記蓋は、前記少なくとも１つのセルユニットを前記底壁に向けて押し付ける押付け部を含み、
前記押付け部は、前記少なくとも１つのセルユニットに向けて窪む形状を有している、蓄電セル。
続きを表示（約 600 文字）【請求項２】
前記少なくとも１つのセルユニットは、
第１セルユニットと、
前記第１セルユニットに隣接するように配置された第２セルユニットと、を含み、
前記第１セルユニット及び前記第２セルユニットの各々は、
少なくとも１つの電極体と、
前記少なくとも１つの電極体を被覆するラミネート外装体と、を含み、
前記第１セルユニット及び前記第２セルユニットは、前記電極体の積層方向に互いに隣接しており、
前記押付け部は、前記第１セルユニット及び前記第２セルユニットの双方を前記底壁に向けて押し付けている、請求項１に記載の蓄電セル。
【請求項３】
前記セルケースに前記第１セルユニット及び前記第２セルユニットを固定する接着部材をさらに備え、
前記電極体は、巻回体で構成されており、
前記第１セルユニット及び前記第２セルユニットは、前記電極体の中心軸が前記底壁と前記蓋とを結ぶ方向と直交する姿勢で前記セルケースに収容されており、
前記接着部材は、前記第１セルユニット及び前記第２セルユニットの双方と前記押付け部との間に設けられている、請求項２に記載の蓄電セル。
【請求項４】
前記接着部材は、前記第１セルユニット及び前記第２セルユニット間に入り込む中間接着部を有している、請求項３に記載の蓄電セル。

発明の詳細な説明【技術分野】
【０００１】
本開示は、蓄電セルに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
例えば、特表２０２３－５０９２１６号公報には、複数の電極体セットと、複数の電極体セットを収容するケースと、を備える電池が開示されている。複数の電極体セットは、第１の接続部材によって互いに直列接続されている。
【先行技術文献】
【特許文献】
【０００３】
特表２０２３－５０９２１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特表２０２３－５０９２１６号公報に記載される電池では、振動等に起因してケースに対して電極体セットが相対変位する場合がある。
【０００５】
本開示の目的は、セルケースに対するセルユニットの相対変位を抑制することが可能な蓄電セルを提供することである。
【課題を解決するための手段】
【０００６】
本開示の一局面に従った蓄電セルは、少なくとも１つのセルユニットと、前記少なくとも１つのセルユニットを収容するセルケースと、を備え、前記セルケースは、上方に開口するケース本体と、前記ケース本体の開口を閉塞するように前記ケース本体に接続された蓋と、を有し、前記ケース本体は、前記少なくとも１つのセルユニットの下方に位置する底壁を有し、前記蓋は、前記少なくとも１つのセルユニットを前記底壁に向けて押し付ける押付け部を含み、前記押付け部は、前記少なくとも１つのセルユニットに向けて窪む形状を有している。
【発明の効果】
【０００７】
本開示によれば、セルケースに対するセルユニットの相対変位を抑制することが可能な蓄電セルを提供することができる。
【図面の簡単な説明】
【０００８】
本開示の一実施形態における蓄電セルを概略的に示す斜視図である。
蓄電セルの正面図である。

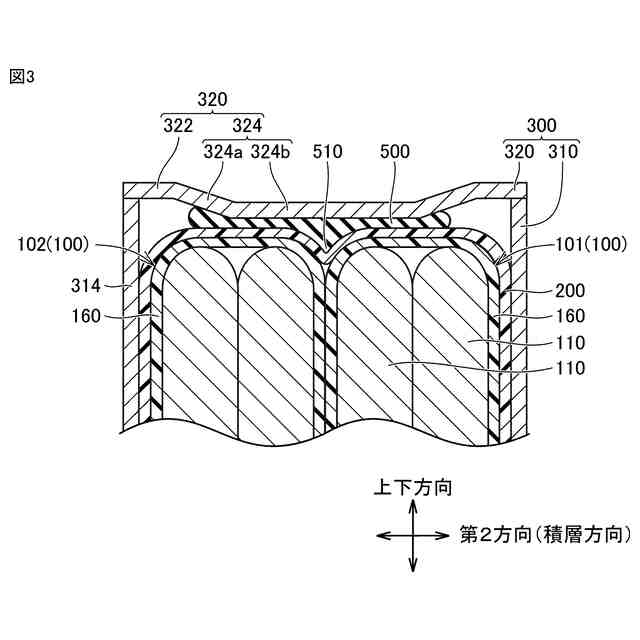

図２におけるＩＩＩ－ＩＩＩ線での断面図である。

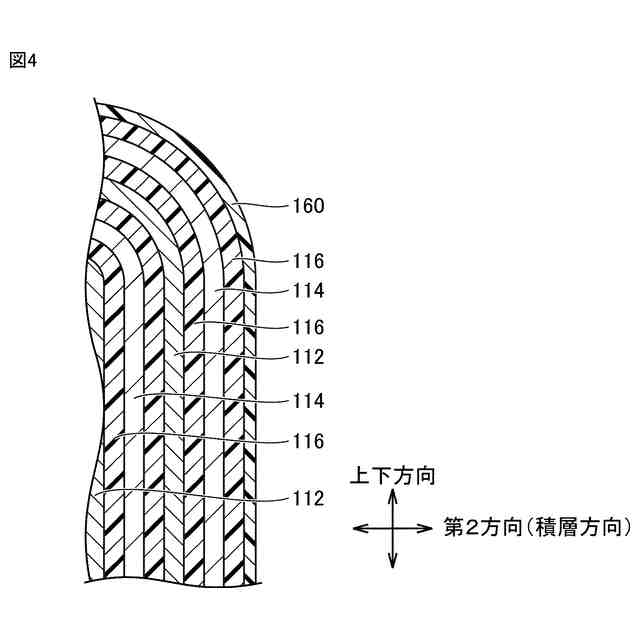

電極体を概略的に示す断面図である。

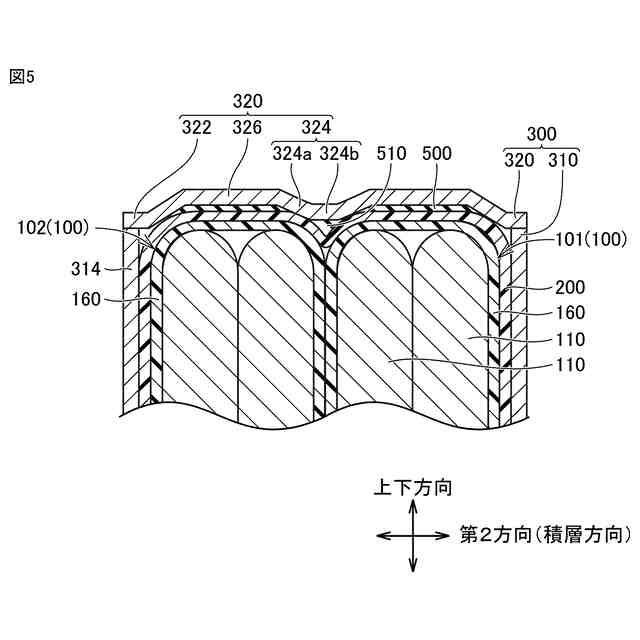

蓋の変形例を概略的に示す断面図である。

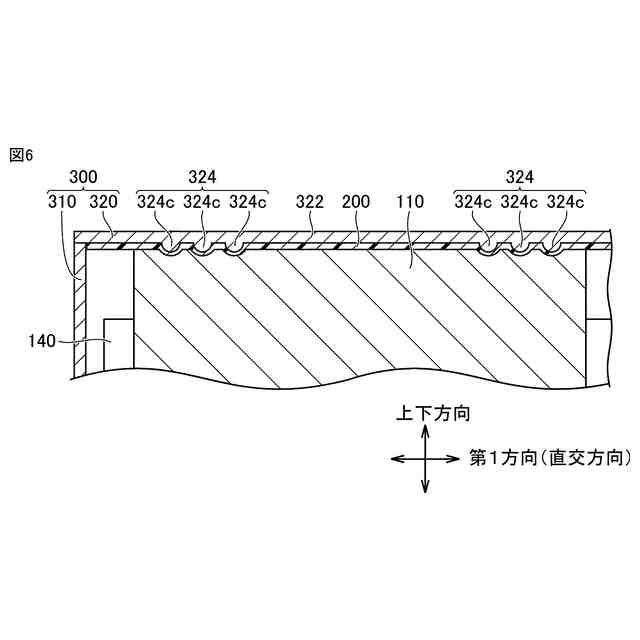

蓋の変形例を概略的に示す断面図である。
【発明を実施するための形態】
【０００９】
本開示の実施形態について、図面を参照して説明する。なお、以下で参照する図面では、同一又はそれに相当する部材には、同じ番号が付されている。
【００１０】
図１は、本開示の一実施形態における蓄電セルを概略的に示す斜視図である。図２は、蓄電セルの正面図である。図３は、図２におけるＩＩＩ－ＩＩＩ線での断面図である。図４は、電極体を概略的に示す断面図である。この蓄電セル１は、例えば、車両の底部に搭載される。
（【００１１】以降は省略されています）
