公開番号2025145261
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045350
出願日2024-03-21
発明の名称壁用下地部材及び壁パネル
出願人日本製鉄株式会社
代理人アクシス国際弁理士法人
主分類E04B 1/82 20060101AFI20250926BHJP(建築物)
要約【課題】遮音性を向上できる壁用下地部材を提供する。

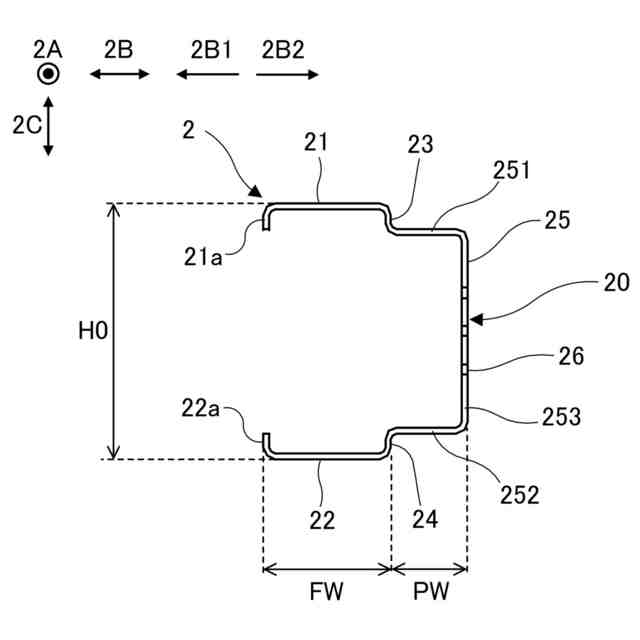

【解決手段】本発明による壁用下地部材2は、ウェブ部20と、ウェブ部20の両端部から第1方向2B1に延びる第1フランジ部21及び第2フランジ部22とを有する長手状の形鋼からなり、第1フランジ部21及び第2フランジ部22の少なくとも一方の外面に面材が接合される壁用下地部材2であって、ウェブ部20には、一端が第1フランジ部21に接続された第1基面23と、一端が第2フランジ部22に接続された第2基面24と、第1基面23及び第2基面24の他端から第1方向2B1とは逆向きの第2方向2B2に突出された凸部25とが設けられている。
【選択図】図2
特許請求の範囲【請求項１】
ウェブ部と、前記ウェブ部の両端部から第１方向に延びる第１フランジ部及び第２フランジ部とを有する長手状の形鋼からなり、前記第１フランジ部及び第２フランジ部の少なくとも一方の外面に面材が接合される壁用下地部材であって、
前記ウェブ部には、一端が前記第１フランジ部に接続された第１基面と、一端が前記第２フランジ部に接続された第２基面と、前記第１基面及び前記第２基面の他端から前記第１方向とは逆向きの第２方向に突出された凸部とが設けられている、
壁用下地部材。
続きを表示（約 1,200 文字）【請求項２】
前記凸部には、前記第１基面の前記他端から前記第２方向に延びる第１突面と、前記第２基面の前記他端から前記第２方向に延びる第２突面と、前記第１突面及び前記第２突面の先端間を接続する第３突面とが設けられており、
前記第３突面には、材軸方向に延びる複数の長孔が千鳥状に設けられている、
請求項１に記載の壁用下地部材。
【請求項３】
前記材軸方向に係る前記長孔の幅Ｗ１と、前記材軸方向に係る前記長孔の間の幅Ｗ２との比Ｗ１：Ｗ２が１０：１であり、
前記複数の長孔は、前記材軸方向に直交する高さ方向に互いに離間された複数の列をなすように配置されており、前記複数の長孔の列のうち前記第１フランジ部に最も近い前記長孔の列を第１列としたとき、前記形鋼の高さＨ０と、前記第１突面の上面から前記第１列の上端までの距離Ｄ０との比Ｈ０：Ｄ０が１００：２３である、
請求項２に記載の壁用下地部材。
【請求項４】
前記材軸方向に係る前記長孔の幅Ｗ１と、前記材軸方向に係る前記長孔の間の幅Ｗ２との比Ｗ１：Ｗ２が１０：１である、
請求項２に記載の壁用下地部材。
【請求項５】
前記長孔の幅Ｗ１が６０ｍｍであり、前記長孔の間の幅Ｗ２が６ｍｍである、
請求項４に記載の壁用下地部材。
【請求項６】
前記複数の長孔は、前記材軸方向に直交する高さ方向に互いに離間された複数の列をなすように配置されており、前記複数の長孔の列のうち前記第１フランジ部に最も近い前記長孔の列を第１列としたとき、前記形鋼の高さＨ０と、前記第１突面の上面から前記第１列の上端までの距離Ｄ０との比Ｈ０：Ｄ０が１００：２３である、
請求項２に記載の壁用下地部材。
【請求項７】
前記形鋼の高さＨ０が１００ｍｍであり、前記第１突面の上面から前記第１列の上端までの距離Ｄ０が２３ｍｍである、
請求項６に記載の壁用下地部材。
【請求項８】
降伏点が４００Ｎ／ｍｍ
2
以上かつ７８０Ｎ／ｍｍ
2
以下の鋼材により前記形鋼が構成されている、
請求項１に記載の壁用下地部材。
【請求項９】
前記第１基面及び前記第２基面の前記他端からの前記第２方向に係る前記凸部の突出幅は、１０ｍｍ以上かつ前記第１フランジ部及び前記第２フランジ部の幅以下である、
請求項１に記載の壁用下地部材。
【請求項１０】

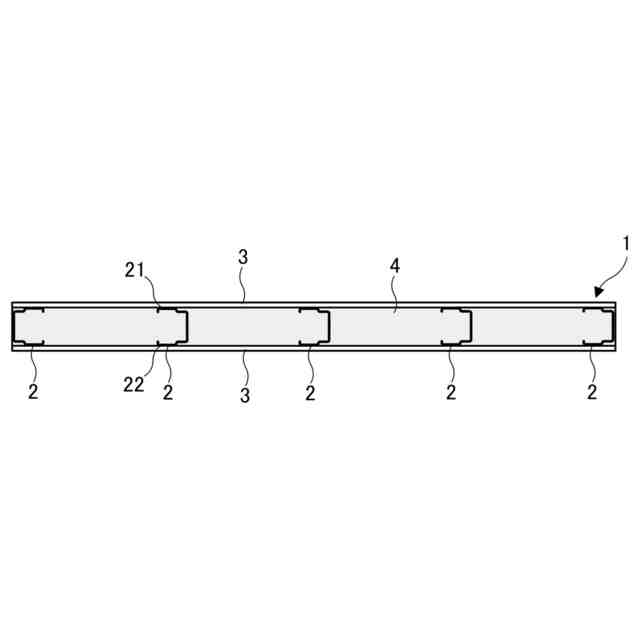

それぞれが請求項１から９までのいずれか１項に記載の壁用下地部材からなり、材軸方向に直交する幅方向に互いに間隔を置いて配置された複数の壁用下地部材と、
前記複数の壁用下地部材の前記第１フランジ部及び第２フランジ部の少なくとも一方の外面に接合された少なくとも１枚の面材と
を備える、壁パネル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、面材が接合される壁用下地部材及び壁パネルに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
例えば下記の特許文献１～３等に示されているように、壁用の下地材として形鋼が用いられている。
【０００３】
特許文献１には、「上階側及び下階側に固定された上部ランナー及び下部ランナーと、上部ランナー及び下部ランナーに上端部及び下端部が挿入されたスタッドと、スタッドに固定された石膏ボードと、それらで囲まれた中空部に充填されたグラスウールとを備え、スタッドと上部ランナーが面内方向に相対変位することにより建物の層間変位を吸収するようにした軽量鉄骨間仕切り壁であって、スタッドの両側面と石膏ボードとの間に敷目板を千鳥配置の状態に介在させ、上部ランナーとして、横幅がスタッドの横幅よりも大きく且つスタッドの横幅とスタッドの両側に配置される敷目板の厚さとの和より小さいものを使用し、スタッドの上端部両側面と上部ランナーの内側面との間には敷目板の上端より高い位置においてスタッドに貼着した弾性緩衝材を介在させ、ボードと上部ランナーの外側面との間に隙間を形成したことを特徴とする軽量鉄骨間仕切り壁」が開示されている。特許文献１の「スタッド」が下地材に相当する。
【０００４】
特許文献２には、「被保持部に直交して構成される基盤、該基盤の両側から直角状に延在する支持部及び該基盤の中央部に形成され該支持部と同方向に形成される膨出部から構成され、該膨出部の両側に複数の遮音開口部を配置して成る遮音部を形成することを特徴とする遮音保持部材」が開示されている。特許文献２の「遮音保持部材」が下地材に相当する。
【０００５】
特許文献３には、「互いに一定寸法離間して配置されて、間仕切壁の壁面を形成する一対の壁板間に、吸音材と、上下方向に延在する間柱とが、前記間仕切壁の連続する方向に沿って交互に配設された構成とされ、前記間柱が、前記双方の壁板と直交して位置する基部と、該基部の両端から前記双方の壁板に沿って延出する延出部とを一体に形成してなる断面視略コ字状とされ、前記基部には、上下方向に連続する溝が折り曲げ形成されていることを特徴とする間仕切壁構造」が開示されている。特許文献３の「間柱」が下地材に相当する。
【先行技術文献】
【特許文献】
【０００６】
特開２０１０－２４２２９８号公報
特開２０１２－２６１９１号公報
特開平８－２６０５９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１のように下地材（スタッド）の両側に面材（敷目板及び石膏ボード）を配置したとき、一方の側の音を下地材が他方の側に伝え、遮音性が下がる傾向にある。
【０００８】
特許文献２，３のように下地材のウェブ部（特許文献２の基盤及び特許文献３の基部）に凹部（特許文献２の膨出部及び特許文献３の溝）が形成されることで、音の伝達経路となるウェブ部を実質的に長くでき、遮音性を向上できる可能性が有る。しかしながら、遮音性の更なる向上が求められている。
【０００９】
本発明は、上記のような課題を解決するためになされたものであり、その目的の一つは、遮音性を向上できる壁用下地部材及び壁パネルを提供することである。
【課題を解決するための手段】
【００１０】
以下、説明のため「Ｃ形鋼」、「弓形鋼」及び「凸形鋼」との用語を使用することがある。
「Ｃ形鋼」は、ウェブ部と、ウェブ部の両端部から第１方向に延びる第１フランジ部及び第２フランジ部とを有する断面Ｃ形の形鋼（溝形鋼）を意味する（図１７の左側参照）。

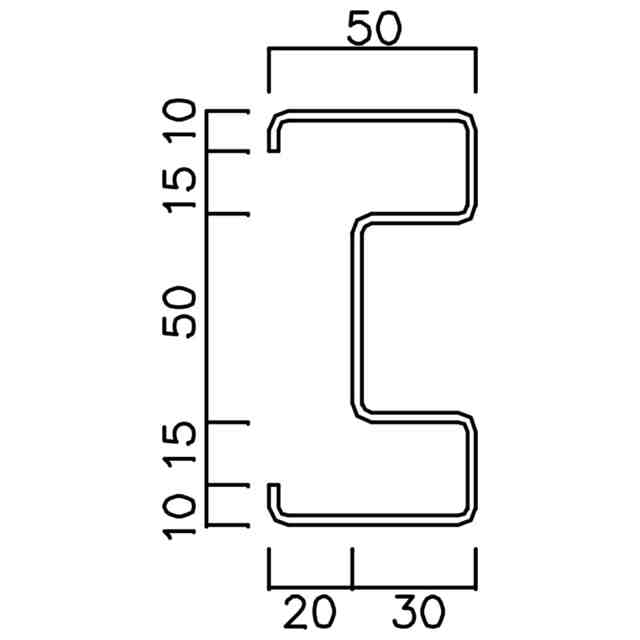

「弓形鋼」は、Ｃ形鋼のウェブ部に凹部が設けられたものである。すなわち、「弓形鋼」は、ウェブ部と、ウェブ部の両端部から第１方向に延びる第１フランジ部及び第２フランジ部とを有し、一端が第１フランジ部に接続された第１基面と、一端が第２フランジ部に接続された第２基面と、第１基面及び第２基面の他端から第１方向に突出された凹部とがウェブ部に設けられている形鋼を意味する（図１７の中央参照）。

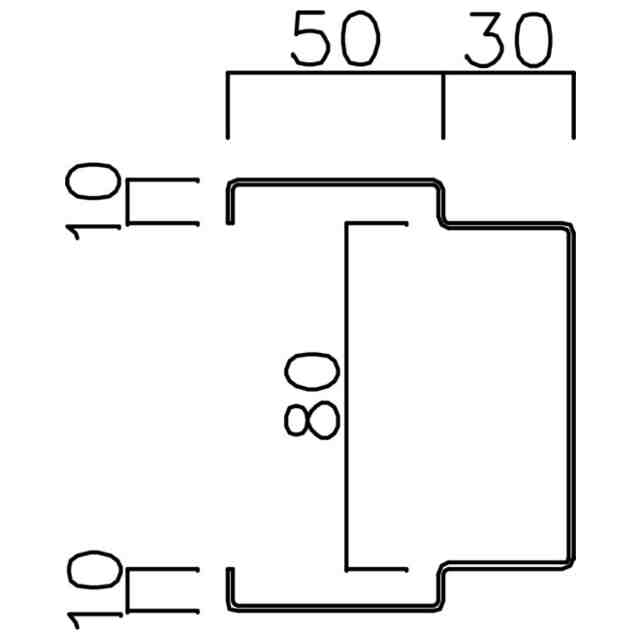

「凸形鋼」は、Ｃ形鋼のウェブ部に凸部が設けられたものである。すなわち、「凸形鋼」は、ウェブ部と、ウェブ部の両端部から第１方向に延びる第１フランジ部及び第２フランジ部とを有し、一端が第１フランジ部に接続された第１基面と、一端が第２フランジ部に接続された第２基面と、第１基面及び第２基面の他端から第１方向とは逆向きの第２方向に突出された凸部とがウェブ部に設けられている形鋼を意味する（図１７の右側参照）。
（【００１１】以降は省略されています）
