公開番号2025142976
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042634
出願日2024-03-18
発明の名称自動車用冷却部品および自動車用冷却部品の製造方法
出願人株式会社山田製作所
代理人個人,個人,個人
主分類F04D 29/42 20060101AFI20250924BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】粉バリが内部に残りにくい自動車用冷却部品および自動車用冷却部品の製造方法を提供することである。
【解決手段】本開示の自動車用冷却部品は、ケースと、カバーと、を有する。ケースは、ケース開口の周縁に沿ってケース溶着部を有する。カバーは、ケース開口に対向するカバー開口を有する。カバーは、カバー開口の周縁に沿ってカバー溶着部を有する。中心軸に沿う方向が第1方向であり、中心軸に直交する方向が第2方向である。ケース溶着部およびカバー溶着部のうち一方を第1溶着部とし他方を第2溶着部とする。このとき、第1溶着部における第1方向の先端には、第2方向の内側から外側にかけて第2溶着部から離反するように傾斜する傾斜面が形成される。第2溶着部における第1方向の先端には、第1方向に交差する平面が形成される。第1溶着部と第2溶着部とが溶着により接合されている。
【選択図】図2
特許請求の範囲【請求項１】
中心軸に沿う第１方向の端部にケース開口を有し、前記中心軸に直交する第２方向の内側にポンプの構成部品を収容し、前記ケース開口の周縁に沿ってケース溶着部を有するケースと、
前記ケースの前記第１方向に並んで配置され、前記ケース開口に対向するカバー開口を有し、前記カバー開口の周縁に沿ってカバー溶着部を有するカバーと、を有し、
前記ケース溶着部および前記カバー溶着部のうち一方を第１溶着部とし他方を第２溶着部としたとき、
前記第１溶着部における前記第１方向の先端には、前記第２方向の内側から外側にかけて前記第２溶着部から離反するように傾斜する傾斜面が形成され、
前記第２溶着部における前記第１方向の先端には、前記第１方向に交差する平面が形成され、
前記第１溶着部と前記第２溶着部とが溶着により接合されている、
自動車用冷却部品。
続きを表示（約 990 文字）【請求項２】
前記第１溶着部と前記第２溶着部との間の溶着層から前記第２方向の外側に伸びる外側溶着バリの体積は、前記溶着層から前記第２方向の内側に伸びる内側溶着バリの体積より小さい、
請求項１に記載の自動車用冷却部品。
【請求項３】
前記第１溶着部および前記第２溶着部から前記第２方向の内側に離間して配置された内側立壁と、
前記第１溶着部および前記第２溶着部から前記第２方向の外側に離間して配置された外側立壁と、を有する、
請求項１または２に記載の自動車用冷却部品。
【請求項４】
中心軸に沿う第１方向の端部にケース開口を有し、前記中心軸に直交する第２方向の内側にポンプの構成部品を収容し、前記ケース開口の周縁に沿ってケース溶着部を有するケースと、
前記ケースの前記第１方向に並んで配置され、前記ケース開口に対向するカバー開口を有し、前記カバー開口の周縁に沿ってカバー溶着部を有するカバーと、を有するポンプにおいて、
前記ケース溶着部および前記カバー溶着部のうち一方を第１溶着部とし他方を第２溶着部としたとき、前記第１溶着部における前記第１方向の先端に、前記第２方向の内側から外側にかけて前記第２溶着部から離反するように傾斜する傾斜面が形成され、前記第２溶着部における前記第１方向の先端に、前記第１方向に交差する平面が形成されて、前記第１溶着部と前記第２溶着部とが溶着により接合される、
自動車用冷却部品の製造方法。
【請求項５】
前記第１溶着部の前記第１方向の先端における前記傾斜面の前記第２方向の内側に、前記第１方向に交差する平面が形成されて、前記第１溶着部と前記第２溶着部とが溶着により接合される、
請求項４に記載の自動車用冷却部品の製造方法。
【請求項６】
前記第１溶着部において前記溶着により溶融する領域を溶融領域としたとき、
前記傾斜面の前記第１方向の高さは、前記溶融領域の前記第１方向の高さより小さい、
請求項４または５に記載の自動車用冷却部品の製造方法。
【請求項７】
前記第２溶着部の前記第２方向の幅は、前記第１溶着部の前記第２方向の幅より大きい、
請求項４または５に記載の自動車用冷却部品の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、自動車用冷却部品および自動車用冷却部品の製造方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】

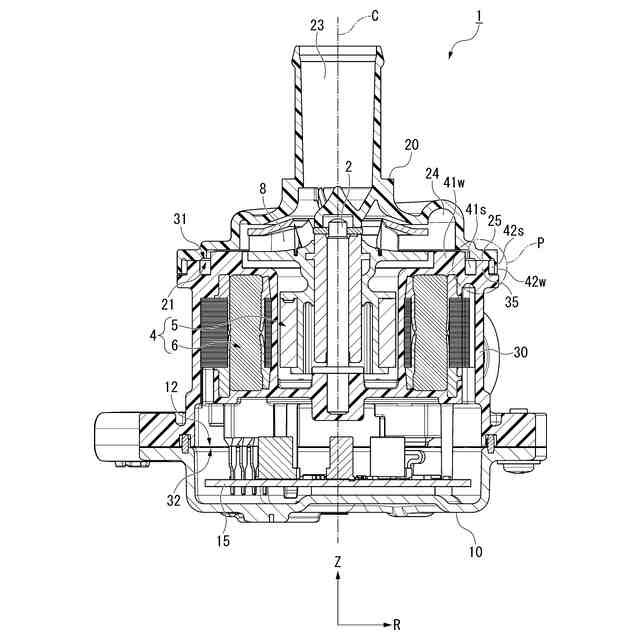

自動車用冷却部品として、エンジンとラジエータとの間で冷却水を循環させる電動ウォーターポンプ等が利用されている。電動ウォーターポンプ等のポンプは、ケースと、カバーと、を有する。ケースは、ポンプの構成部品を収容する。カバーは、ケースの開口を覆う。ケースおよびカバーは樹脂材料で形成され、振動溶着により接合される。振動溶着時の擦れにより粉バリが発生する。粉バリが内部に残りにくい自動車用冷却部品が求められる。
【先行技術文献】
【特許文献】
【０００３】
特許第６８９１５６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示が解決しようとする課題は、粉バリが内部に残りにくい自動車用冷却部品および自動車用冷却部品の製造方法を提供することである。
【課題を解決するための手段】
【０００５】
上記課題を解決するために、本開示は以下の態様を採用した。

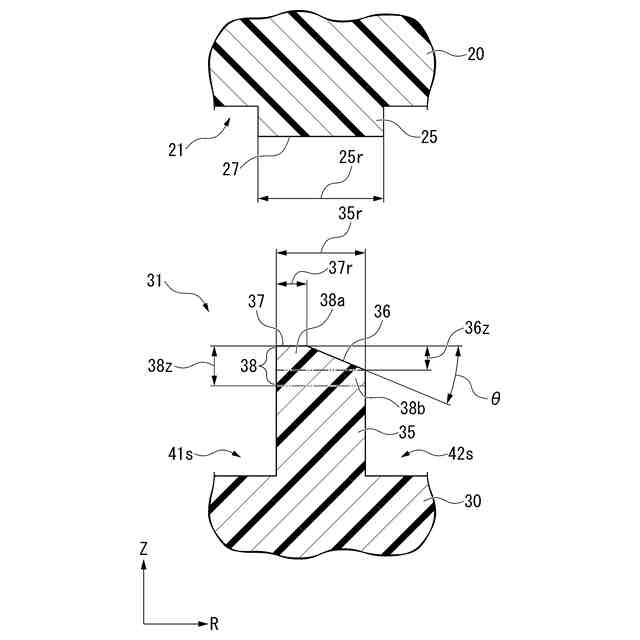

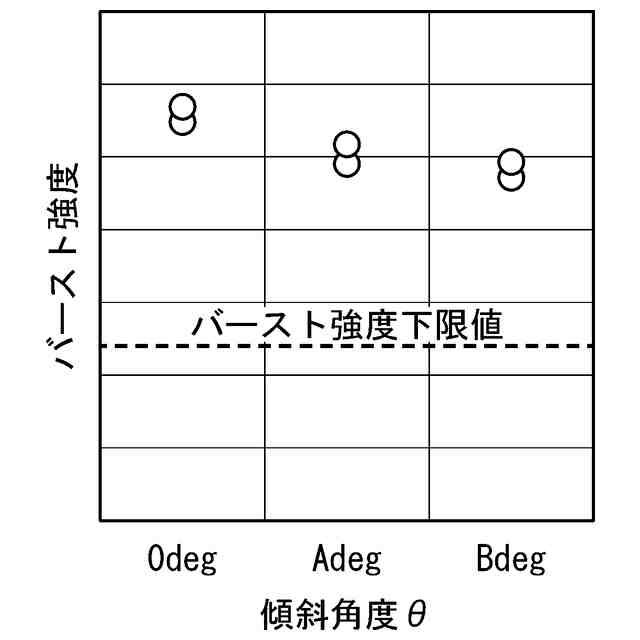

（１）本開示の一態様の自動車用冷却部品は、ケースと、カバーと、を有する。ケースは、中心軸に沿う第１方向の端部にケース開口を有する。ケースは、中心軸に直交する第２方向の内側に自動車用冷却部品の構成部品を収容する。ケースは、ケース開口の周縁に沿ってケース溶着部を有する。カバーは、ケースの第１方向に並んで配置される。カバーは、ケース開口に対向するカバー開口を有する。カバーは、カバー開口の周縁に沿ってカバー溶着部を有する。ケース溶着部およびカバー溶着部のうち一方を第１溶着部とし他方を第２溶着部とする。このとき、第１溶着部における第１方向の先端には、第２方向の内側から外側にかけて第２溶着部から離反するように傾斜する傾斜面が形成される。第２溶着部における第１方向の先端には、第１方向に交差する平面が形成される。第１溶着部と第２溶着部とが溶着により接合されている。
【０００６】
第１溶着部の先端に傾斜面が形成されるので、第１溶着部と第２溶着部との当接部では、接触面積が小さくなり面圧が大きくなる。第１溶着部と第２溶着部との摩擦熱により、当接部の温度が迅速に上昇する。当接部の擦れが短時間で終了し、当接部が迅速に溶融する。これにより、当接部の擦れによる粉バリの発生が抑制される。第１溶着部の傾斜面は、第２方向の内側から順に、第２溶着部に当接する。粉バリが発生する部分の第２方向の内側は、既に溶融している。発生した粉バリが第２方向の内側に飛散しにくい。これにより、自動車用冷却部品の内側に粉バリが残りにくい。
【０００７】

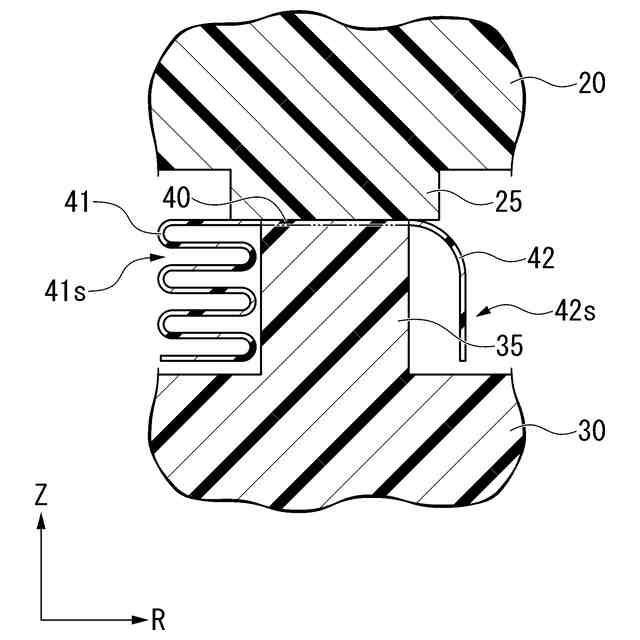

（２）上記（１）の態様の自動車用冷却部品において、第１溶着部と第２溶着部との間の溶着層から第２方向の外側に伸びる外側溶着バリの体積は、溶着層から第２方向の内側に伸びる内側溶着バリの体積より小さい。
第１溶着部の先端に傾斜面が形成されるので、第１溶着部の溶融領域の体積は、第２方向の内側から外側にかけて小さくなる。そのため、溶融領域の溶融により発生する外側溶着バリの体積は、内側溶着バリの体積より小さくなる。
【０００８】
（３）上記（１）または（２）に記載の自動車用冷却部品において、自動車用冷却部品は、内側立壁と、外側立壁と、を有する。内側立壁は、第１溶着部および第２溶着部から第２方向の内側に離間して配置される。外側立壁は、第１溶着部および第２溶着部から第２方向の外側に離間して配置される。
内側立壁により、自動車用冷却部品の内側への内側溶着バリの流入が抑制される。外側立壁により、自動車用冷却部品の外側への外側溶着バリの流出が抑制される。
【０００９】
（４）本開示の一態様の自動車用冷却部品の製造方法は、ケースと、カバーと、を有する自動車用冷却部品の製造方法である。ケースは、中心軸に沿う第１方向の端部にケース開口を有する。ケースは、中心軸に直交する第２方向の内側に自動車用冷却部品の構成部品を収容する。ケースは、ケース開口の周縁に沿ってケース溶着部を有する。カバーは、ケースの第１方向に並んで配置される。カバーは、ケース開口に対向するカバー開口を有する。カバーは、カバー開口の周縁に沿ってカバー溶着部を有する。ケース溶着部およびカバー溶着部のうち一方を第１溶着部とし他方を第２溶着部とする。第１溶着部における第１方向の先端に、第２方向の内側から外側にかけて第２溶着部から離反するように傾斜する傾斜面が形成され、第２溶着部における第１方向の先端に、第１方向に交差する平面が形成されて、第１溶着部と第２溶着部とが溶着により接合される。
【００１０】
第１溶着部の先端に傾斜面が形成されるので、第１溶着部と第２溶着部との当接部では、接触面積が小さくなり面圧が大きくなる。第１溶着部と第２溶着部との摩擦熱により、当接部の温度が迅速に上昇する。当接部の擦れが短時間で終了し、当接部が迅速に溶融する。これにより、当接部の擦れによる粉バリの発生が抑制される。第１溶着部の傾斜面は、第２方向の内側から順に、第２溶着部に当接する。粉バリが発生する部分の第２方向の内側は、既に溶融している。発生した粉バリが第２方向の内側に飛散しにくい。これにより、自動車用冷却部品の内側に粉バリが残りにくい。
（【００１１】以降は省略されています）
