公開番号2025142289
公報種別公開特許公報(A)
公開日2025-09-30
出願番号2025126223,2025540198
出願日2025-07-29,2025-01-23
発明の名称ロータリ圧縮機、機器、及びルーム用エアコン
出願人パナソニックIPマネジメント株式会社
代理人個人
主分類F04C 18/324 20060101AFI20250919BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】円柱部における円弧面の加工精度を高めることができるロータリ圧縮機及びこのロータリ圧縮機を用いた機器を提供すること。
【解決手段】圧縮機構部30はシリンダ31、ピストン32、ベーン33を有し、シャフト40は偏心部42を有し、シリンダ31にはスロットを形成し、偏心部42はシリンダ31内に配置され、ピストン32は偏心部42に嵌合され、ピストン32には、円弧角αが180°を超える円柱状溝32aを形成し、ベーンの端部には、円柱状溝32aに配置される円柱部33bを形成し、ベーン33がピストン32から離れることなく動作し、円柱部33bには、円柱部33bの一端面から他端面に至る切り欠き部33dを形成し、切り欠き部33dによって、円柱部33bにおける円弧面33eを複数に分割し、それぞれの円弧面33eを180°未満の円弧角βとし、切り欠き部33dを、45°未満の円弧角γとした。
【選択図】図3
特許請求の範囲【請求項１】
密閉容器内に電動機部と圧縮機構部とを備え、
前記電動機部と前記圧縮機構部とはシャフトによって連結され、
前記圧縮機構部は、シリンダと、前記シリンダ内に配置されるピストンと、前記シリンダ内を仕切るベーンとを有し、
前記シャフトは偏心部を有し、
前記シリンダには前記ベーンを配置するスロットを形成し、
前記偏心部は前記シリンダ内に配置され、
前記ピストンは前記偏心部に嵌合され、
前記ピストンには、円弧角が１８０°を超える円柱状溝を形成し、
前記ベーンの端部には、前記円柱状溝に配置される円柱部を形成し、
前記ベーンが前記ピストンから離れることなく動作するロータリ圧縮機であって、
前記円柱部には、前記円柱部の一端面から他端面に至る切り欠き部を形成し、
前記切り欠き部によって、前記円柱部における円弧面を複数に分割し、
それぞれの前記円弧面を１８０°未満の円弧角とし、
前記切り欠き部を、４５°未満の円弧角とした
ことを特徴とするロータリ圧縮機。
続きを表示（約 310 文字）【請求項２】
前記切り欠き部を、前記ベーンのベーン先端部に形成した
ことを特徴とする請求項１に記載のロータリ圧縮機。
【請求項３】
前記円柱部の外周面には、少なくとも２つに分離した前記円弧面が形成され、
形成される２つの前記円弧面を、前記ベーンの側面の延長仮想面Ｘに最も近い位置に配置する
ことを特徴とする請求項１又は請求項２に記載のロータリ圧縮機。
【請求項４】
請求項１又は請求項２に記載のロータリ圧縮機を用いた機器であって、
前記ロータリ圧縮機、凝縮器、減圧装置、及び蒸発器を配管によって環状に接続した
ことを特徴とする機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ベーンがピストンから離れることなく動作するロータリ圧縮機及びこのロータリ圧縮機を用いた機器に関するものである。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
特許文献１には、ピストンに円柱状溝を形成し、ベーンの端部に円柱状溝に配置される円柱部を形成することで、ベーンがピストンから離れることなく動作するロータリ圧縮機が開示されている。
特許文献２には、ベーン側面の加工性を改善するために、ベーンの円柱部側面をDカットした圧縮機が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開平３－１８５２９１号公報
特開２０１２－２３７３１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ベーン端部は、ピストンに設けた溝内に嵌め合わされ、ベーン円柱部とピストン溝とは、円周方向に摺動するため、ピストン溝およびベーン円柱部とは高精度な仕上げ加工が必要となる。
ベーン円柱部が１８０°を超える円弧角であれば、ベーン円柱部を２回以上に分けて仕上げ加工を施す必要がある。加工面のつなぎ目は、円柱部の精度が低下する原因となる。
【０００５】
そこで本発明は、円柱部における円弧面の加工精度を高めることができるロータリ圧縮機及びこのロータリ圧縮機を用いた機器を提供することを目的とする。
【課題を解決するための手段】
【０００６】
請求項１記載の本発明のロータリ圧縮機１は、密閉容器１０内に電動機部２０と圧縮機構部３０とを備え、前記電動機部２０と前記圧縮機構部３０とはシャフト４０によって連結され、前記圧縮機構部３０は、シリンダ３１と、前記シリンダ３１内に配置されるピストン３２と、前記シリンダ３１内を仕切るベーン３３とを有し、前記シャフト４０は偏心部４２を有し、前記シリンダ３１には前記ベーン３３を配置するスロットを形成し、前記偏心部４２は前記シリンダ３１内に配置され、前記ピストン３２は前記偏心部４２に嵌合され、前記ピストン３２には、円弧角αが１８０°を超える円柱状溝３２ａを形成し、前記ベーンの端部には、前記円柱状溝３２ａに配置される円柱部３３ｂを形成し、前記ベーン３３が前記ピストン３２から離れることなく動作するロータリ圧縮機１であって、前記円柱部３３ｂには、前記円柱部３３ｂの一端面から他端面に至る切り欠き部３３ｄを形成し、前記切り欠き部３３ｄによって、前記円柱部３３ｂにおける円弧面３３ｅを複数に分割し、それぞれの前記円弧面３３ｅを１８０°未満の円弧角βとし、前記切り欠き部３３ｄを、４５°未満の円弧角γとしたことを特徴とする。
請求項２記載の本発明は、請求項１に記載のロータリ圧縮機１において、前記切り欠き部３３ｄを、前記ベーン３３のベーン先端部に形成したことを特徴とする。
請求項３記載の本発明は、請求項１又は請求項２に記載のロータリ圧縮機１において、前記円柱部３３ｂの外周面には、少なくとも２つに分離した前記円弧面３３ｅが形成され、形成される２つの前記円弧面３３ｅを、前記ベーン３３の側面の延長仮想面Ｘに最も近い位置に配置することを特徴とする。
請求項４記載の本発明の機器は、請求項１又は請求項２に記載のロータリ圧縮機１を用いた機器であって、前記ロータリ圧縮機１、凝縮器２、減圧装置３、及び蒸発器４を配管によって環状に接続したことを特徴とする。
【発明の効果】
【０００７】
本発明によれば、円柱部の一端面から他端面に至る切り欠き部によって、円柱部における円弧面を複数に分割し、それぞれの円弧面を１８０°未満の円弧角とすることで、円柱部における円弧面の加工精度を高めることができ、切り欠き部を、４５°未満の円弧角とすることで、円柱状溝と円柱部との接触面積を大きくでき、冷媒漏れを確実に防止することができる。
【図面の簡単な説明】
【０００８】

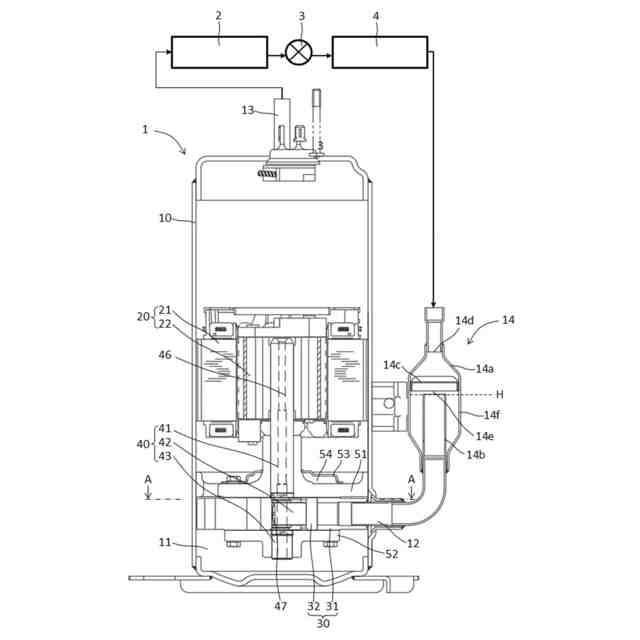

本発明の一実施例によるロータリ圧縮機を示す断面図

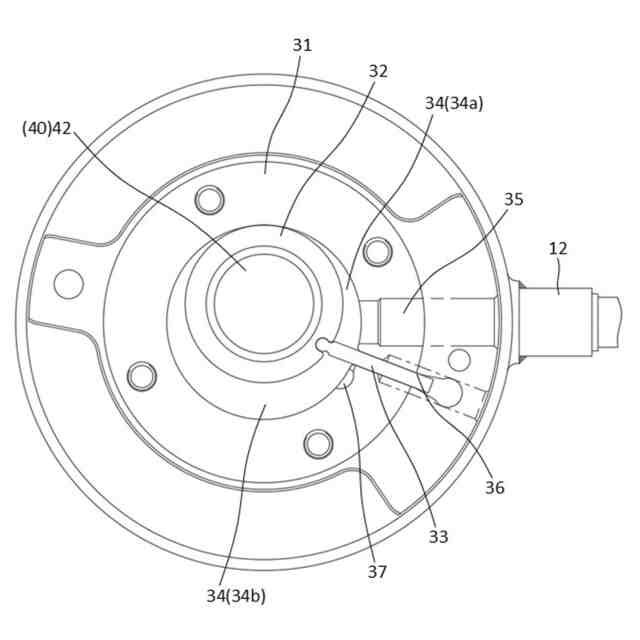

図１に示すＡ－Ａ線矢視図

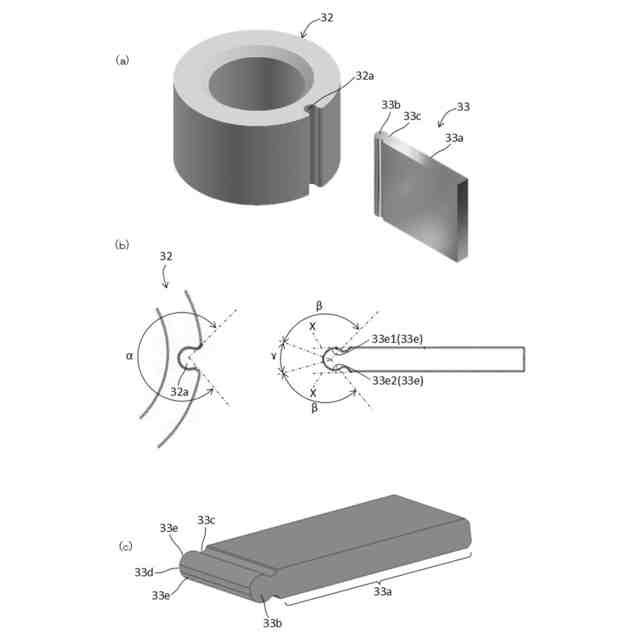

同実施例によるロータリ圧縮機に用いるピストン及びベーンを示す図

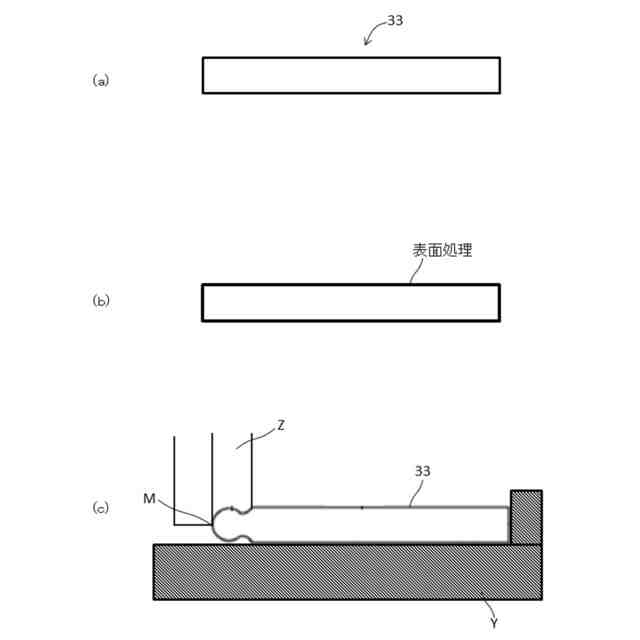

同実施例によるロータリ圧縮機に用いるベーンの製造工程を示す図
【発明を実施するための形態】
【０００９】
本発明の第１の実施の形態によるロータリ圧縮機は、円柱部には、円柱部の一端面から他端面に至る切り欠き部を形成し、切り欠き部によって、円柱部における円弧面を複数に分割し、それぞれの円弧面を１８０°未満の円弧角とし、切り欠き部を、４５°未満の円弧角としたものである。円弧角が１８０°を超える円柱部を形成するには、２回以上に分けて仕上げ加工を施す必要があり、加工面のつなぎ面での加工精度が低下するが、本実施の形態によれば、円柱部の一端面から他端面に至る切り欠き部によって、円柱部における円弧面を複数に分割し、それぞれの円弧面を１８０°未満の円弧角とすることで、円柱部における円弧面の加工精度を高めることができ、切り欠き部を、４５°未満の円弧角とすることで、円柱状溝と円柱部との接触面積を大きくでき、冷媒漏れを確実に防止することができる。
【００１０】
本発明の第２の実施の形態は、第１の実施の形態によるロータリ圧縮機において、切り欠き部を、ベーンのベーン先端部に形成したものである。本実施の形態によれば、ベーン先端部には負荷が加わりにくく、切り欠き部によって吸入側円弧面と吐出側円弧面とを対称に形成することができる。
（【００１１】以降は省略されています）
